添加成形工具到库。打开“随书光盘/源文件/计算机机箱/顶板成形工具”，在设计树的“前板成形工具”上单击鼠标右键，在弹出的快捷菜单中单击“添加到库”选项，弹出如图9-175所示的“添加到库”属性管理器，将前板成形工具添加到“design library/forming tools/lances”，单击“确定”按钮，添加成形工具到设计库，如图9-176所示。

向前板添加成形工具。单击系统右边的“设计库”按钮，弹出“设计库”对话框，如图9-176所示。在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图9-177所示。根据如图9-177所示的路径可以找到成形工具的文件夹，找到需要添加的成形工具“顶板成形工具”，将其拖放到钣金零件的侧面上。

单击“草图”工具栏中的“智能尺寸”按钮，标注出成形工具在钣金零件上的位置尺寸，如图9-178所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成成形工具的添加，如图9-179所示。

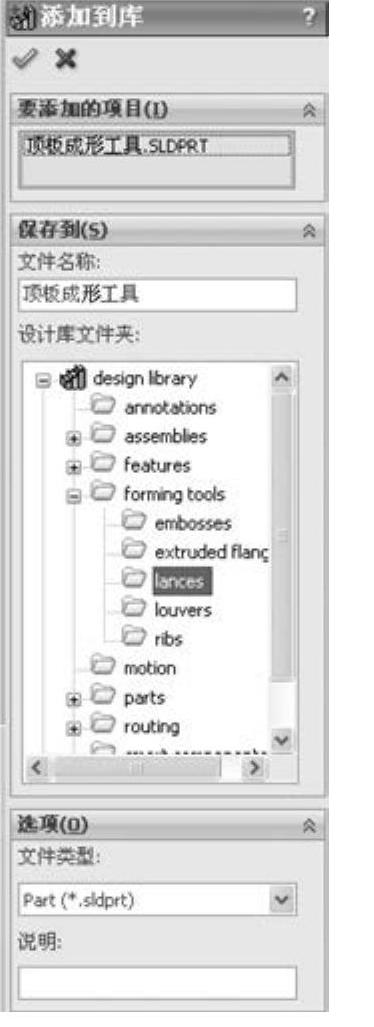

图9-175 “添加到库”属性管理器

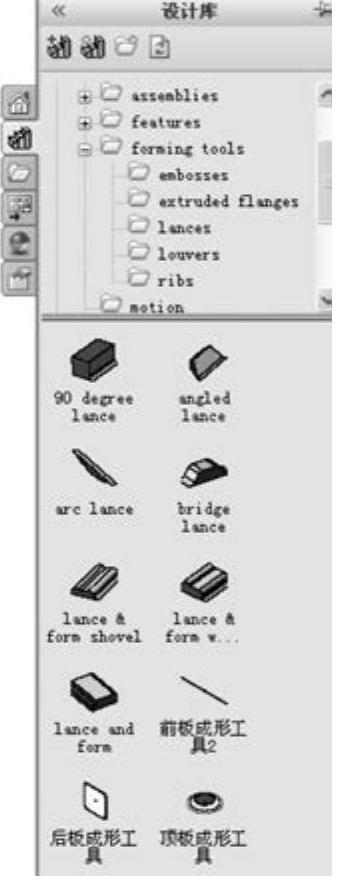

图9-176 设计库

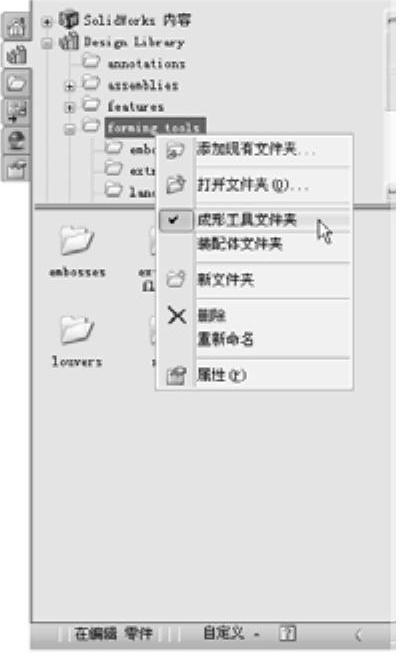

图9-177 “设计库”对话框

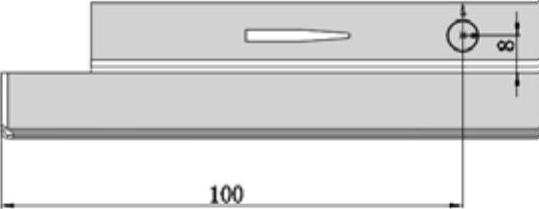

图9-178 成形工具的位置尺寸(www.daowen.com)

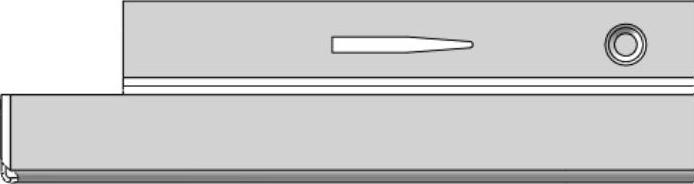

图9-179 添加成形工具

阵列成形工具。单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为105.00mm，个数为4，将上一步创建的成形工具特征为要阵列的特征。然后单击“确定”按钮。

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“右视基准面”为镜像面，选取上一步阵列的成形工具。然后单击“确定”按钮，镜像成形工具如图9-180所示。

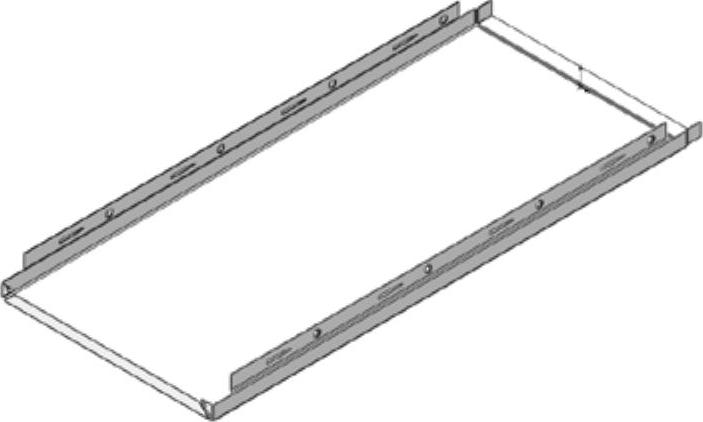

图9-180 镜像成形工具

生成褶边。单击“钣金”工具栏中的“褶边”按钮，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择如图9-181所示的两条边线，注意两条褶边的方向都朝里，选择“折弯在外”，“撕裂形”类型，输入角度为220°，半径为0.60mm，其他参数取默认值，如图9-181所示。单击“确定”按钮，完成褶边的创建。

图9-181 “褶边”属性管理器
