设置基准面。在视图中选择图9-168中的面4，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

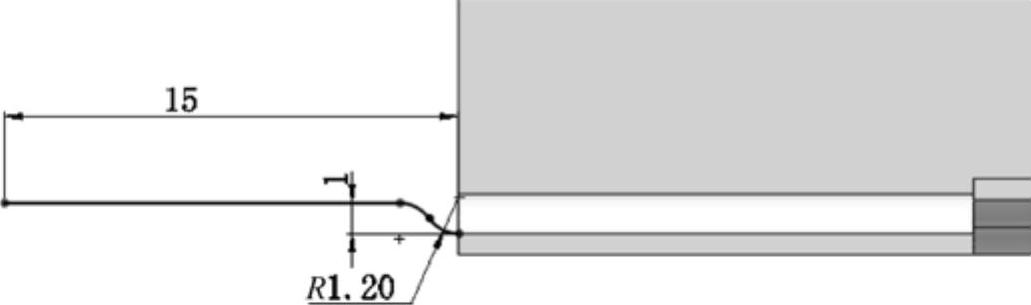

绘制草图。单击“草图”工具栏中的“直线”按钮
和“切线弧”按钮
，绘制草图，并标注智能尺寸，如图9-169所示。
图9-169 绘制草图
生成斜接法兰。单击“钣金”工具栏中的“斜接法兰”按钮
，或执行“插入”→“钣金”→“斜接法兰”菜单命令，在弹出的“斜接法兰”属性管理器中更改半径为0.10mm，选择如图9-170所示的边线。然后单击“确定”按钮
，完成斜接法兰的创建，如图9-171所示。

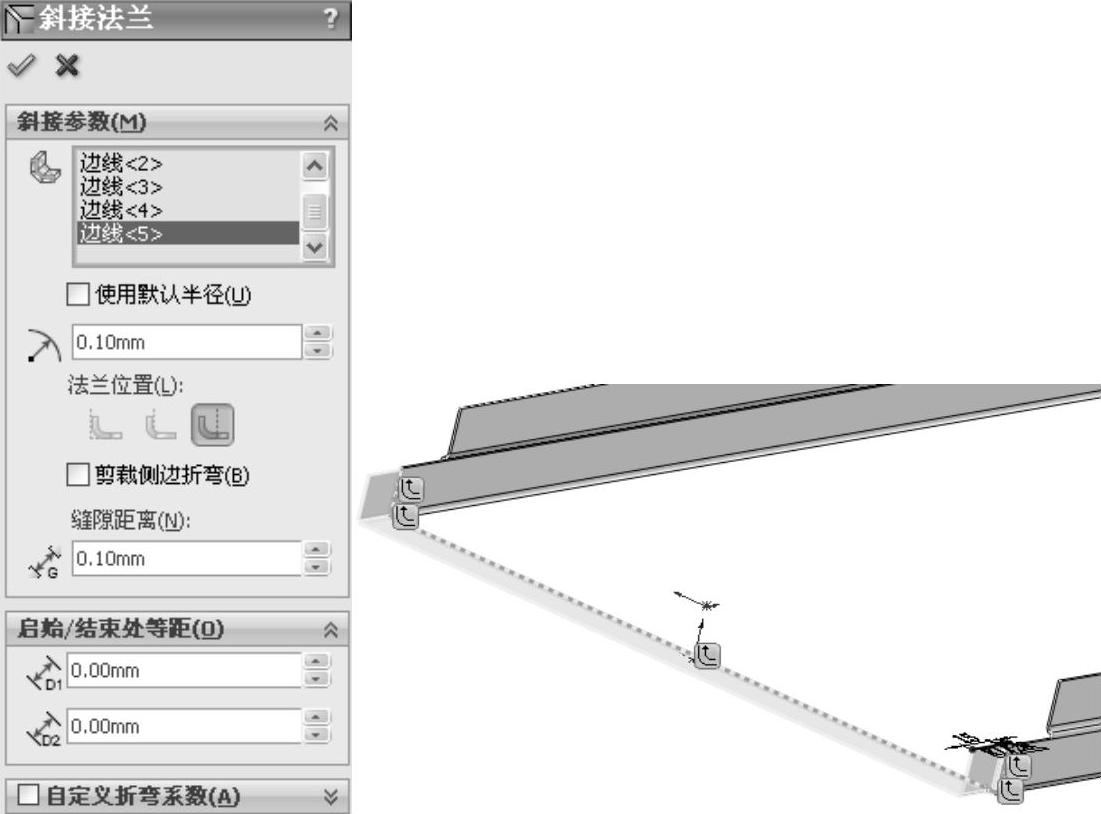

图9-170 “斜接法兰”属性管理器
设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

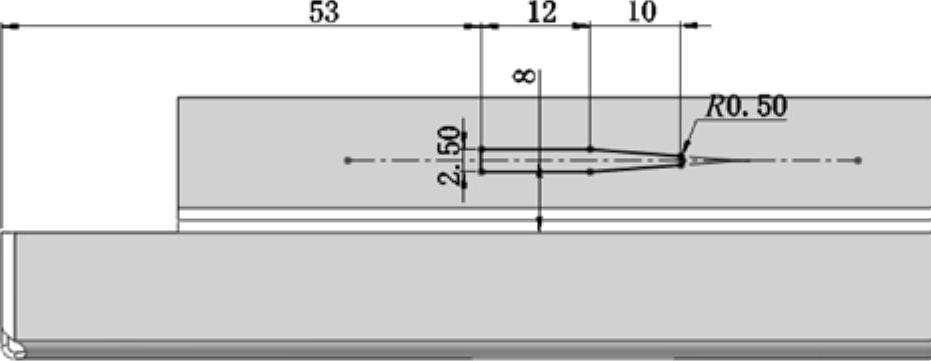

绘制草图。单击“草图”工具栏中的“中心线”按钮
、“直线”按钮
和“绘制圆角”按钮
，绘制草图，注意圆弧与竖直边是相切关系，标注智能尺寸，如图9-172所示。
(www.daowen.com)

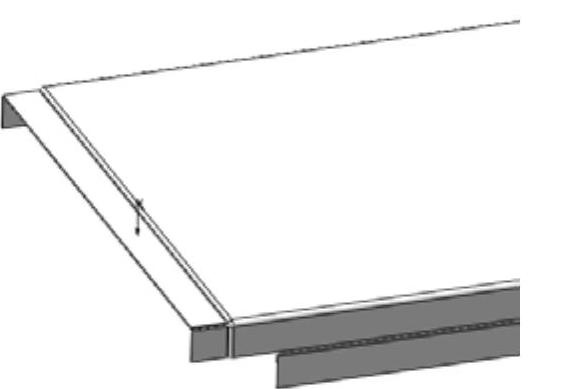

图9-171 创建斜接法兰
图9-172 绘制草图

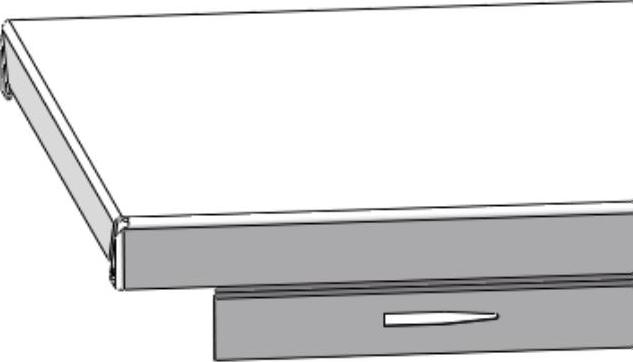

切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置“方向1”和“方向2”中的终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-173所示。

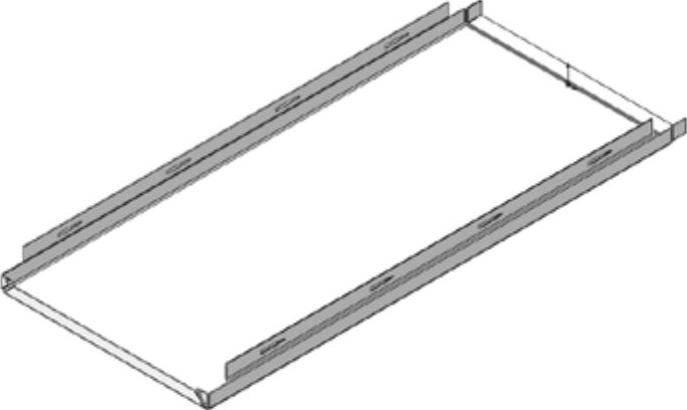

阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为105.00mm，个数为4，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，阵列切除特征如图9-174所示。
图9-173 切除零件
图9-174 阵列切除特征
