如何将面设置为绘制图形基准面并进行拉伸切除

时间：2023-06-23 理论教育 版权反馈
【摘要】：在视图中选择如图9-147所示的面13，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。

如何将面设置为绘制图形基准面并进行拉伸切除

978-7-111-38504-2-Part03-1389.jpg设置基准面。在视图中选择如图9-140所示的面11，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1390.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1391.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1392.jpg绘制草图。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part03-1393.jpg、“直线”按钮978-7-111-38504-2-Part03-1394.jpg、“边角矩形”按钮978-7-111-38504-2-Part03-1395.jpg和“剪裁实体”按钮978-7-111-38504-2-Part03-1396.jpg，绘制草图并标注尺寸，如图9-141所示。


图9-141 绘制草图

978-7-111-38504-2-Part03-1398.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1399.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1400.jpg。

978-7-111-38504-2-Part03-1401.jpg创建基准面。单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part03-1402.jpg，或执行“插入”→“参考几何体”→“基准面”菜单命令，弹出“基准面”属性管理器，选择“前视基准面”为参考面，输入偏移距离为110.00mm，勾选“反转”复选框，如图9-142所示。然后单击“确定”按钮978-7-111-38504-2-Part03-1403.jpg，创建基准面，如图9-143所示。

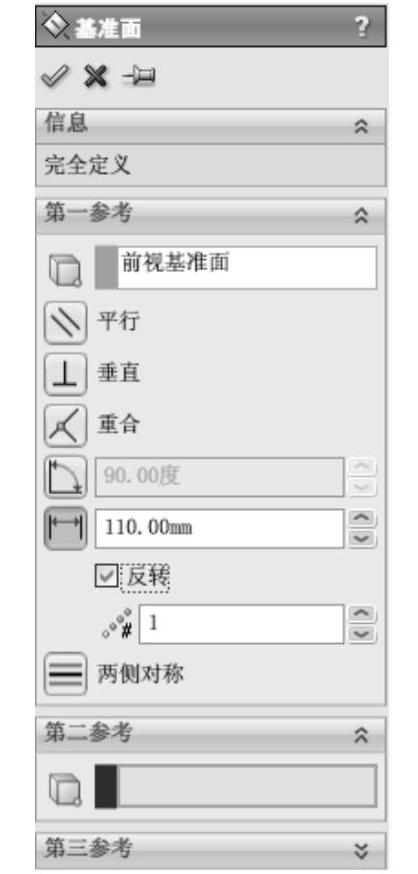

图9-142 “基准面”属性管理器

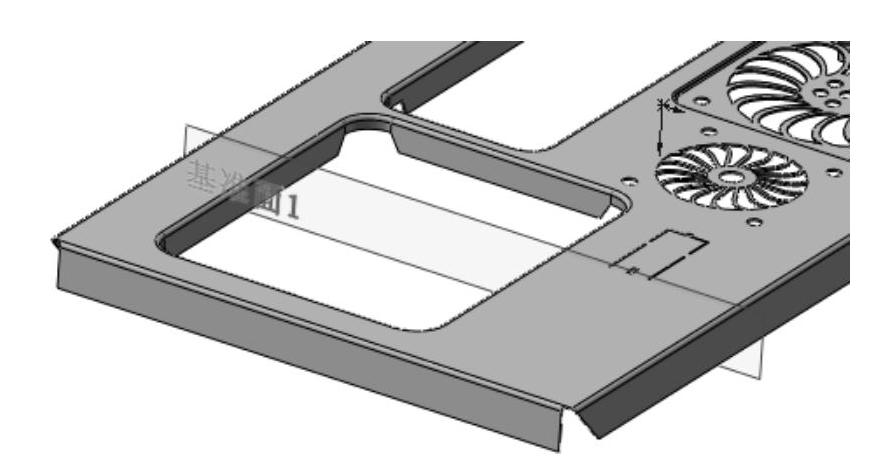

图9-143 创建基准面

978-7-111-38504-2-Part03-1406.jpg镜像特征。单击“特征”工具栏中的“镜像”按钮978-7-111-38504-2-Part03-1407.jpg，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“基准面1”为镜像面，选取步骤978-7-111-38504-2-Part03-1408.jpg创建的切除特征，如图9-144所示。然后单击“确定”按钮978-7-111-38504-2-Part03-1409.jpg，镜像特征如图9-145所示。隐藏基准面1。

978-7-111-38504-2-Part03-1410.jpg设置基准面。在视图中选择如图9-145所示的面12，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1411.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1412.jpg，进入草图绘制状态。

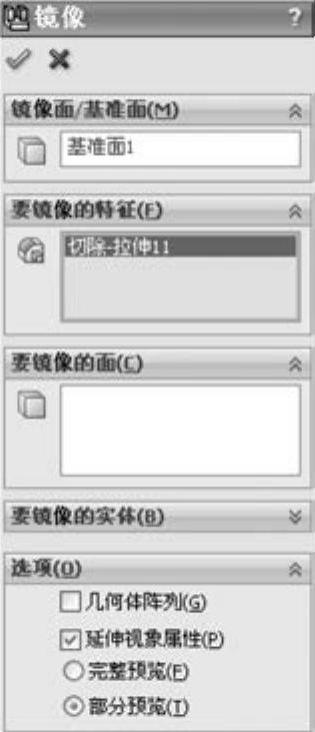

图9-144 “镜像”属性管理器

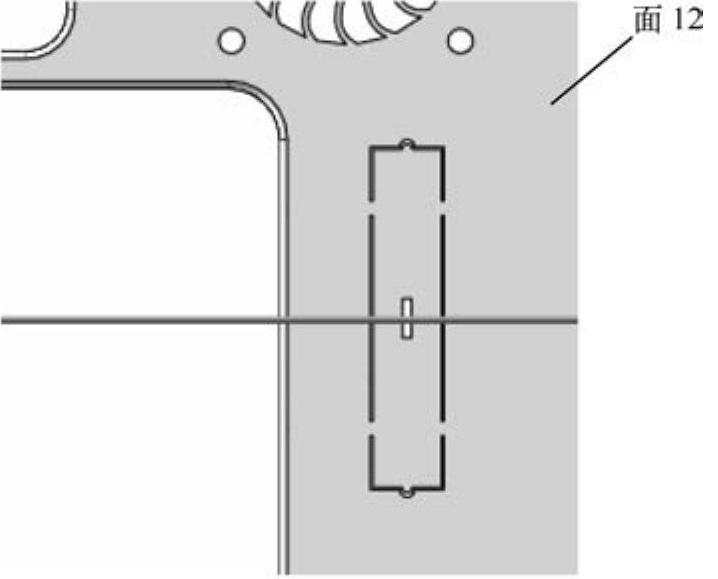

图9-145 镜像特征

978-7-111-38504-2-Part03-1415.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1416.jpg，绘制直径为5mm的圆并标注尺寸，如图9-146所示。

978-7-111-38504-2-Part03-1417.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1418.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1419.jpg。

978-7-111-38504-2-Part03-1420.jpg阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part03-1421.jpg，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向1，输入阵列距离为290.00mm，个数为2，在视图中选取水平边线为阵列方向2，输入阵列距离为182.00mm，个数为2，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮978-7-111-38504-2-Part03-1422.jpg，阵列切除特征如图9-147所示。(www.daowen.com)


图9-146 绘制草图

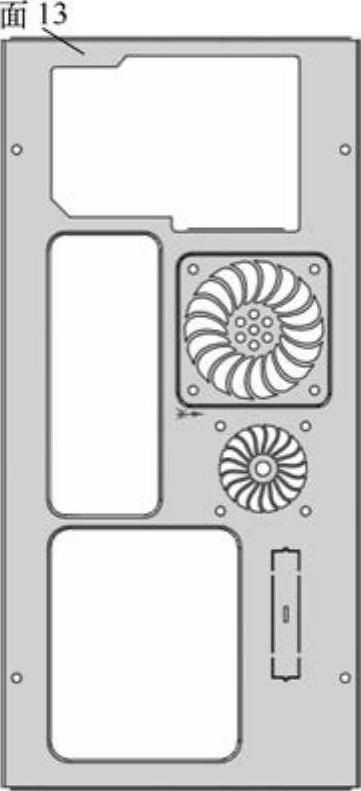

图9-147 阵列切除特征

978-7-111-38504-2-Part03-1425.jpg设置基准面。在视图中选择如图9-147所示的面13，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1426.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1427.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1428.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1429.jpg，绘制直径为7.00mm的圆并标注尺寸，如图9-148所示。

978-7-111-38504-2-Part03-1430.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1431.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1432.jpg，切除零件如图9-149所示。

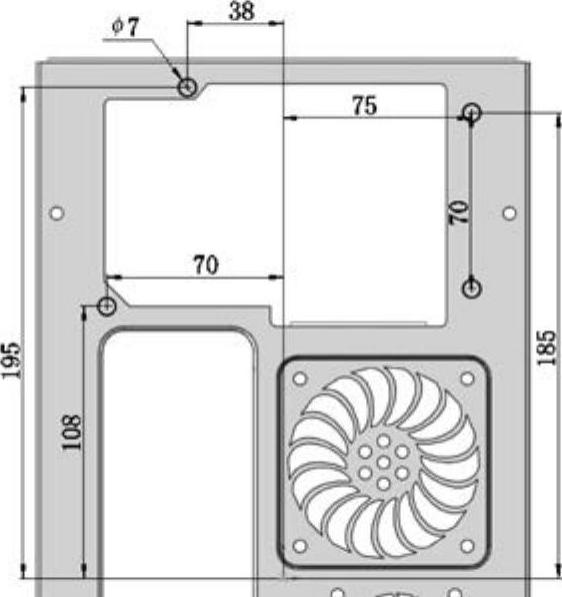

图9-148 绘制草图

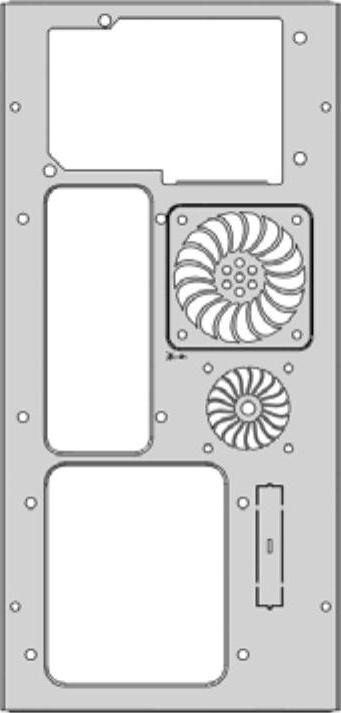

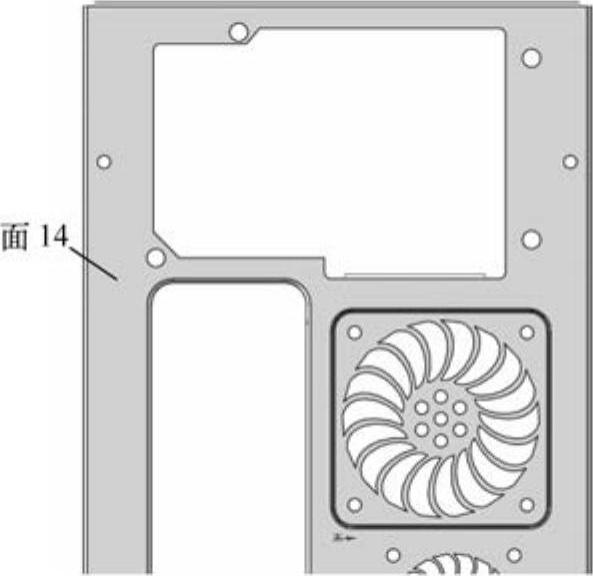

图9-149 切除零件

978-7-111-38504-2-Part03-1435.jpg设置基准面。在视图中选择如图9-149所示的面14，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1436.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1437.jpg，进入草图绘制状态。

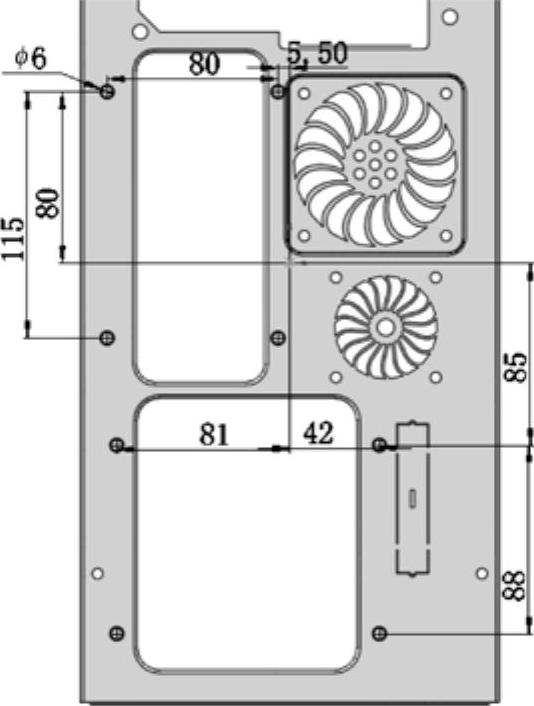

978-7-111-38504-2-Part03-1438.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1439.jpg，绘制直径为6.00mm的圆并标注尺寸，如图9-150所示。

978-7-111-38504-2-Part03-1440.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1441.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1442.jpg，切除零件如图9-151所示。


图9-150 绘制草图


图9-151 切除零件
