设置基准面。在视图中选择如图9-126所示的面6，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

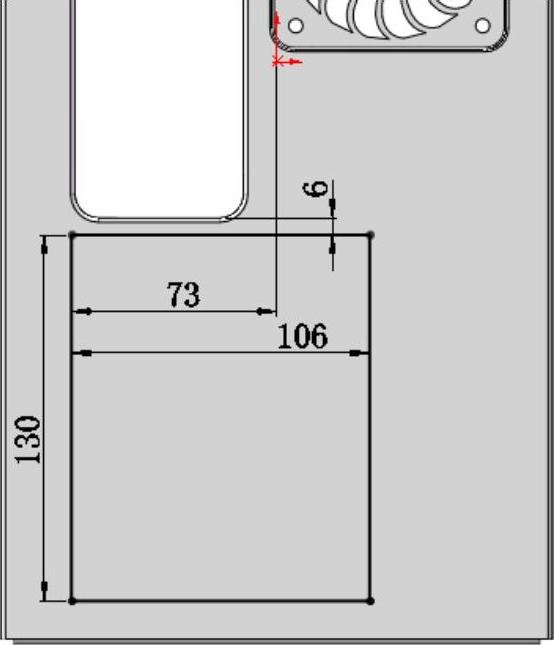

绘制草图。单击“草图”工具栏中的“边角矩形”按钮，绘制草图，并标注智能尺寸，如图9-127所示。

图9-127 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮。

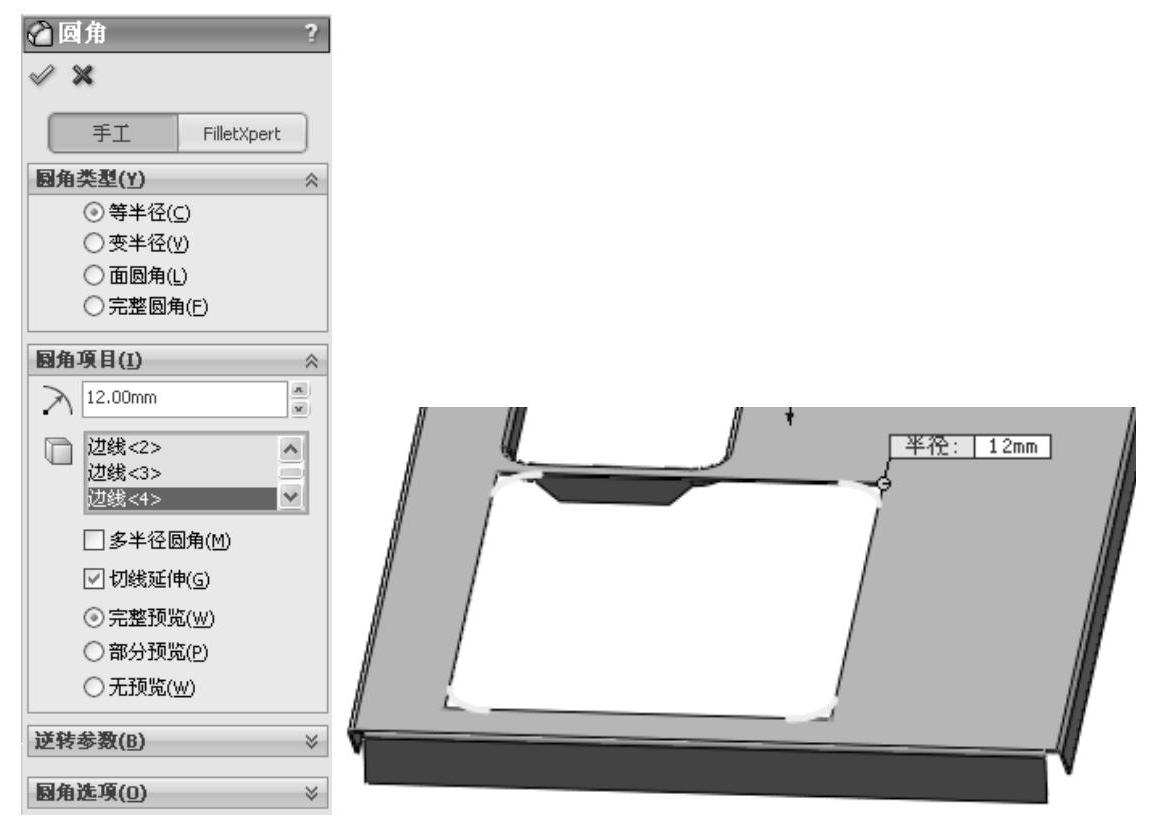

圆角处理。单击“特征”工具栏中的“圆角”按钮，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择上一步创建切除特征的4条棱边，输入圆角半径为12.00mm，如图9-128所示。然后单击“确定”按钮。

图9-128 “圆角”属性管理器

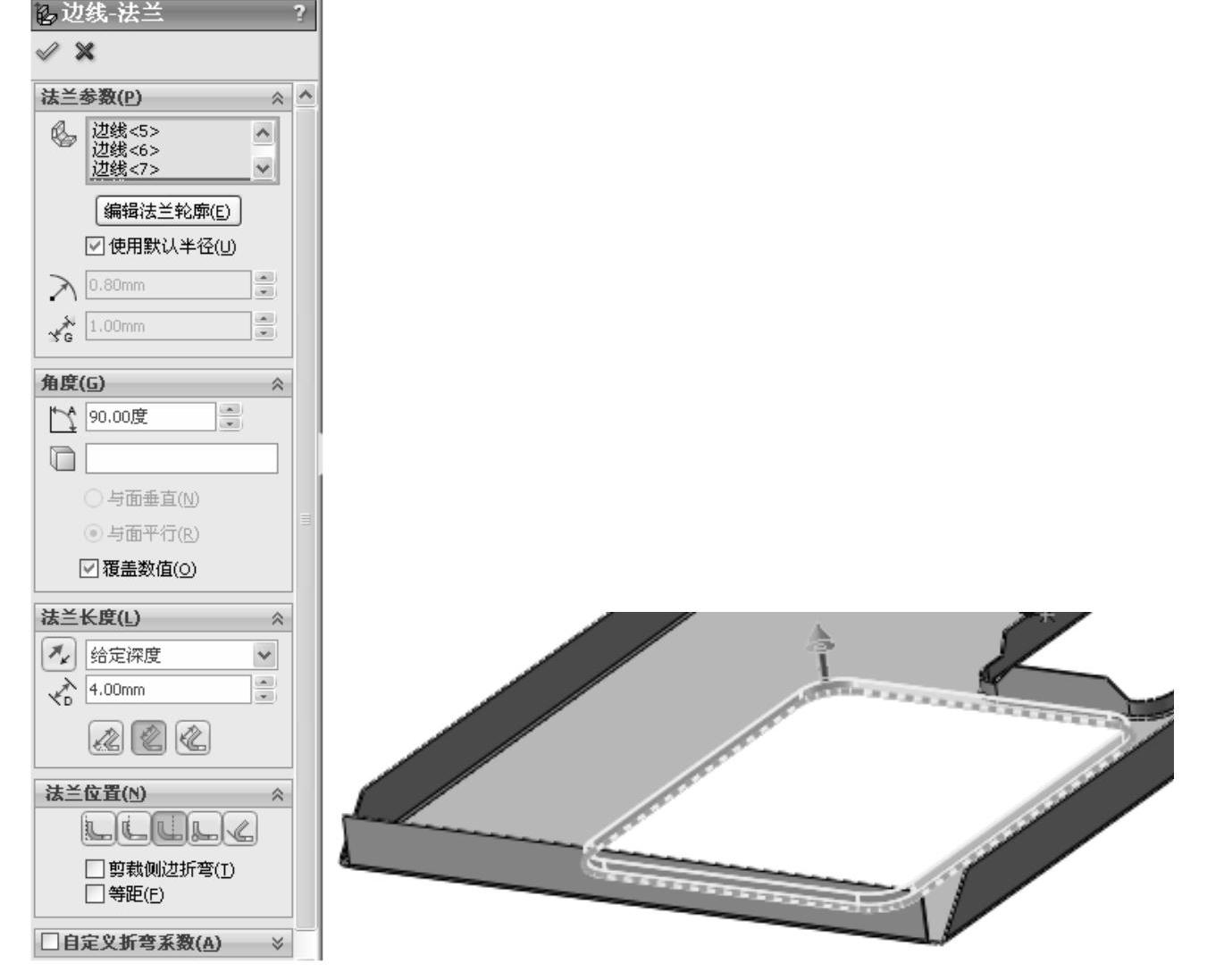

生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择图9-129中所示的切除拉伸边线，选择“内部虚拟交点”，“折弯在外”类型，给定深度为4.00mm，其他参数取默认值，如图9-129所示。然后单击“确定”按钮，完成边线法兰的创建，如图9-130所示。

图9-129 “边线-法兰”属性管理器

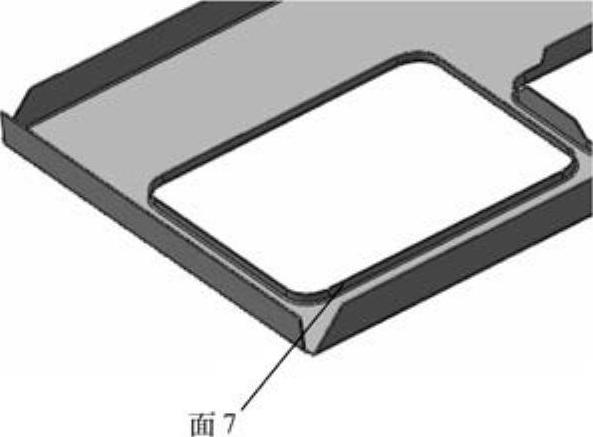

设置基准面。在视图中选择如图9-130所示的面7，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

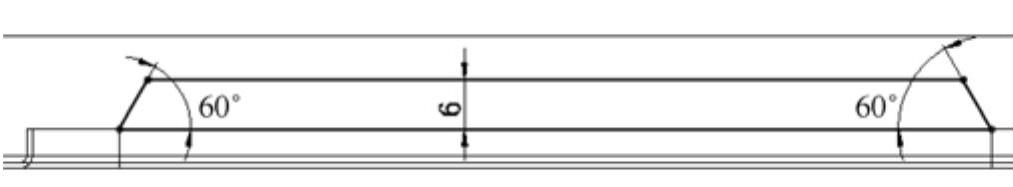

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-131所示。(www.daowen.com)

图9-130 创建边线法兰

图9-131 绘制草图

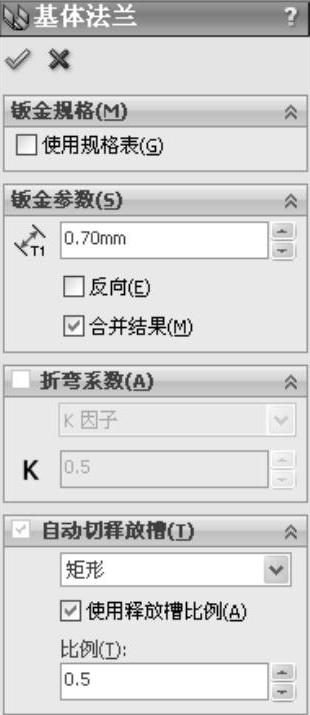

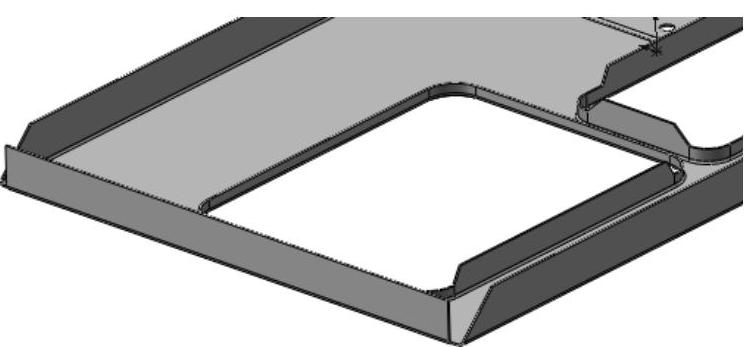

生成基体法兰。单击“钣金”工具栏中的“基体法兰/薄片”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入钣金厚度为0.70mm，其他参数取默认值，如图9-132所示。然后单击“确定”按钮，完成基体法兰的创建，如图9-133所示。

图9-132 “基体法兰”属性管理器

图9-133 创建基体法兰

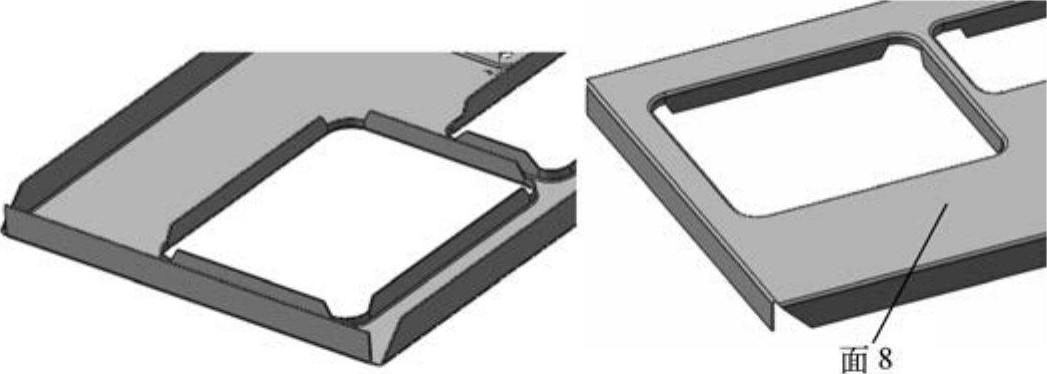

重复步骤～步骤，在其他三侧边线法兰上创建基体法兰，尺寸参数同上，如图9-134所示。

图9-134 创建其他基体法兰
