如何创建风孔特征？

时间：2023-06-23 理论教育 版权反馈
【摘要】：图9-113 “添加到库”属性管理器图9-113 “添加到库”属性管理器图9-114 设计库图9-114 设计库向前板添加成形工具。在视图中选择上一步创建的成形表面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。然后单击“确定”按钮，圆周阵列切除特征如图9-122所示。

如何创建风孔特征？

978-7-111-38504-2-Part03-1249.jpg添加成形工具1到库。打开“随书光盘/源文件/计算机机箱/后板成形工具”，在设计树中的“前板成形工具1”上单击鼠标右键，在弹出的快捷菜单中单击“添加到库”选项，弹出如图9-113所示的“添加到库”属性管理器，将前板成形工具添加到“design library/forming tools/lances”，单击“确定”按钮978-7-111-38504-2-Part03-1250.jpg，添加成形工具到设计库，如图9-114所示。

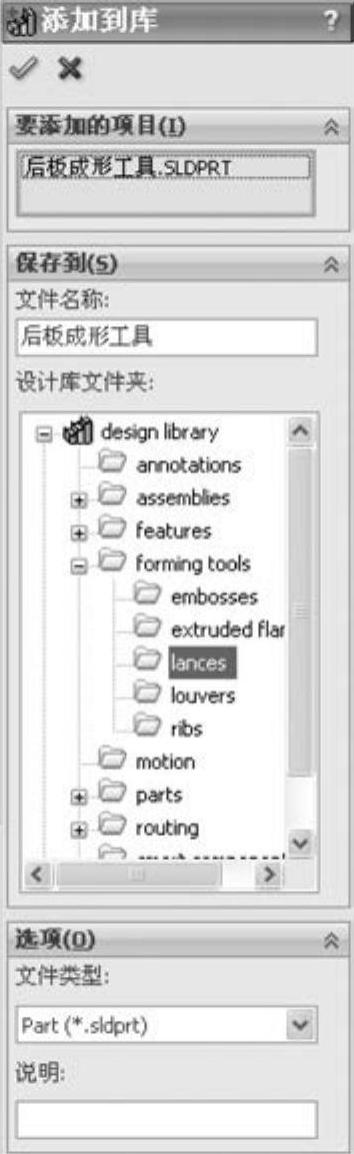

图9-113 “添加到库”属性管理器

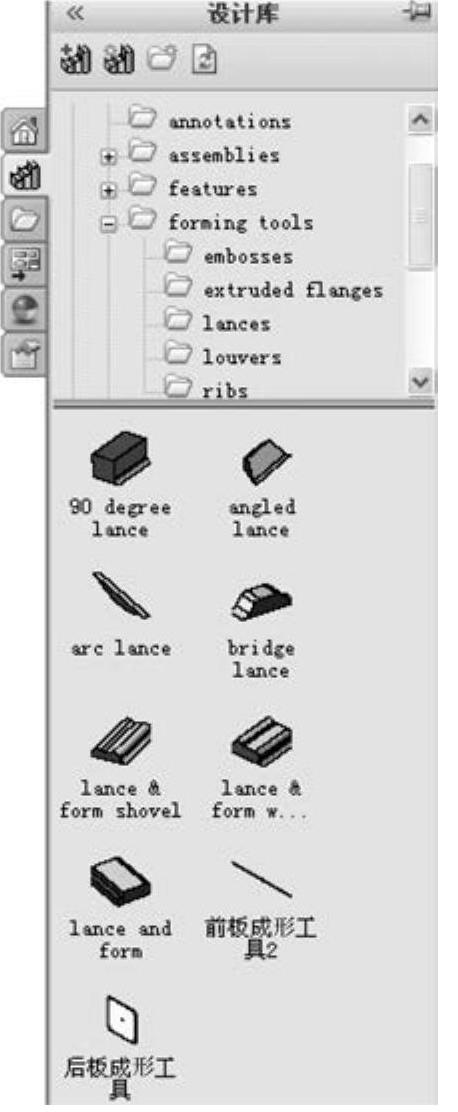

图9-114 设计库

978-7-111-38504-2-Part03-1253.jpg向前板添加成形工具。单击系统右边的“设计库”按钮978-7-111-38504-2-Part03-1254.jpg，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图9-115所示。根据如图9-115所示的路径可以找到成形工具的文件夹978-7-111-38504-2-Part03-1255.jpg，找到需要添加的成形工具“前板成形工具1”，将其拖放到钣金零件的底面上。

978-7-111-38504-2-Part03-1256.jpg单击“草图”工具栏中的“智能尺寸”按钮978-7-111-38504-2-Part03-1257.jpg，标注出成形工具在钣金零件上的位置尺寸，如图9-116所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成成形工具的添加，如图9-117所示。

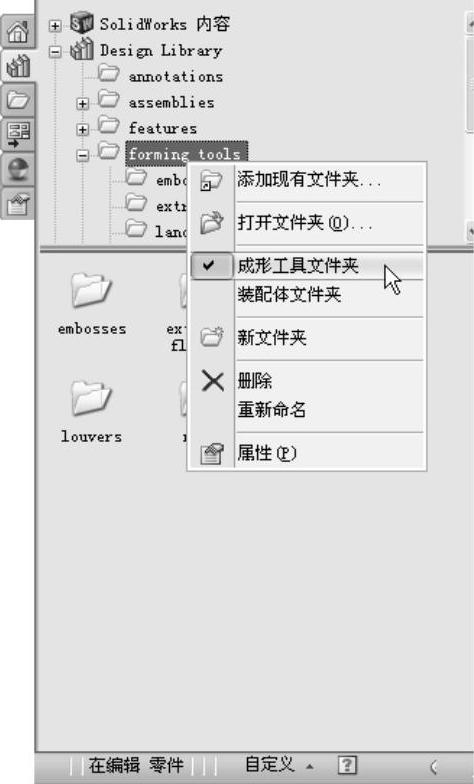

图9-115 “设计库”对话框

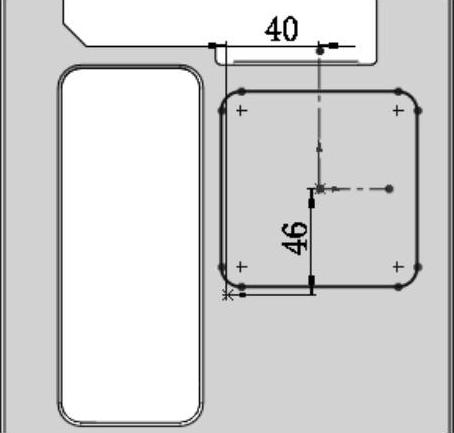

图9-116 成形工具的位置尺寸

978-7-111-38504-2-Part03-1260.jpg设置基准面。在视图中选择上一步创建的成形表面，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1261.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1262.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1263.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1264.jpg，绘制直径为5.00mm的圆，并标注尺寸，如图9-118所示。

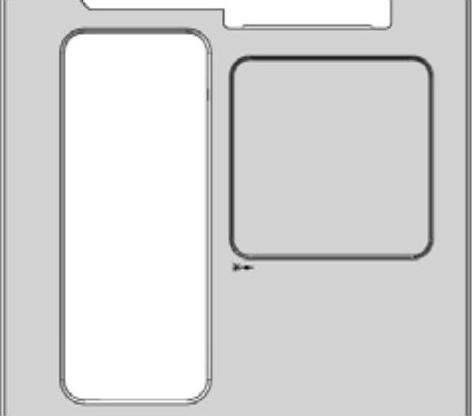

图9-117 添加成形工具1

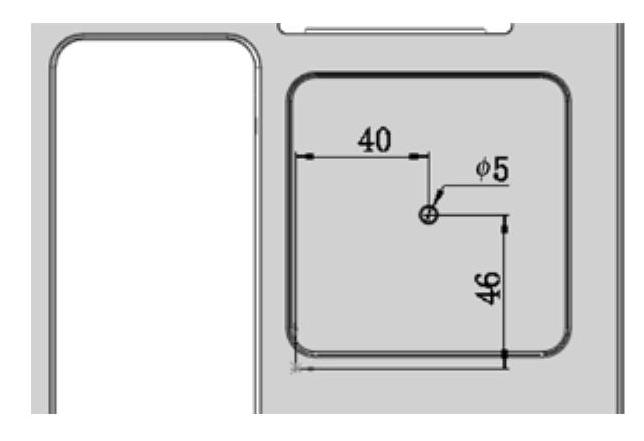

图9-118 绘制草图

978-7-111-38504-2-Part03-1267.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1268.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1269.jpg。

978-7-111-38504-2-Part03-1270.jpg设置基准面。在视图中选择步骤978-7-111-38504-2-Part03-1271.jpg创建的成形表面，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1272.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1273.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1274.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1275.jpg、“样条曲线”按钮978-7-111-38504-2-Part03-1276.jpg和“剪裁实体”按钮978-7-111-38504-2-Part03-1277.jpg，绘制如图9-119所示的草图并标注尺寸。

978-7-111-38504-2-Part03-1278.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1279.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1280.jpg，切除零件如图9-120所示。

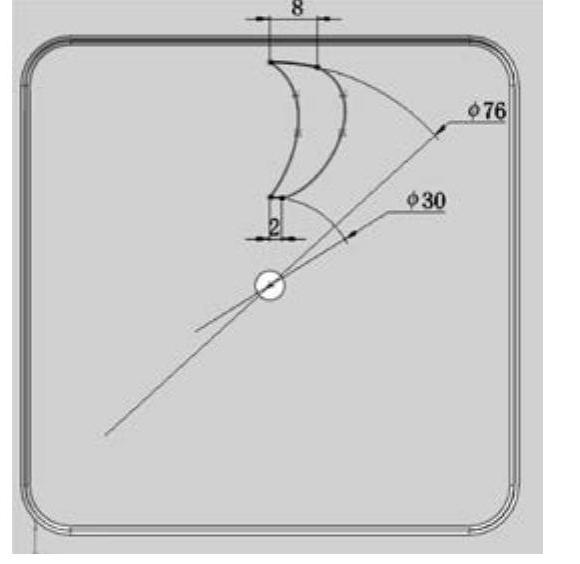

图9-119 绘制草图

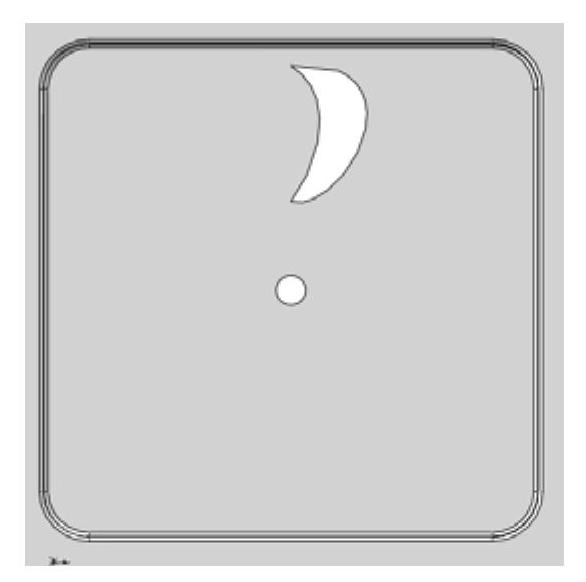

图9-120 切除零件

978-7-111-38504-2-Part03-1283.jpg圆周阵列。执行“视图”→“临时轴”菜单命令，显示临时轴。单击“特征”工具栏中的“圆周阵列”按钮978-7-111-38504-2-Part03-1284.jpg，或执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，弹出“圆周阵列”属性管理器，选择圆孔的轴线为基准轴，输入阵列个数为18，勾选“等间距”复选框，将上一步创建的切除特征为要阵列的特征，如图9-121所示。然后单击“确定”按钮978-7-111-38504-2-Part03-1285.jpg，圆周阵列切除特征如图9-122所示。

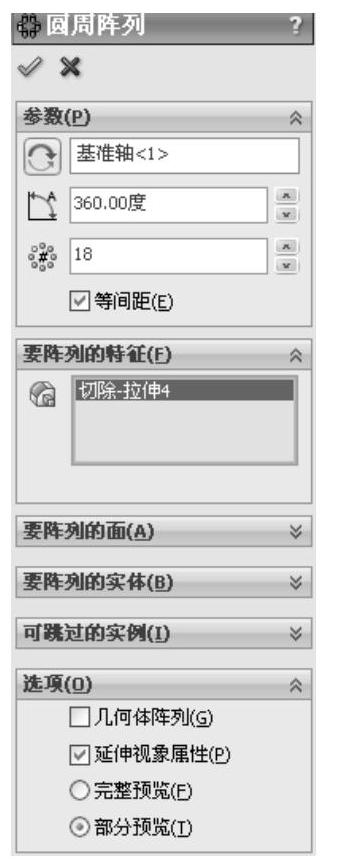

图9-121 “圆周阵列”属性管理器

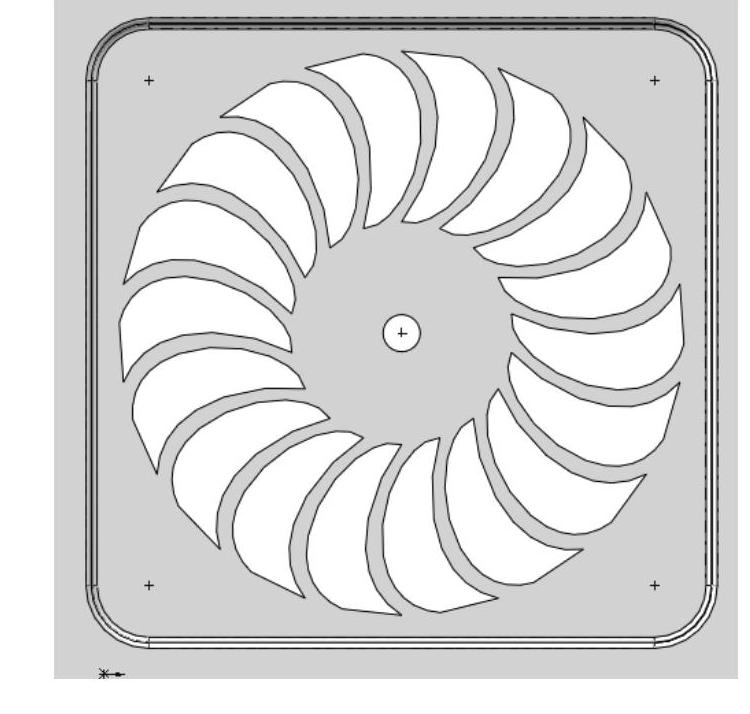

图9-122 圆周阵列切除特征

978-7-111-38504-2-Part03-1288.jpg设置基准面。在视图中选择前面创建的成形表面，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1289.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1290.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1291.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1292.jpg，绘制直径为5.00mm的圆并标注尺寸，如图9-123所示。

978-7-111-38504-2-Part03-1293.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1294.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1295.jpg。

978-7-111-38504-2-Part03-1296.jpg圆周阵列。执行“视图”→“临时轴”菜单命令，显示临时轴。单击“特征”工具栏中的“圆周阵列”按钮978-7-111-38504-2-Part03-1297.jpg，或执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，弹出“圆周阵列”属性管理器，选择圆孔的轴线为基准轴，输入阵列个数为6，勾选“等间距”复选框，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮978-7-111-38504-2-Part03-1298.jpg，圆周阵列切除特征如图9-124所示。

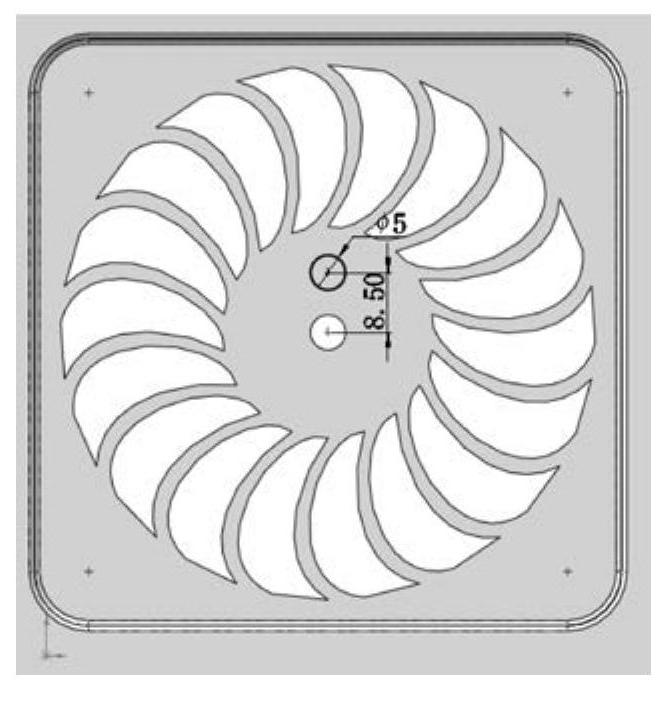

图9-123 绘制草图

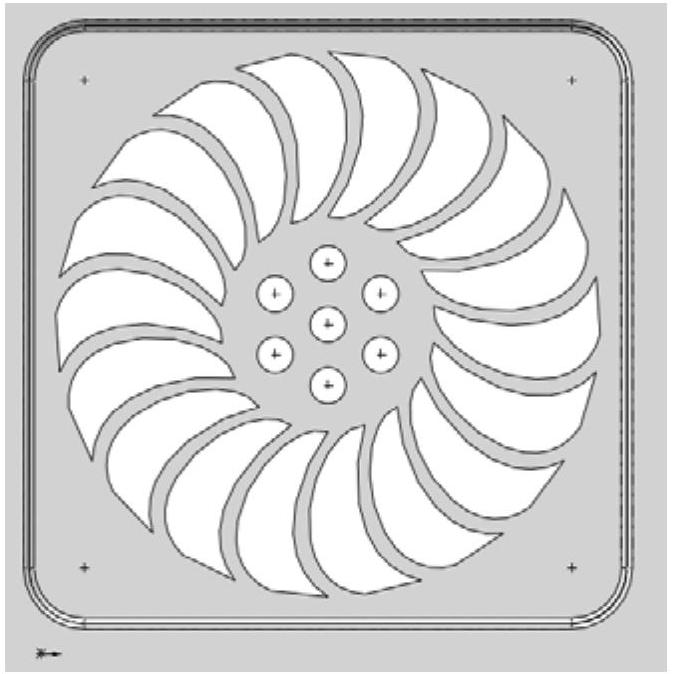

图9-124 圆周阵列切除特征

978-7-111-38504-2-Part03-1301.jpg设置基准面。在视图中选择上一步创建的成形表面，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1302.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1303.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1304.jpg绘制草图。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part03-1305.jpg和“圆”按钮978-7-111-38504-2-Part03-1306.jpg，绘制直径为5.00mm的圆并标注尺寸，如图9-125所示。

978-7-111-38504-2-Part03-1307.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1308.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1309.jpg。

978-7-111-38504-2-Part03-1310.jpg圆周阵列。执行“视图”→“临时轴”菜单命令，显示临时轴。单击“特征”工具栏中的“圆周阵列”按钮978-7-111-38504-2-Part03-1311.jpg，或执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，弹出“圆周阵列”属性管理器，选择圆孔的轴线为基准轴，输入阵列个数为4，勾选“等间距”复选框，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮978-7-111-38504-2-Part03-1312.jpg，圆周阵列切除特征如图9-126所示。

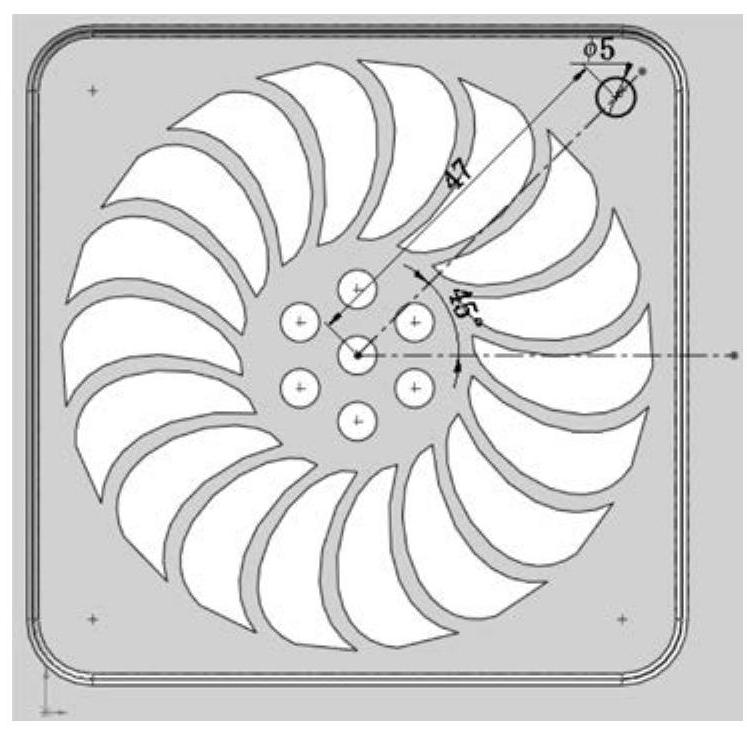

图9-125 绘制草图


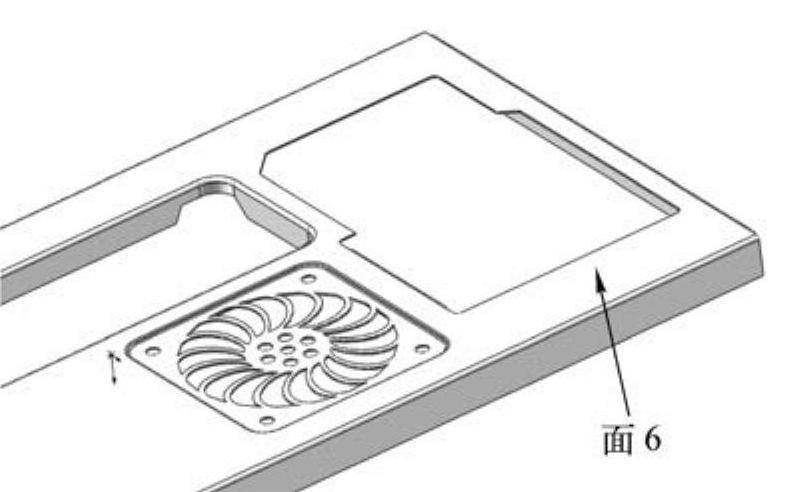

图9-126 圆周阵列切除特征
