如何创建电源安装孔?

时间:2023-06-23 理论教育 版权反馈
【摘要】:在视图中选择如图9-96所示的面2,然后单击“标准视图”工具栏中的“正视于”按钮,将该基准面作为绘制图形的基准面。单击“特征”工具栏中的“倒角”按钮,或执行“插入”→“特征”→“倒角”菜单命令,弹出“倒角”属性管理器,在视图中选择如图9-100所示的棱边,输入倒角距离为10.00mm,如图9-101所示,然后单击“确定”按钮。

如何创建电源安装孔?

978-7-111-38504-2-Part03-1177.jpg设置基准面。在视图中选择如图9-96所示的面2,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1178.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1179.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-1180.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1181.jpg,绘制草图,并标注智能尺寸,如图9-97所示。

978-7-111-38504-2-Part03-1182.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1183.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”,其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1184.jpg,切除零件如图9-98所示。


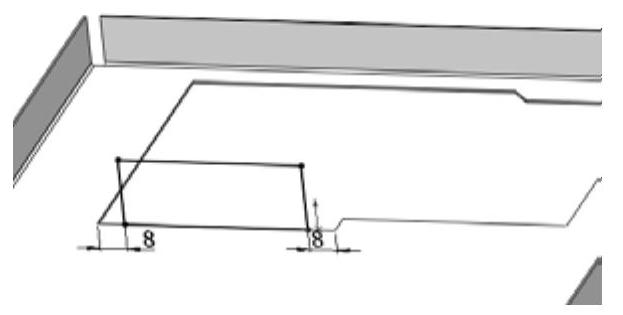

图9-97 绘制草图


图9-98 切除零件

978-7-111-38504-2-Part03-1187.jpg生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮978-7-111-38504-2-Part03-1188.jpg,或执行“插入”→“钣金”→“边线法兰”菜单命令,弹出“边线-法兰”属性管理器,在视图中选择图9-98中所示的切除拉伸边线,选择“内部虚拟交点”978-7-111-38504-2-Part03-1189.jpg,“折弯在外”类型978-7-111-38504-2-Part03-1190.jpg,给定深度为20.00mm,其他参数取默认值。单击“编辑法兰轮廓”按钮,进入草图环境,弹出“轮廓草图”对话框,边线法兰轮廓尺寸如图9-99所示,单击“完成”按钮。

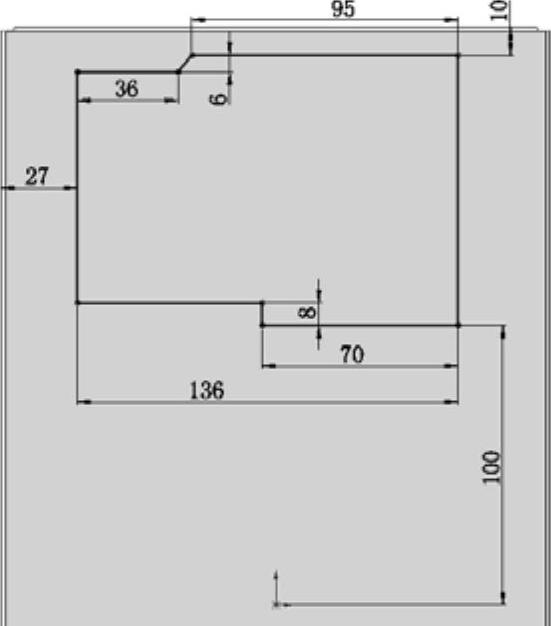

图9-99 边线法兰轮廓尺寸

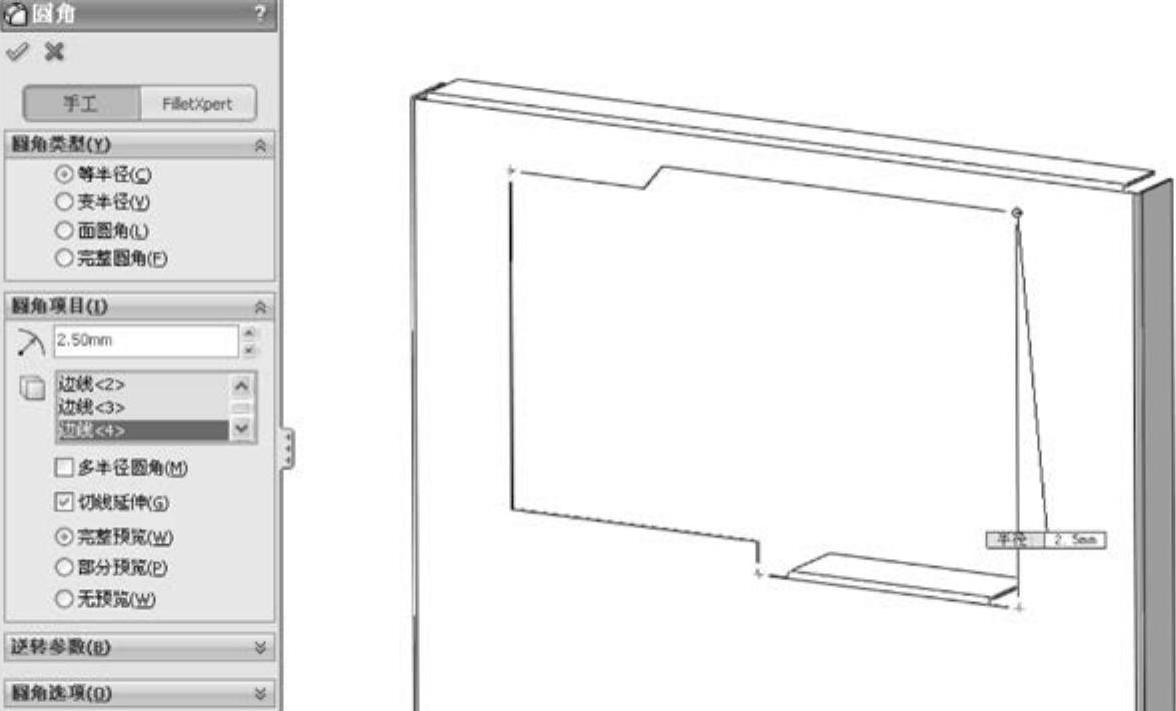

978-7-111-38504-2-Part03-1192.jpg圆角处理。单击“特征”工具栏中的“圆角”按钮978-7-111-38504-2-Part03-1193.jpg,或执行“插入”→“特征”→“圆角”菜单命令,弹出“圆角”属性管理器,在视图中选择切除特征的4条棱边,输入圆角半径为2.50mm,如图9-100所示,然后单击“确定”按钮978-7-111-38504-2-Part03-1194.jpg


图9-100 “圆角”属性管理器

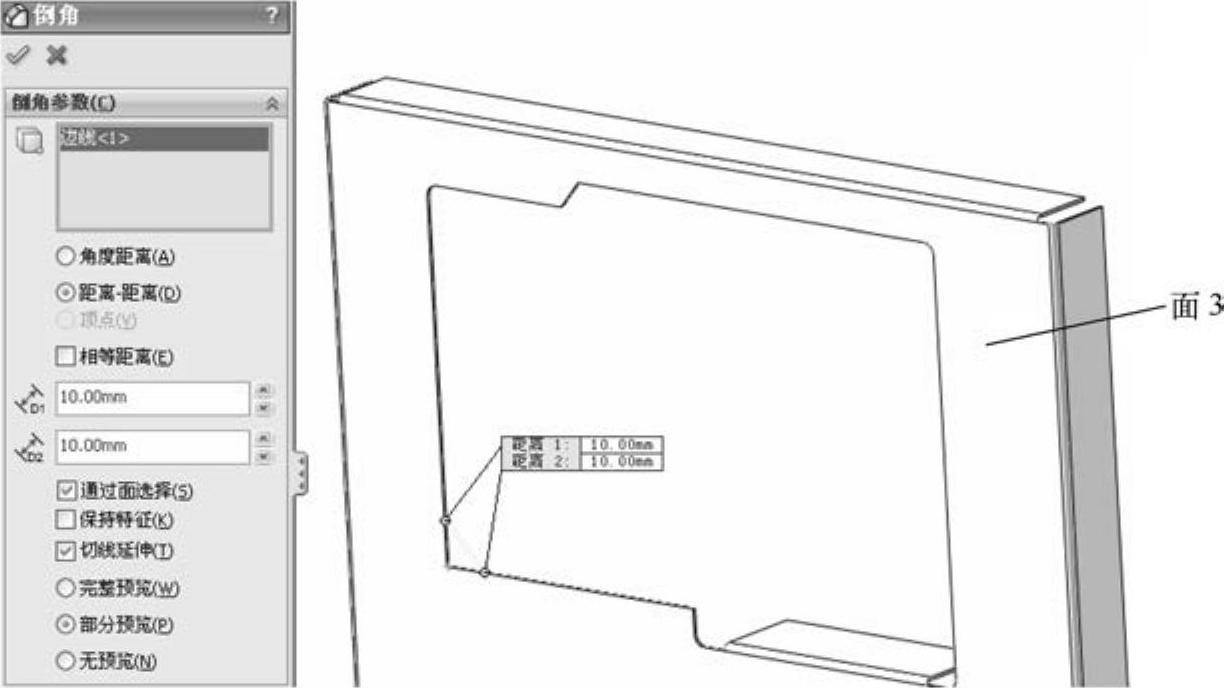

978-7-111-38504-2-Part03-1196.jpg倒角处理。单击“特征”工具栏中的“倒角”按钮978-7-111-38504-2-Part03-1197.jpg,或执行“插入”→“特征”→“倒角”菜单命令,弹出“倒角”属性管理器,在视图中选择如图9-100所示的棱边,输入倒角距离为10.00mm,如图9-101所示,然后单击“确定”按钮978-7-111-38504-2-Part03-1198.jpg


图9-101 “倒角”属性管理器
