如何创建优质的后板主体?

978-7-111-38504-2-Part03-1142.jpg启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part03-1143.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part03-1144.jpg,然后单击“确定”按钮,创建一个新的零件文件。

978-7-111-38504-2-Part03-1145.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1146.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1147.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-1148.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1149.jpg,绘制草图,并标注智能尺寸,如图9-88所示。

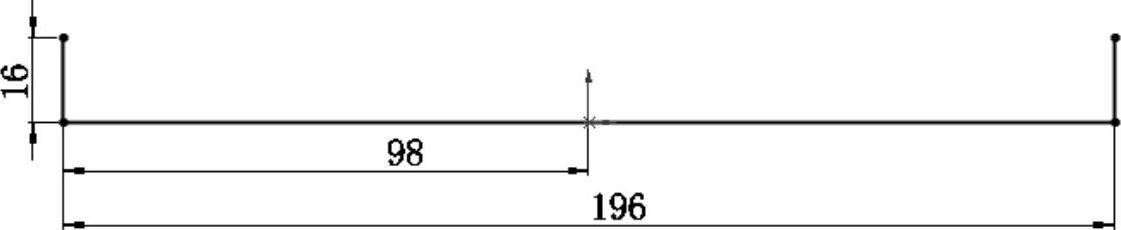

图9-88 绘制草图

978-7-111-38504-2-Part03-1151.jpg生成薄壁零件。单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part03-1152.jpg,或执行“插入”→“凸台/基体”→“拉伸”菜单命令,在弹出的“凸台-拉伸”属性管理器中设置终止条件为“两侧对称”,输入拉伸深度为410.00mm,薄壁厚度为0.70mm,单击“薄壁”选项组中的“反向”按钮,使薄壁的厚度方向朝里,其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1153.jpg,生成薄壁零件,如图9-89所示。

978-7-111-38504-2-Part03-1154.jpg生成钣金零件。单击“钣金”工具栏中的“插入折弯”按钮978-7-111-38504-2-Part03-1155.jpg,或执行“插入”→“钣金”→“折弯”菜单命令,在弹出的“折弯”属性管理器中输入半径值0.80mm,其他参数取默认值。在视图中选择图9-89中的面1为固定面,然后单击“确定”按钮978-7-111-38504-2-Part03-1156.jpg,生成钣金零件,如图9-90所示。

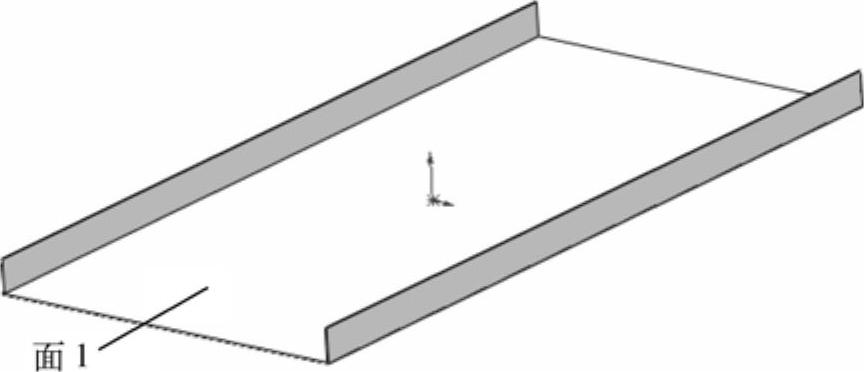

图9-89 生成薄壁零件

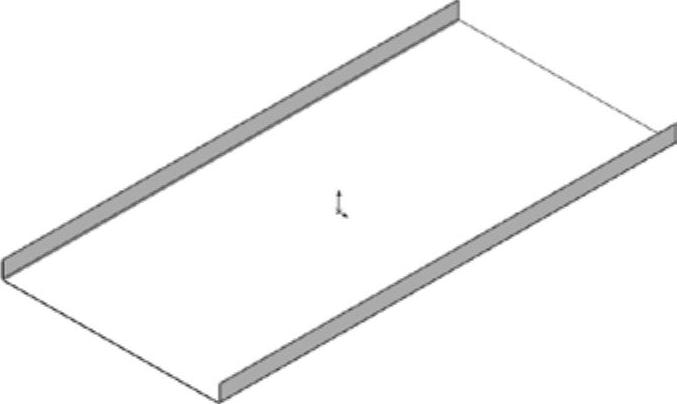

图9-90 生成钣金零件

978-7-111-38504-2-Part03-1159.jpg设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1160.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1161.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-1162.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1163.jpg,绘制草图,并标注智能尺寸,如图9-91所示。

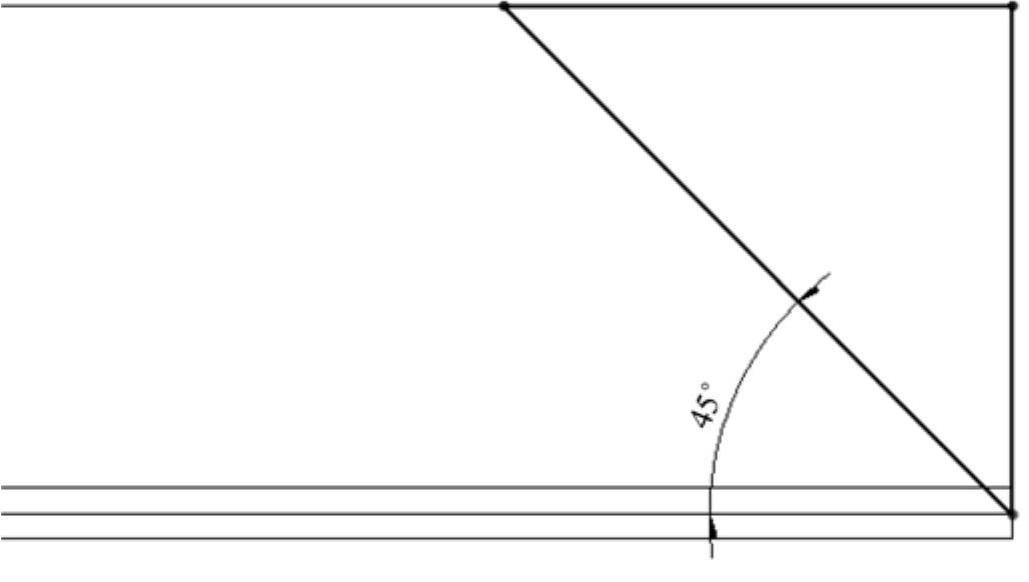

图9-91 绘制草图

978-7-111-38504-2-Part03-1165.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1166.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,弹出“切除-拉伸”属性管理器,设置“方向1”和“方向2”中的终止条件为“完全贯穿”,其他参数取默认值,如图9-92所示。然后单击“确定”按钮978-7-111-38504-2-Part03-1167.jpg,切除零件如图9-93所示。

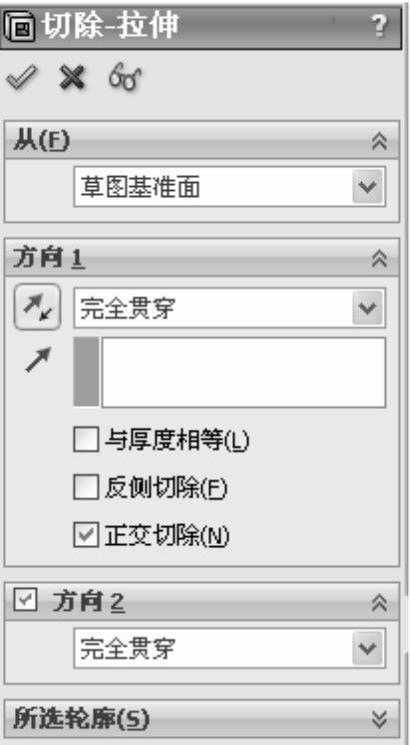

图9-92 “切除-拉伸”属性管理器

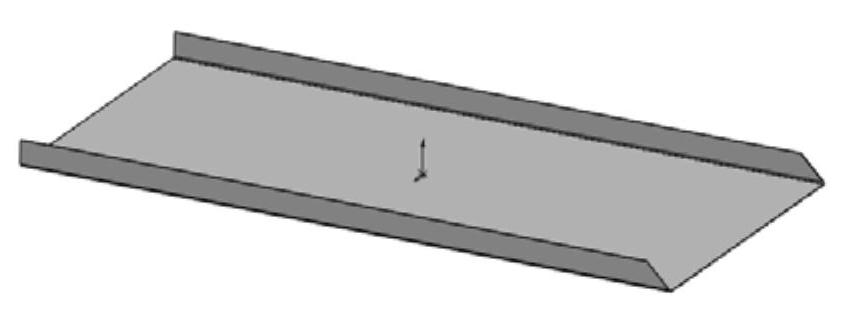

图9-93 切除零件

978-7-111-38504-2-Part03-1170.jpg生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮978-7-111-38504-2-Part03-1171.jpg,或执行“插入”→“钣金”→“边线法兰”菜单命令,弹出“边线-法兰”属性管理器,在视图中切除拉伸另一侧边线,选择“内部虚拟交点”978-7-111-38504-2-Part03-1172.jpg,“折弯在外”类型978-7-111-38504-2-Part03-1173.jpg,输入长度为15.00mm,其他参数取默认值,如图9-94所示。单击“编辑法兰轮廓”按钮,进入草图环境,弹出“轮廓草图”对话框,边线法兰轮廓尺寸如图9-95所示,单击“完成”按钮。重复“边线法兰”命令,在另一侧创建边线法兰,如图9-96所示。

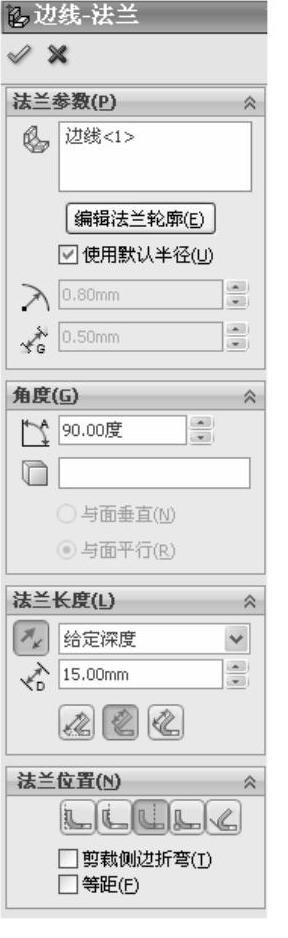

图9-94 “边线-法兰”属性管理器

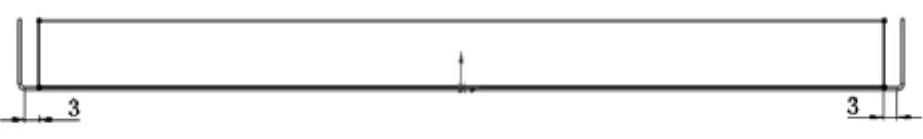

图9-95 边线法兰轮廓尺寸

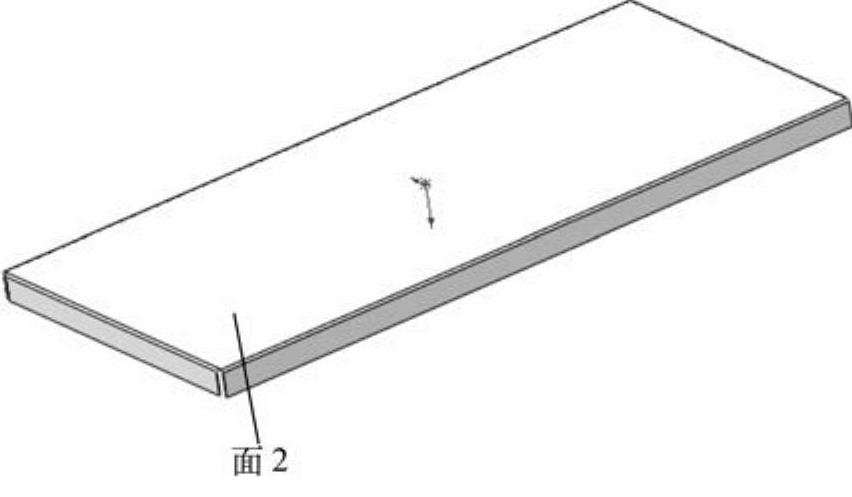

图9-96 创建边线法兰
