设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
，绘制草图，并标注智能尺寸，如图9-67所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
生成褶边。单击“钣金”工具栏中的“褶边”按钮
，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择上一步创建的孔边线，选择“折弯在外”
，“闭合”类型
，给定深度为2.60mm，其他参数取默认值，如图9-68所示。单击“确定”按钮
，完成褶边的创建，如图9-69所示。

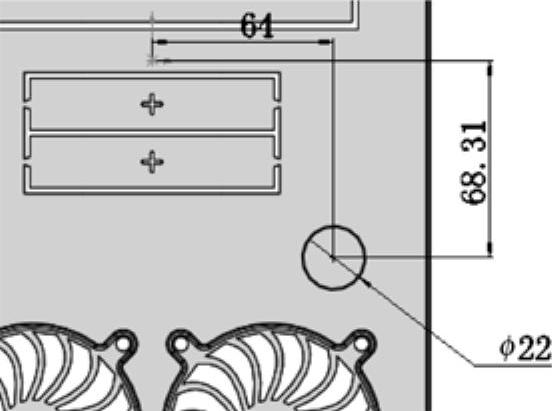

图9-67 绘制草图

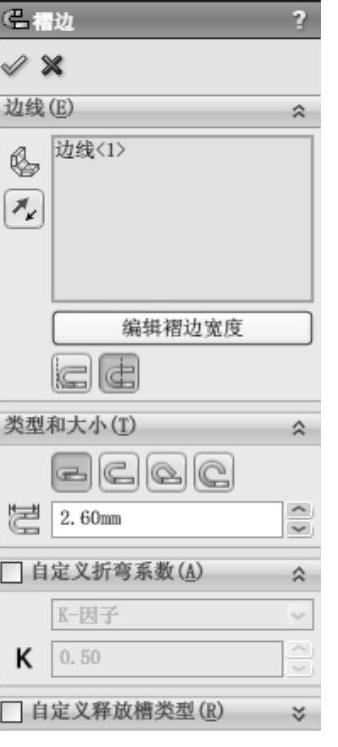

图9-68 “褶边”属性管理器

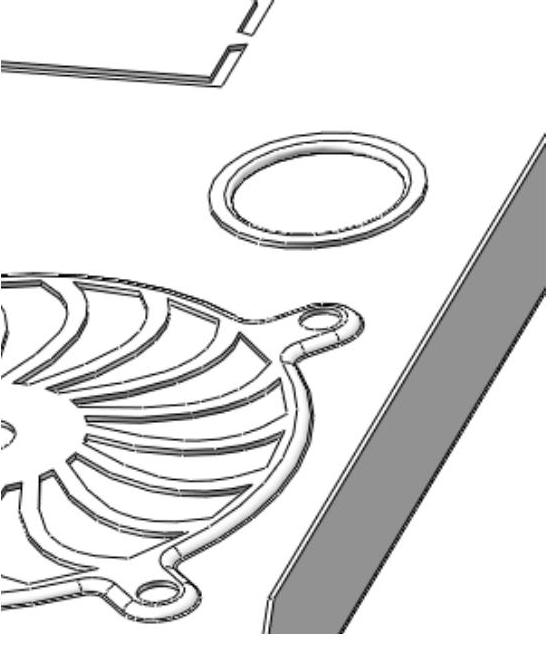

图9-69 创建褶边
设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
，绘制草图，并标注智能尺寸，如图9-70所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向1，输入阵列距离为396.00mm，个数为2，在视图中选取水平边线为阵列方向2，输入阵列距离为160.00mm，个数为2，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，创建孔，如图9-71所示。

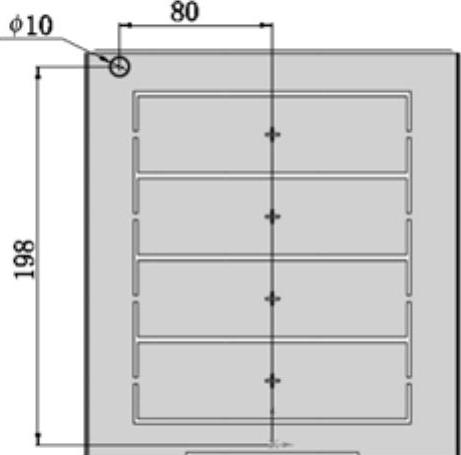

图9-70 绘制草图(www.daowen.com)
图9-71 创建孔
生成褶边。单击“钣金”工具栏中的“褶边”按钮
，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择上一步创建的4个孔边线，选择“折弯在外”
，“闭合”类型
，输入长度为2.30mm，其他参数取默认值，如图9-72所示。单击“确定”按钮
，完成褶边的创建，如图9-73所示。

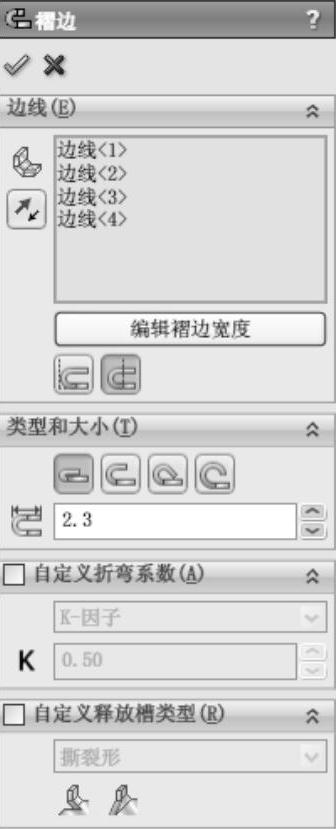

图9-72 “褶边”属性管理器
图9-73 创建褶边
设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
，绘制草图，并标注智能尺寸，如图9-74所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向1，输入阵列距离为100.00mm，个数为3，在视图中选取水平边线为阵列方向2，输入阵列距离为164.00mm，个数为2，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，创建孔，如图9-75所示。

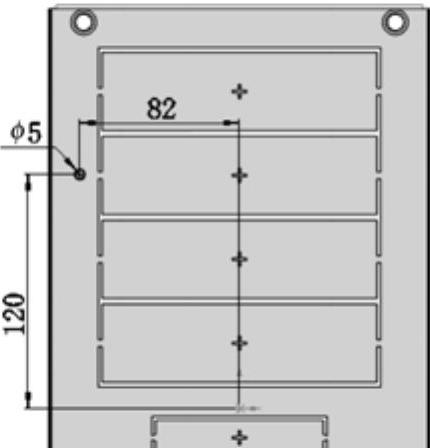

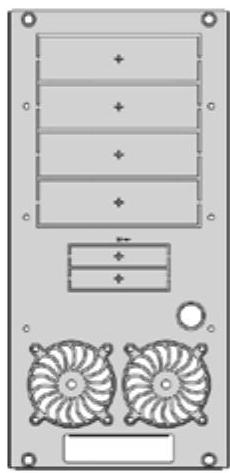

图9-74 绘制草图

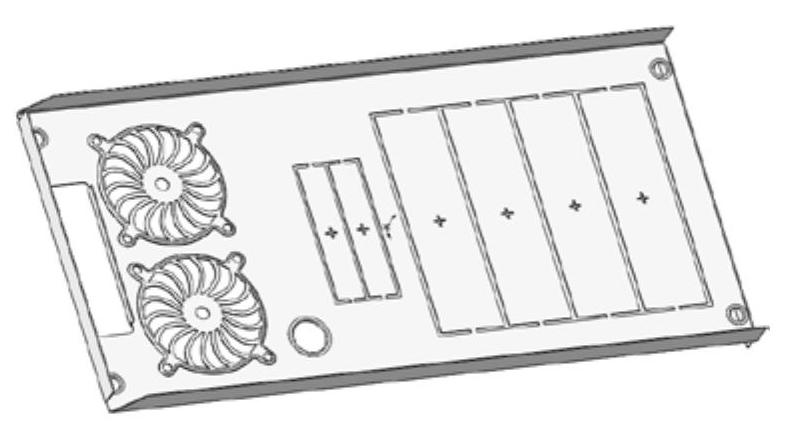

图9-75 创建孔
