设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“中心线”按钮
和“直线”按钮
，绘制草图，并标注智能尺寸，如图9-56所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-57所示。

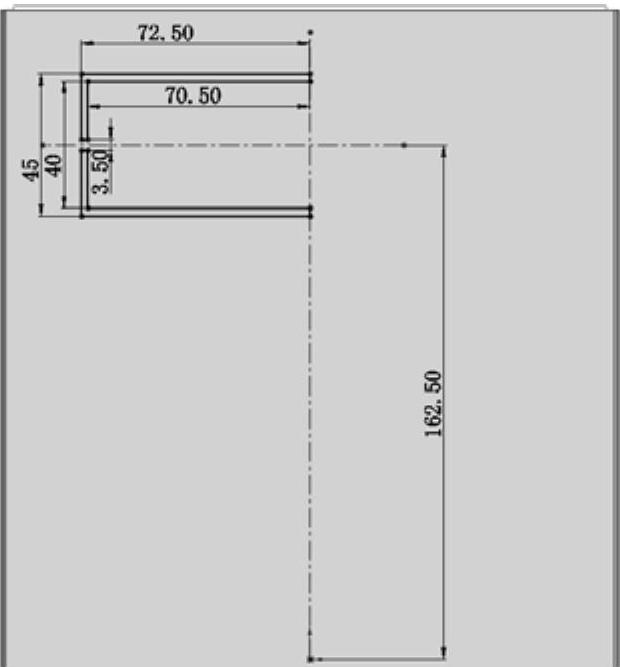

图9-56 绘制草图
图9-57 切除零件
阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向，输入阵列距离为43.00mm，个数为4，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，线性阵列特征如图9-58所示。
设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“中心线”按钮
和“直线”按钮

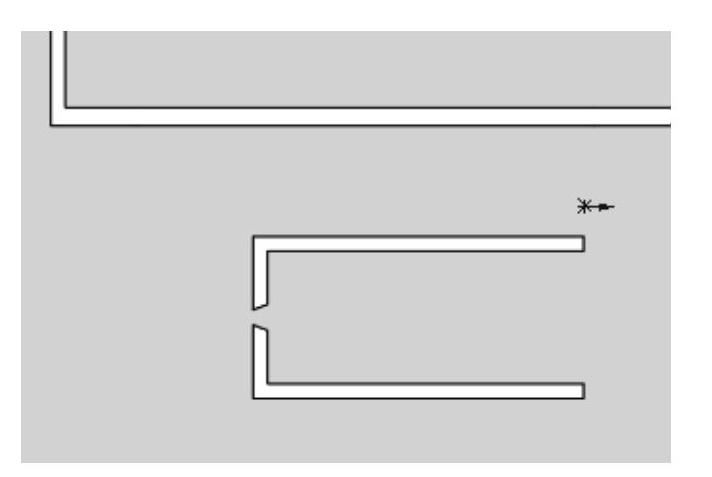

，绘制草图，并标注智能尺寸，如图9-59所示。

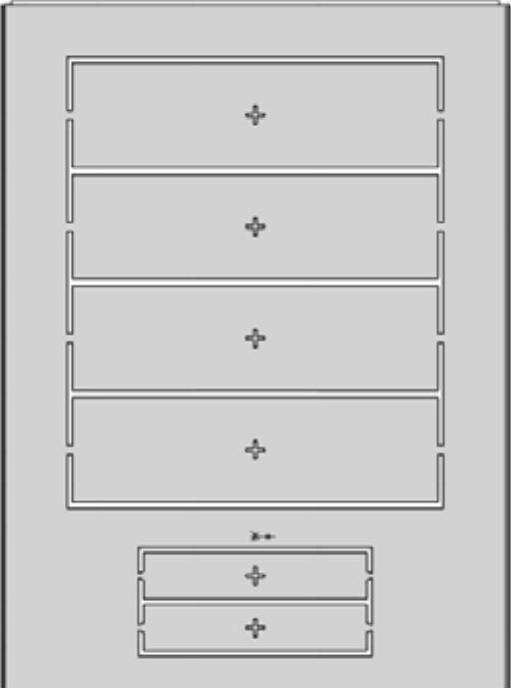

图9-58 线性阵列特征
图9-59 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-60所示。
线性阵列特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向，输入阵列距离为20.00mm，个数为2，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，线性阵列特征如图9-61所示。

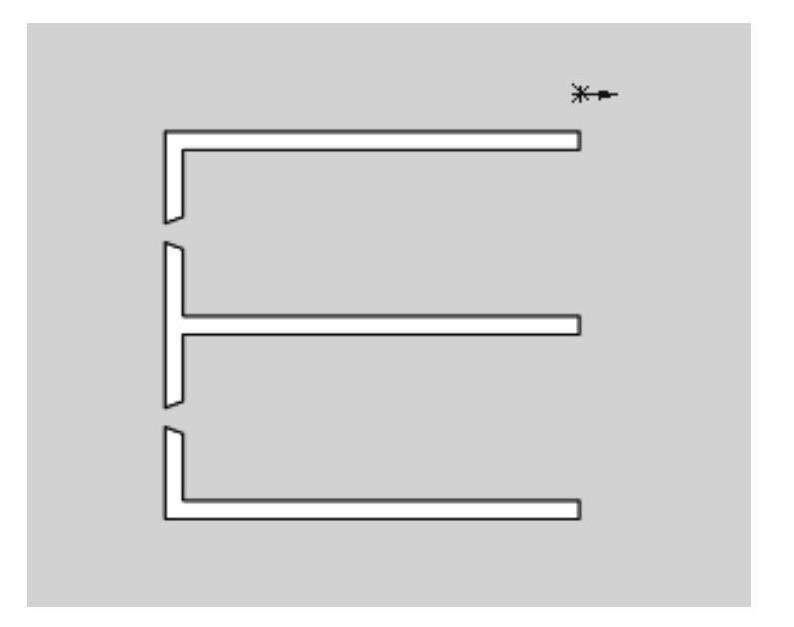

图9-60 切除零件
(www.daowen.com)

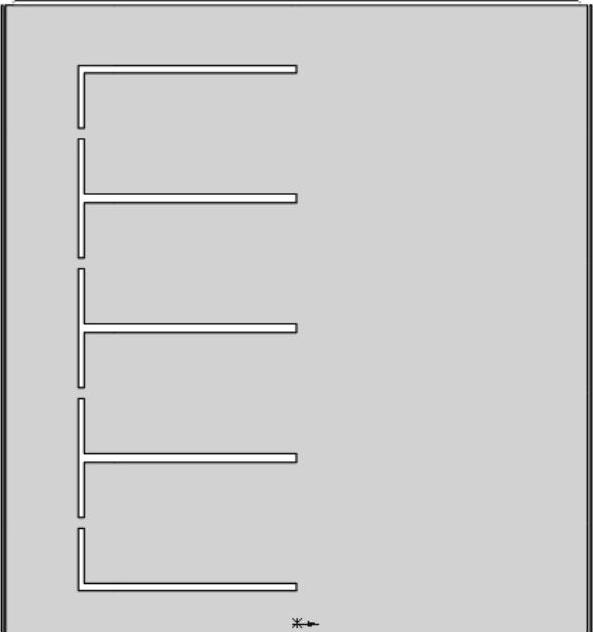

图9-61 线性阵列特征
镜像特征。单击“特征”工具栏中的“镜像”按钮
，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“右视基准面”为镜像面，选取上一步创建的阵列特征。然后单击“确定”按钮
，镜像特征如图9-62所示。

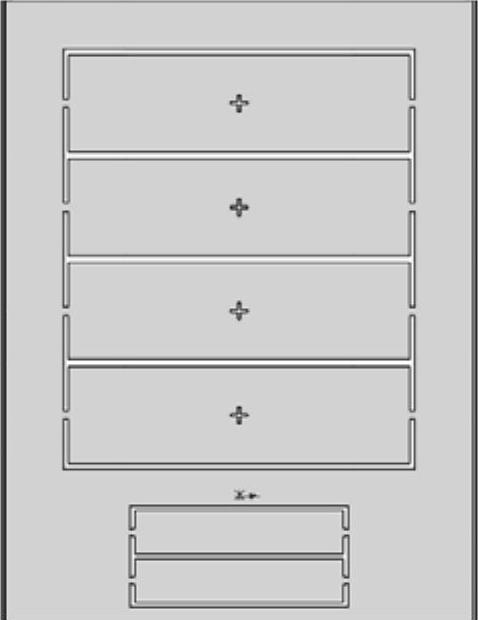

图9-62 镜像特征
设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“中心线”按钮
、“直线”按钮
、“三点圆弧”按钮
和“剪裁实体”按钮
，绘制草图，并标注智能尺寸，如图9-63所示。

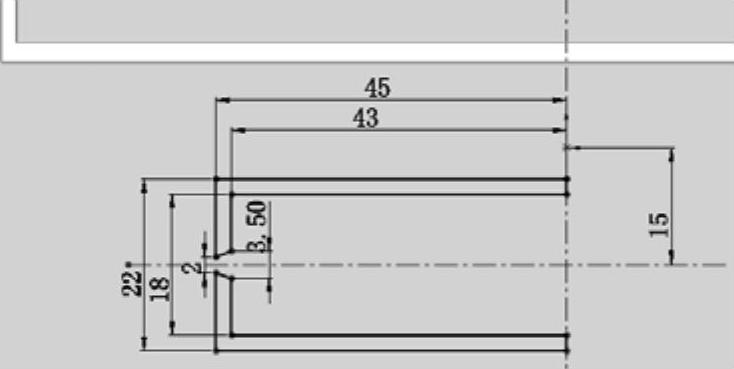

图9-63 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-64所示。

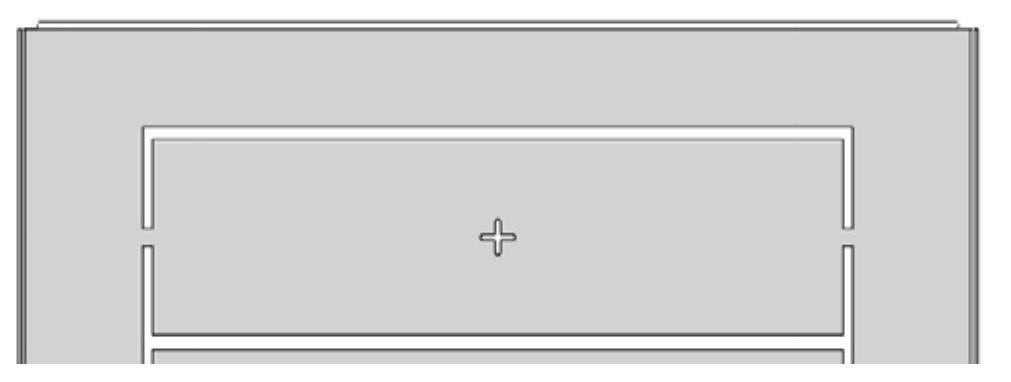

图9-64 切除零件
阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向，输入阵列距离为43.00mm，个数为4，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，阵列切除特征如图9-65所示。
重复步骤
～步骤
，创建尺寸参数相同的切除特征，阵列距离为20.00mm，个数为2，如图9-66所示。

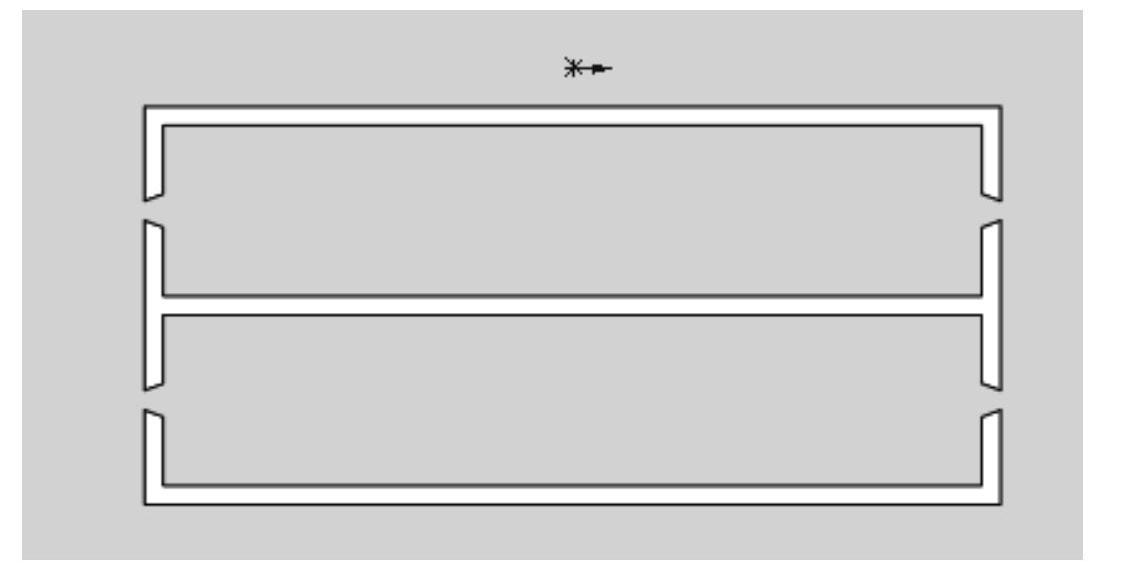

图9-65 阵列切除特征
图9-66 创建切除特征
