设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“边角矩形”按钮，绘制草图，并标注智能尺寸，如图9-51所示。

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮，切除零件如图9-52所示。

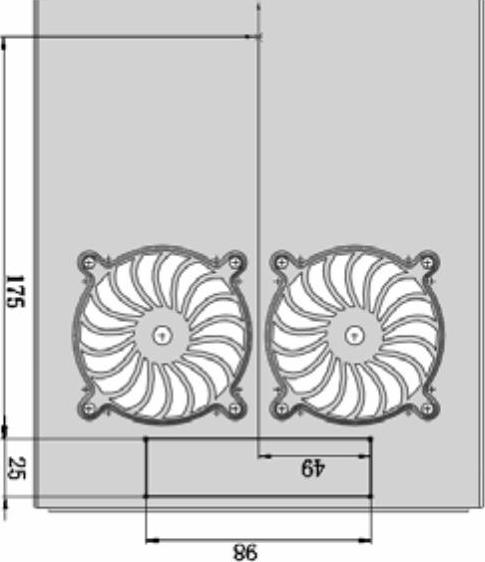

图9-51 绘制草图

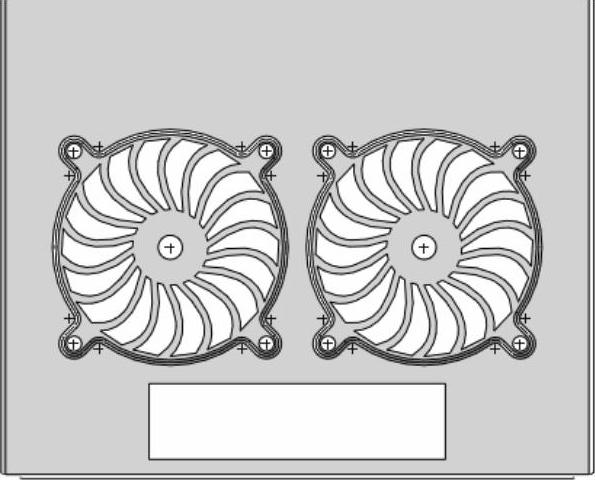

图9-52 切除零件

生成边线法兰3。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中切除拉伸另一侧边线，选择“内部虚拟交点”，“折弯在外”类型，给定深度为6mm，其他参数取默认值。单击“编辑法兰轮廓”按钮，进入草图环境，弹出“轮廓草图”对话框，边线法兰轮廓尺寸如图9-53所示，单击“完成”按钮，完成边线法兰的创建，如图9-54所示。(www.daowen.com)

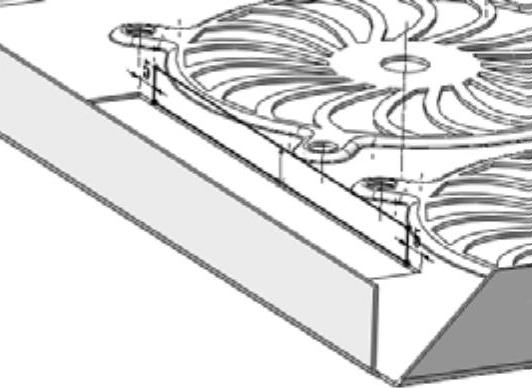

图9-53 边线法兰轮廓尺寸

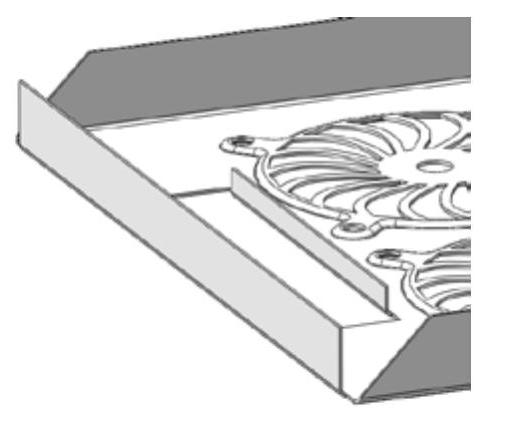

图9-54 创建边线法兰

圆角处理。单击“特征”工具栏中的“圆角”按钮，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择切除特征的4条棱边，输入圆角半径为3.00mm，如图9-55所示。然后单击“确定”按钮。

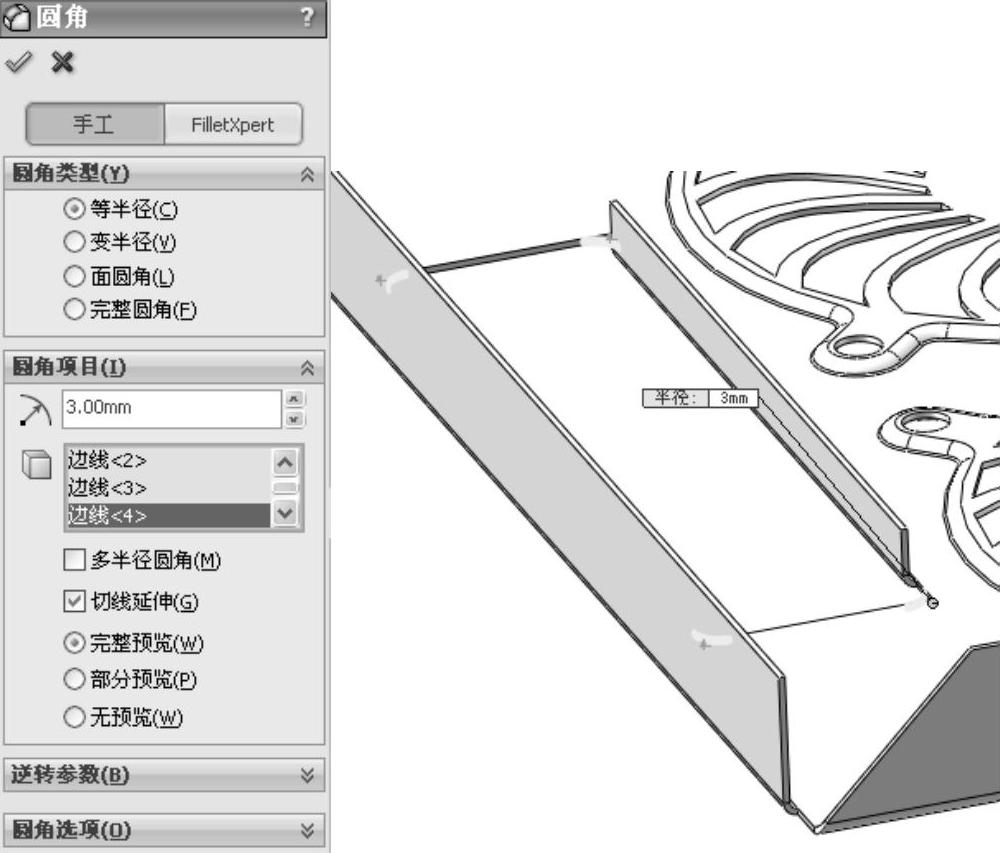

图9-55 “圆角”属性管理器
