设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心线”按钮、“直线”按钮和“绘制圆角”按钮，绘制草图，并标注智能尺寸，如图9-12所示。

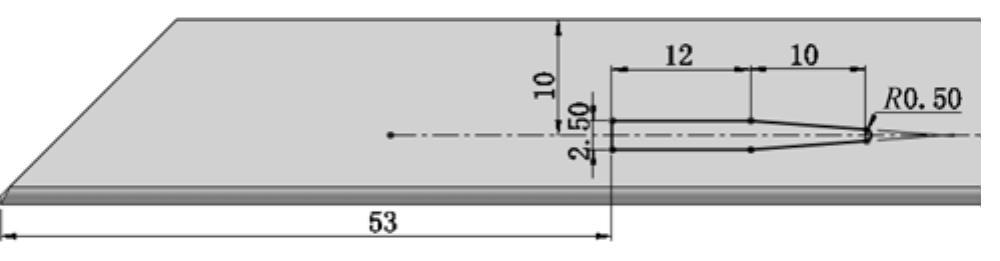

图9-12 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置“方向1”和“方向2”中的终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮，切除零件如图9-13所示。

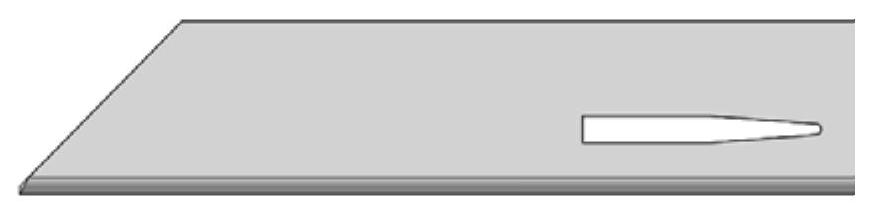

图9-13 切除零件

阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向，输入阵列距离为105.00mm，个数为4，将上一步创建的切除特征为要阵列的特征，如图9-14所示。然后单击“确定”按钮，线性阵列特征如图9-15所示。

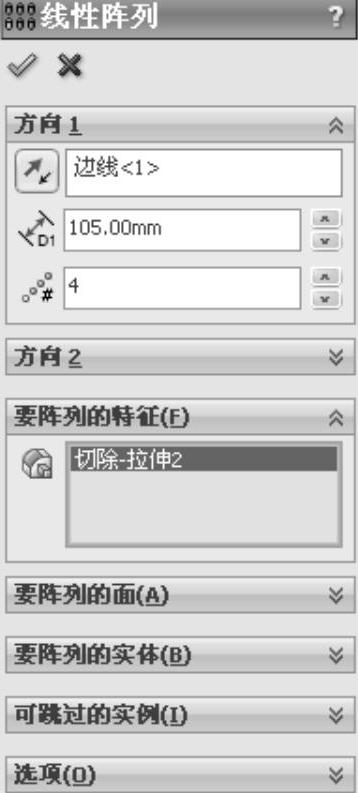

图9-14 “线性阵列”属性管理器

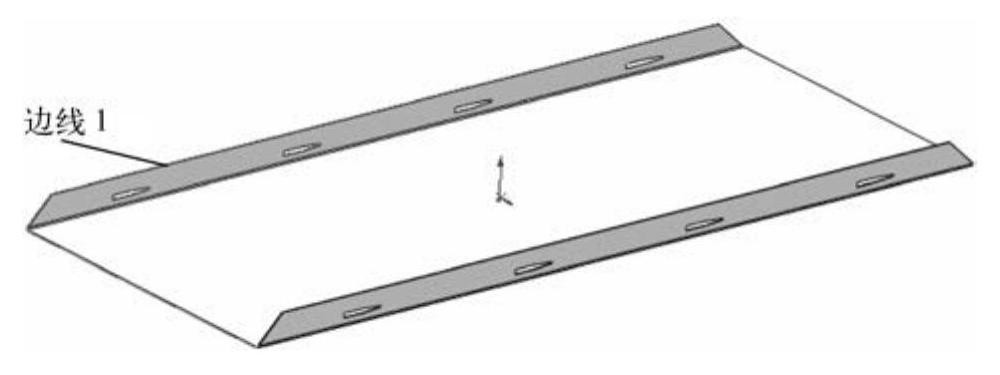

图9-15 线性阵列特征

生成褶边。单击“钣金”工具栏中的“褶边”按钮，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择图9-15中的边线1，选择“折弯在外”，选择“闭合”类型，输入长度为3.30mm，其他参数取默认值，如图9-16所示。单击“编辑褶边宽度”按钮，进入草图环境，弹出如图9-17所示的“轮廓草图”对话框，编辑褶边宽度如图9-18所示，单击“完成”按钮，完成褶边的创建。

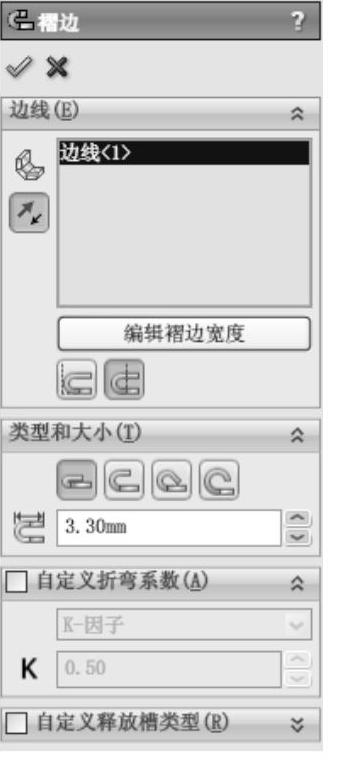

图9-16 “褶边”属性管理器

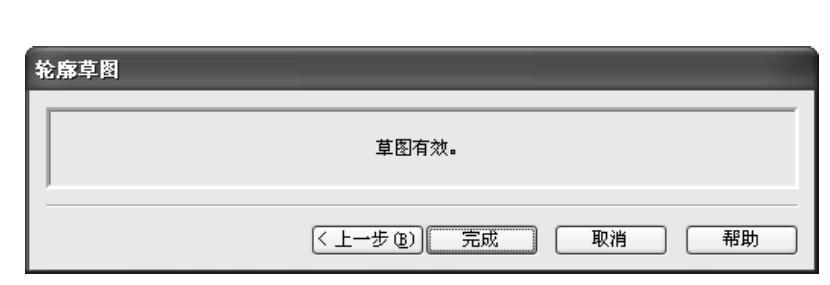

图9-17 “轮廓草图”对话框

(www.daowen.com)

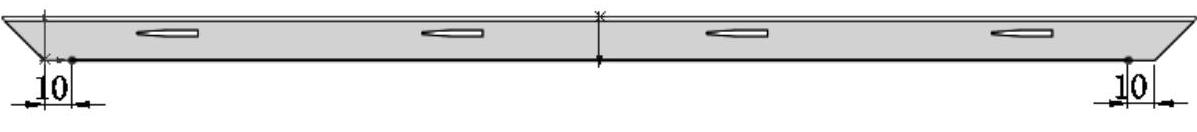

图9-18 编辑褶边宽度

镜像褶边特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“右视基准面”为镜像面，将上一步创建的褶边特征为要镜像的特征。然后单击“确定”按钮，镜像褶边特征如图9-19所示。

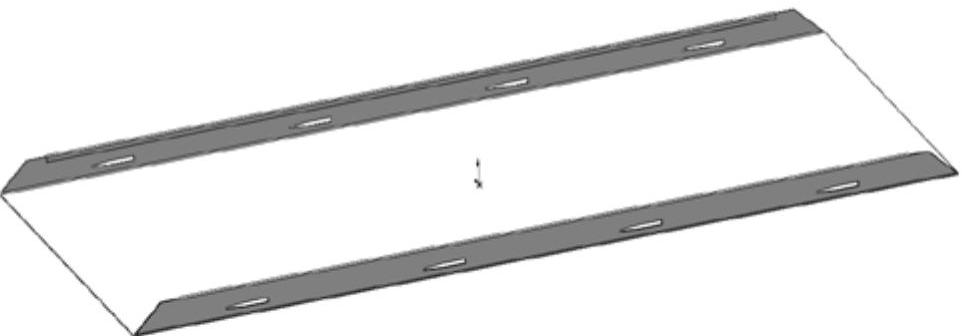

图9-19 镜像褶边特征

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“圆”按钮，绘制草图，并标注智能尺寸，如图9-20所示。

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮，切除零件如图9-21所示。

图9-20 绘制草图

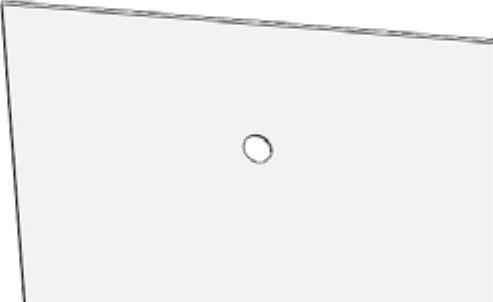

图9-21 切除零件

线性阵列。单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为方向1，输入阵列距离为300.00mm，个数为2，在视图中选取竖直边线为方向2，输入阵列距离为120.00mm，个数为2，将上一步创建的切除特征为要阵列的特征，如图9-22所示。然后单击“确定”按钮，线性阵列切除特征如图9-23所示。

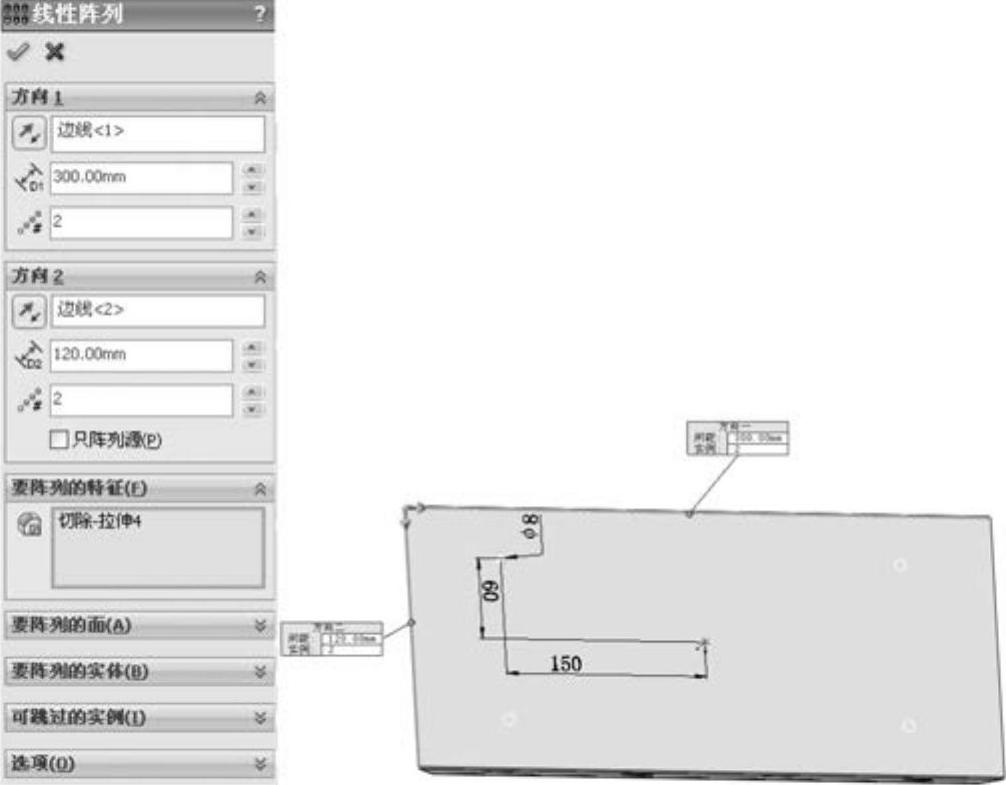

图9-22 “线性阵列”属性管理器

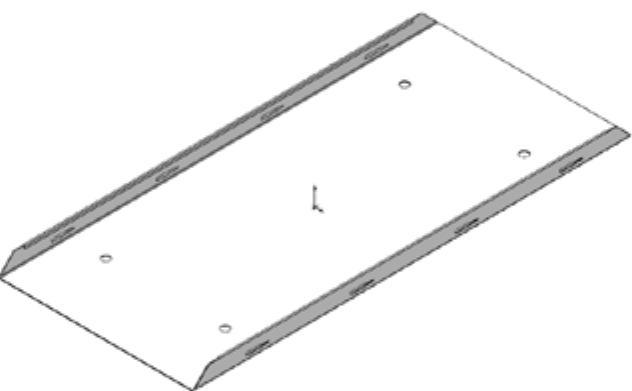

图9-23 线性阵列切除特征
