启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
，绘制草图，并标注智能尺寸，如图9-3所示。
生成薄壁零件。单击“特征”工具栏中的“拉伸凸台/基体”按钮
，或执行“插入”→“凸台/基体”→“拉伸”菜单命令，在弹出的“凸台-拉伸”属性管理器中设置终止条件为“两侧对称”，输入拉伸距离为440.00mm，薄壁厚度为0.70mm，单击“薄壁”选项组中的“反向”按钮，使薄壁的厚度方向朝里，其他参数取默认值，如图9-4所示。然后单击“确定”按钮
，生成薄壁零件，如图9-5所示。

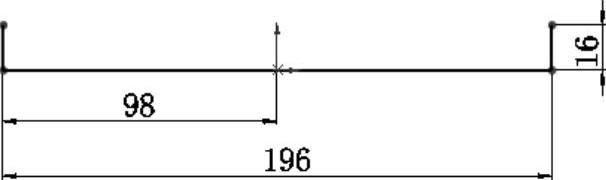

图9-3 绘制草图

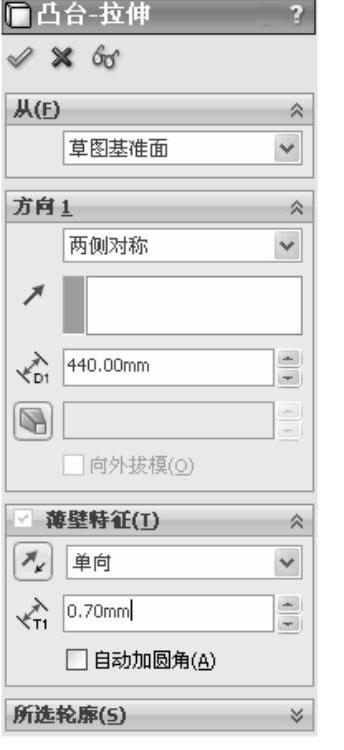

图9-4 “凸台-拉伸”属性管理器

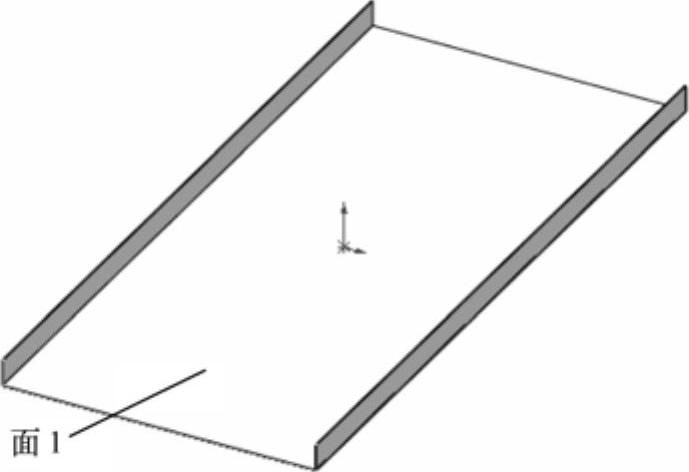

图9-5 生成薄壁零件
生成钣金零件。单击“钣金”工具栏中的“插入折弯”按钮
，或执行“插入”→“钣金”→“折弯”菜单命令，在弹出的“折弯”属性管理器中键入半径值0.80mm，其他参数取默认值，如图9-6所示。在视图中选择图9-5中的面1为固定面，然后单击“确定”按钮
。
设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
，绘制草图，并标注智能尺寸，如图9-7所示。
(www.daowen.com)
图9-6 “折弯”属性管理器

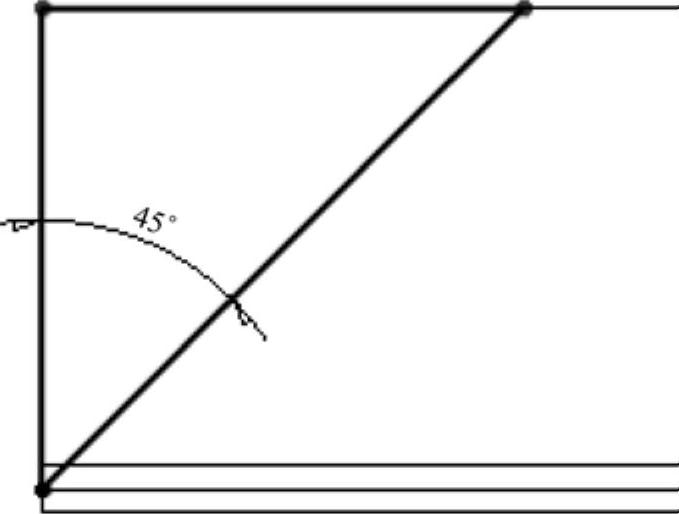

图9-7 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，弹出“切除-拉伸”属性管理器，设置“方向1”和“方向2”中的终止条件为“完全贯穿”，其他参数取默认值，如图9-8所示。然后单击“确定”按钮
，切除零件如图9-9所示。

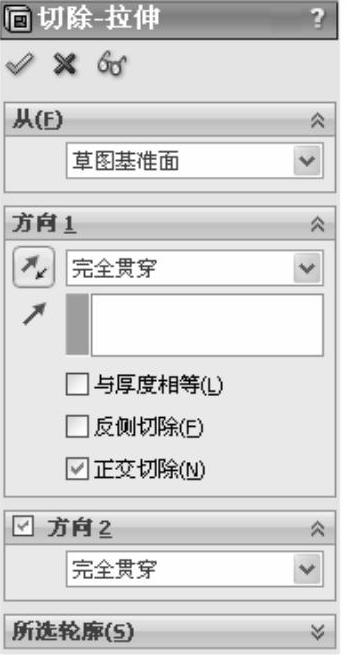

图9-8 “切除-拉伸”属性管理器

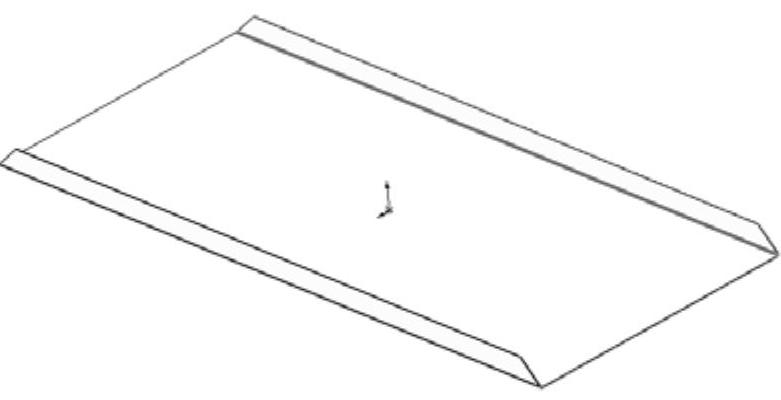

图9-9 切除零件
镜像切除特征。单击“特征”工具栏中的“镜像”按钮
，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“前视基准面”为镜像面，选取上一步创建的切除特征为要镜像的特征，如图9-10所示。然后单击“确定”按钮
，镜像切除特征如图9-11所示。

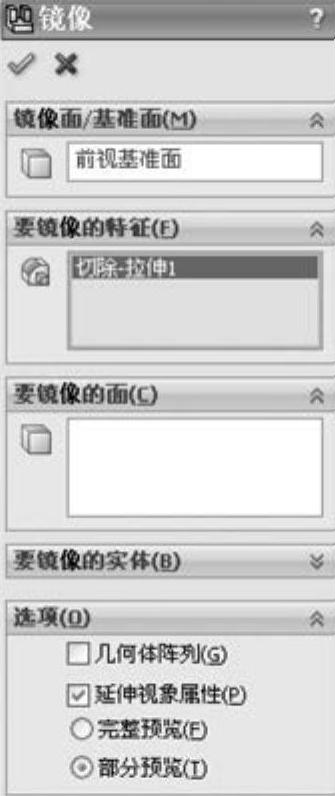

图9-10 “镜像”属性管理器

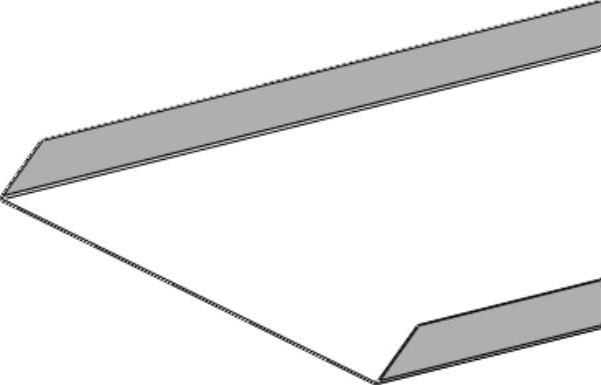

图9-11 镜像切除特征
