【摘要】：单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取长边边线为阵列方向1，输入阵列距离为10.00mm，个数为4，选取短水平边为阵列方向2，输入阵列距离为5.00mm，个数为2，选择上一步创建的成形工具作为要阵列的特征，如图8-80所示。
单击系统右边的“设计库”按钮
，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图8-78所示。根据如图8-78所示的路径可以找到成形工具的文件夹
，找到需要添加的成形工具“多功能开瓶器成形工具”，将其拖放到钣金零件的侧面上。
单击“草图”工具栏中的“智能尺寸”按钮
，标注出成形工具在钣金零件上的位置尺寸，如图8-79所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成对成形工具的添加。

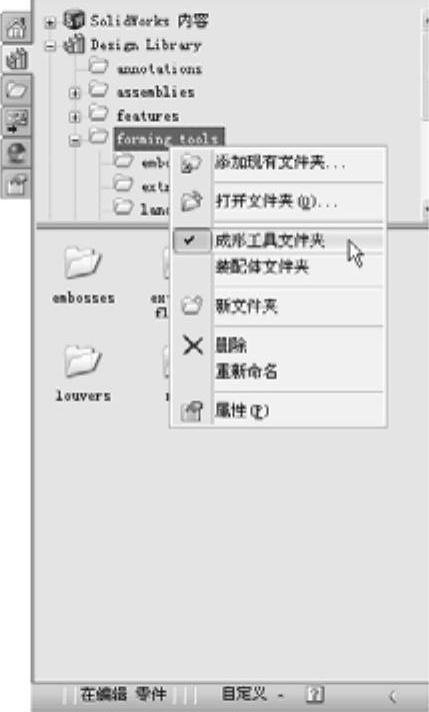

图8-78 “设计库”对话框
图8-79 标注成形工具的位置尺寸(www.daowen.com)
阵列成形特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取长边边线为阵列方向1，输入阵列距离为10.00mm，个数为4，选取短水平边为阵列方向2，输入阵列距离为5.00mm，个数为2，选择上一步创建的成形工具作为要阵列的特征，如图8-80所示。然后单击“确定”按钮
，结果如图8-81所示。

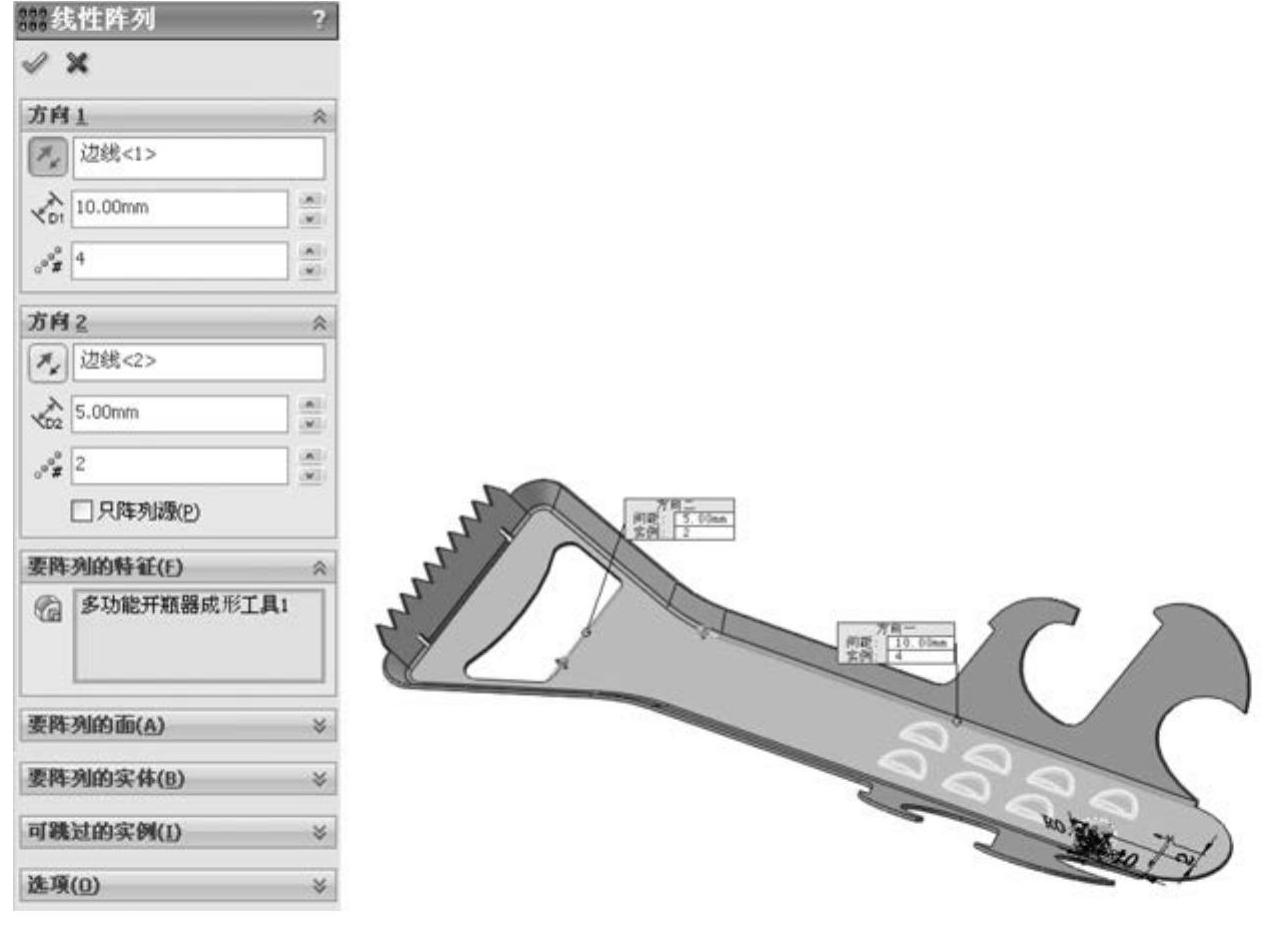

图8-80 “线性阵列”属性管理器

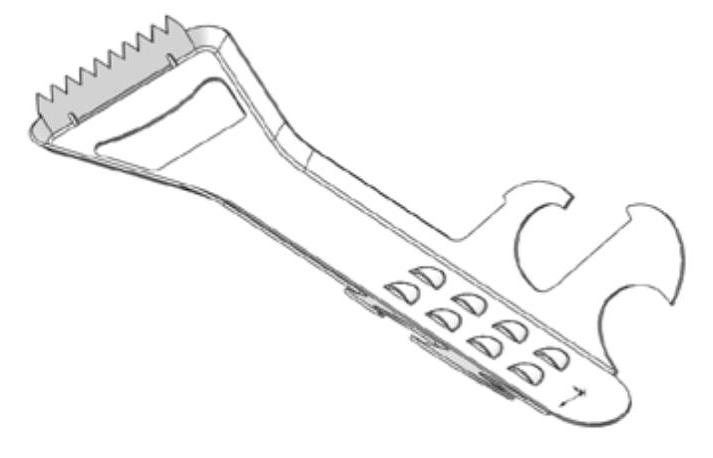

图8-81 阵列成形特征
