启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图8-3所示。

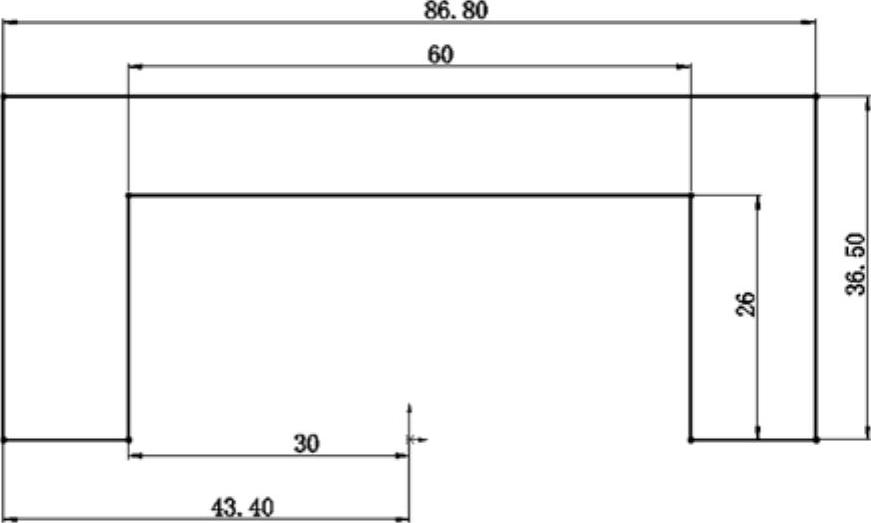

图8-3 绘制草图

创建基体法兰。单击“钣金”工具栏中的“基体法兰”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中键入厚度值1.00mm，其他参数取默认值，如图8-4所示。然后单击“确定”按钮，创建基体法兰，如图8-5所示。

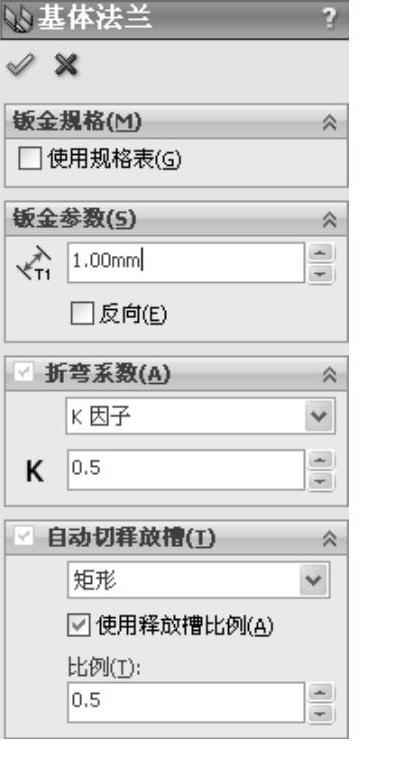

图8-4 “基体法兰”属性管理器(www.daowen.com)

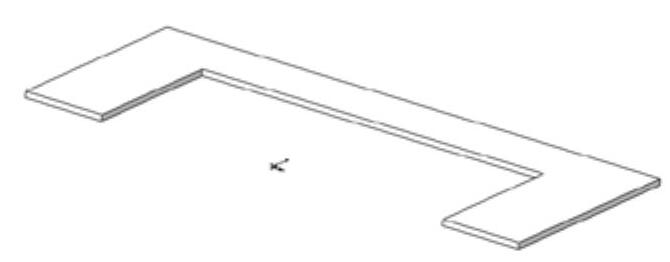

图8-5 创建基体法兰

创建边线法兰。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择如图8-6所示的边线，选择“内部虚拟交点”，“折弯在外”类型，输入角度为90°，输入长度为27.00mm，取消选中“使用默认半径”复选框，输入半径为0.50mm，其他参数取默认值，如图8-6所示。然后单击“确定”按钮，创建边线法兰，如图8-7所示。

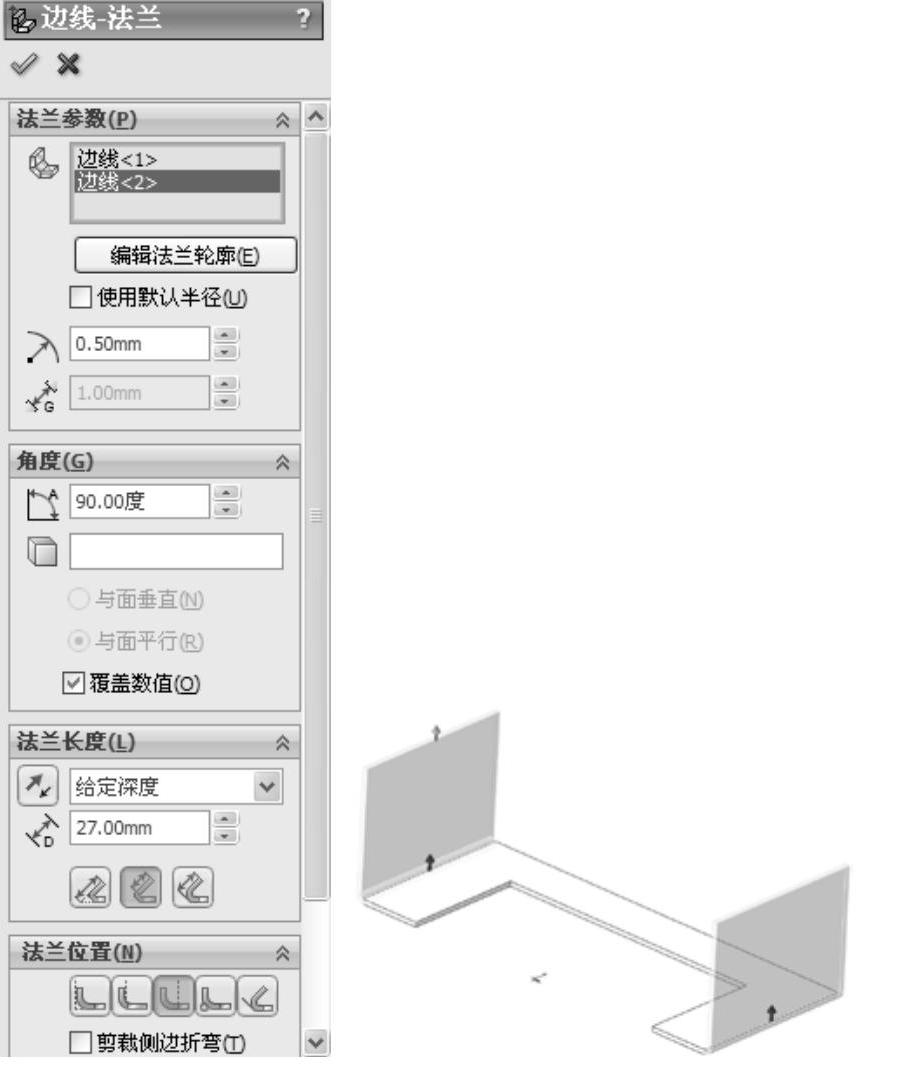

图8-6 “边线-法兰”属性管理器

图8-7 创建边线法兰
