【摘要】:在视图中选择图7-185中的面3,然后单击“标准视图”工具栏中的“正视于”按钮,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标,进入草图绘制状态。单击“特征”工具栏中的“拉伸切除”按钮,或执行“插入”→“切除”→“拉伸”菜单命令,弹出“切除-拉伸”属性管理器,设置终止条件为“完全贯穿”,其他参数取默认值。然后单击“确定”按钮,线性阵列按钮孔如图7-195所示。

如何创建按钮孔和装饰槽?

978-7-111-38504-2-Part03-455.jpg设置基准面。在视图中选择图7-185中的面3,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-456.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标978-7-111-38504-2-Part03-457.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-458.jpg绘制草图。单击“草图”工具栏中的“边角矩形”按钮978-7-111-38504-2-Part03-459.jpg,绘制草图,并标注智能尺寸,如图7-186所示。

978-7-111-38504-2-Part03-460.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-461.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”,其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-462.jpg,切除零件如图7-187所示。

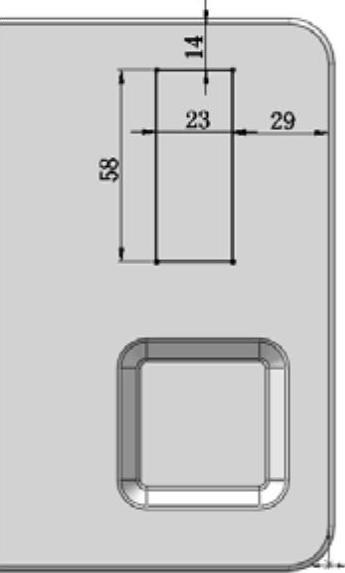

图7-186 绘制草图

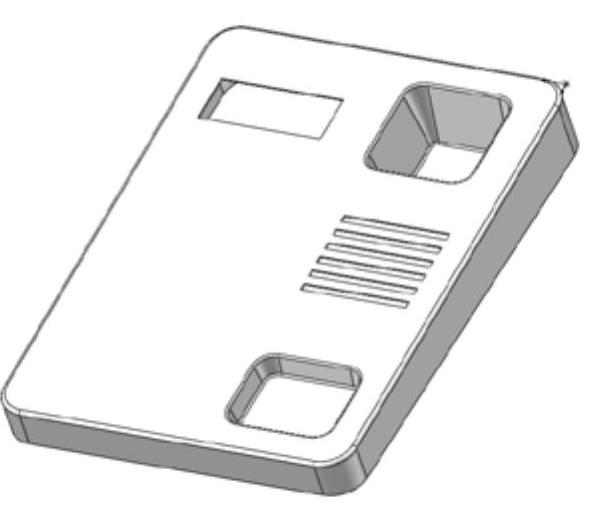

图7-187 切除零件

978-7-111-38504-2-Part03-465.jpg设置基准面。在视图中选择图7-185中的面3,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-466.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标978-7-111-38504-2-Part03-467.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-468.jpg绘制草图。单击“草图”工具栏中的“边角矩形”按钮978-7-111-38504-2-Part03-469.jpg,绘制草图,并标注智能尺寸,如图7-188所示。

978-7-111-38504-2-Part03-470.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-471.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,弹出“切除-拉伸”属性管理器,设置终止条件为“完全贯穿”,其他参数取默认值,然后单击“确定”按钮978-7-111-38504-2-Part03-472.jpg,切除零件如图7-189所示。

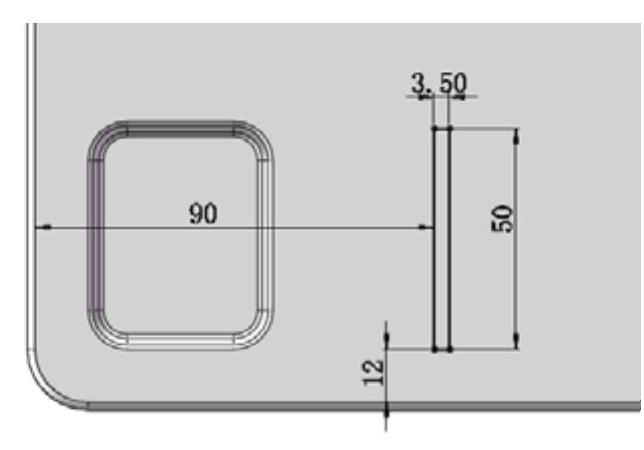

图7-188 绘制草图

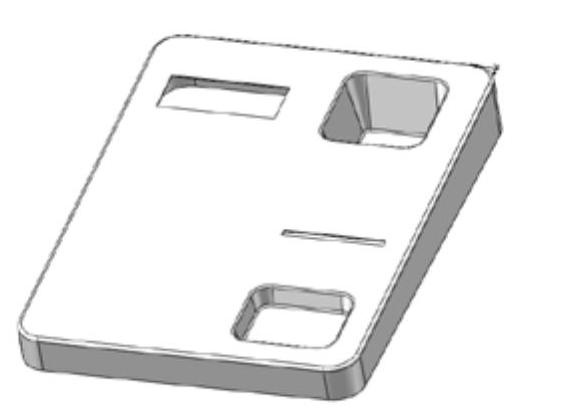

图7-189 切除零件

978-7-111-38504-2-Part03-475.jpg阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part03-476.jpg,或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令,弹出“线性阵列”属性管理器,在视图中选择竖直边线为阵列方向,输入阵列距离为8.00mm,个数为6,选择上一步创建的切除特征为要阵列的特征,如图7-190所示。然后单击“确定”按钮978-7-111-38504-2-Part03-477.jpg,阵列切除特征如图7-191所示。

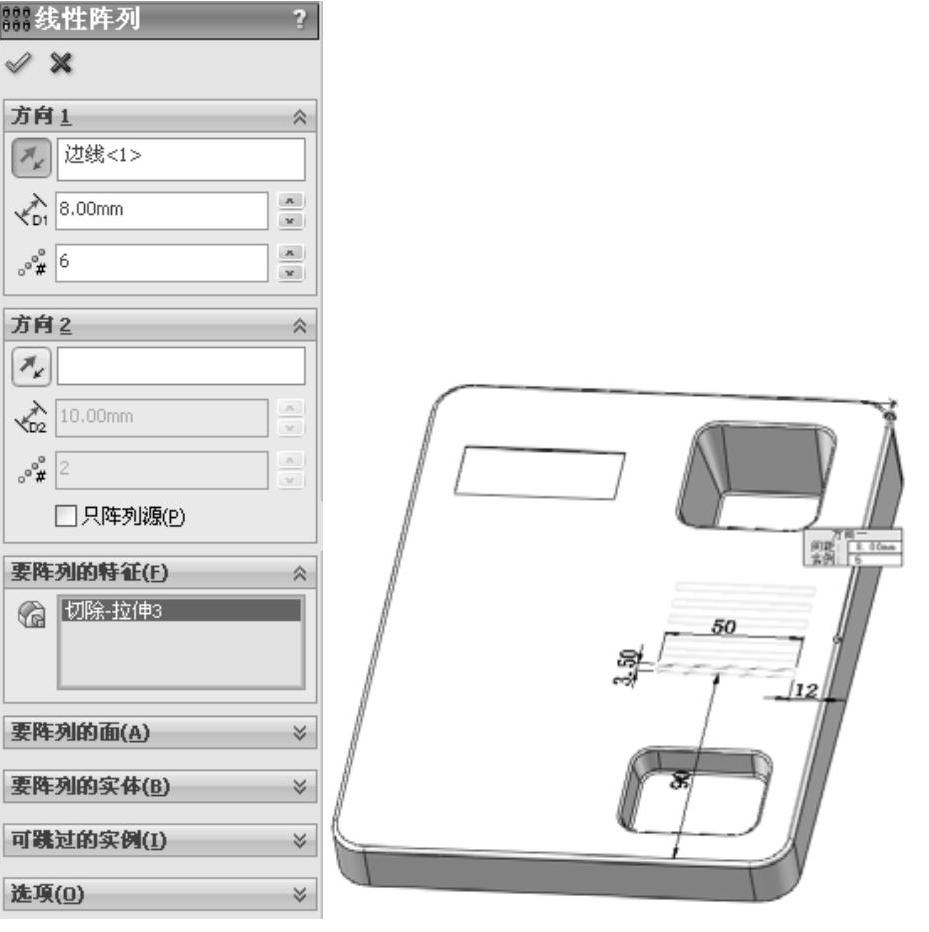

图7-190 “线性阵列”属性管理器


图7-191 阵列切除特征

978-7-111-38504-2-Part03-480.jpg设置基准面。在视图中选择图7-185中的面3,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-481.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标978-7-111-38504-2-Part03-482.jpg,进入草图绘制状态。(www.daowen.com)

978-7-111-38504-2-Part03-483.jpg绘制草图。单击“草图”工具栏中的“椭圆”按钮978-7-111-38504-2-Part03-484.jpg,绘制草图,并标注智能尺寸,如图7-192所示。

978-7-111-38504-2-Part03-485.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-486.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,弹出“切除-拉伸”属性管理器,设置终止条件为“完全贯穿”,其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-487.jpg,切除零件如图7-193所示。

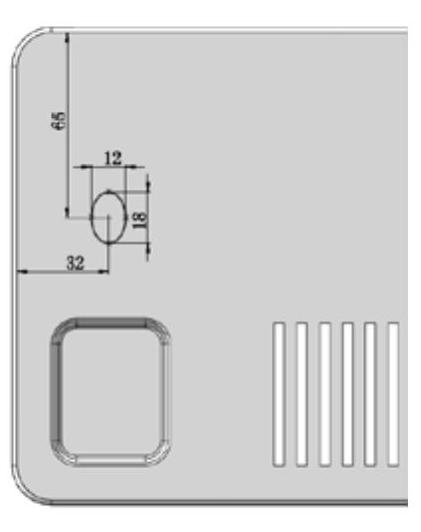

图7-192 绘制草图

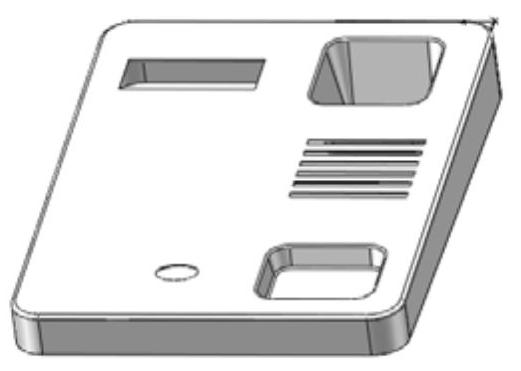

图7-193 切除零件

978-7-111-38504-2-Part03-490.jpg阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part03-491.jpg,或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令,弹出“线性阵列”属性管理器,在视图中选择竖直边线为阵列方向1,输入阵列距离为24.00mm,个数为4;选择水平边线为阵列方向2,输入阵列距离为24.00mm,个数为3,选择上一步创建的切除特征为要阵列的特征,如图7-194所示。然后单击“确定”按钮978-7-111-38504-2-Part03-492.jpg,线性阵列按钮孔如图7-195所示。

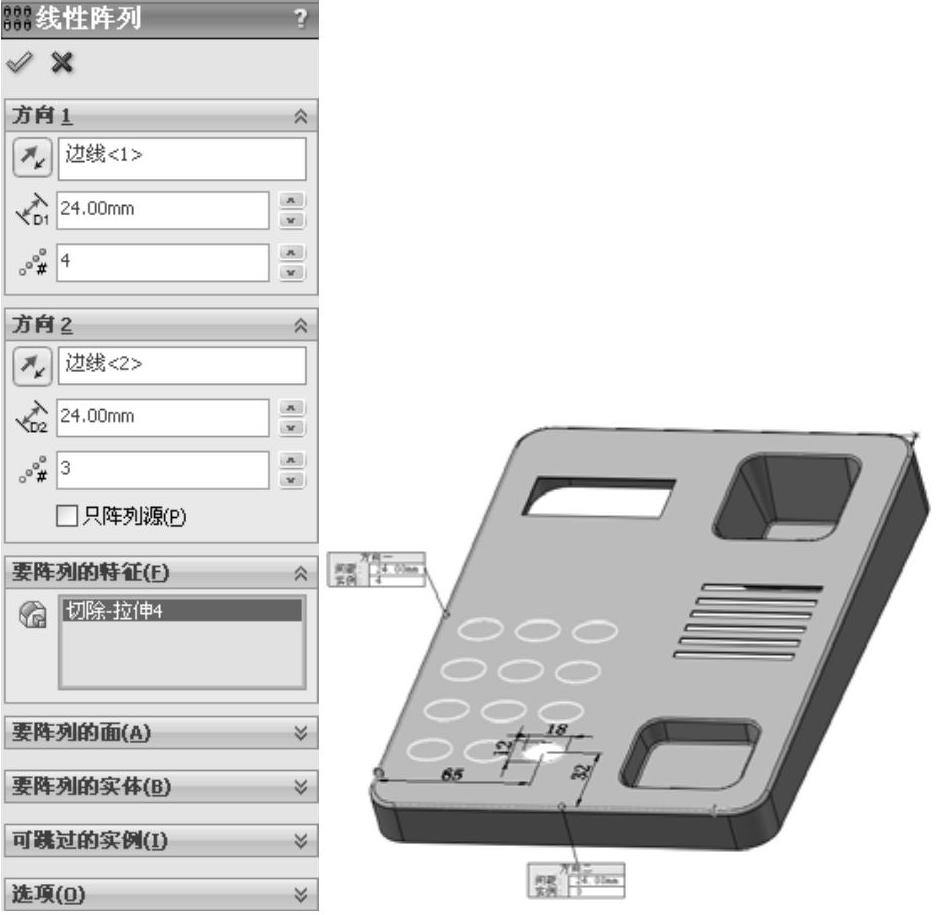

图7-194 “线性阵列”属性管理器

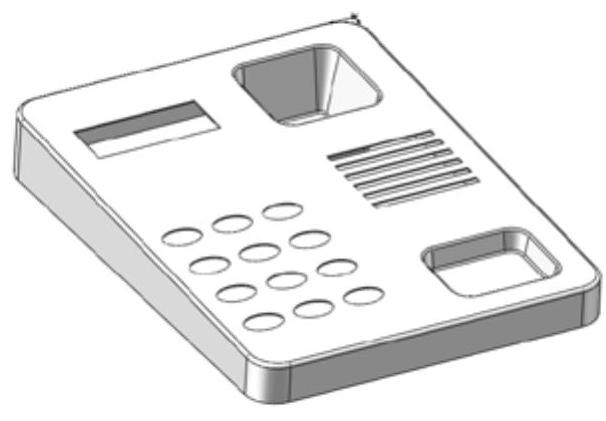

图7-195 线性阵列按钮孔

978-7-111-38504-2-Part03-495.jpg设置基准面。在视图中选择图7-185中的面3,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-496.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标978-7-111-38504-2-Part03-497.jpg,进入草图绘制状态。

978-7-111-38504-2-Part03-498.jpg绘制草图。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part03-499.jpg和“圆”按钮978-7-111-38504-2-Part03-500.jpg,绘制草图,并标注智能尺寸,如图7-196所示。

978-7-111-38504-2-Part03-501.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-502.jpg,或执行“插入”→“切除”→“拉伸”菜单命令,弹出“切除-拉伸”属性管理器,设置终止条件为“完全贯穿”,其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-503.jpg,切除零件如图7-197所示。

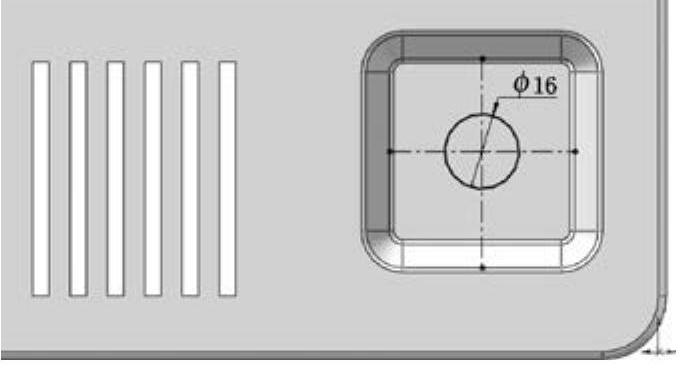

图7-196 绘制草图


图7-197 切除零件
