启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”属性管理器中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心矩形”按钮，绘制草图，并标注智能尺寸，如图7-164所示。

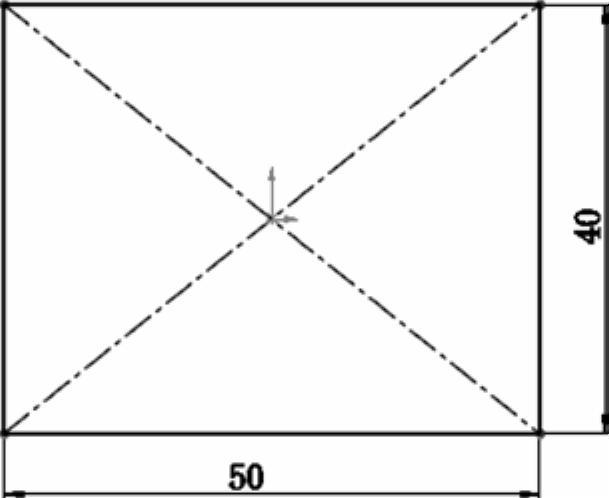

图7-164 绘制草图

拉伸实体。单击“特征”工具栏中的“拉伸凸台/基体”按钮，或执行“插入”→“凸台/基体”→“拉伸”菜单命令，弹出“凸台-拉伸”属性管理器，设置终止条件为“给定深度”，输入拉伸距离为10.00mm，其他参数取默认值，如图7-165所示。然后单击“确定”按钮，拉伸实体如图7-166所示。

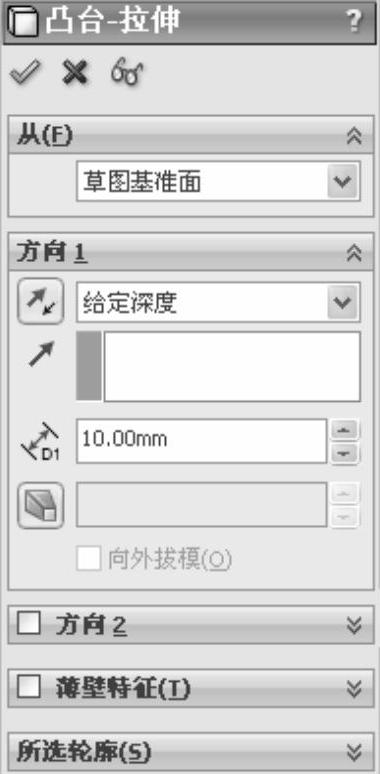

图7-165 “凸台-拉伸”属性管理器

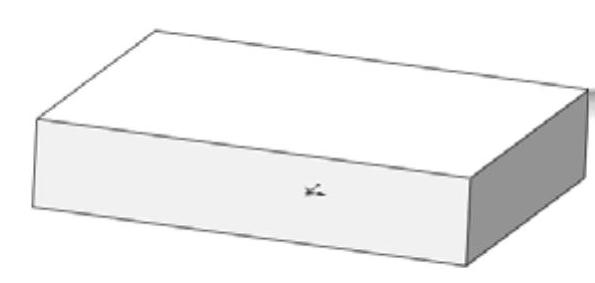

图7-166 拉伸实体

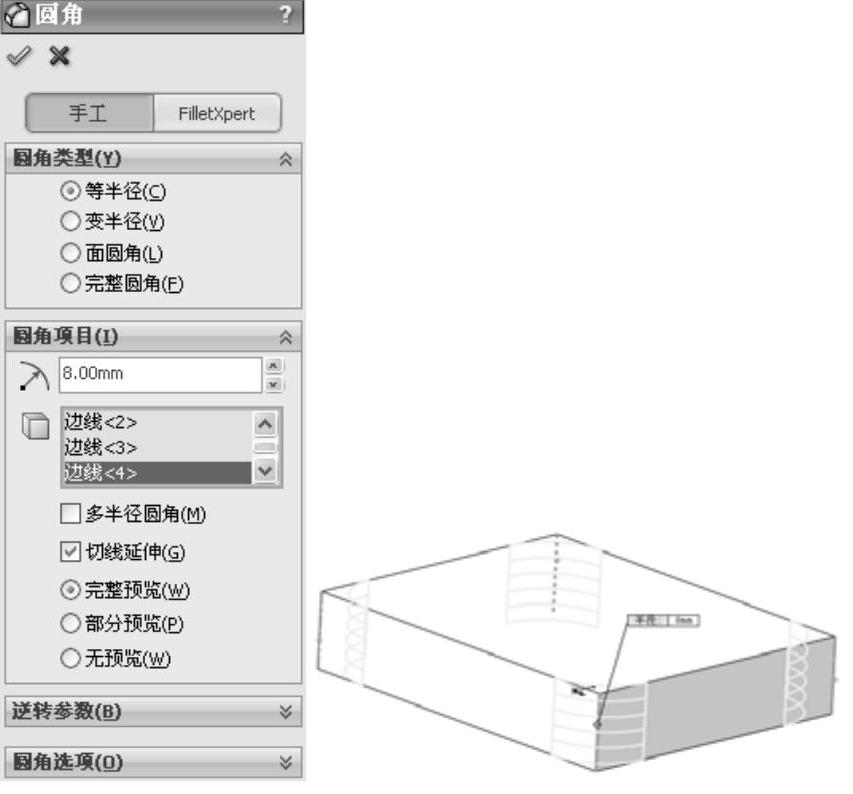

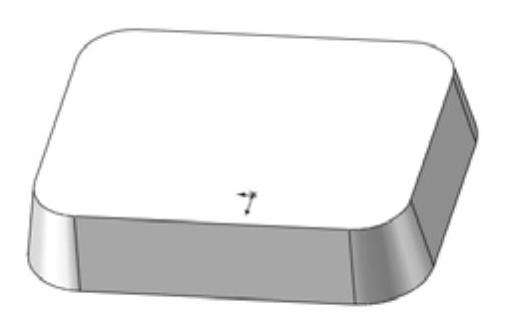

圆角处理。单击“特征”工具栏中的“圆角”按钮，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择长方体的4条竖直边，输入圆角半径为8.00mm，如图7-167所示。然后单击“确定”按钮，圆角处理如图7-168所示。

图7-167 “圆角”属性管理器

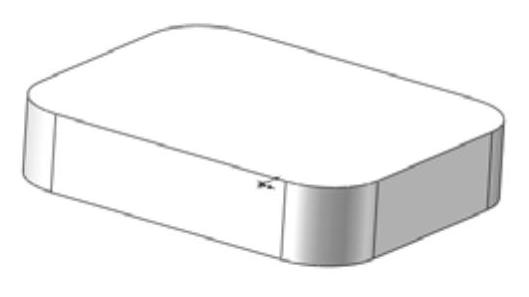

图7-168 圆角处理

拔模处理。单击“特征”工具栏中的“拔模”按钮，或执行“插入”→“特征”→“拔模”菜单命令，弹出“拔模”属性管理器，在视图中选择长方体的下表面为中性面，输入拔模角度为10°，选择视图中的长方体的各个侧面为拔模面，如图7-169所示。然后单击“确定”按钮，拔模处理如图7-170所示。

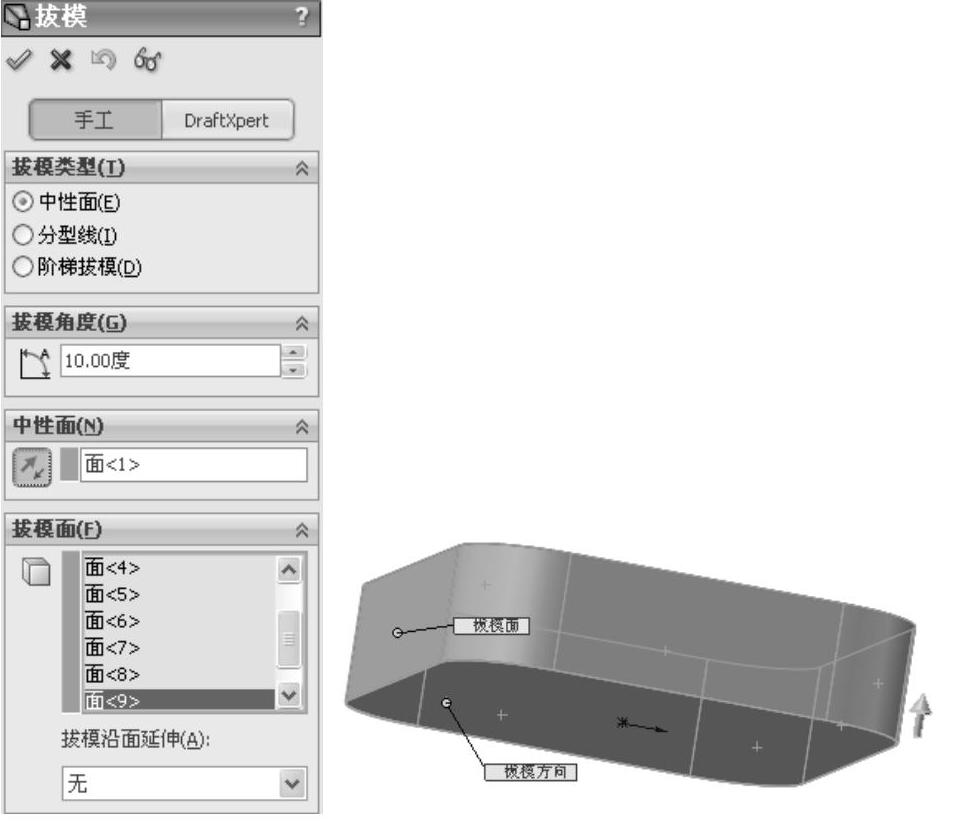

图7-169 “拔模”属性管理器

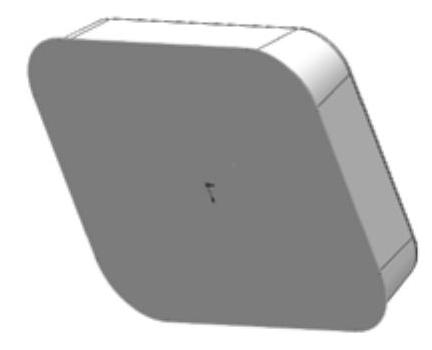

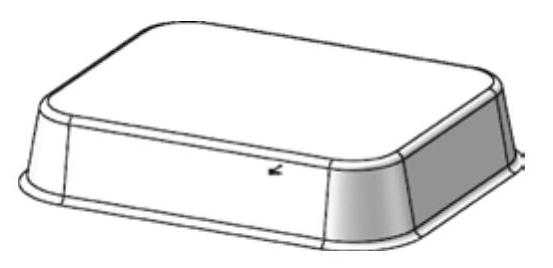

图7-170 拔模处理

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

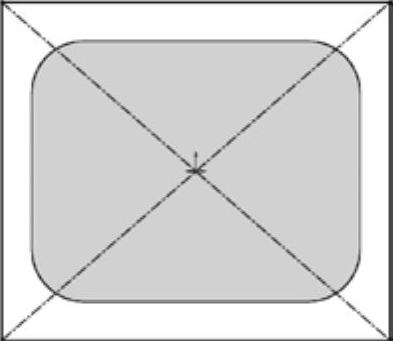

绘制草图。单击“草图”工具栏中的“中心矩形”按钮，绘制草图如图7-171所示。

图7-171 绘制草图

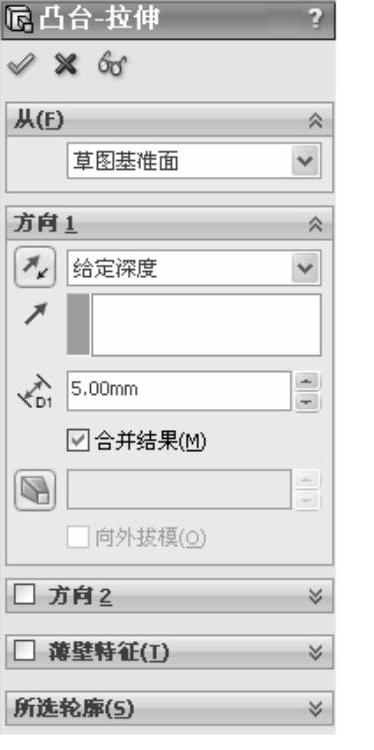

拉伸实体。单击“特征”工具栏中的“拉伸凸台/基体”按钮，或执行“插入”→“凸台/基体”→“拉伸”菜单命令，弹出“凸台-拉伸”属性管理器，设置终止条件为“给定深度”，输入拉伸距离为5.00mm，其他参数取默认值，如图7-172所示。然后单击“确定”按钮，拉伸实体如图7-173所示。

图7-172 “凸台-拉伸”属性管理器

图7-173 拉伸实体

圆角处理。单击“特征”工具栏中的“圆角”按钮，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择如图7-174所示的两条边线，输入圆角半径为1.00mm，然后单击“确定”按钮，圆角处理如图7-175所示。

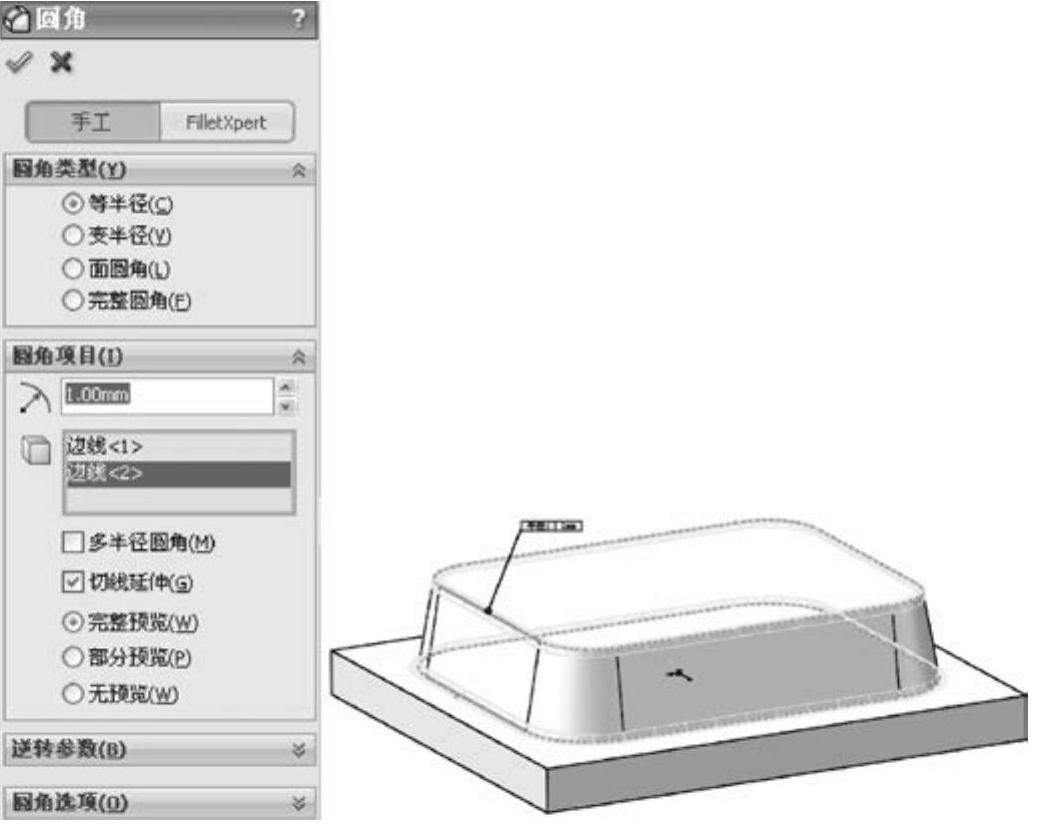

图7-174 “圆角”属性管理器(www.daowen.com)

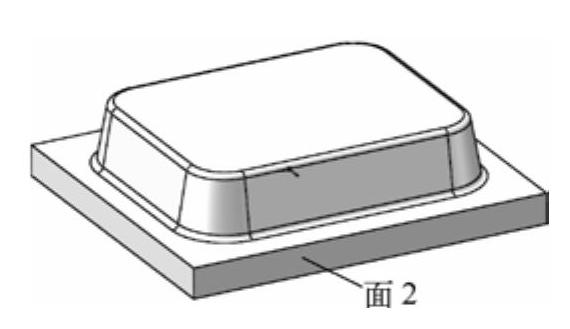

图7-175 圆角处理

绘制草图。在视图中选择图7-175所示的面2作为绘图基准面，然后单击“草图”工具栏中的“转换实体引用”按钮，将草图绘制面转换为草图。

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，弹出“切除-拉伸”属性管理器，设置终止条件为“完全贯穿”，其他参数取默认值，如图7-176所示。然后单击“确定”按钮，切除零件如图7-177所示。

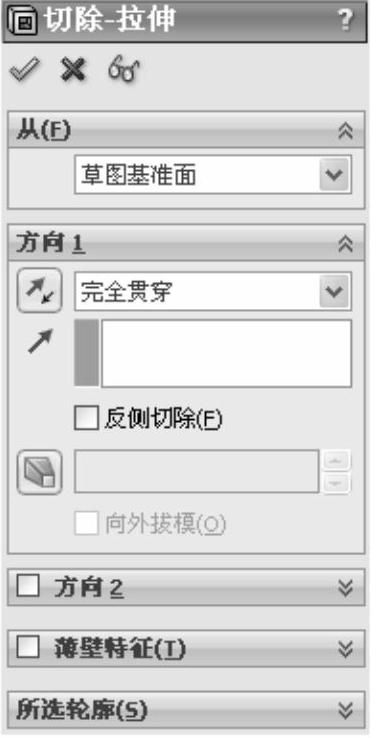

图7-176 “切除-拉伸”属性管理器

图7-177 切除零件

设置基准面。在视图中选择图7-178所示的表面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制成形工具定位草图。单击“草图”工具栏中的“转换实体引用”按钮，将选择表面转换成图素，如图7-179所示，单击“退出草图”按钮。

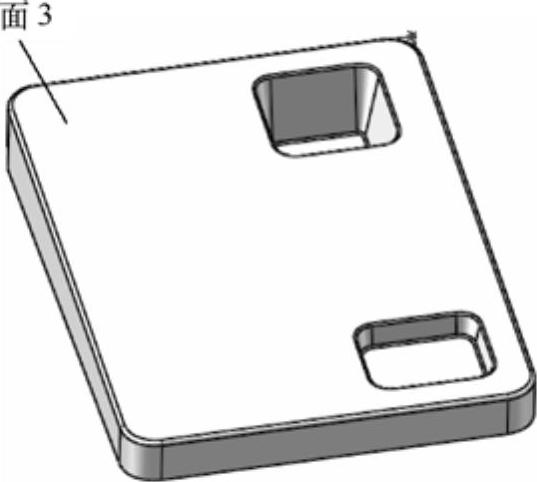

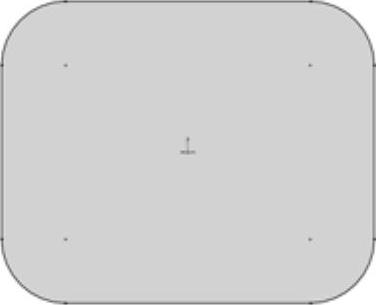

图7-178 选择草图绘制表面

图7-179 绘制草图

保存成形工具。单击“标准”工具栏中的“保存”按钮，或执行“文件”→“保存”菜单命令，在弹出的“另存为”属性管理器中输入文件名为“电话机成形工具2”，如图7-180所示，然后单击“保存”按钮，保存成形工具2。

保存成形工具。在“FeatureManager设计树”中右键单击成形工具零件名称，在弹出的快捷菜单中选择“添加到库”命令，如图7-181所示。这时将会弹出“添加到库”属性管理器，在“设计库文件夹”一栏中选择“lances”文件夹作为成形工具的保存位置，如图7-182所示。将此成形工具命名为“电话机成形工具2”，保存类型为“*.sldprt”，单击“确定”按钮，完成对成形工具的保存。

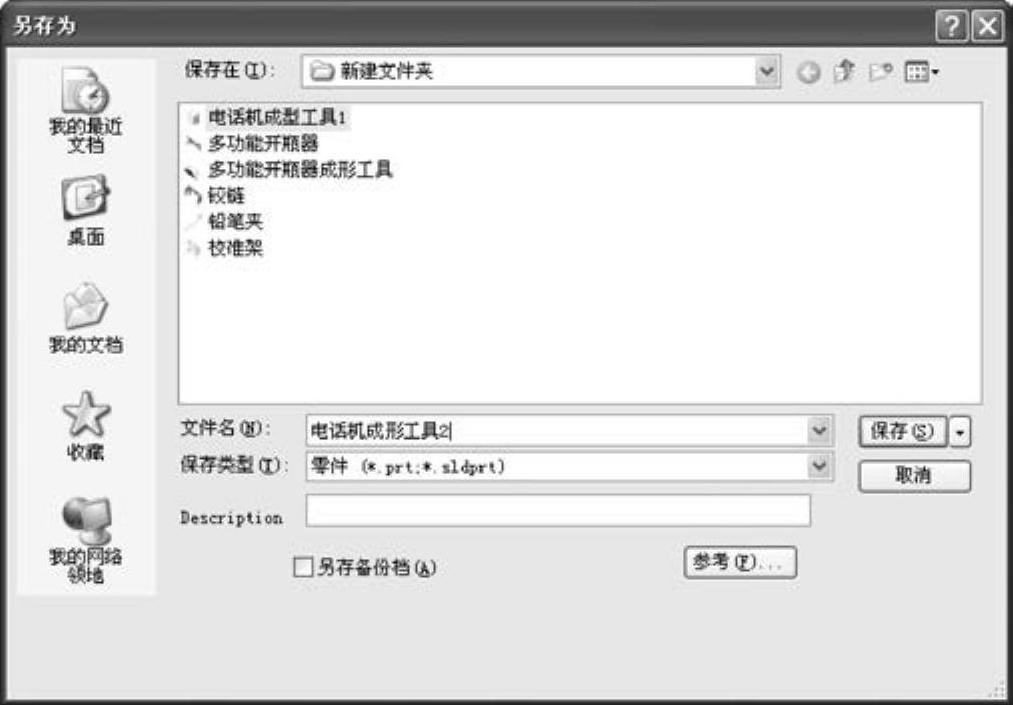

图7-180 “另存为”属性管理器

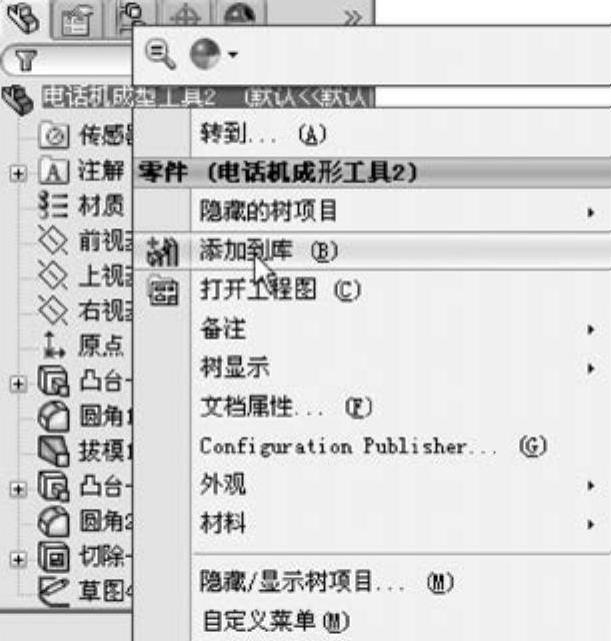

图7-181 快捷菜单

这时，单击系统右边的“设计库”按钮，根据如图7-182所示的路径可以找到保存的成形工具。

单击系统右边的“设计库”按钮，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图7-183所示。根据如图7-183所示的路径可以找到成形工具文件夹，找到需要添加的成形工具“电话机成形工具2”，将其拖放到钣金零件的侧面上。

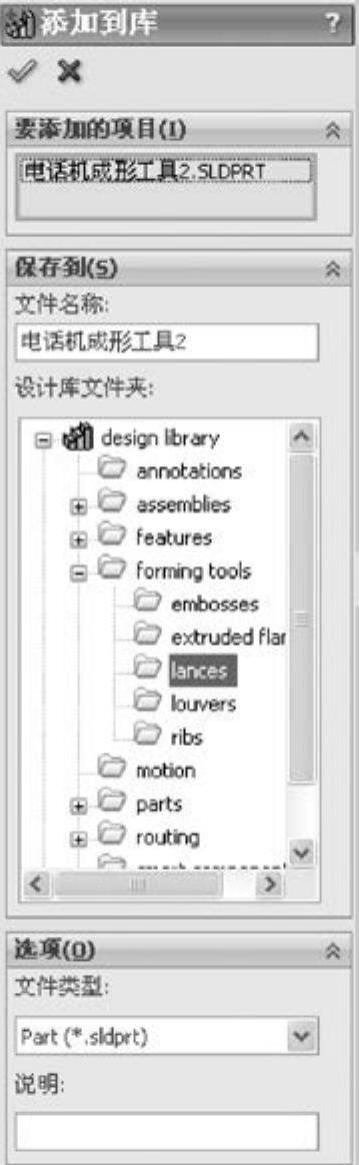

图7-182 “添加到库”属性管理器

图7-183 “设计库”对话框

单击“草图”工具栏中的“智能尺寸”按钮，标注出成形工具在钣金零件上的位置尺寸，如图7-184所示，最后单击“放置成形特征”属性管理器中的“完成”按钮，完成对成形工具的添加，结果如图7-185所示。

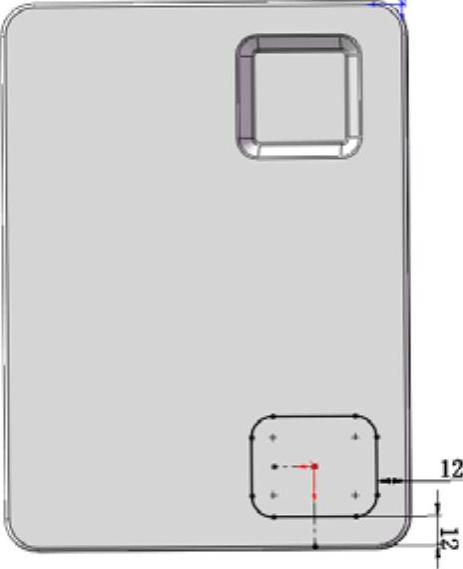

图7-184 标注草图尺寸

图7-185 添加成形工具2
