启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”属性管理器中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮和“绘制圆角”按钮，绘制草图，并标注智能尺寸，如图7-134所示。

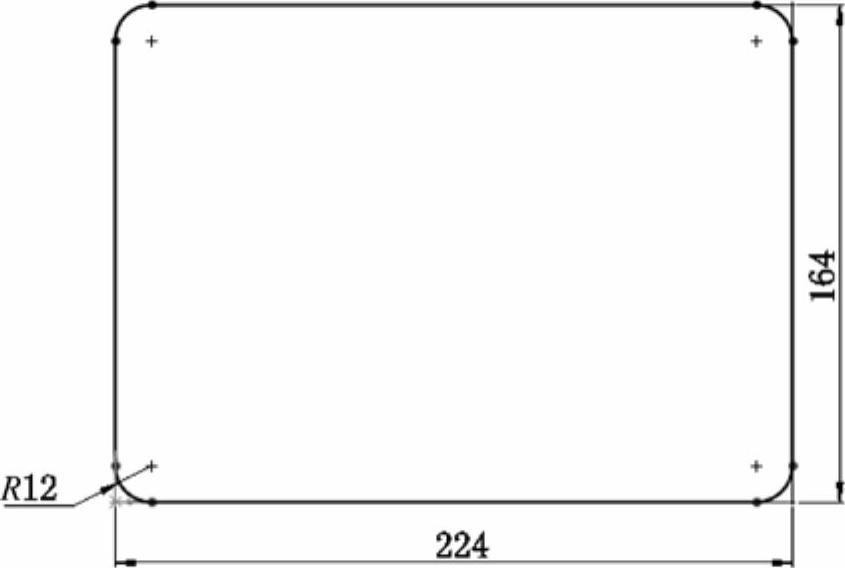

图7-134 绘制草图

创建基体法兰。单击“钣金”工具栏中的“基体法兰”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入厚度为0.70mm，其他参数取默认值，如图7-135所示。然后单击“确定”按钮，创建基体法兰，如图7-136所示。

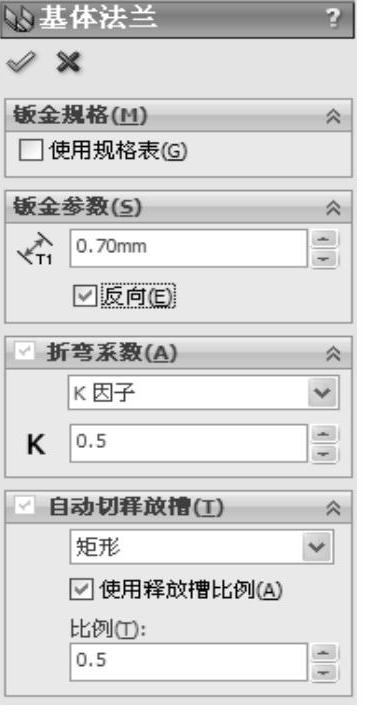

图7-135 “基体法兰”属性管理器

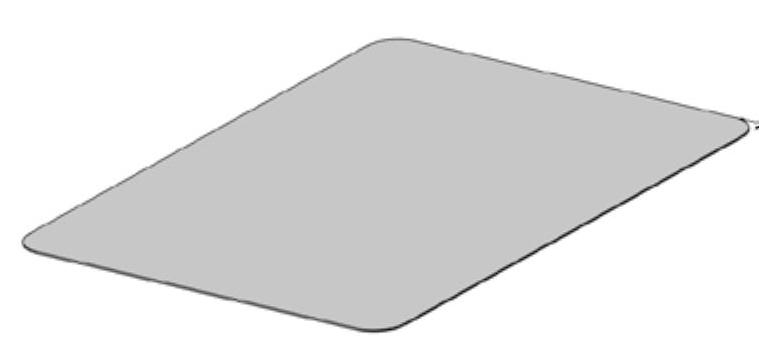

图7-136 创建基体法兰

生成边线法兰3。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，选择“内部虚拟交点”，“折弯在外”类型，输入长度为30.00mm，取消“使用默认半径”选项，输入半径为1.00mm，其他参数取默认值，在视图中选择基体法兰的四周边线，如图7-137所示。单击“确定”按钮，完成边线法兰的创建，如图7-138所示。

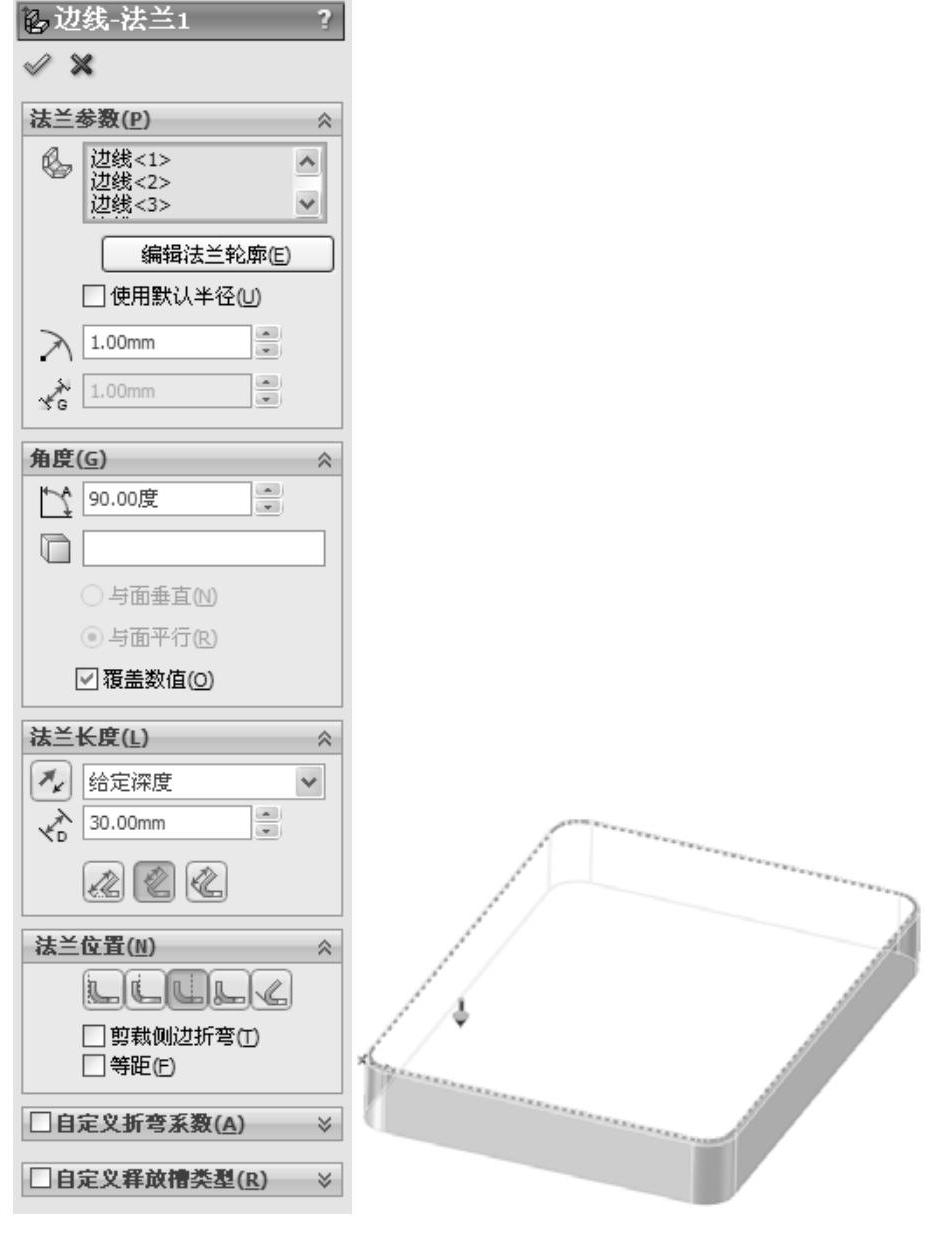

图7-137 “边线-法兰”属性管理器(www.daowen.com)

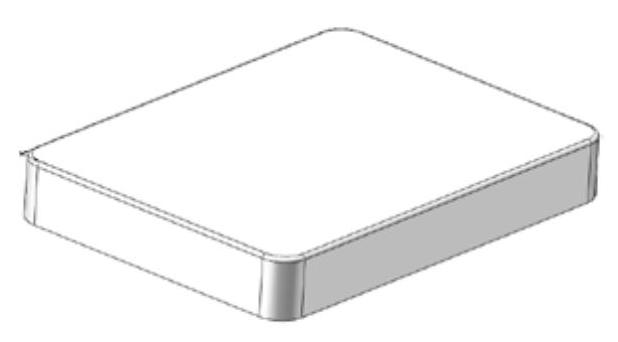

图7-138 创建边线法兰

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图7-139所示。

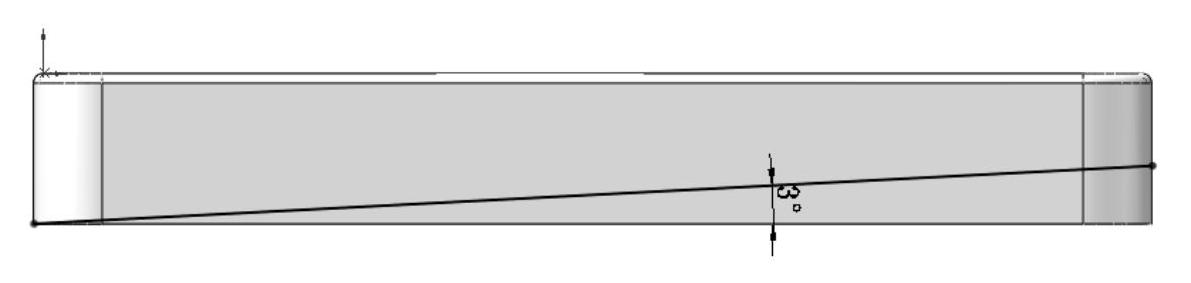

图7-139 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，弹出“切除-拉伸”属性管理器，设置“方向1”和“方向2”中的终止条件为“完全贯穿”，勾选“反侧切除”和“正交切除”复选框，其他参数取默认值，如图7-140所示。然后单击“确定”按钮，切除实体如图7-141所示。

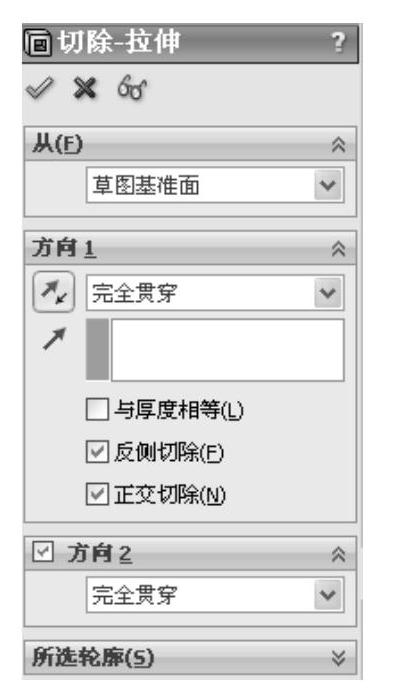

图7-140 “切除-拉伸”属性管理器

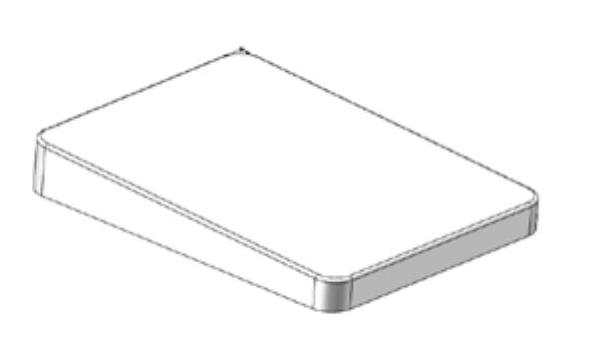

图7-141 切除实体
