用户可以自己创建新的成形工具,然后将其添加到“设计库”中备用。创建新的成形工具和创建其他实体零件的方法一样。下面举例说明创建一个新的成形工具的操作步骤。

【操作步骤】

1)创建一个新的文件,在操作界面左侧的“FeatureManager设计树”中选择“前视基准面”作为绘图基准面,然后单击“草图”工具栏中的“边角矩形”按钮978-7-111-38504-2-Part03-246.jpg,绘制一个矩形,如图7-119所示。


图7-118 修改后的“Boss-Extrudel”特征


图7-119 绘制矩形草图

2)执行“插入”→“凸台/基体”→“拉伸”菜单命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part03-249.jpg,在“深度”一栏中输入80.00mm,然后单击“确定”按钮978-7-111-38504-2-Part03-250.jpg,生成拉伸特征,如图7-120所示。

3)单击图7-120中的上表面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-251.jpg,将该表面作为绘制图形的基准面。在此表面上绘制一个“矩形”草图,如图7-121所示。

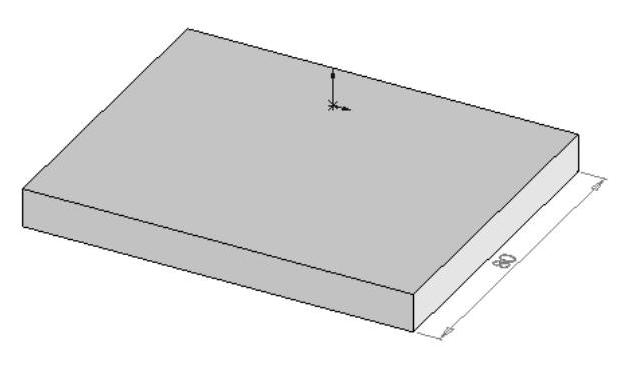

图7-120 生成拉伸特征

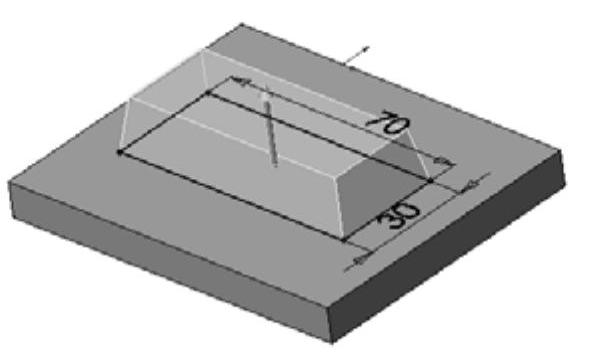

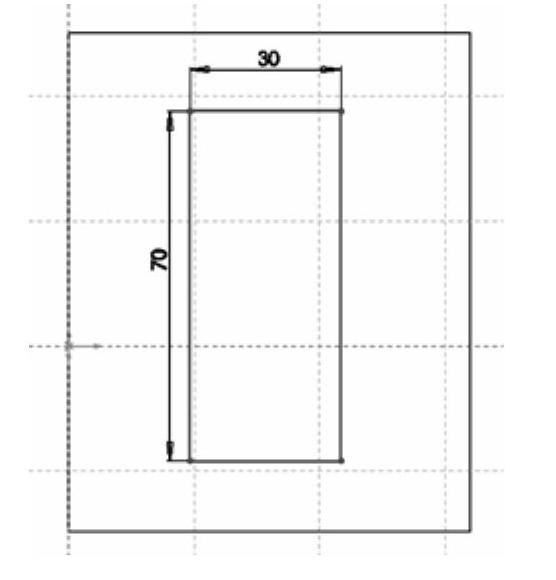

图7-121 绘制矩形草图

4)执行“插入”→“凸台/基体”→“拉伸”菜单命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part03-254.jpg,输入拉伸距离为15.00mm,输入数值拔模角度为10°,生成拉伸特征,如图7-122所示。

5)执行“插入”→“特征”→“圆角”菜单命令,或者单击“特征”工具栏中的“圆角”按钮978-7-111-38504-2-Part03-255.jpg,输入圆角半径为6.00mm,按住<Shift>键,依次选择拉伸特征的各个边线,如图7-123所示,然后单击“确定”按钮978-7-111-38504-2-Part03-256.jpg,生成圆角特征,如图7-124所示。


图7-122 生成拉伸特征

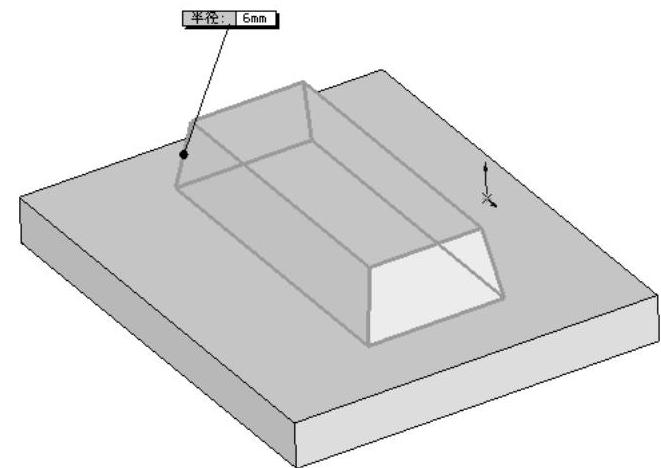

图7-123 选择圆角边线

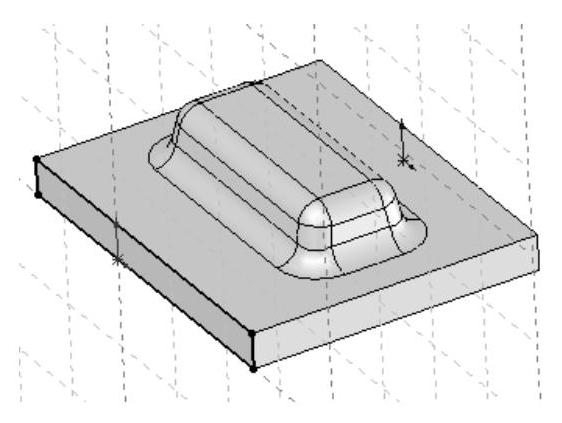

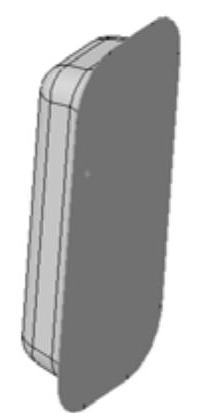

图7-124 生成圆角特征(www.daowen.com)

6)单击图7-124中矩形实体的一个侧面,然后单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-260.jpg,并单击“转换实体引用”按钮978-7-111-38504-2-Part03-261.jpg,转换实体引用如图7-125所示。

7)执行“插入”→“切除”→“拉伸”菜单命令,或者单击“特征”工具栏中的“切除拉伸”按钮978-7-111-38504-2-Part03-262.jpg,在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”,如图7-126所示,然后单击“确定”按钮978-7-111-38504-2-Part03-263.jpg

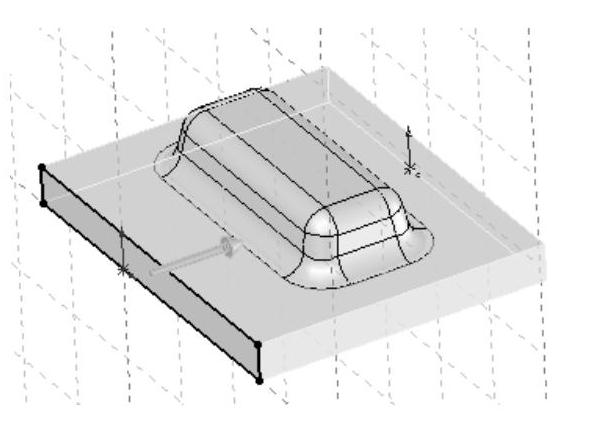

图7-125 转换实体引用


图7-126 完全贯通切除

8)单击图7-127中的底面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-266.jpg,将该表面作为绘制图形的基准面。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-267.jpg和“直线”按钮978-7-111-38504-2-Part03-268.jpg,以基准面的中心为圆心绘制一个圆和两条互相垂直的直线,如图7-128所示,单击“退出草图”按钮978-7-111-38504-2-Part03-269.jpg


图7-127 选择草图基准面

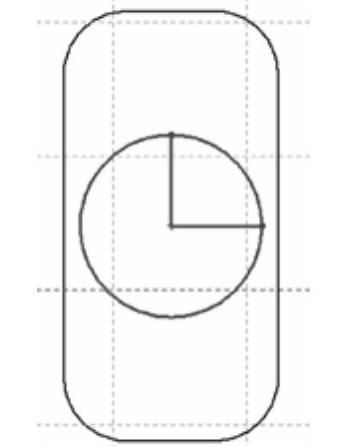

图7-128 绘制定位草图

注意

在步骤8)中绘制的草图是成形工具的定位草图,必须绘制,否则成形工具将不能放置到钣金零件上。

9)首先将零件文件保存,然后在操作界面左边成形工具零件的“FeatureManager设计树”中右键单击零件名称,在弹出的快捷菜单中选择“添加到库”命令,如图7-129所示,系统弹出“另存为”属性管理器,选择保存路径:Design Library\forming tools\embosses\,如图7-130所示,将此成形工具命名为“矩形凸台”,单击“保存”按钮,把新生成的成形工具保存在设计库中。添加到设计库中的“矩形凸台”成形工具如图7-131所示。


图7-129 选择“添加到库”命令

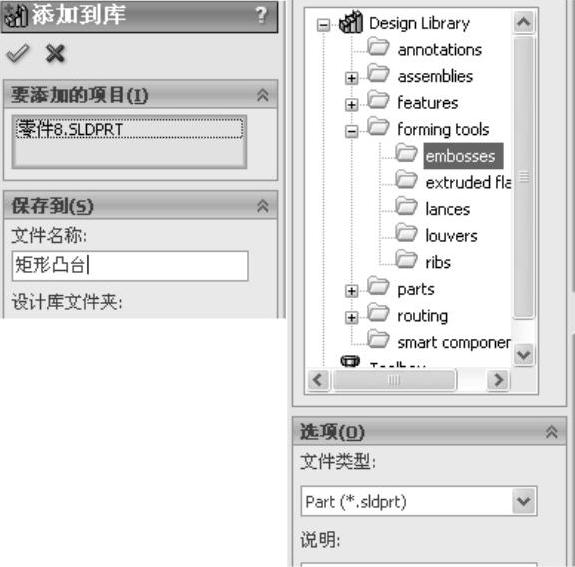

图7-130 保存成形工具到设计库

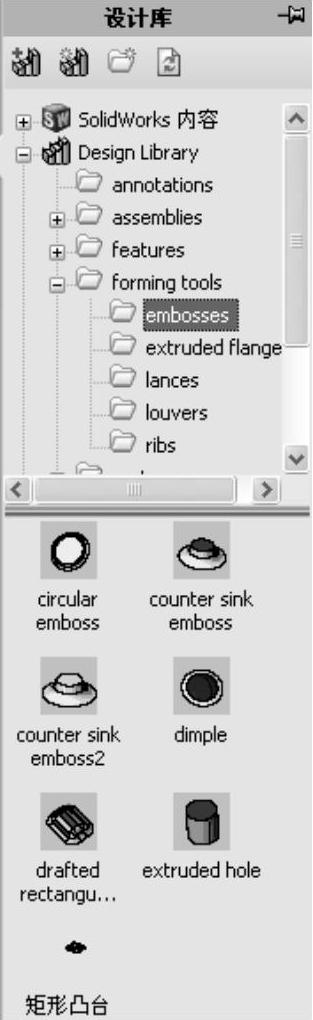

图7-131 添加到设计库中的“矩形凸台”成形工具
