SolidWorks软件自带的成形工具形成的特征在尺寸上不能满足用户使用要求，用户可以自行进行修改。
【操作步骤】
1）单击“设计库”按钮
，在“设计库”对话框中按照路径Design Library\forming tools\找到需要修改的成形工具，用鼠标双击成形工具按钮。例如，用鼠标双击embosses（凸起）工具中的“circular emboss”成形按钮，系统将会进入“circular emboss”成形特征的设计界面。
2）在左侧的“FeatureManager设计树”中右键单击“Boss-Extrudel”特征，在弹出的快捷菜单中单击“编辑草图”按钮
，如图7-115所示。

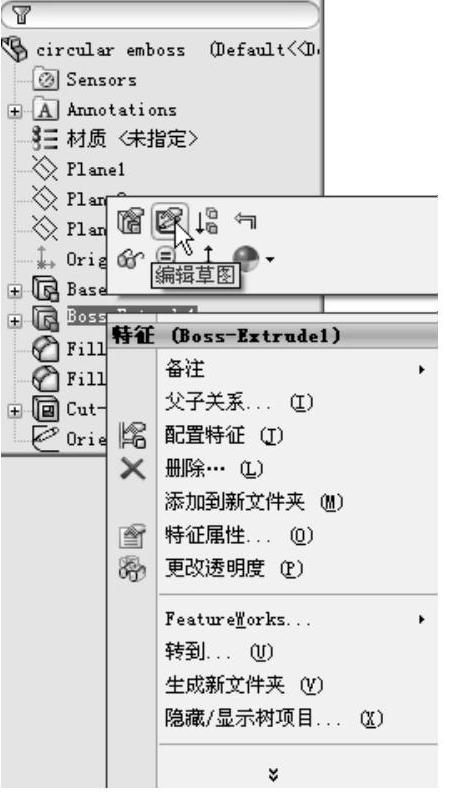

图7-115 编辑“Boss-Extrudel”特征草图
3）用鼠标双击草图中的圆直径尺寸，将其数值更改为70mm，然后单击“退出草图”按钮
，成形特征的尺寸将变大。(www.daowen.com)
4）在左侧的“FeatureManager设计树”中右键单击“Fillet2”特征，在弹出的快捷菜单中单击“编辑特征”按钮
，如图7-116所示。
5）在“Fillet2”属性管理器中更改圆角半径数值为10.00mm，如图7-117所示。单击“确定”按钮
，修改后的“Boss-Extrndel”特征如图7-118所示，执行“文件”→“保存”菜单命令保存成形工具。

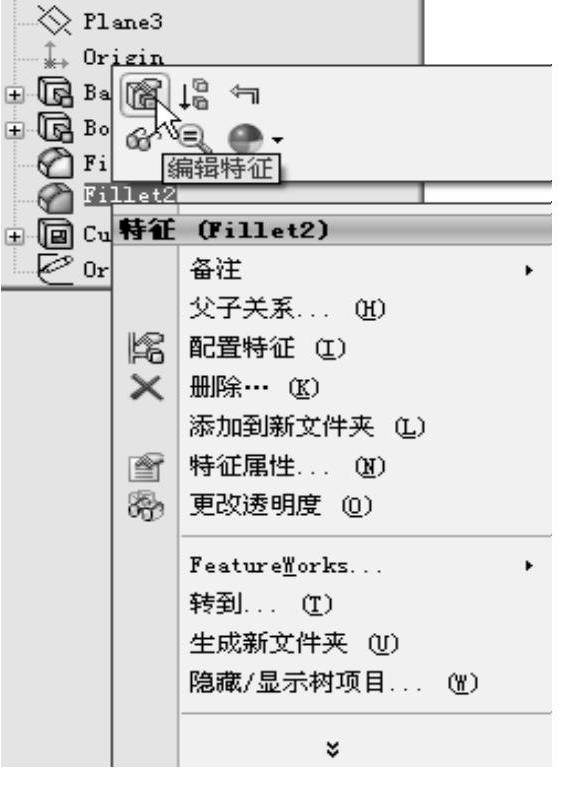

图7-116 编辑“Fillet2”特征

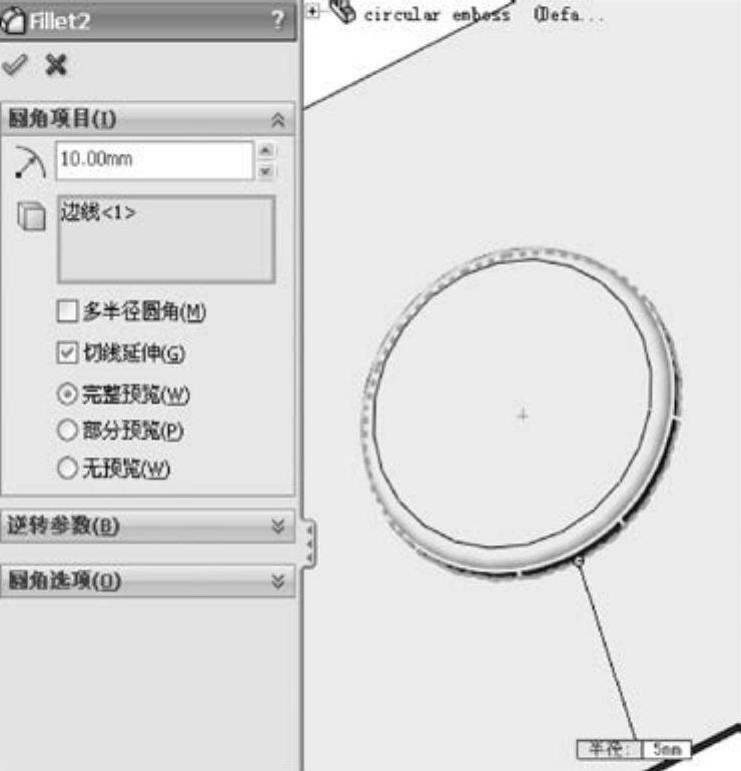

图7-117 更改“Fillet2”特征
