【操作步骤】

1）首先创建或者打开一个钣金零件文件。单击“设计库”按钮，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右击将其设置成“成形工具文件夹”，如图7-110所示，然后在该文件夹下可以找到5种成形工具的文件夹，在每一个文件夹中都有若干种成形工具，如图7-110所示。

2）在设计库中选择embosses（凸起）工具中的“circular emboss”成形按钮，按下鼠标左键，将其拖入钣金零件需要放置成形特征的表面，如图7-111所示。

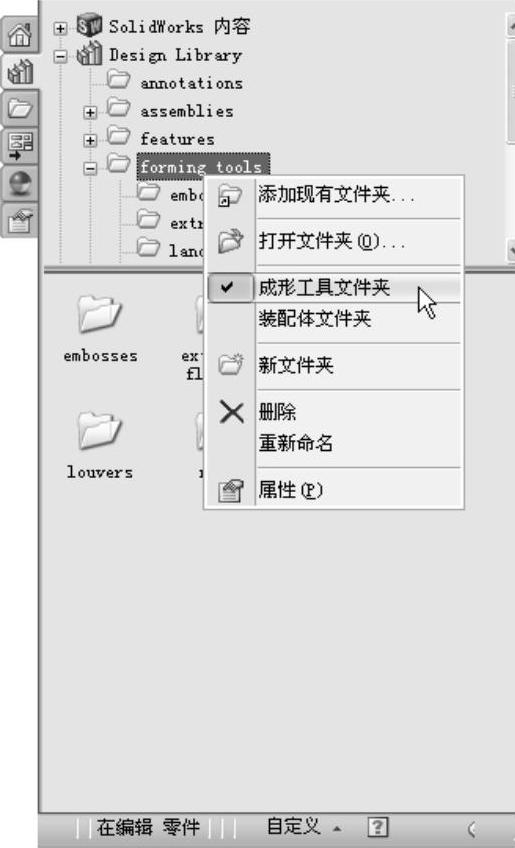

图7-110 成形工具的存在位置

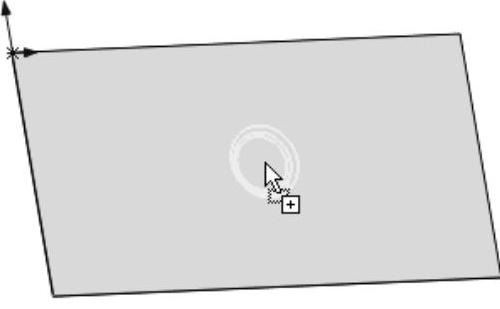

图7-111 将成形工具拖入放置表面

3）随意拖放的成形特征的位置并不一定合适，右键单击如图7-112所示的“编辑草图”按钮，为图形标注尺寸，如图7-113所示，最后退出草图，生成的成形特征如图7-114所示。

(www.daowen.com)

图7-112 编辑草图

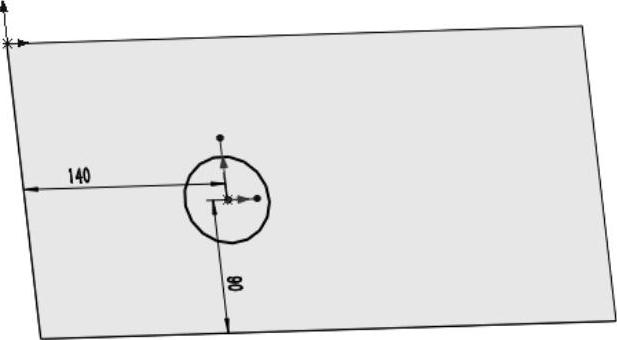

图7-113 标注成形特征位置尺寸

注意

使用成形工具时，默认情况下成形工具向下行进，即形成的特征方向是“凹”，如果要使其方向变为“凸”，需要在拖入成形特征的同时按下＜Tab＞键。

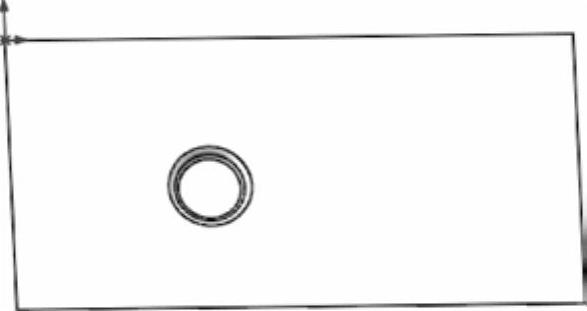

图7-114 生成的成形特征
