本实例多媒体演示参见配套光盘中的\\动画演示\第7章\7.4.13校准架.avi。

本例创建的校准架如图7-95所示。

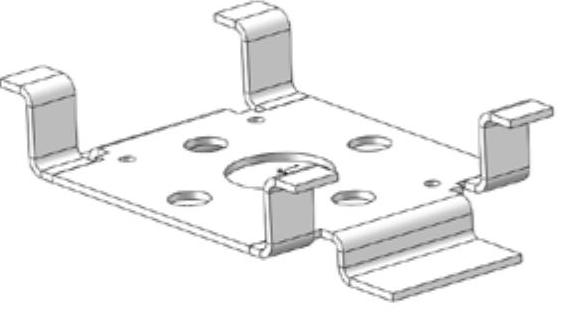

图7-95 校准架

思路分析

首先绘制草图，创建基体法兰，然后通过转折创建折弯，最后通过基体法兰创建支架。绘制校准架的流程图如图7-96所示。

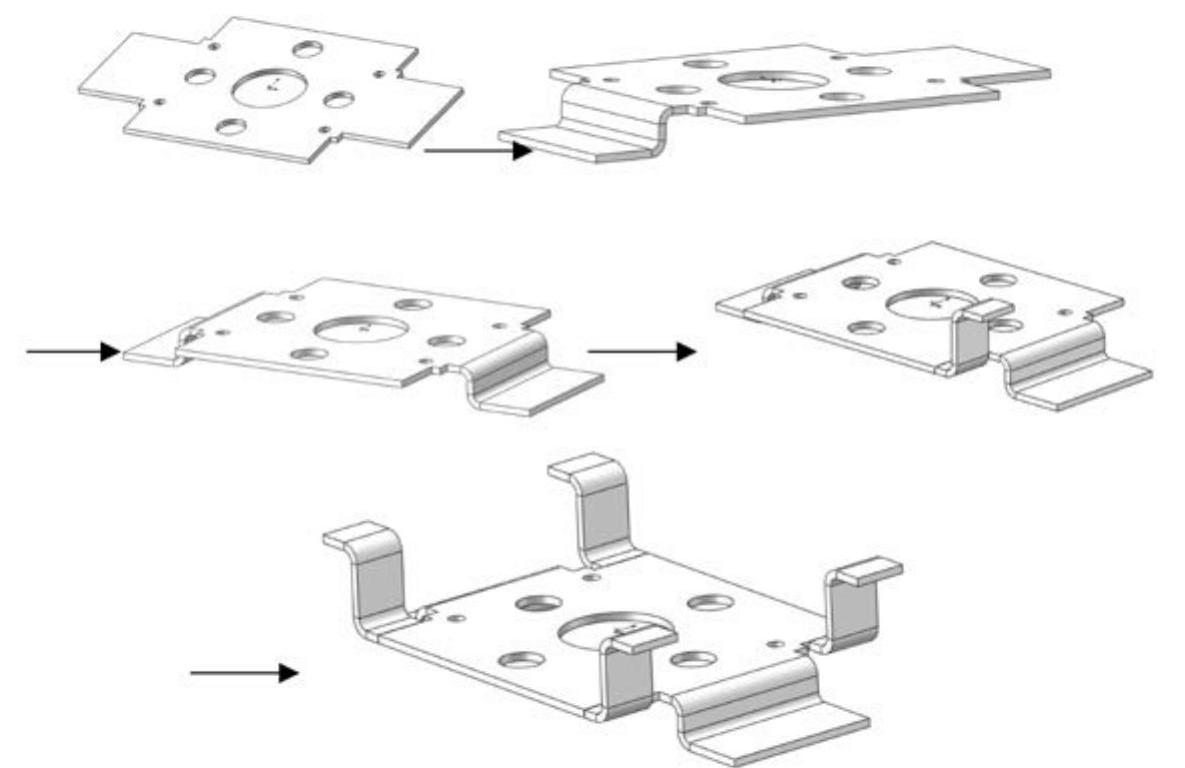

图7-96 绘制校准架的流程图

创建步骤

启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮和“圆”按钮，绘制草图，并标注智能尺寸，如图7-97所示。

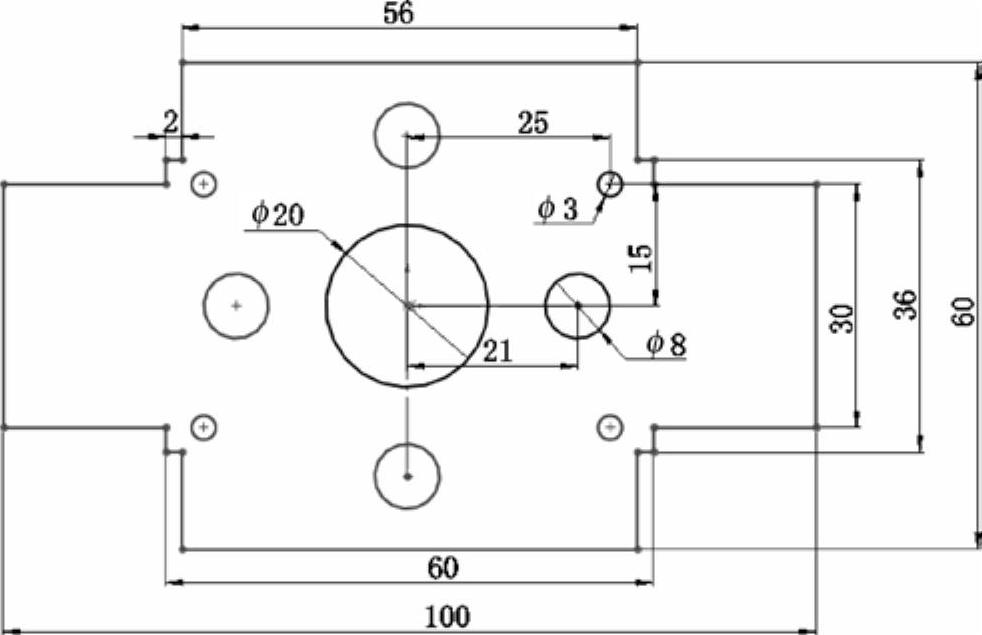

图7-97 绘制草图

创建基体法兰。单击“钣金”工具栏中的“基体法兰”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入厚度值为1.50mm，其他参数采取默认值，如图7-98所示。然后单击“确定”按钮，创建基体法兰，如图7-99所示。

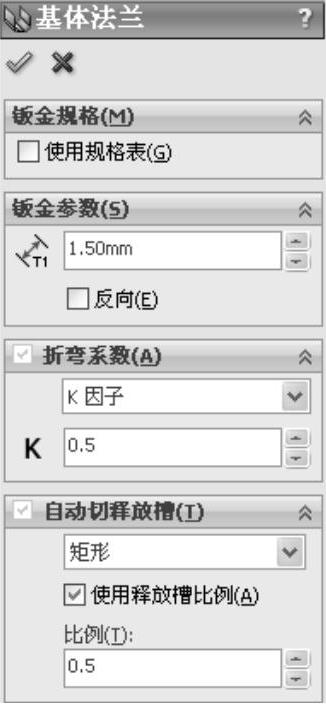

图7-98 “基体法兰”属性管理器

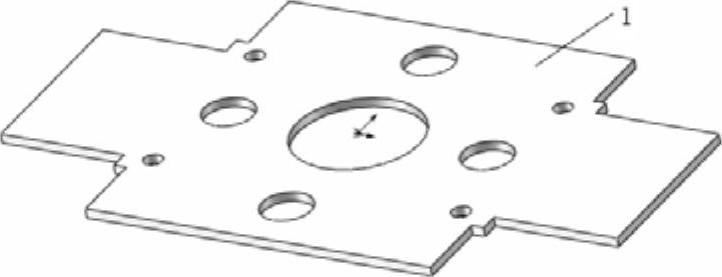

图7-99 创建基体法兰

设置基准面。选择如图7-99所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图7-100所示。

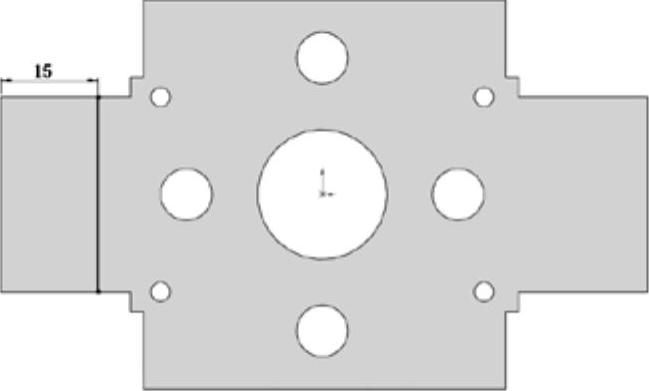

图7-100 绘制草图

转折。单击“钣金”工具栏中的“转折”按钮，或执行“插入”→“钣金”→“转折”菜单命令，在弹出的如图7-101所示的“转折”属性管理器中输入高度为9.00mm，选择尺寸位置为“总尺寸”，转折位置为“折弯中心线”，取消选中“使用默认半径”复选框，输入半径为1.50mm，然后单击“确定”按钮，转折后的图形如图7-102所示。(www.daowen.com)

重复步骤～步骤，在另一侧创建相同参数的转折，转折后的图形如图7-103所示。

设置基准面。选择如图7-103所示的面2，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”图标，进入草图绘制状态。

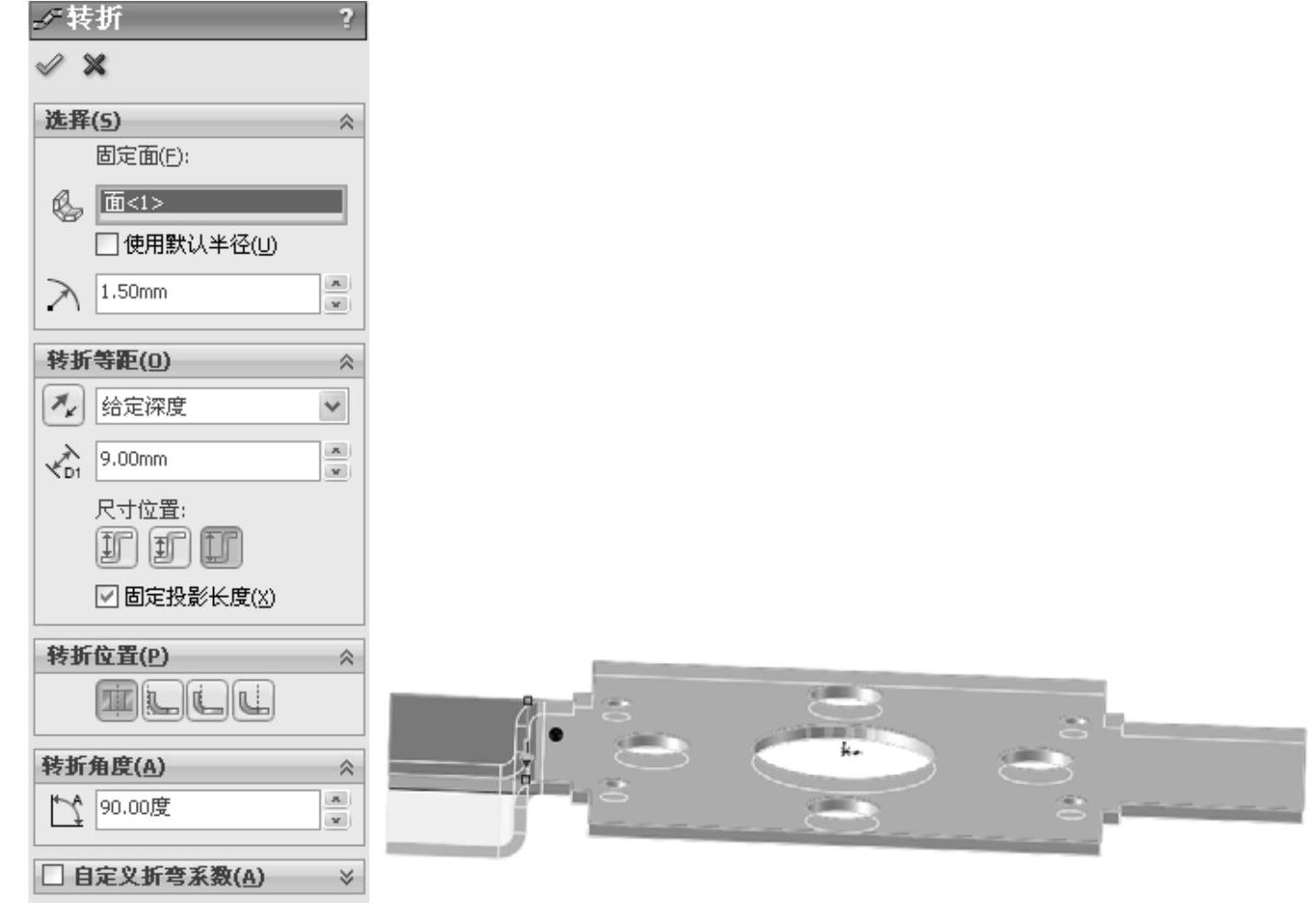

图7-101 “转折”属性管理器

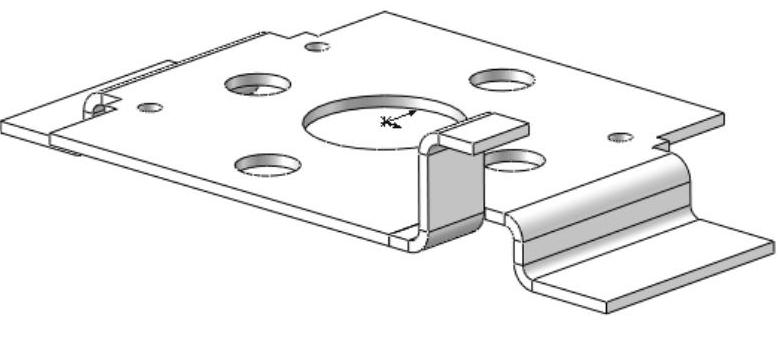

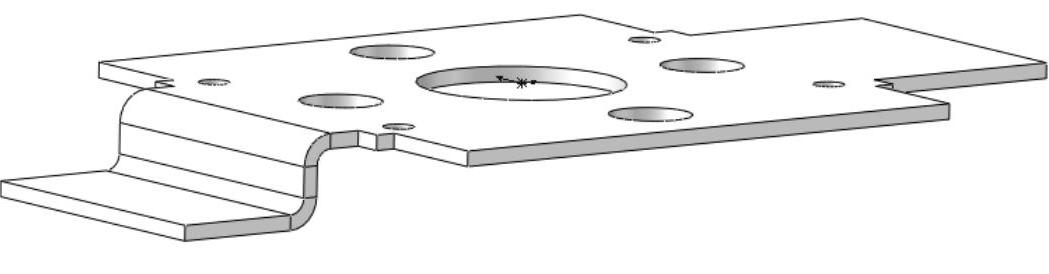

图7-102 转折后的图形

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图7-104所示。

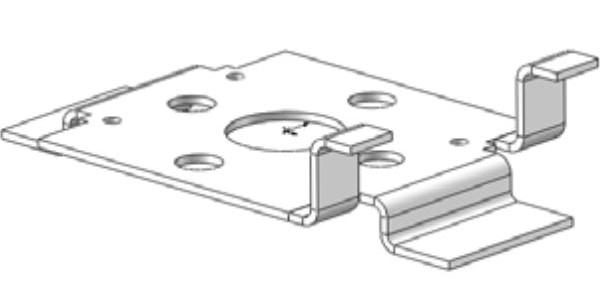

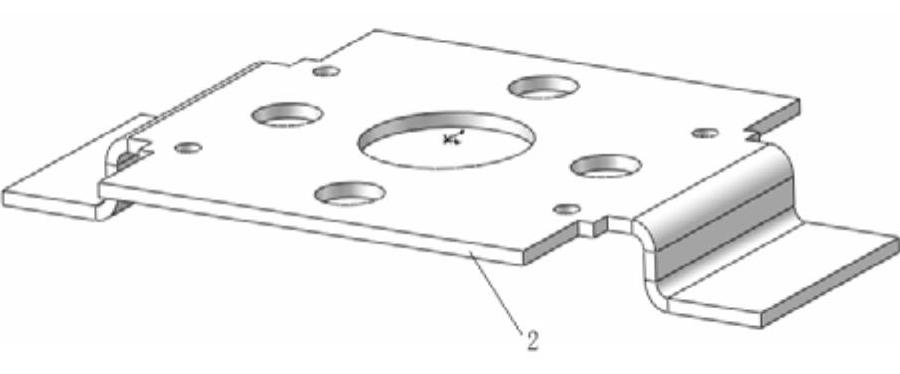

图7-103 转折后的图形

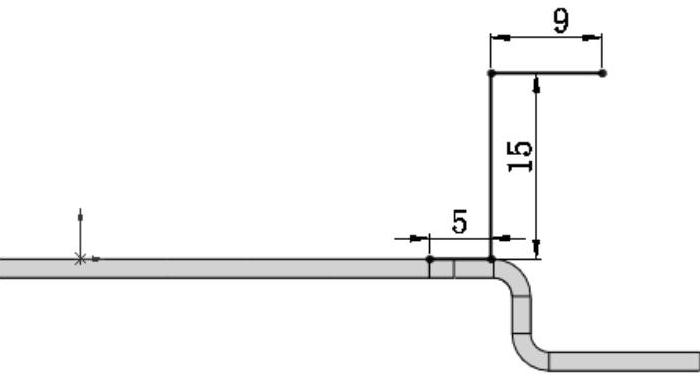

图7-104 绘制草图

创建基体法兰。单击“钣金”工具栏中的“基体法兰”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入厚度值1.50mm，其他参数采取默认值，如图7-105所示。然后单击“确定”按钮，创建基体法兰，如图7-106所示。

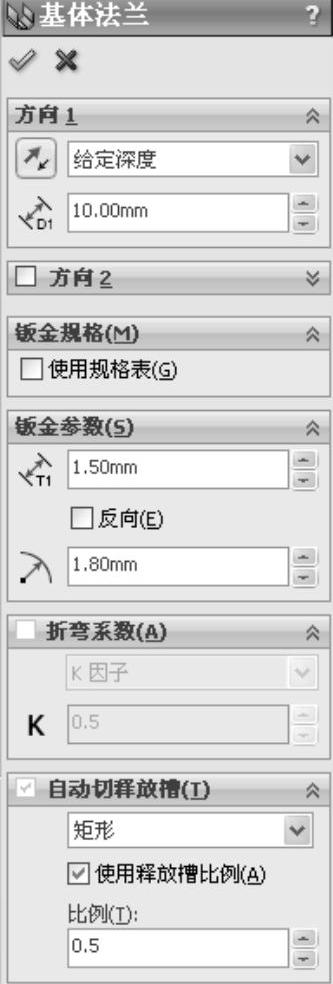

图7-105 “基体法兰”属性管理器

图7-106 创建基体法兰

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取上一步创建的基体法兰特征，如图7-107所示。然后单击“确定”按钮，镜像基体法兰如图7-108所示。重复“镜像”命令，将上一步创建的基体法兰和镜像后的基体法兰以“右视基准面”为镜像面进行镜像，结果如图7-109所示。

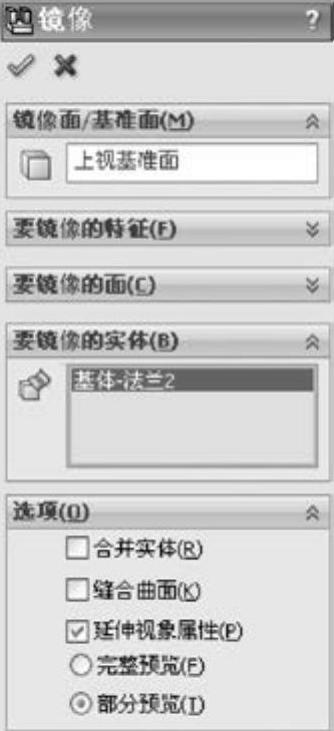

图7-107 “镜像”属性管理器

图7-108 镜像基体法兰

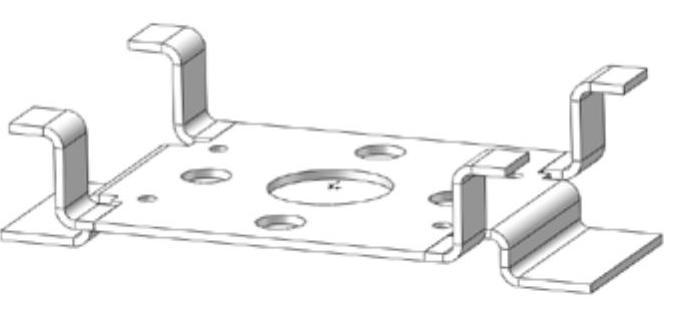

图7-109 完成校准架的创建
