使用断开边角特征工具可以从折叠的钣金零件的边线或面切除材料。使用边角剪裁特征工具可以从展开的钣金零件的边线或面切除材料。

1.断开边角

断开边角操作只能在折叠的钣金零件中操作。

【操作步骤】

1）执行命令。执行“插入”→“钣金”→“断裂边角”菜单命令，或者单击“钣金”工具栏中的“断开边角/边角剪裁”按钮，弹出“断开边角”属性管理器。

2）选择边角线。在图形区域中单击要断开的边角边线或法兰面，如图7-80所示。

3）设置“断开边角”属性管理器。在“折断类型”中选择“倒角”选项，输入距离值10.00mm，单击“确定”按钮，生成断开边角特征，如图7-81所示。

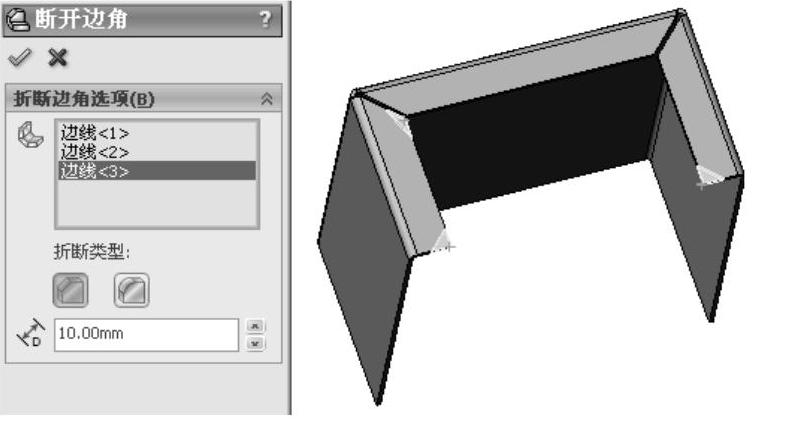

图7-80 选择要断开的边角边线和法兰面

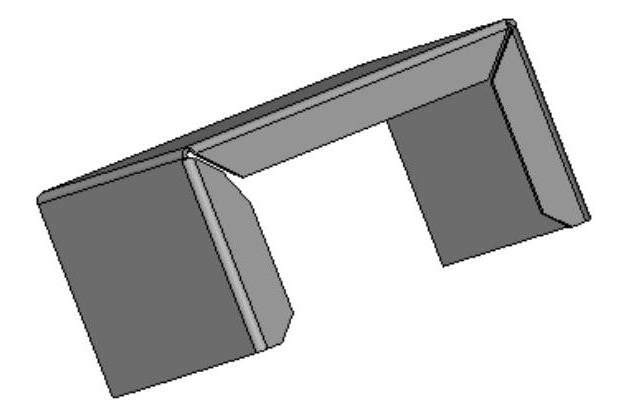

图7-81 生成断开边角特征

2.边角剪裁

边角剪裁操作只能在展开的钣金零件中操作，在零件被折叠时边角剪裁特征将被压缩。

【操作步骤】(www.daowen.com)

1）展开图形。单击“钣金”工具栏中的“展开”按钮，展开整个钣金零件，如图7-82所示。

2）执行命令。执行“插入”→“钣金”→“断裂边角”菜单命令，或者单击“钣金”工具栏中的“断开边角/边角剪裁”按钮，弹出“断开边角”属性管理器。

3）选择边角线。在图形区域中选择要折断边角的边线或法兰面，如图7-83所示。

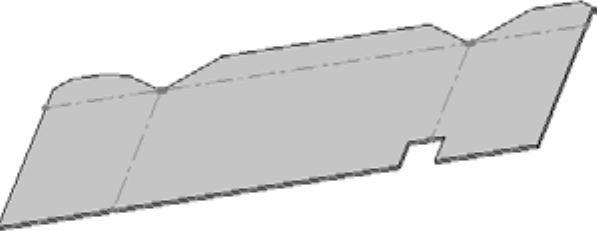

图7-82 展开整个钣金零件

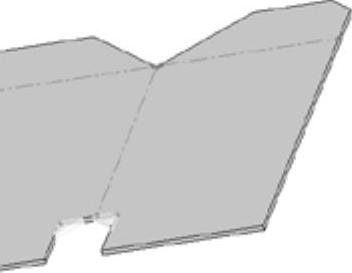

图7-83 选择要折断边角的边线和法兰面

4）设置“断开边角”属性管理器。在“折断类型”中选择“倒角”选项，输入距离值10.00mm，单击“确定”按钮，生成边角剪裁特征，如图7-84所示。

5）右击钣金零件“FeatureManager设计树”中的平板形式特征，在弹出的快捷菜单中选择“压缩”命令，或者单击“钣金”工具栏中的“展开”按钮，使此按钮弹起，将钣金零件折叠。折叠钣金零件如图7-85所示。

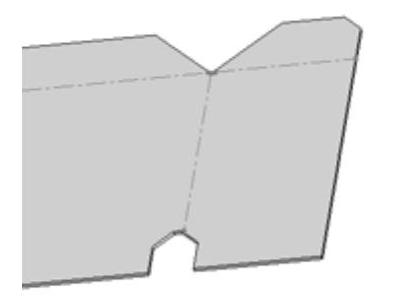

图7-84 生成边角剪裁特征

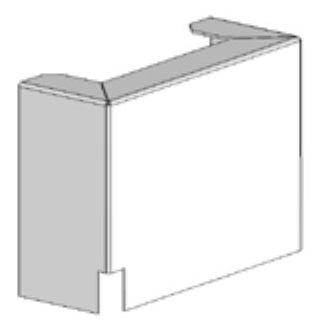

图7-85 折叠钣金零件
