展开钣金零件的折弯有两种方式：一种是将整个钣金零件展开；另外一种是将钣金零件部分展开。

1.将整个钣金零件展开

要展开整个零件，如果钣金零件的“FeatureManager设计树”中的平板形式特征存在，可以右击平板形式1特征，在弹出的快捷菜单中单击“解除压缩”按钮，如图7-70所示。或者单击“钣金”工具栏中的“展开”按钮，展开整个钣金零件，如图7-71所示。

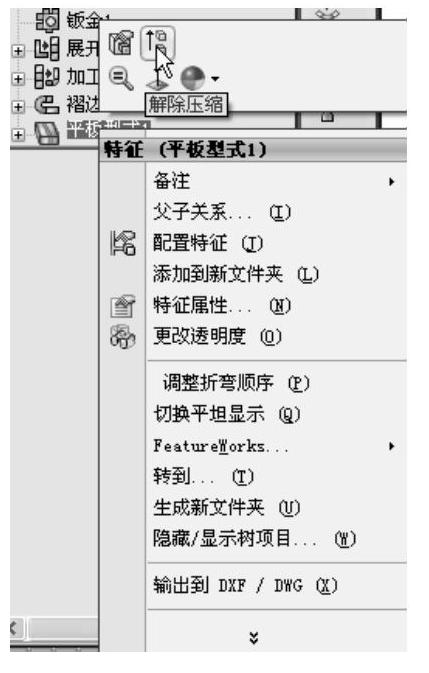

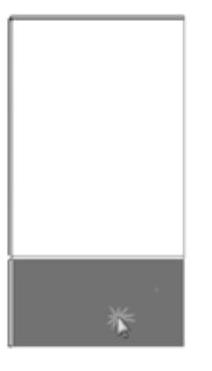

图7-70 解除平板特征的压缩

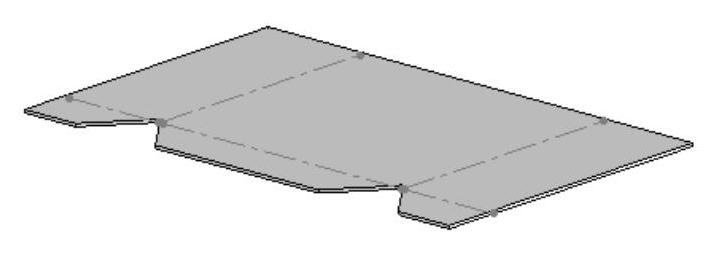

图7-71 展开整个钣金零件

注意

当使用此方法展开整个零件时，将应用边角处理以生成干净、展开的钣金零件，以使在制造过程中不会出错。如果不想应用边角处理，可以右击平板形式，在弹出的快捷菜单中选择“编辑特征”，在“平板形式”属性管理器中取消选中“边角处理”复选框，如图7-72所示。

要将整个钣金零件折叠，可以右击钣金零件“FeatureManager设计树”中的平板形式特征，在弹出的快捷菜单中选择“压缩”命令，或者单击“钣金”工具栏中的“展开”按钮，使此按钮弹起，即可以将钣金零件折叠。

2.将钣金零件部分展开

要展开或折叠钣金零件的一个、多个或所有折弯，可使用展开和折叠特征工具。使用此展开特征工具可以沿折弯上添加切除特征。首先添加一展开特征来展开折弯，然后添加切除特征，最后添加一折叠特征，将折弯返回到其折叠状态。

【操作步骤】

1）执行命令。执行“插入”→“钣金”→“展开”菜单命令，或者单击“钣金”工具栏中的“展开”按钮，弹出“展开”属性管理器，如图7-73所示。

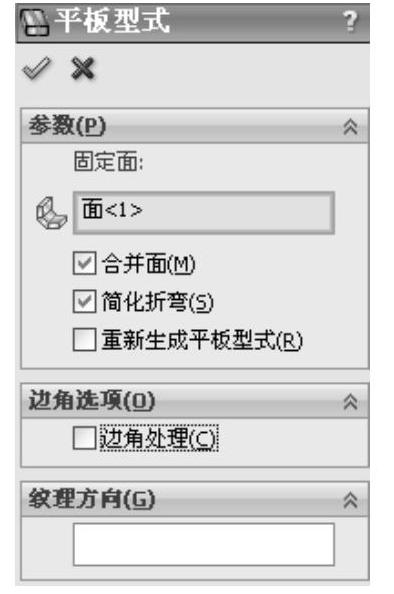

图7-72 取消“边角处理”

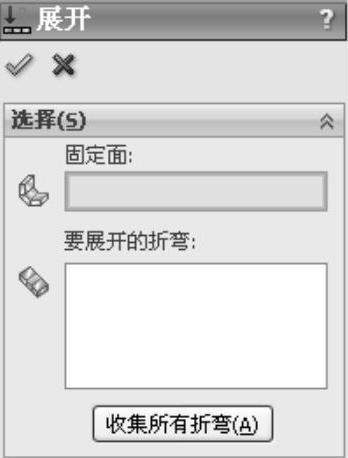

图7-73 “展开”属性管理器

2）设置“展开”属性管理器。在图形区域中选择箭头所指的面作为固定面，选择箭头所指的折弯作为要展开的折弯，如图7-74所示。单击“确定”按钮，展开一个折弯，如图7-75所示。(www.daowen.com)

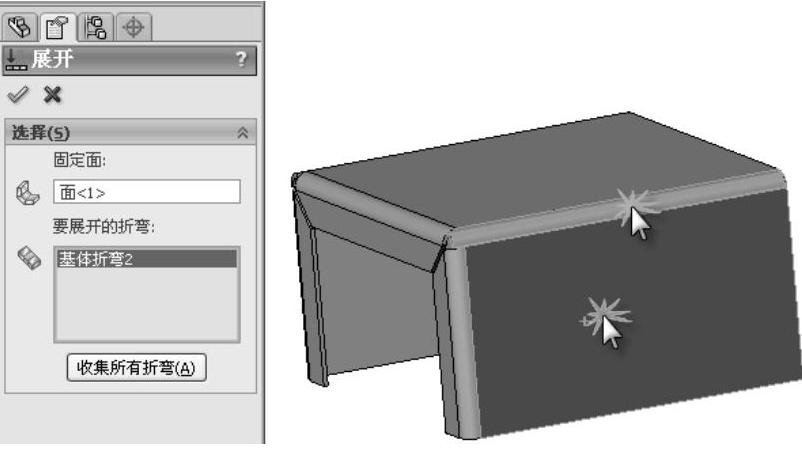

图7-74 选择固定边和要展开的折弯

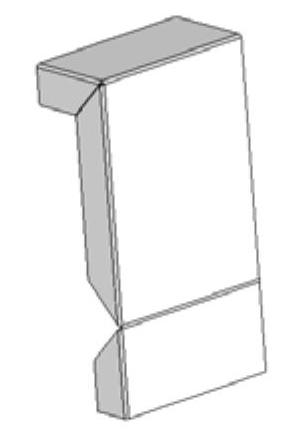

图7-75 展开一个折弯

3）绘制草图。选择钣金零件上箭头所指的表面作为绘图基准面，如图7-76所示，然后单击“标准视图”工具栏中的“正视于”按钮，单击“草图”工具栏中的“边角矩形”按钮，绘制矩形草图，如图7-77所示。

4）切除实体。执行“插入”→“切除”→“拉伸”菜单命令，或者单击“特征”工具栏中的“切除拉伸”按钮，在弹出的“切除-拉伸”属性管理器中的“终止条件”一栏中选择“完全贯穿”，然后单击“确定”按钮，生成切除拉伸特征，如图7-78所示。

图7-76 设置基准面

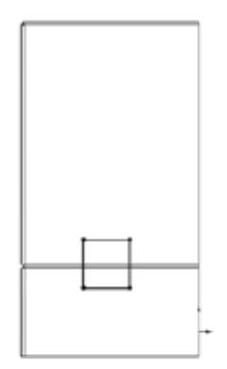

图7-77 绘制矩形草图

5）执行折叠折弯命令。执行“插入”→“钣金”→“折叠”菜单命令，或者单击“钣金”工具栏中的“折叠”按钮，弹出“折叠”属性管理器。

6）折叠折弯操作。在图形区域中选择在展开操作中选择的面作为固定面，选择展开的折弯作为要折叠的折弯，单击“确定”按钮，将钣金零件重新折叠，如图7-79所示。

注意

在设计过程中，为了使系统性能更好，只展开和折叠正在操作项目的折弯。在“展开”属性管理器和“折叠”属性管理器中选择“收集所有折弯”命令，可以把钣金零件的所有折弯展开或折叠。

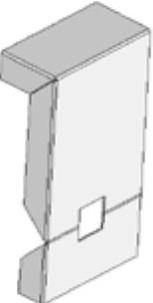

图7-78 生成切除拉伸特征

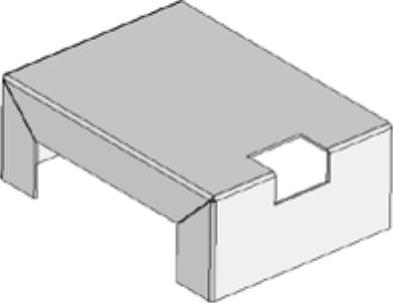

图7-79 将钣金零件重新折叠
