如何生成零件的切口特征?

使用切口特征工具可以在钣金零件或者其他任意的实体零件上生成切口特征。能够生成切口特征的零件应该具有一个相邻平面且厚度一致,这些相邻平面形成一条或多条线性边线或一组连续的线性边线,而且是通过平面的单一线性实体。

在零件上生成切口特征时,可以沿所选内部或外部模型边线生成,或者从线性草图实体生成,也可以通过组合模型边线和单一线性草图实体生成切口特征。下面在一壳体零件(见图7-66)上生成切口特征。

【操作步骤】

1)将壳体零件的上表面作为绘图基准面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-124.jpg,单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-125.jpg,绘制一条直线,如图7-67所示。

2)执行“插入”→“钣金”→“切口”菜单命令,或者单击“钣金”工具栏中的“切口”按钮978-7-111-38504-2-Part03-126.jpg,弹出“切口”属性管理器,选择绘制的直线和一条边线来生成切口,如图7-68所示。

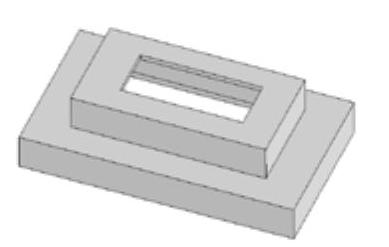

图7-66 壳体零件

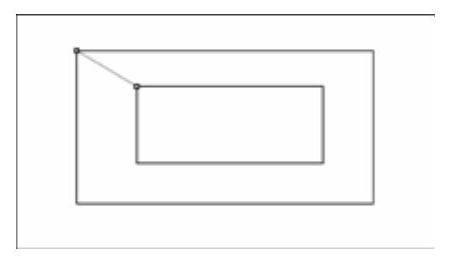

图7-67 绘制直线(www.daowen.com)

3)在“切口”属性管理器中的切口缝隙输入框中输入数值0.10mm,单击“改变方向”按钮,就可以改变切口的方向了,每单击一次“改变方向”按钮,切口方向将切换到一个方向,接着是另外一个方向。单击“确定”按钮978-7-111-38504-2-Part03-129.jpg,生成切口特征,如图7-69所示。

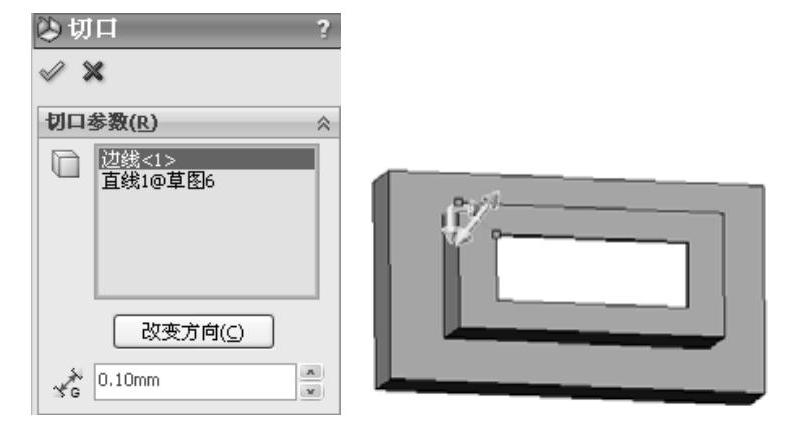

图7-68 “切口”属性管理器

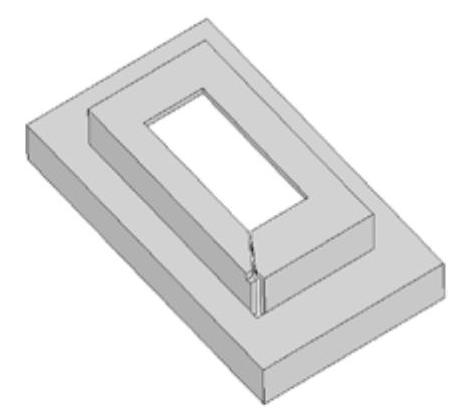

图7-69 生成切口特征

注意

在钣金零件上生成切口特征,操作方法与上文中的讲解相同。
