使用放样折弯特征工具可以在钣金零件中生成放样的折弯。放样的折弯和零件实体设计中的放样特征相似，需要两个草图才可以进行放样操作。草图必须为开环轮廓，轮廓开口应同向对齐，以使平板形式更精确。草图不能有尖锐边线。

【操作步骤】

1）首先绘制第一个草图。在左侧的“FeatureManager设计树”中选择“上视基准面”作为绘图基准面，然后选择菜单栏中的“工具”→“草图绘制实体”→“多边形”命令或者单击“草图”工具栏中的“多边形”按钮，绘制一个六边形，标注六边形内接圆的直径值为80.00mm。将六边形尖角进行圆角，半径值为10.00mm，如图7-59所示。绘制一条竖直的构造线，然后绘制两条与构造线平行的直线，单击“添加几何关系”按钮，选择两条竖直直线和构造线添加“对称”几何关系，然后标注两条竖直直线的距离值为0.1mm，如图7-60所示。

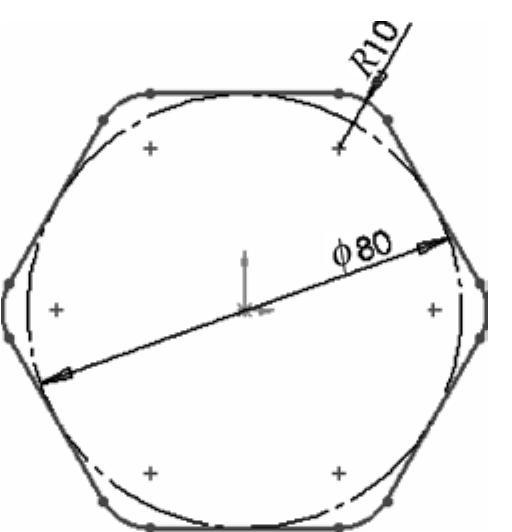

图7-59 绘制六边形

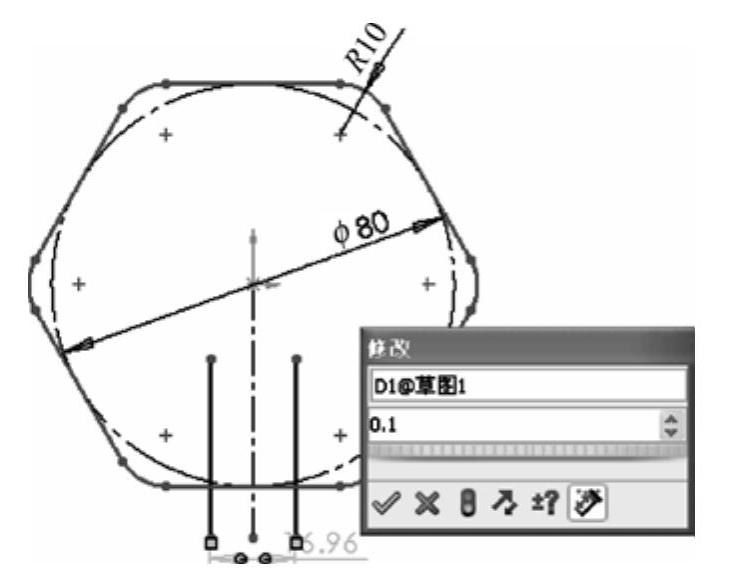

图7-60 绘制两条竖直直线

2）单击“草图”工具栏中的“剪裁实体”按钮，对竖直直线和六边形进行剪裁，最后使六边形具有0.10mm宽的缺口，从而使草图为开环，如图7-61所示，然后单击“退出草图”按钮。

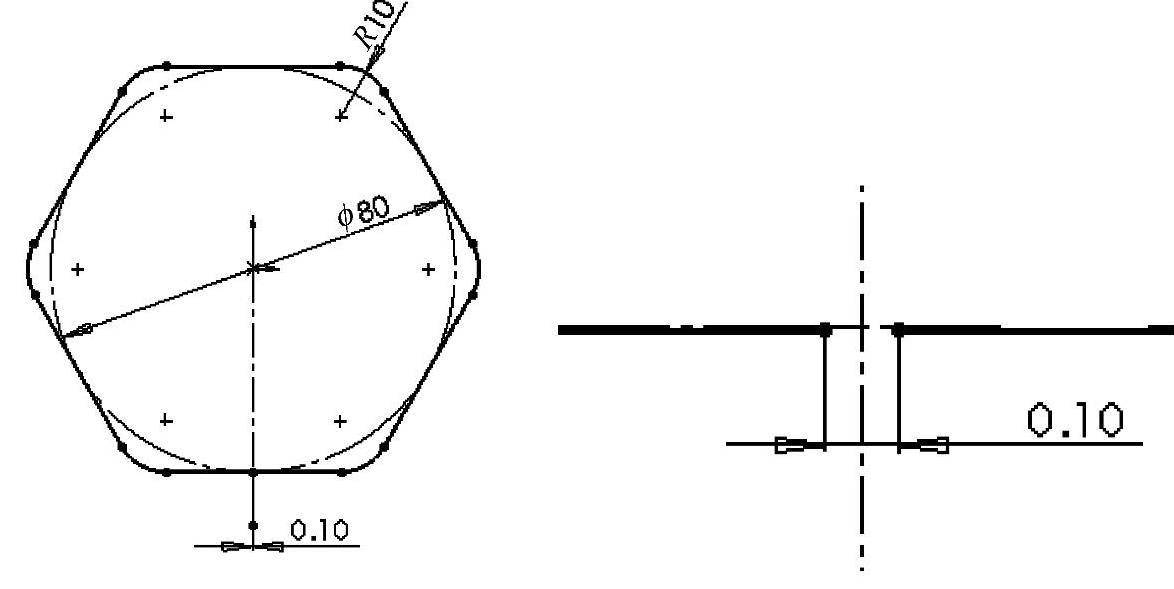

图7-61 绘制缺口使草图为开环

3）绘制第二个草图。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“参考几何体”工具栏中的“基准面”按钮，弹出“基准面”属性管理器，在“第一参考”栏中选择上视基准面，输入距离值80.00mm，生成与上视基准面平行的基准面，如图7-62所示。使用上述相似的操作方法，在圆草图上绘制一个0.10mm宽的缺口，使圆草图为开环，如图7-63所示，然后单击“退出草图”按钮。

(www.daowen.com)

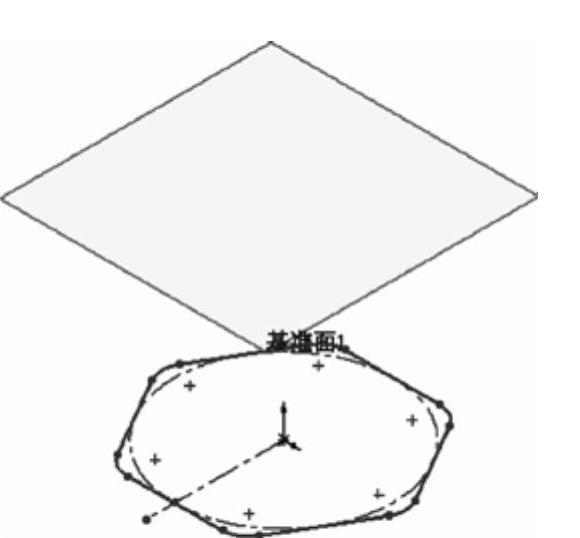

图7-62 生成基准面

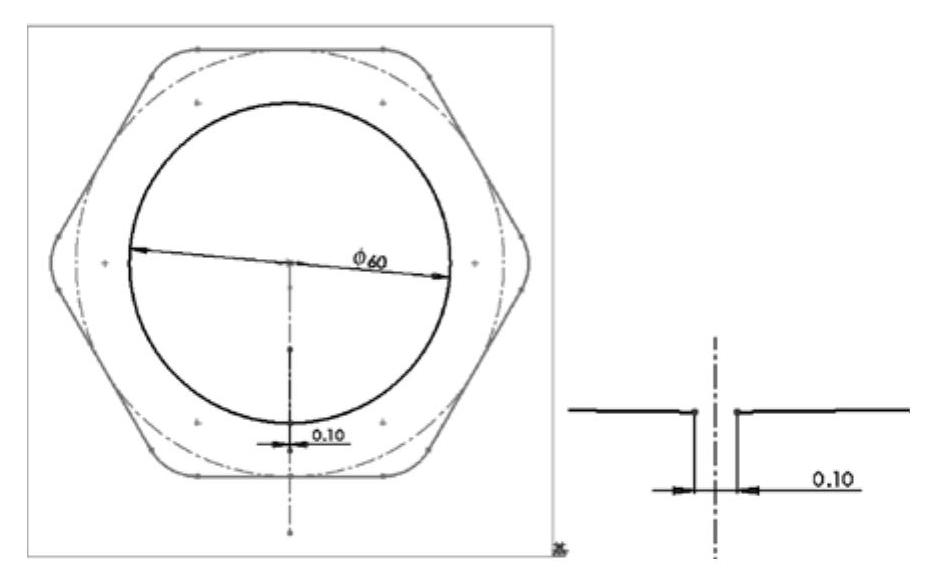

图7-63 绘制开环的圆草图

4）执行“插入”→“钣金”→“放样的折弯”菜单命令，或者单击“钣金”工具栏中的“放样折弯”按钮，弹出“放样折弯”属性管理器，在图形区域中选择两个草图，起点位置要对齐。输入厚度值1mm，单击“确定”按钮，生成的放样折弯特征如图7-64所示。

注意

基体-法兰特征不与放样的折弯特征一起使用。放样折弯使用K-因子和折弯系数来计算折弯。放样的折弯不能被镜像。选择两个草图时，起点位置要对齐，即要在草图的相同位置，否则将不能生成放样折弯。如图7-65所示，箭头所选起点不能生成放样折弯。

图7-64 生成的放样折弯特征

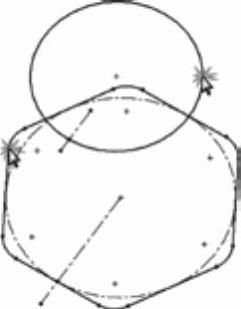

图7-65 错误地选择草图起点
