使用转折特征工具可以在钣金零件上通过草图直线生成两个折弯。生成转折特征的草图必须只包含一条直线。不必一定是水平直线和垂直直线。折弯线的长度不必与正折弯的面的长度相同。

【操作步骤】

1）在生成转折特征之前，首先绘制草图，选择钣金零件的上表面作为绘图基准面，绘制一条直线，如图7-52所示。

2）在绘制的草图被打开的状态下，执行“插入”→“钣金”→“转折”菜单命令，或者单击“钣金”工具栏中的“转折”按钮，弹出“转折”属性管理器，选择箭头所指的面作为固定面，如图7-53所示。

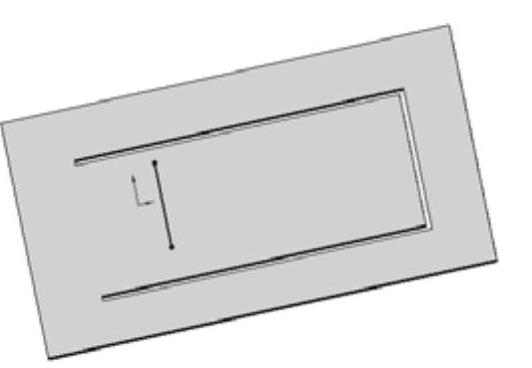

图7-52 绘制直线草图

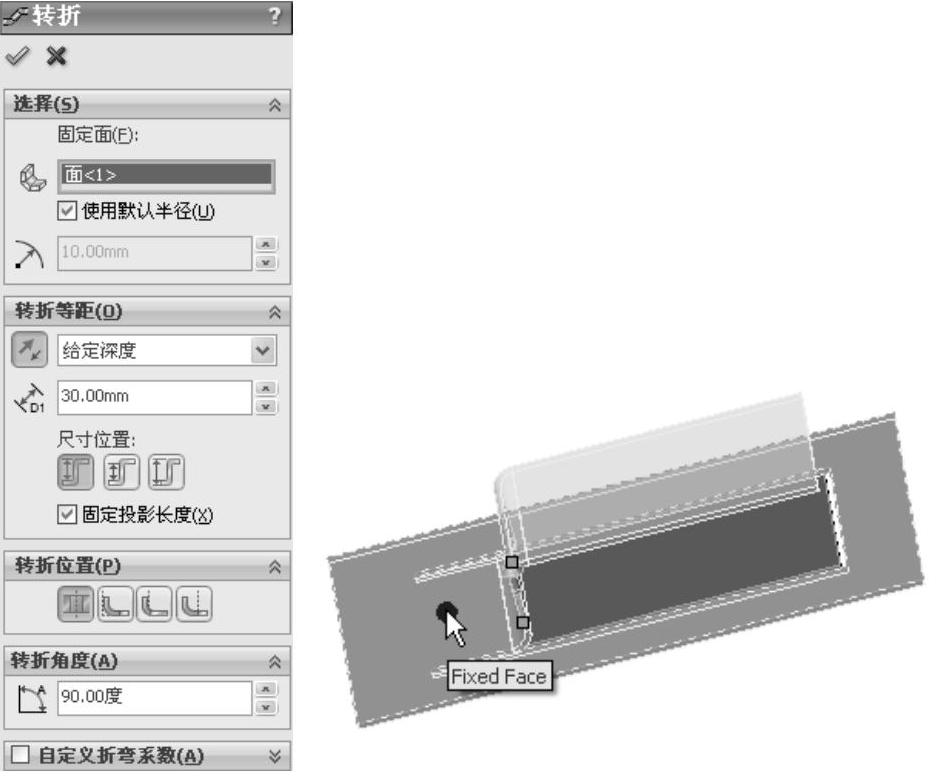

图7-53 “转折”属性管理器

3）取消勾选“使用默认半径”，输入半径值5mm。在“转折等距”栏中输入等距距离为30mm。选择尺寸位置栏中的“外部等距”选项，并且选择“固定投影长度”。在转折位置栏中选择“折弯中心线”选项，其他选项采用默认设置，单击“确定”按钮，生成转折特征，如图7-54所示。

生成转折特征时，在“转折”属性管理器中选择不同的尺寸位置选项，是否选择“固定投影长度”选项都将生成不同的转折特征。例如，上述实例中使用“外部等距”选项生成的转折如图7-55所示。使用“内部等距”选项生成的转折如图7-56所示。使用“总尺寸”选项生成的转折如图7-57所示。取消“固定投影长度”选项生成的转折投影长度将减小，如图7-58所示。

(www.daowen.com)

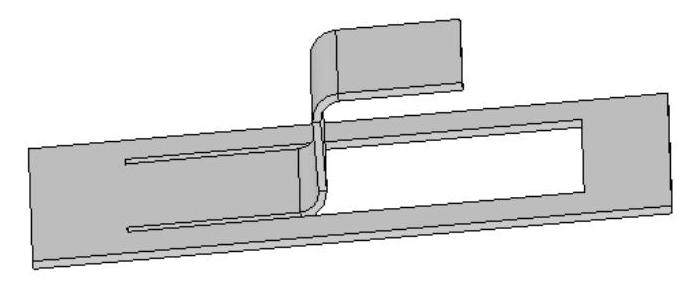

图7-54 生成转折特征

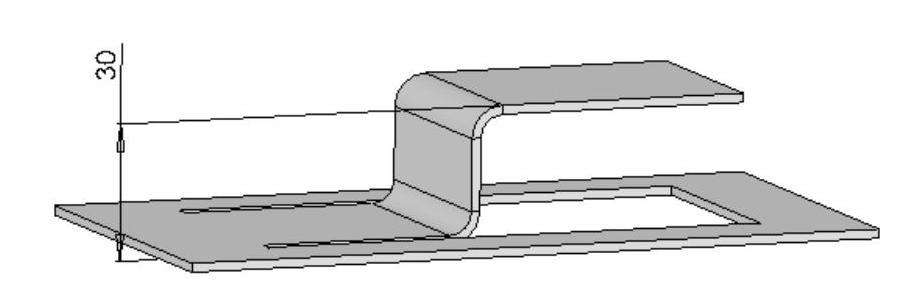

图7-55 使用“外部等距”选项生成的转折

在转折位置栏中还有不同的选项可供选择，在前面的特征工具中已经讲解过，这里不再重复。

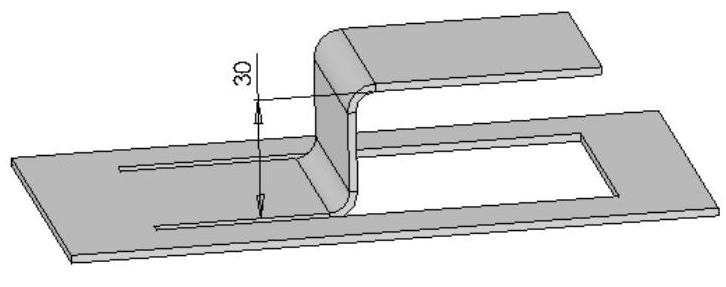

图7-56 使用“内部等距”选项生成的转折

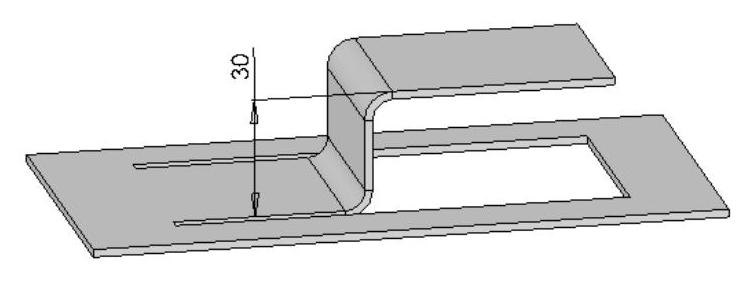

图7-57 使用“总尺寸”选项生成的转折

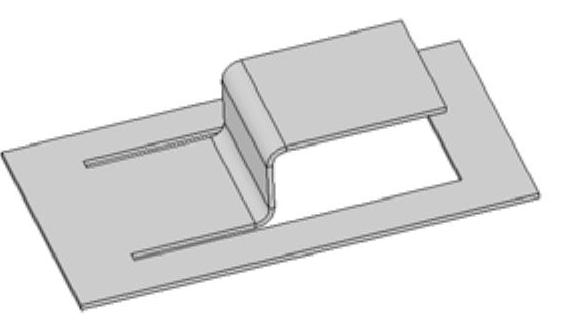

图7-58 取消“固定投影长度“选项生成的转折
