使用闭合角特征工具可以在钣金法兰之间添加闭合角，即在钣金特征之间添加材料。

通过闭合角特征工具可以完成以下功能：通过选择面为钣金零件同时闭合多个边角；关闭非垂直边角；将闭合边角应用到带有90°以外折弯的法兰；调整缝隙距离，由边界角特征所添加的两个材料截面之间的距离；调整重叠/欠重叠比率；重叠材料与欠重叠材料之间的比率：数值1表示重叠和欠重叠相等；闭合或打开折弯区域。

【操作步骤】

1）执行“插入”→“钣金”→“闭合角”菜单命令，或者单击“钣金”工具栏中的“闭合角”按钮，弹出“闭合角”属性管理器，选择需要延伸的面，如图7-48所示。

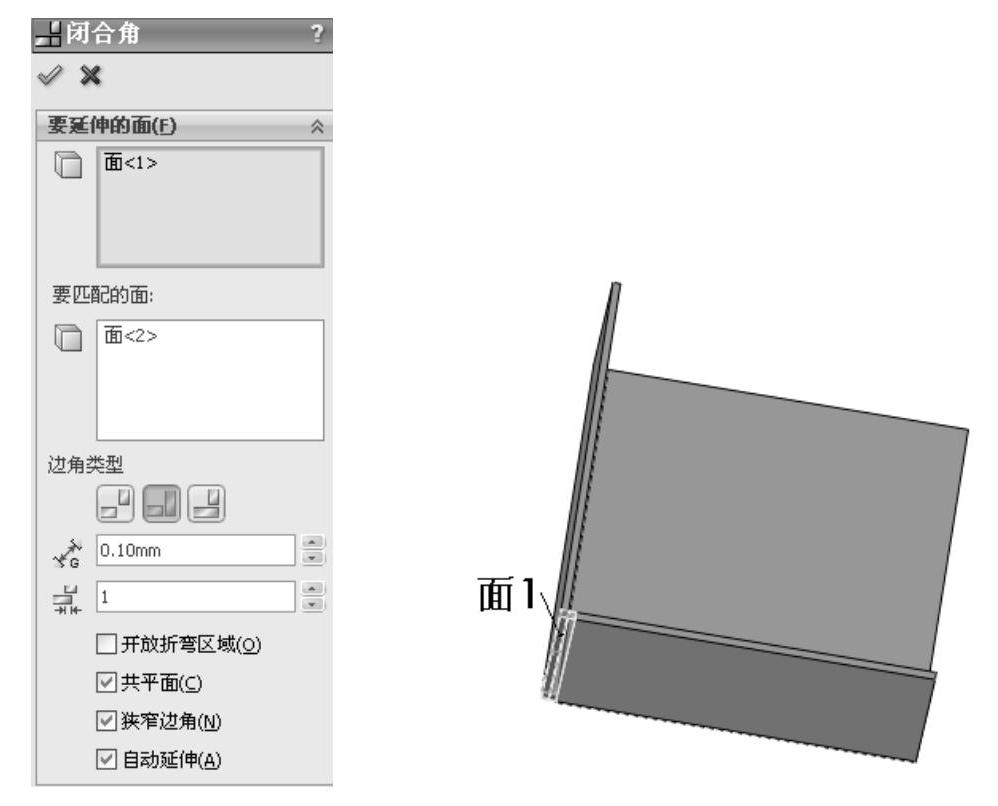

图7-48 选择需要延伸的面

2）选择边角类型中的“重叠”选项，单击“确定”按钮，系统提示错误，不能生成闭合角，原因有可能是缝隙距离太小。单击“确定”按钮，关闭错误提示框。

3）在缝隙距离输入栏中更改缝隙距离数值为0.60mm，单击“确定”按钮，生成“重叠”类型闭合角，如图7-49所示。(www.daowen.com)

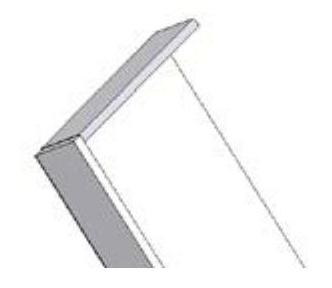

图7-49 生成“重叠”类型闭合角

使用其他边角类型选项可以生成不同形式的闭合角。图7-50所示是使用边角类型中的“对接”选项生成的闭合角；图7-51所示是使用边角类型中的“欠重叠”选项生成的闭合角。

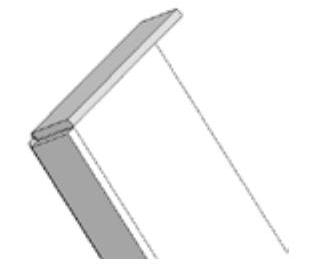

图7-50 “对接”类型闭合角

图7-51 “欠重叠”类型闭合角
