绘制的折弯特征可以在钣金零件处于折叠状态时绘制草图,将折弯线添加到零件。草图中只允许使用直线,可为每个草图添加多条直线。折弯线的长度不一定与被折弯的面的长度相同。
【操作步骤】

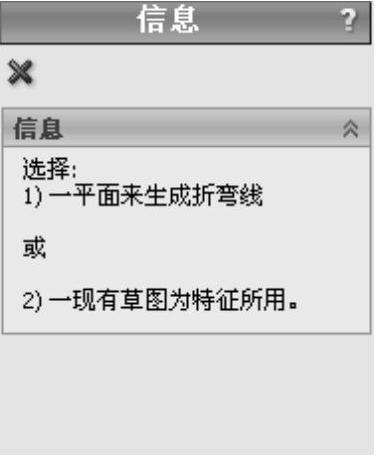

1)执行“插入”→“钣金”→“绘制的折弯”菜单命令,或者单击“钣金”工具栏中的“绘制的折弯”按钮,系统提示选择平面来生成折弯线和选择现有草图为特征所用,如图7-44所示。如果没有绘制好草图,可以首先选择基准面绘制一条直线;如果已经绘制好了草图,可以选择绘制好的直线,弹出“绘制的折弯”属性管理器,如图7-45所示。
图7-44 绘制的折弯提示信息
图7-45 “绘制的折弯”属性管理器(www.daowen.com)

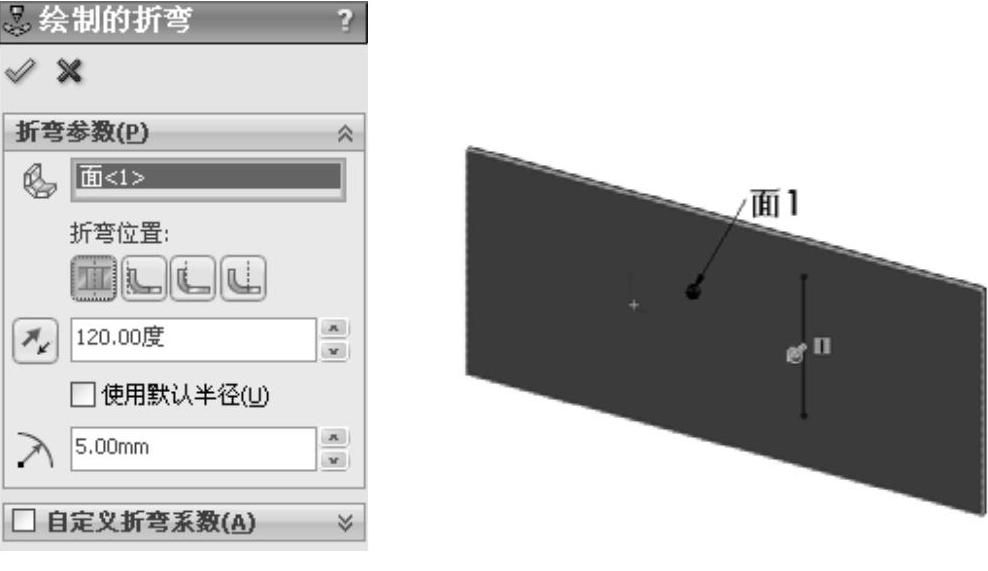

2)在图形区域中选择如图7-45所示所选的面作为固定面,选择“折弯位置”选项中的“折弯中心线”,输入角度值120.00°,输入折弯半径值5.00mm,单击“确定”按钮。

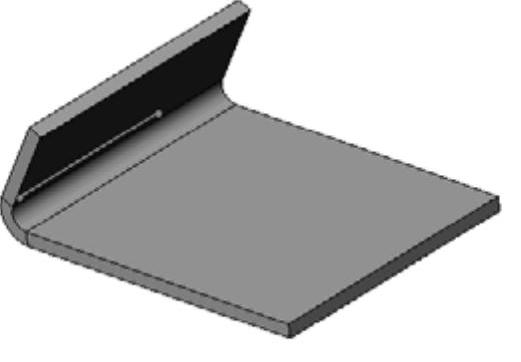

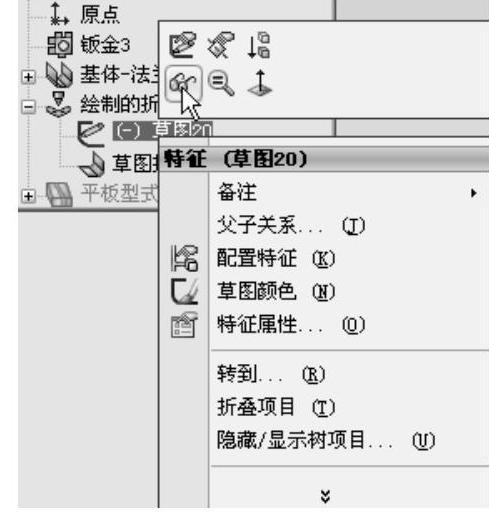

3)右键单击“FeatureManager设计树”中绘制的折弯1特征的草图,单击“显示”按钮,如图7-46所示,绘制的直线将显示出来,生成绘制的折弯如图7-47所示。其他选项生成折弯特征效果可以参考前文中的讲解。
图7-46 显示草图
图7-47 生成绘制的折弯
