褶边工具可将褶边添加到钣金零件的所选边线上。生成褶边特征时所选边线必须为直线，斜接边角被自动添加到交叉褶边上。如果选择多个要添加褶边的边线，则这些边线必须在同一个面上。

【操作步骤】

1）执行“插入”→“钣金”→“褶边”菜单命令，或者单击“钣金”工具栏中的“褶边”按钮，弹出“褶边”属性管理器。在图形区域中选择想添加褶边的边线，如图7-37所示。

2）在“褶边”属性管理器中选择“材料在内”选项，在类型和大小栏中选择“开环”选项，其他选项采取默认设置。然后单击“确定”按钮，生成褶边，如图7-38所示。

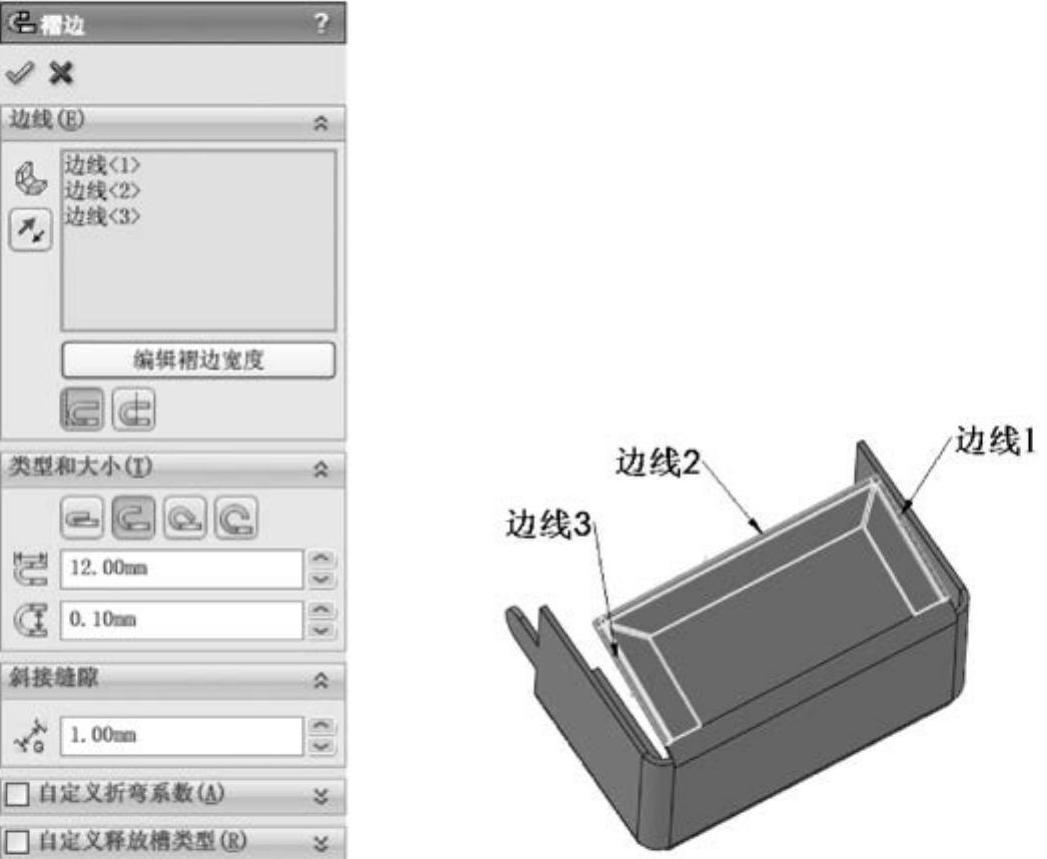

图7-37 选择添加褶边边线

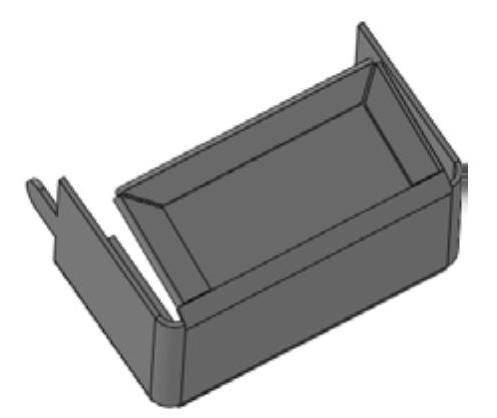

图7-38 生成褶边

褶边类型共有4种，分别是“闭环”（见图7-39）、“开环”（见图7-40）、“撕裂形”（见图7-41）和“滚轧”（见图7-42）。每种类型褶边都有其对应的尺寸设置参数。长度参数只应用于闭环和开环褶边，间隙距离参数只应用于开环褶边，角度参数只应用于撕裂形和滚轧褶边，半径参数只应用于撕裂形和滚轧褶边。

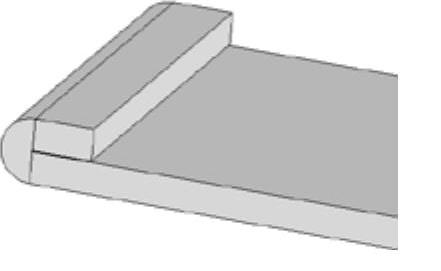

图7-39 “闭环”类型褶边(www.daowen.com)

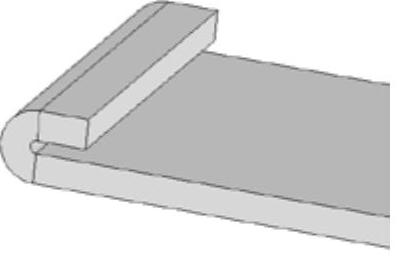

图7-40 “开环”类型褶边

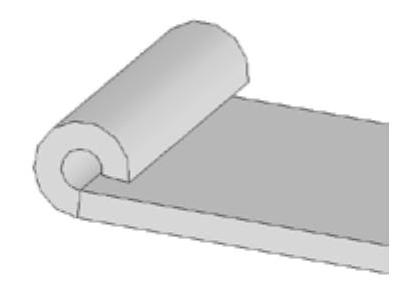

图7-41 “撕裂形”类型褶边

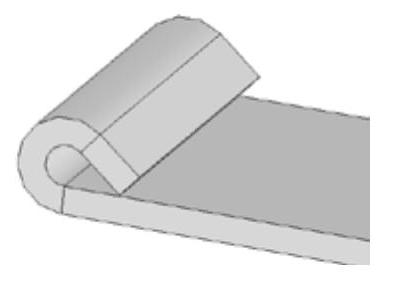

图7-42 “滚轧”类型褶边

选择多条边线添加褶边时，在“褶边”属性管理器中可以通过设置“斜接缝隙”的“切口缝隙”数值来设定这些褶边之间的缝隙，斜接边角被自动添加到交叉褶边上。例如，输入数值3，上述实例将更改为图7-43所示形式。

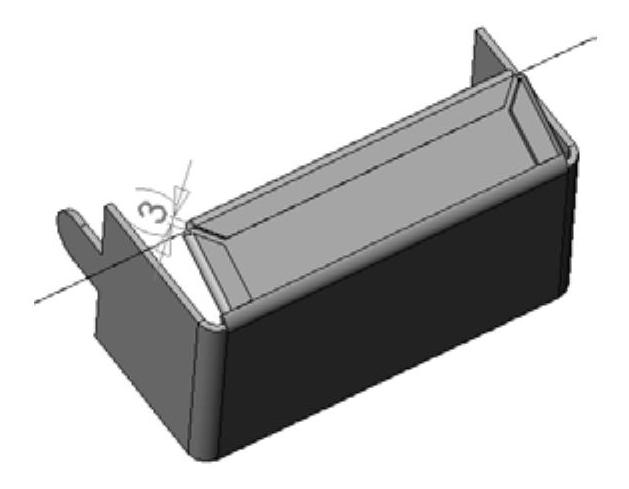

图7-43 更改褶边之间的间隙
