斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上。生成斜接法兰特征之前首先要绘制法兰草图,斜接法兰的草图可以是直线或圆弧。使用圆弧绘制草图生成斜接法兰,圆弧不能与钣金零件厚度边线相切,如图7-30所示,此圆弧不能生成斜接法兰;圆弧可与长边线相切,或通过在圆弧和厚度边线之间放置一小段草图直线,如图7-31和图7-32所示,这样可以生成斜接法兰。

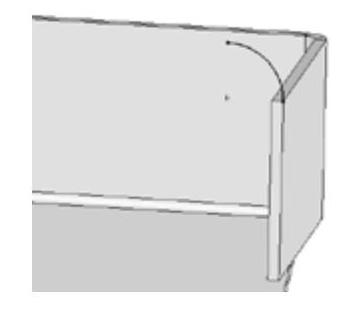

图7-30 圆弧与厚度边线相切

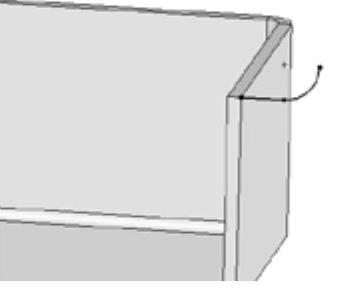

图7-31 圆弧与长度边线相切

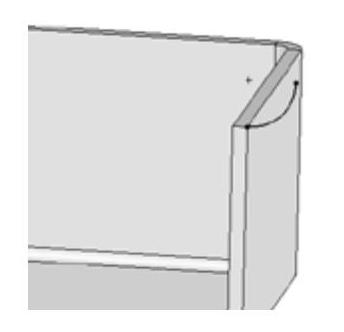

图7-32 圆弧通过直线与厚度边线相切
斜接法兰轮廓可以包括一个以上的连续直线。例如,它可以是L形轮廓。草图基准面必须垂直于生成斜接法兰的第一条边线。系统自动将褶边厚度链接到钣金零件的厚度上。可以在一系列相切或非相切边线上生成斜接法兰特征。可以指定法兰的等距,而不是在钣金零件的整条边线上生成斜接法兰。
【操作步骤】
1)选择如图7-33所示的零件表面作为绘制草图基准面,绘制直线草图,直线长度为20mm。

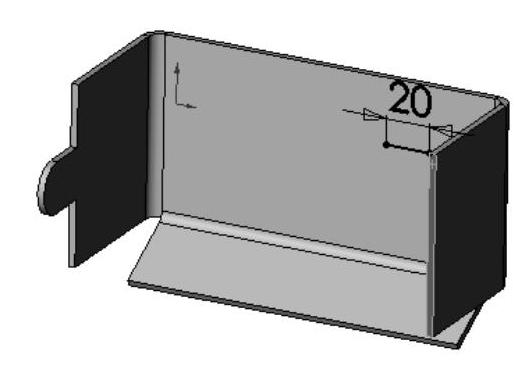

图7-33 绘制直线草图(www.daowen.com)
2)执行“插入”→“钣金”→“斜接法兰”菜单命令,或者单击“钣金”工具栏中的“斜接法兰”按钮,弹出“斜接法兰”属性管理器,如图7-34所示。系统随即会选定斜接法兰特征的第一条边线,且图形区域中出现斜接法兰的预览。

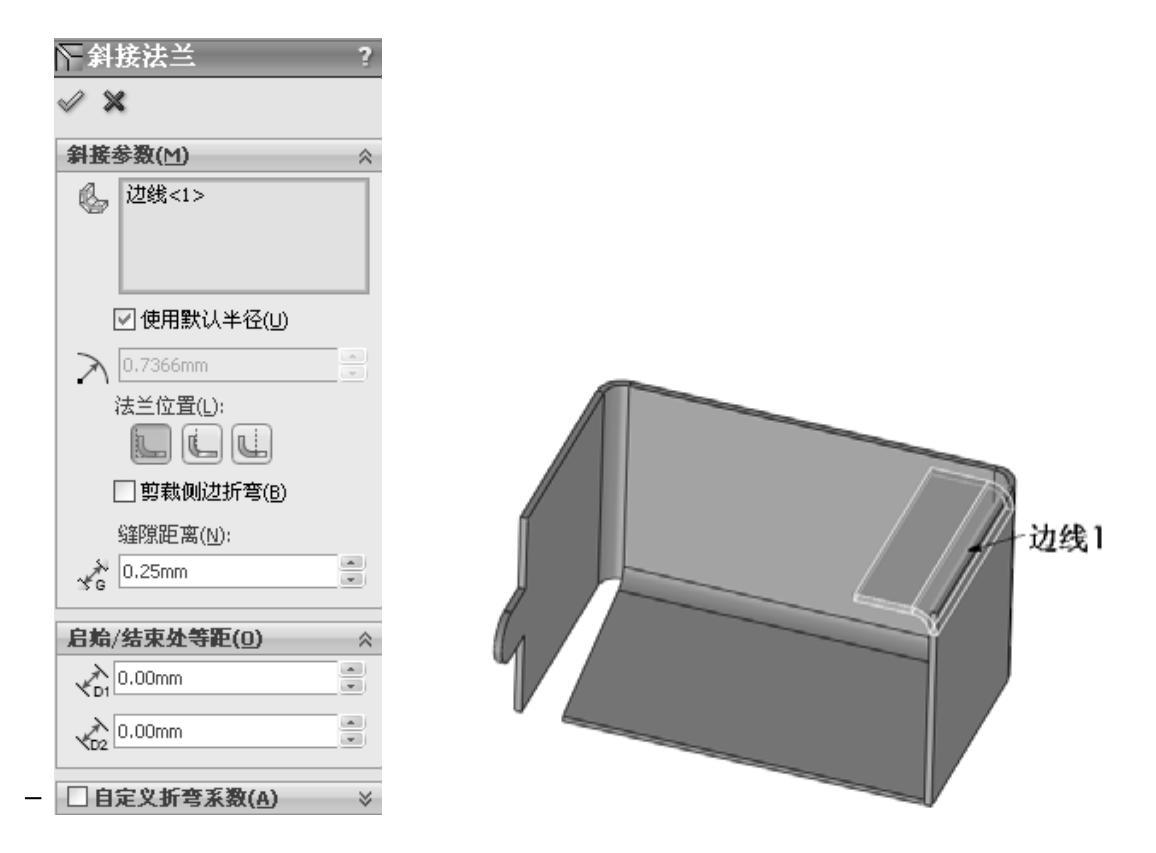

图7-34 添加斜接法兰特征
3)单击鼠标拾取钣金零件的其他边线,结果如图7-35所示。然后单击“确定”按钮,生成斜接法兰,如图7-36所示。

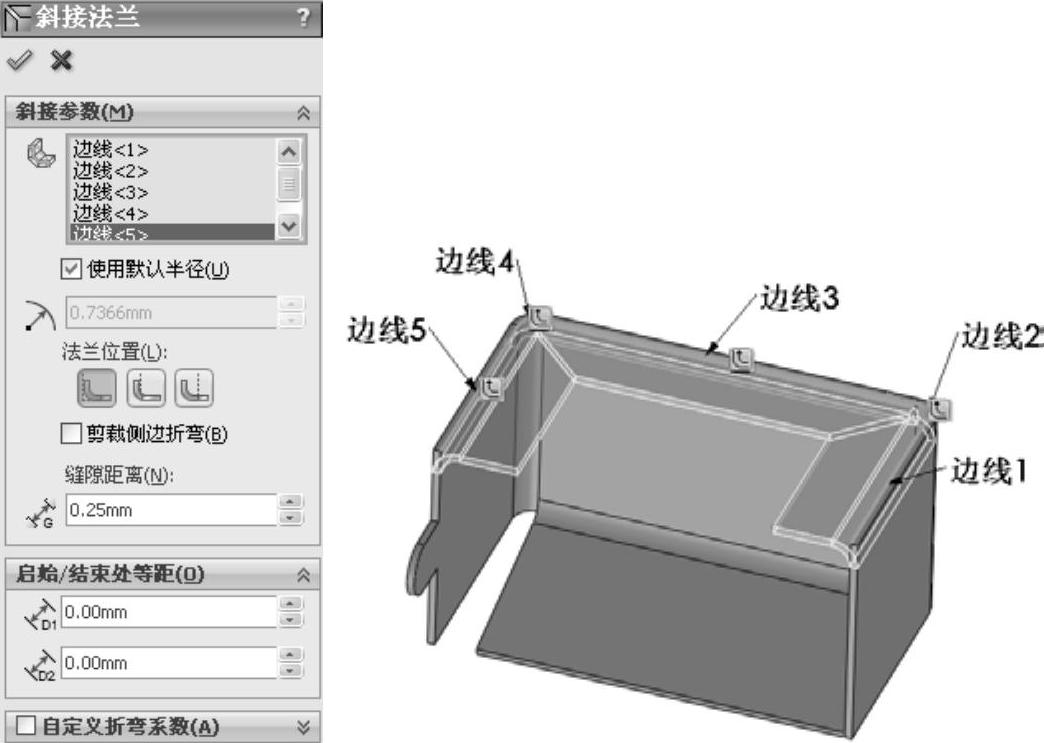

图7-35 拾取斜接法兰其他边线

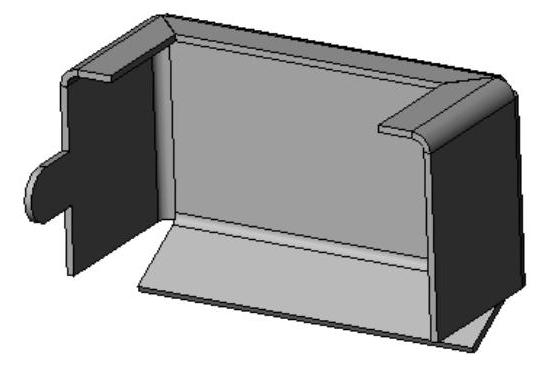

图7-36 生成斜接法兰
注意
如有必要,可为部分斜接法兰指定等距距离。在“斜接法兰”属性管理器中的“启始/结束处等距”文本框中输入“开始等距距离”和“结束等距距离”数值。(如果想使斜接法兰跨越模型的整个边线,将这些数值设置为零)。其他参数设置可以参考前文中边线法兰的讲解。
