用边线法兰在CAD中添加法兰的方法

时间:2023-06-23 理论教育 版权反馈
【摘要】:使用边线法兰特征工具可以将法兰添加到一条或多条边线。添加边线法兰时,所选边线必须为线性。图7-20 添加边线法兰图7-20 添加边线法兰2)设定法兰角度和长度。图7-27 生成边线法兰生成边线法兰时,如果要切除邻近折弯的多余材料,在“边线-法兰”属性管理器中选择“剪裁侧边折弯”选项,结果如图7-28所示。

用边线法兰在CAD中添加法兰的方法

使用边线法兰特征工具可以将法兰添加到一条或多条边线。添加边线法兰时,所选边线必须为线性。系统自动将褶边厚度链接到钣金零件的厚度上。轮廓的一条草图直线必须位于所选边线上。

【操作步骤】

1)执行“插入”→“钣金”→“边线法兰”菜单命令,或者单击“钣金”工具栏中的“边线法兰”按钮978-7-111-38504-2-Part03-34.jpg,弹出“边线-法兰”属性管理器,如图7-20所示。选择钣金零件的一条边,在“边线-法兰”属性管理器的选择边线栏中将显示所选择的边线,如图7-20所示。

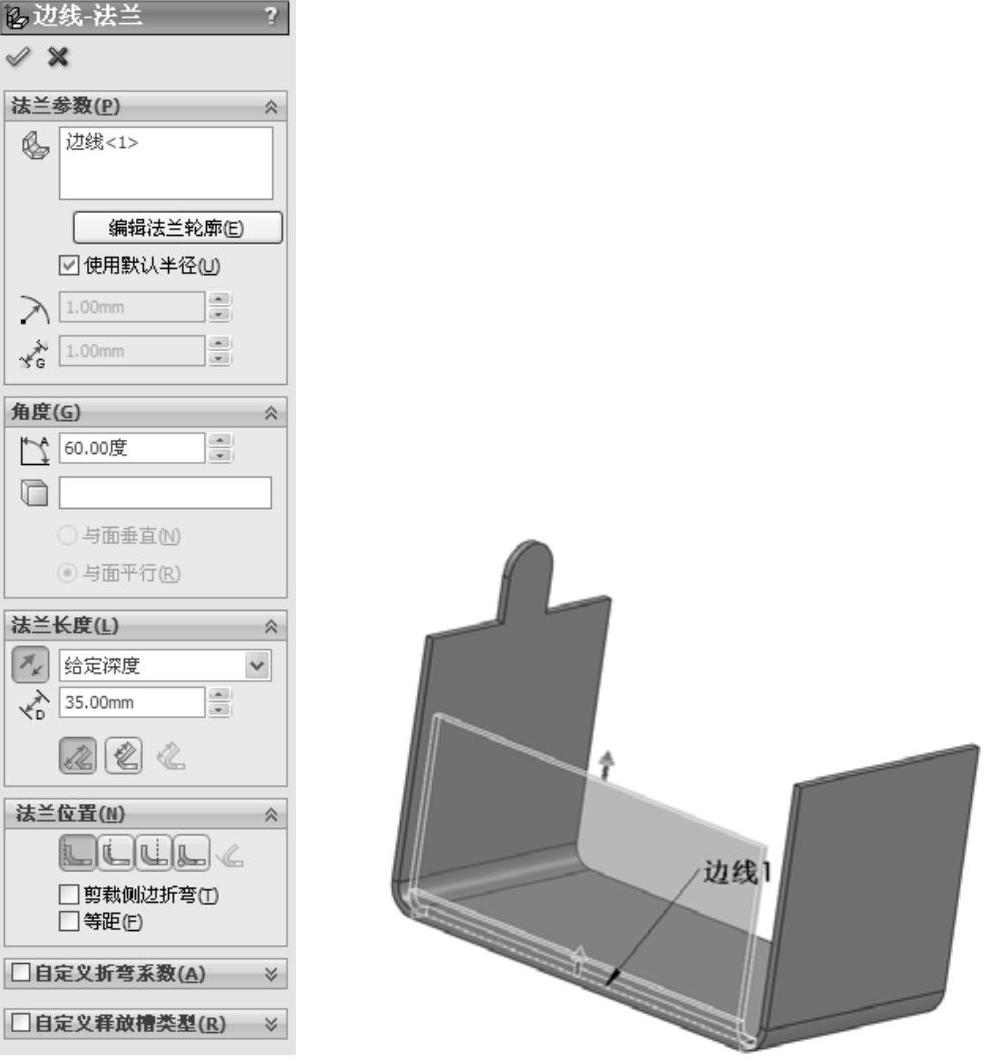

图7-20 添加边线法兰

2)设定法兰角度和长度。在角度输入栏中输入60°。在法兰长度输入栏选择“给定深度”选项,同时输入35mm。由“外部虚拟交点”978-7-111-38504-2-Part03-36.jpg或“内部虚拟交点”978-7-111-38504-2-Part03-37.jpg和“双弯曲”978-7-111-38504-2-Part03-38.jpg来决定长度开始测量的位置,如图7-21和图7-22所示。

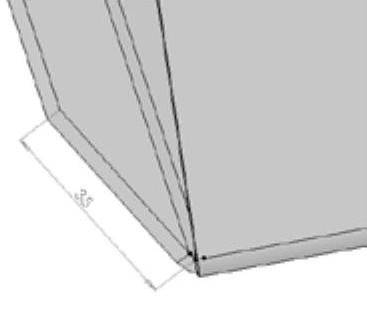

图7-21 采用“外部虚拟交点”确定法兰长度

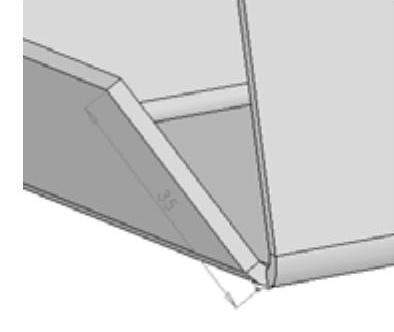

图7-22 采用“内部虚拟交点”确定法兰长度

3)设定法兰位置。在“法兰位置”中有5种选项可供选择,即“材料在内”978-7-111-38504-2-Part03-41.jpg、“材料在外”978-7-111-38504-2-Part03-42.jpg、“折弯向外”978-7-111-38504-2-Part03-43.jpg、“虚拟交点中的折弯”978-7-111-38504-2-Part03-44.jpg和“与折弯相切”978-7-111-38504-2-Part03-45.jpg,不同的选项产生的法兰位置不同,如图7-23~图7-26所示。在本实例中,选择“材料在外”选项,生成边线法兰如图7-27所示。

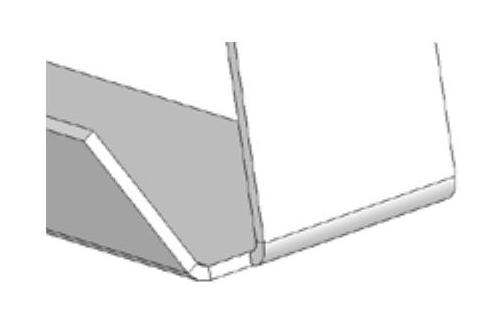

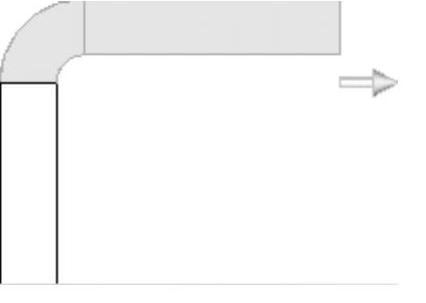

图7-23 材料在内

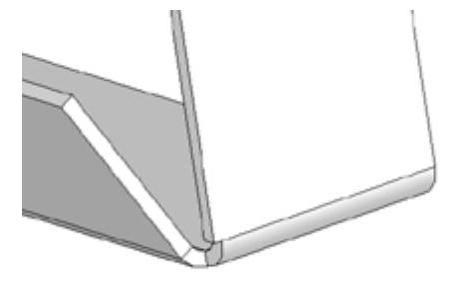

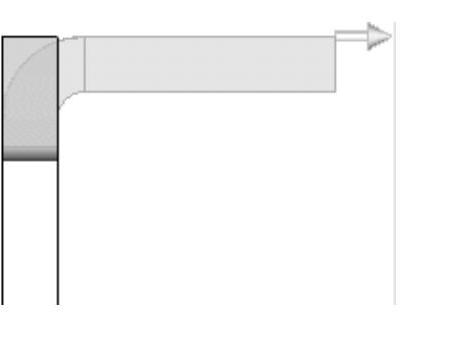

图7-24 材料在外

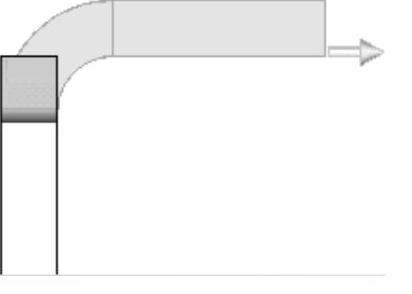

图7-25 折弯向外

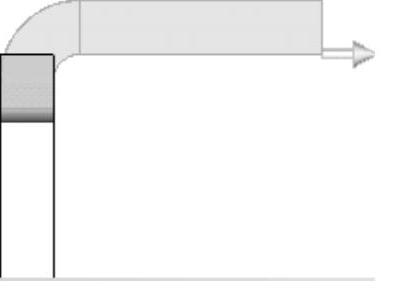

图7-26 虚拟交点中的折弯

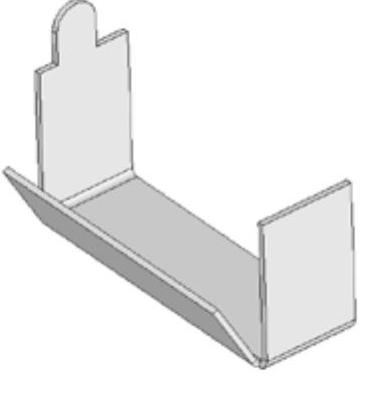

图7-27 生成边线法兰

生成边线法兰时,如果要切除邻近折弯的多余材料,在“边线-法兰”属性管理器中选择“剪裁侧边折弯”选项,结果如图7-28所示。欲从钣金实体等距法兰,选择“等距”选项,然后设定等距终止条件及其相应参数,如图7-29所示。


图7-28 生成边线法兰时剪裁侧边折弯


图7-29 生成边线法兰时生成等距法兰
