基体法兰是新钣金零件的第一个特征。基体法兰被添加到SolidWorks零件后，系统就会将该零件标记为钣金零件。折弯添加到适当位置，并且特定的钣金特征被添加到FeatureManager设计树中。

1.创建基体法兰

基体法兰特征是从草图生成的。草图可以是单一开环草图轮廓、单一闭环草图轮廓或多重封闭轮廓，如图7-11所示。

➢单一开环草图轮廓：单一开环草图轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。典型的开环轮廓以直线或其草图实体绘制。

➢单一闭环草图轮廓：单一闭环草图轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。典型的单一闭环轮廓是用圆、方形、闭环样条曲线以及其他封闭的几何形状绘制的。

➢多重封闭轮廓：多重封闭轮廓可用于拉伸、旋转以及钣金。如果有一个以上的轮廓，其中一个轮廓必须包含其他轮廓。典型的多重封闭轮廓是用圆、矩形以及其他封闭的几何形状绘制的。

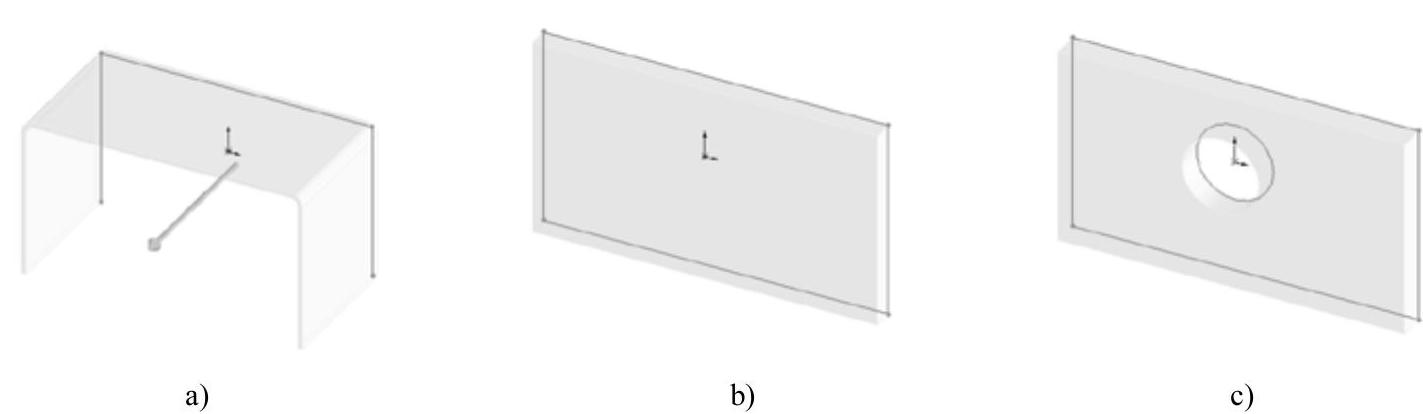

图7-11 基体法兰图例

a）单一开环草图轮廓生成基体法兰 b）单一闭环草图轮廓生成基体法兰 c）多重封闭轮廓生成基体法兰

注意

在一个SolidWorks零件中只能有一个基体法兰特征，且样条曲线对于包含开环轮廓的钣金为无效的草图实体。

在进行基体法兰特征设计过程中，开环草图作为拉伸薄壁特征来处理，封闭的草图则作为展开的轮廓来处理。如果用户需要从钣金零件的展开状态开始设计钣金零件，可以使用封闭的草图建立基体法兰特征。

【操作步骤】

1）执行“插入”→“钣金”→“基体法兰”菜单命令，或者单击“钣金”工具栏中的“基体-法兰/薄片”按钮。

2）绘制基体法兰草图。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘图基准面，绘制草图，然后单击“退出草图”按钮，结果如图7-12所示。

图7-12 绘制基体法兰草图

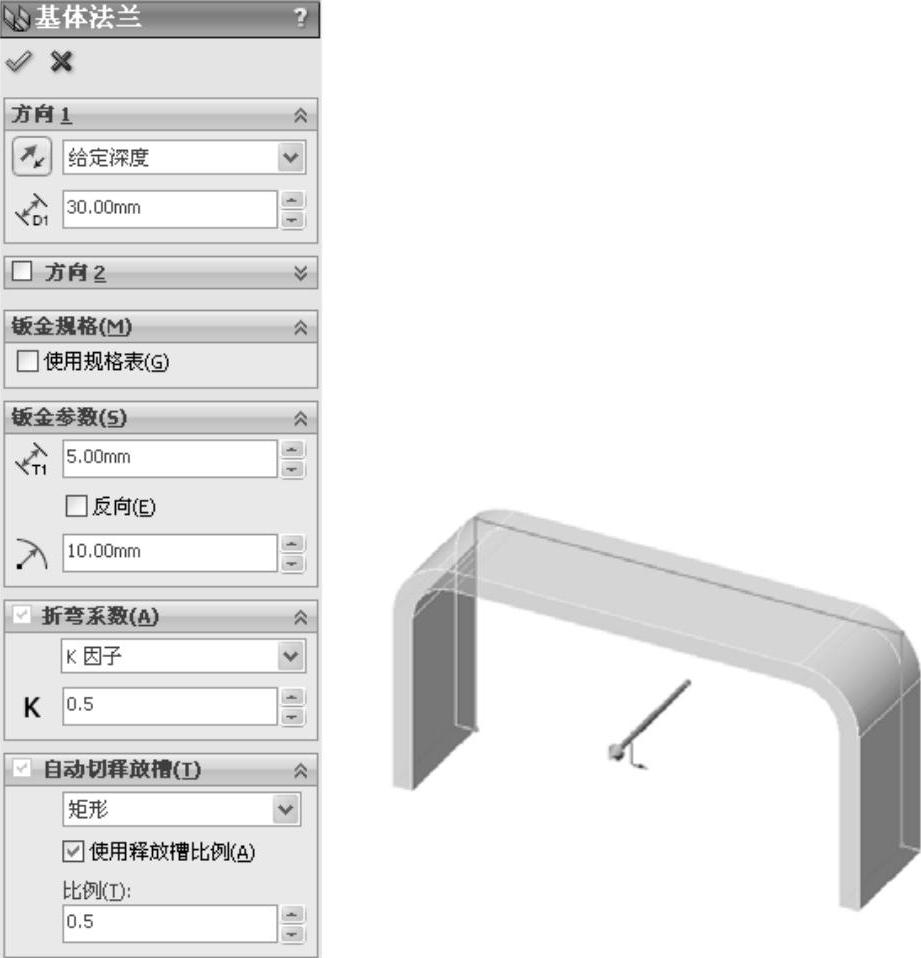

3）修改基体法兰参数。在“基体法兰”属性管理器中修改“深度”栏中的数值为30.00mm；“厚度”栏中的数值为5.00mm；“折弯半径”栏中的数值为10.00mm，然后单击“确定”按钮，生成的基体法兰实体如图7-13所示。

基体法兰在“FeatureManager设计树”中显示为基体-法兰，同时添加了其他两种特征：钣金1和平板形式1，如图7-14所示。

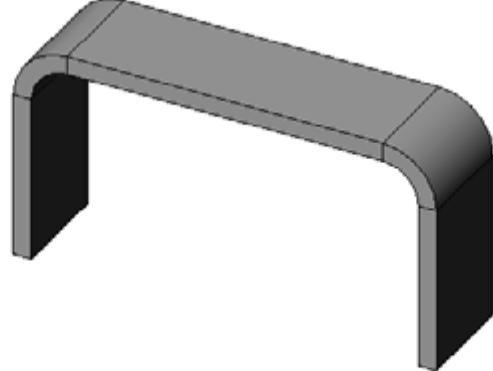

图7-13 生成的基体法兰实体

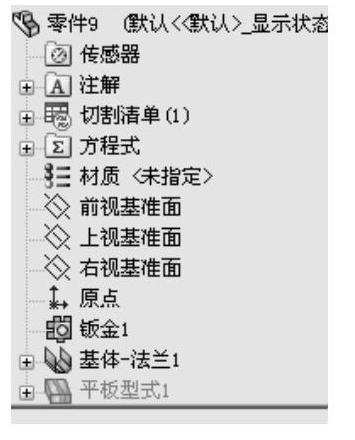

图7-14 FeatureManager设计树

2.钣金特征

在生成基体-法兰特征时，同时生成钣金特征，如图7-14所示。通过对钣金特征的编辑，可以设置钣金零件的参数。(www.daowen.com)

在“FeatureManager设计树”中鼠标右击钣金1特征，在弹出的快捷菜单中选择“编辑特征”按钮，如图7-15所示，弹出“钣金”属性管理器，如图7-16所示。钣金特征中包含用来设计钣金零件的参数，这些参数可以在其他法兰特征生成的过程中设置，也可以在钣金特征中设置。

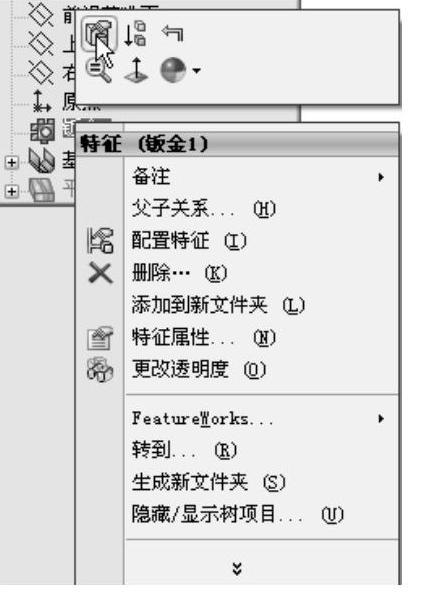

图7-15 右击特征弹出的快捷菜单

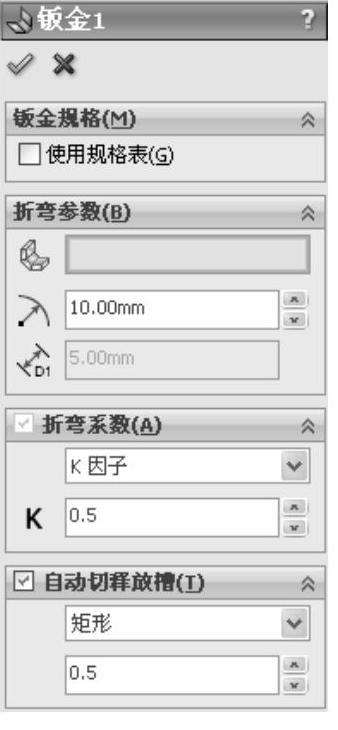

图7-16 “钣金”属性管理器

（1）折弯参数

固定的面和边：该选项被选中的面或边在展开时保持不变。使用基体法兰特征建立钣金零件时，该选项不可选。

折弯半径：该选项定义了建立其他钣金特征时默认的折弯半径，也可以针对不同的折弯给定不同的半径值。

（2）折弯系数

在“折弯系数”选项中，用户可以选择4种类型的折弯系数表，如图7-17所示。

➢折弯系数表：折弯系数表是一种指定材料（如钢和铝等）的表格，它包含基于板厚和折弯半径的折弯运算。折弯系数表是一个Excel表格文件，其扩展名为“*.xls”。可以通过选择菜单栏中的“插入”→“钣金”→“折弯系数表”→“从文件”命令，在当前的钣金零件中添加折弯系数表，也可以在钣金特征PropertyManager属性管理器中的“折弯系数”下拉列表框中选择“折弯系数表”，并选择指定的折弯系数表，或单击“浏览”按钮使用其他的折弯系数表，如图7-18所示。

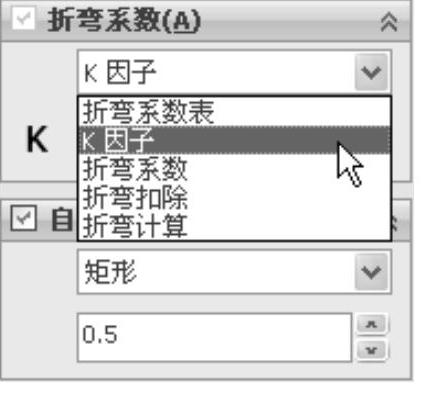

图7-17 “折弯系数”类型

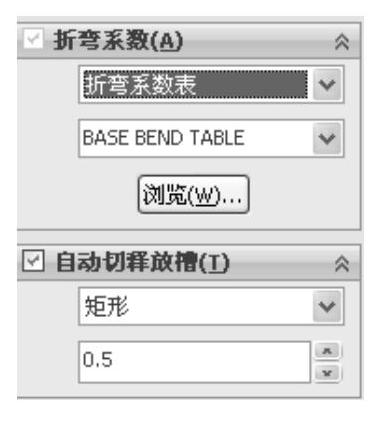

图7-18 选择“折弯系数表”

➢K因子：K因子在折弯计算中是一个常数，它是内表面到中性面的距离与材料厚度的比率。

➢折弯系数和折弯扣除：可以根据用户的经验和工厂的实际情况给定一个实际的数值。

（3）自动切释放槽

在“自动切释放槽”下拉列表框中可以选择3种不同的释放槽类型。

➢矩形：在需要进行折弯释放的边上生成一个矩形切除，如图7-19a所示。

➢撕裂形：在需要撕裂的边和面之间生成一个撕裂口，而不是切除，如图7-19b所示。

➢矩圆形：在需要进行折弯释放的边上生成一个矩圆形切除，如图7-19c所示。

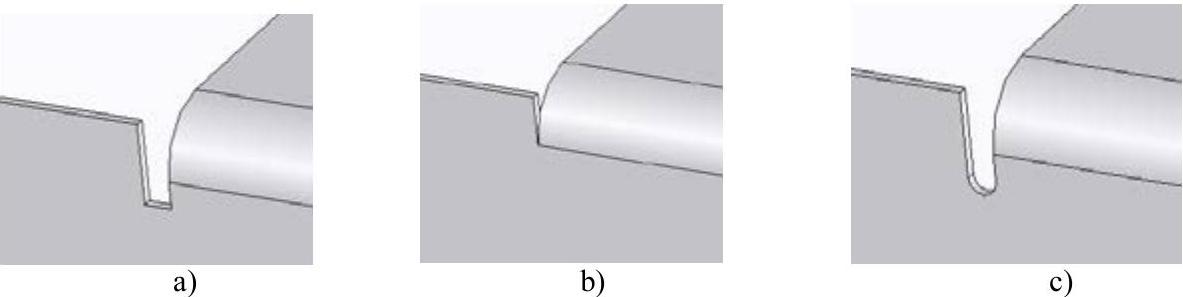

图7-19 释放槽类型
