如何绘制竖直尾翼中心线？

978-7-111-38504-2-Part02-981.jpg创建基准面26。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-982.jpg，弹出“基准面”属性管理器。选择“上视基准面”为参考面，输入偏移距离为10034.00mm。单击“确定”按钮978-7-111-38504-2-Part02-983.jpg，完成基准面26的创建。

978-7-111-38504-2-Part02-984.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面26”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-985.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-986.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-987.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-988.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点，单击“确定”按钮978-7-111-38504-2-Part02-989.jpg，完成点的创建。重复“点”命令，在视图中创建其他点。点坐标见表6-5。

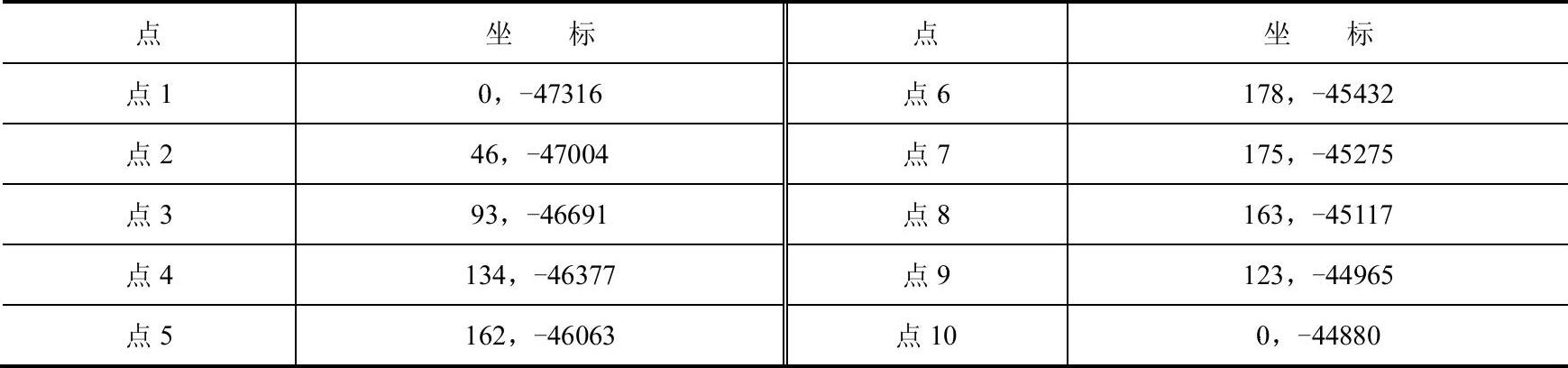

表6-5 点坐标


978-7-111-38504-2-Part02-991.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-992.jpg，绘制一条穿过点1和点10的水平中心线。

978-7-111-38504-2-Part02-993.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-994.jpg，将点2～点9以水平中心线进行镜像。

978-7-111-38504-2-Part02-995.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-996.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-997.jpg，完成样条曲线的绘制，如图6-72所示。

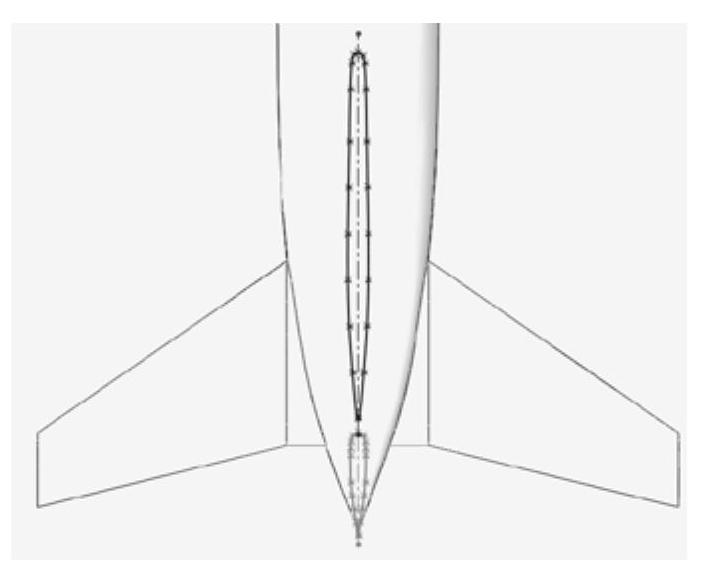

图6-72 绘制样条曲线

978-7-111-38504-2-Part02-999.jpg创建基准面26。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-1000.jpg，弹出“基准面”属性管理器。选择“上视基准面”为参考面，输入偏移距离为2942.00mm。单击“确定”按钮978-7-111-38504-2-Part02-1001.jpg，完成基准面26的创建。

978-7-111-38504-2-Part02-1002.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面26”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-1003.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-1004.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-1005.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-1006.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点，单击“确定”按钮978-7-111-38504-2-Part02-1007.jpg，完成点的创建。重复“点”命令，在视图中创建其他点。点坐标见表6-6。

表6-6 点坐标


978-7-111-38504-2-Part02-1009.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-1010.jpg，绘制一条穿过点1和点10的水平中心线。

978-7-111-38504-2-Part02-1011.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-1012.jpg，将点2～点9以水平中心线进行镜像。

978-7-111-38504-2-Part02-1013.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-1014.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-1015.jpg，完成样条曲线的绘制，如图6-73所示。

978-7-111-38504-2-Part02-1016.jpg设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-1017.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-1018.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-1019.jpg单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part02-1020.jpg，绘制如图6-74所示的草图。单击“退出草图”按钮978-7-111-38504-2-Part02-1021.jpg，完成草图绘制。

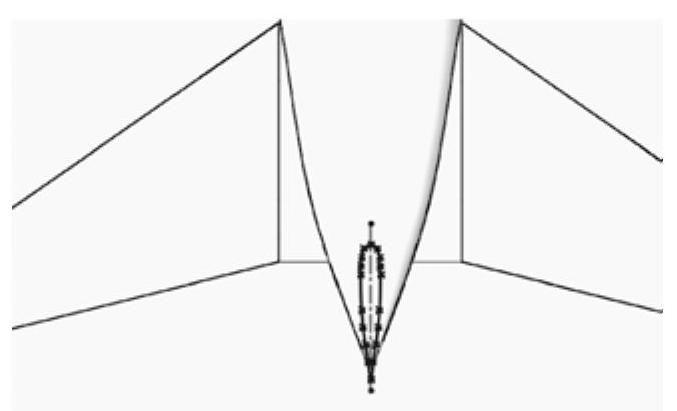

图6-73 绘制样条曲线

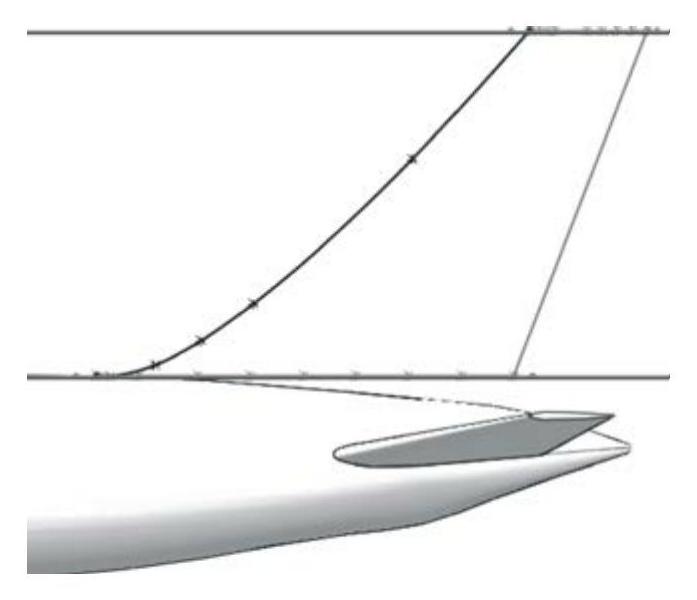

图6-74 绘制草图

978-7-111-38504-2-Part02-1024.jpg设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-1025.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-1026.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-1027.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-1028.jpg，绘制如图6-75所示的草图。单击“退出草图”按钮978-7-111-38504-2-Part02-1029.jpg，完成草图绘制。


图6-75 绘制草图

978-7-111-38504-2-Part02-1031.jpg放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮978-7-111-38504-2-Part02-1032.jpg，系统弹出“曲面-放样”属性管理器；如图6-76所示，依次选择图6-72和图6-73中的样条曲线为轮廓，依次选择图6-74和图6-75中的线段为引导线，单击“确定”按钮978-7-111-38504-2-Part02-1033.jpg，生成放样曲面，如图6-77所示。

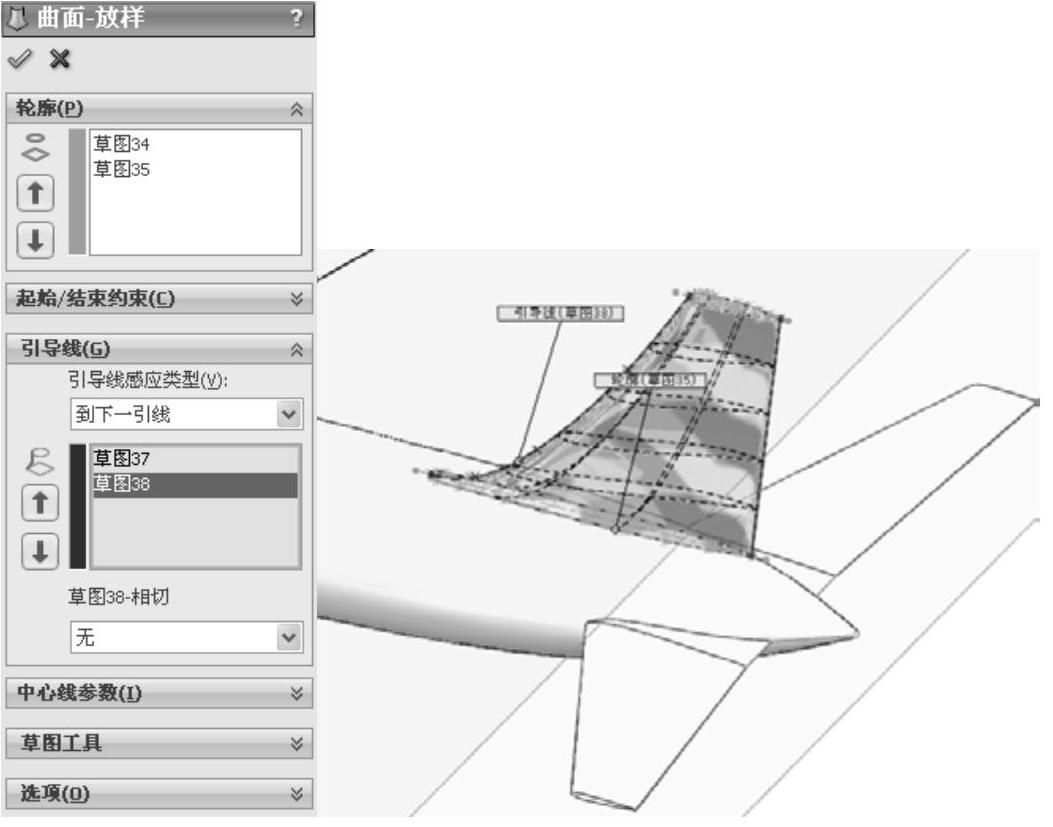

图6-76 “曲面-放样”属性管理器


图6-77 放样曲面

978-7-111-38504-2-Part02-1036.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面26”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-1037.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-1038.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-1039.jpg绘制草图2。单击“草图”工具栏中的“转换实体引用”按钮978-7-111-38504-2-Part02-1040.jpg，将放样曲面在基准面25上的边线转换为图素。

978-7-111-38504-2-Part02-1041.jpg拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮978-7-111-38504-2-Part02-1042.jpg，此时系统弹出如图6-78所示的“曲面-拉伸”属性管理器。选择上一步创建的草图，设置终止条件为“给定深度”，输入拉伸距离为1000.00mm，单击“曲面-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-1043.jpg，拉伸曲面如图6-79所示。

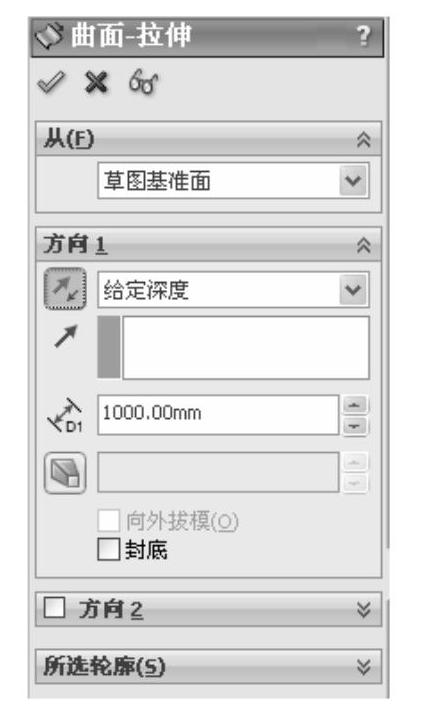

图6-78 “曲面-拉伸”属性管理器


图6-79 拉伸曲面

978-7-111-38504-2-Part02-1046.jpg平面曲面。执行“插入”→“曲面”→“平面区域”菜单命令，或者单击“曲面”工具栏中的“平面曲面”按钮978-7-111-38504-2-Part02-1047.jpg，此时系统弹出如图6-80所示的“平面”属性管理器。选择如图6-80所示的边线为边界，单击“平面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-1048.jpg。

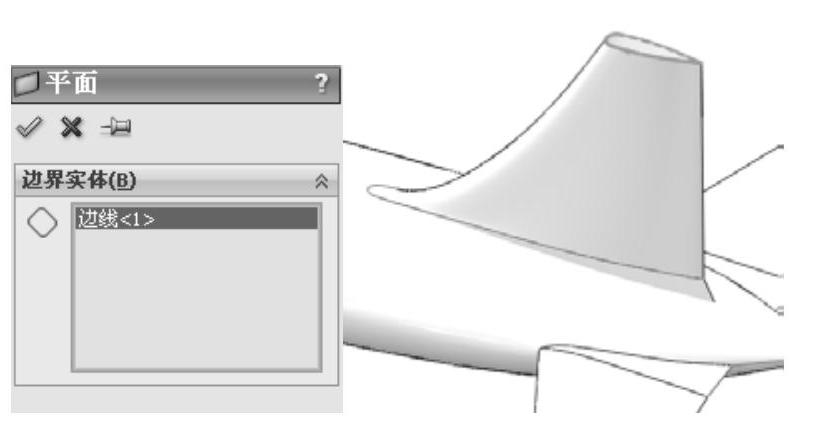

图6-80 “平面”属性管理器

978-7-111-38504-2-Part02-1050.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-1051.jpg，此时系统弹出如图6-81所示的“缝合曲面”属性管理器。选择放样曲面、拉伸曲面和平面区域，单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-1052.jpg，缝合曲面如图6-82所示。

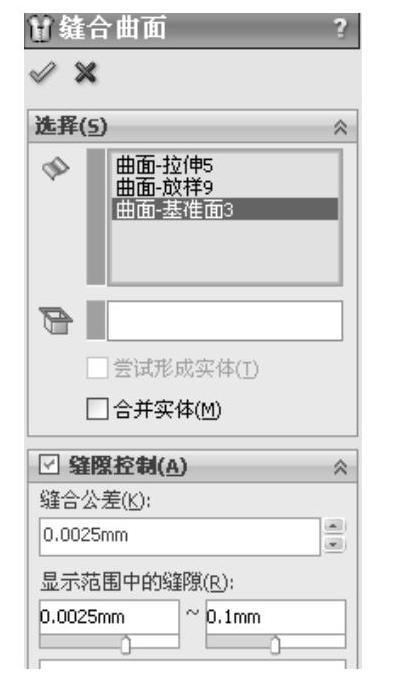

图6-81 “缝合曲面”属性管理器


图6-82 缝合曲面

978-7-111-38504-2-Part02-1055.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮978-7-111-38504-2-Part02-1056.jpg，此时系统弹出如图6-83所示的“剪裁曲面”属性管理器。选中“相互”单选按钮，选择机身和竖直尾翼为剪裁曲面，选中“保留选择”单选按钮，选择如图6-83所示的竖直尾翼和机身为要保留的面，单击“剪裁曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-1057.jpg，剪裁曲面如图6-84所示。

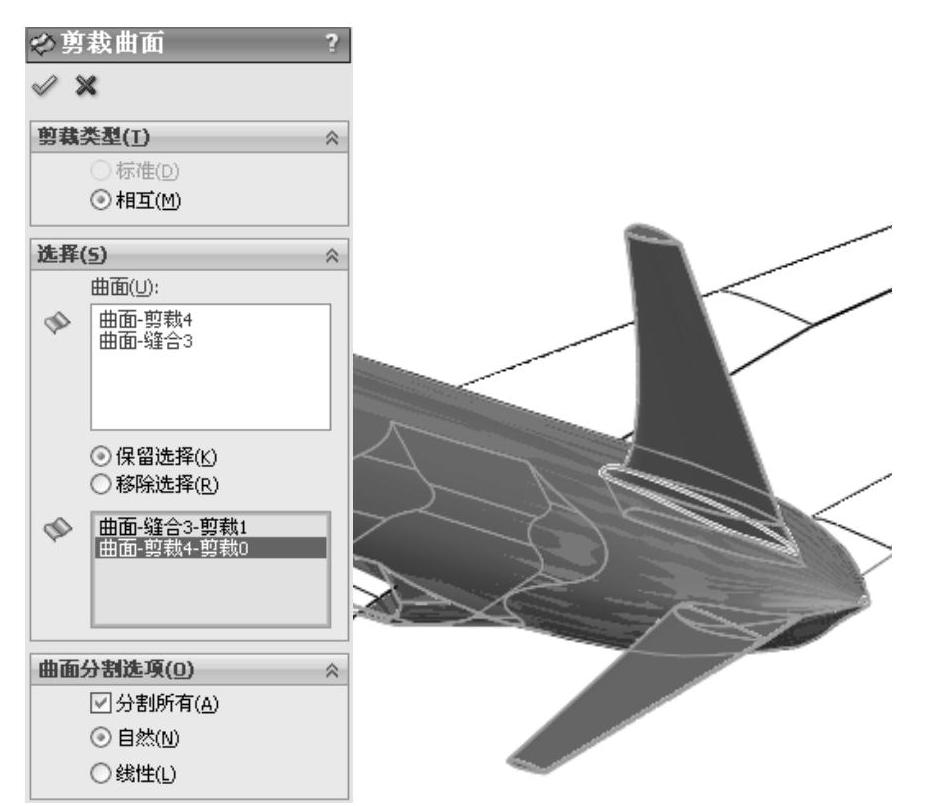

图6-83 “剪裁曲面”属性管理器

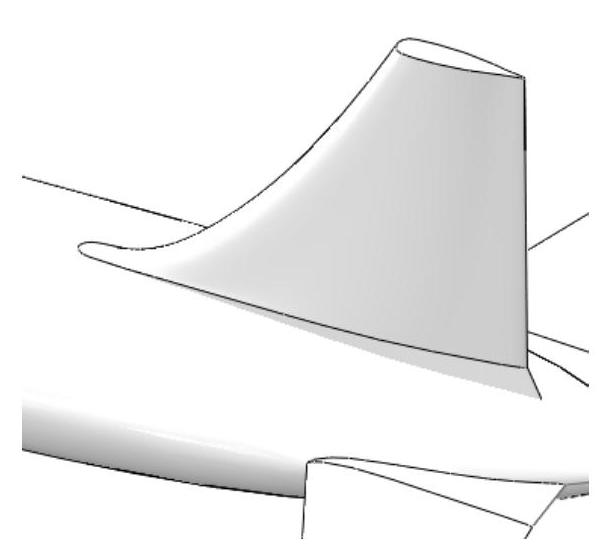

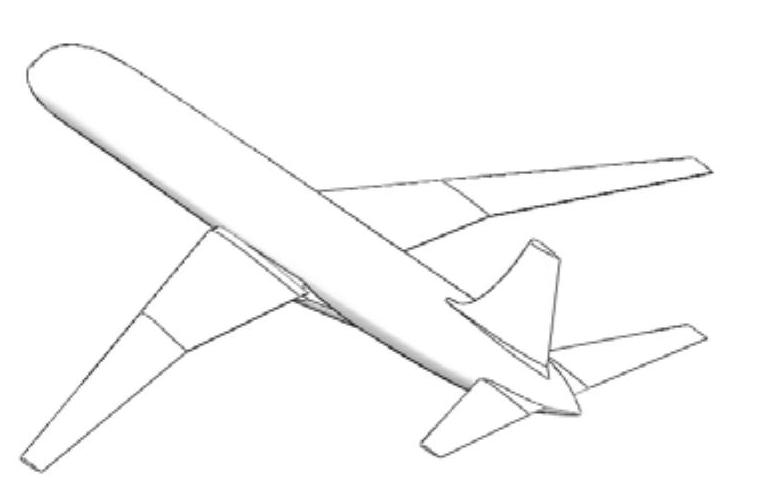

图6-84 剪裁曲面
