创建水平尾翼基准面及曲面放样过程详解

时间：2023-06-23 理论教育 版权反馈
【摘要】：单击“确定”按钮，完成基准面24的创建。表6-3 点坐标单击“草图”工具栏中的“中心线”按钮，绘制一条穿过点9的水平中心线。选择“右视基准面”为参考面，输入偏移距离为1650.00mm。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮，系统弹出“曲面-放样”属性管理器；如图6-62所示，依次选择图6-60和图6-61中的样条曲线为轮廓，单击“确定”按钮，生成放样曲面，如图6-63所示。

创建水平尾翼基准面及曲面放样过程详解

978-7-111-38504-2-Part02-912.jpg创建基准面24。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-913.jpg，弹出“基准面”属性管理器。选择“右视基准面”为参考面，输入偏移距离为7540mm。单击“确定”按钮978-7-111-38504-2-Part02-914.jpg，完成基准面24的创建。

978-7-111-38504-2-Part02-915.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面24”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-916.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-917.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-918.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-919.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点，单击“确定”按钮978-7-111-38504-2-Part02-920.jpg，完成点的创建。重复“点”命令，在视图中创建其他点。点坐标见表6-3。

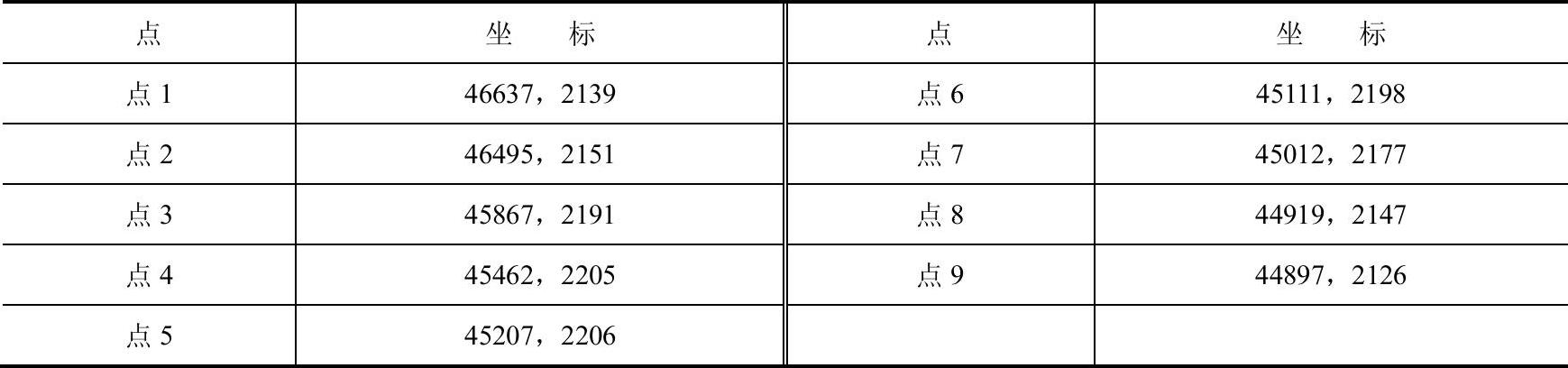

表6-3 点坐标


978-7-111-38504-2-Part02-922.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-923.jpg，绘制一条穿过点9的水平中心线。

978-7-111-38504-2-Part02-924.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-925.jpg，将点1～点8以水平中心线进行镜像。

978-7-111-38504-2-Part02-926.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-927.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-928.jpg，完成样条曲线的绘制，如图6-60所示。


图6-60 绘制样条曲线

978-7-111-38504-2-Part02-930.jpg创建基准面25。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-931.jpg，弹出“基准面”属性管理器。选择“右视基准面”为参考面，输入偏移距离为1650.00mm。单击“确定”按钮978-7-111-38504-2-Part02-932.jpg，完成基准面25的创建。

978-7-111-38504-2-Part02-933.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面25”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-934.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-935.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-936.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-937.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点，单击“确定”按钮978-7-111-38504-2-Part02-938.jpg，完成点的创建。重复“点”命令，在视图中创建其他点。点坐标见表6-4。

表6-4 点坐标


978-7-111-38504-2-Part02-940.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-941.jpg，绘制一条穿过点1和点11的水平中心线。

978-7-111-38504-2-Part02-942.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-943.jpg，将点2～点9以水平中心线进行镜像。

978-7-111-38504-2-Part02-944.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-945.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-946.jpg，完成样条曲线的绘制，如图6-61所示。

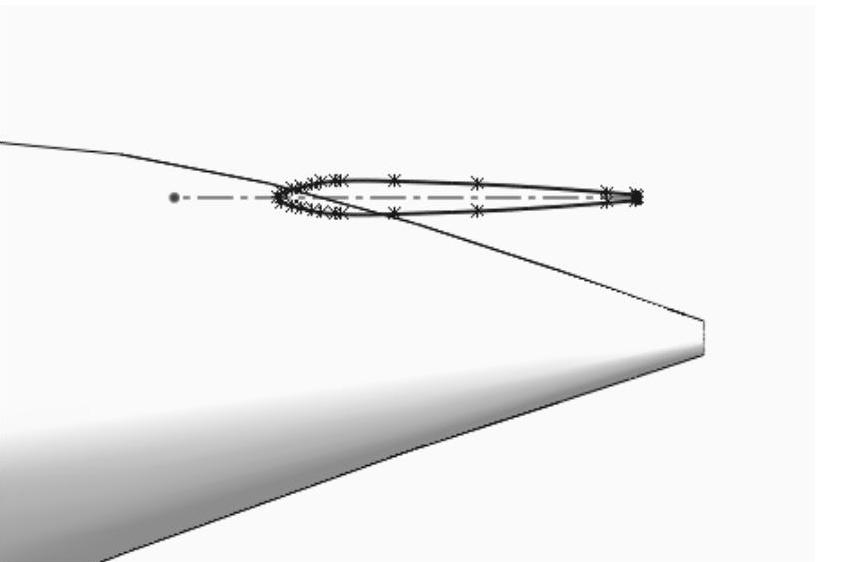

图6-61 绘制样条曲线

978-7-111-38504-2-Part02-948.jpg放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮978-7-111-38504-2-Part02-949.jpg，系统弹出“曲面-放样”属性管理器；如图6-62所示，依次选择图6-60和图6-61中的样条曲线为轮廓，单击“确定”按钮978-7-111-38504-2-Part02-950.jpg，生成放样曲面，如图6-63所示。

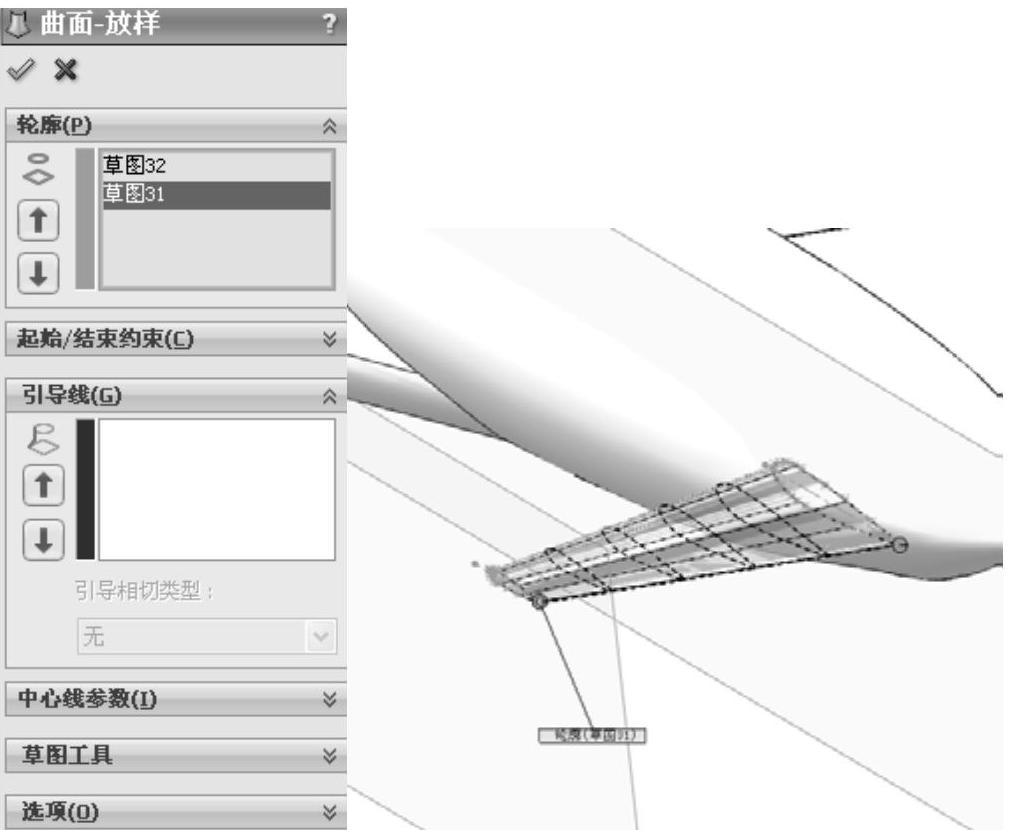

图6-62 “曲面-放样”属性管理器

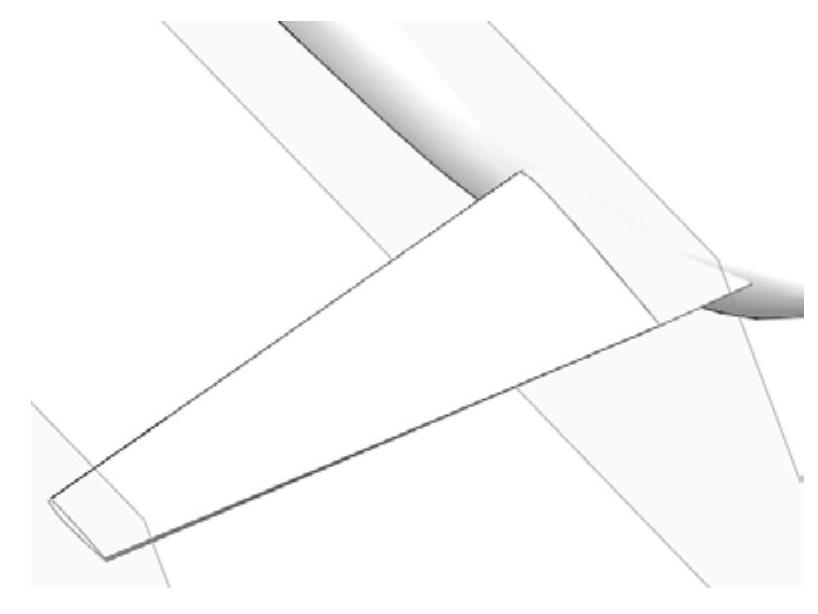

图6-63 放样曲面(www.daowen.com)

978-7-111-38504-2-Part02-953.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面25”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-954.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-955.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-956.jpg绘制草图2。单击“草图”工具栏中的“转换实体引用”按钮978-7-111-38504-2-Part02-957.jpg，将放样曲面在基准面25上的边线转换为图素。

978-7-111-38504-2-Part02-958.jpg拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮978-7-111-38504-2-Part02-959.jpg，此时系统弹出如图6-64所示的“曲面-拉伸”属性管理器。选择上一步创建的草图，设置终止条件为“给定深度”，输入拉伸距离为1000.00mm，单击“曲面-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-960.jpg，拉伸曲面如图6-65所示。

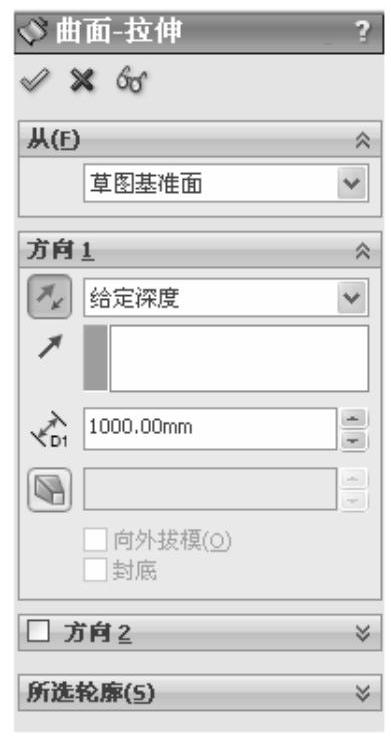

图6-64 “曲面-拉伸”属性管理器


图6-65 拉伸曲面

978-7-111-38504-2-Part02-963.jpg平面曲面。执行“插入”→“曲面”→“平面区域”菜单命令，或者单击“曲面”工具栏中的“平面曲面”按钮978-7-111-38504-2-Part02-964.jpg，此时系统弹出如图6-66所示的“平面”属性管理器。选择如图6-66所示的边线为边界，单击“平面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-965.jpg。

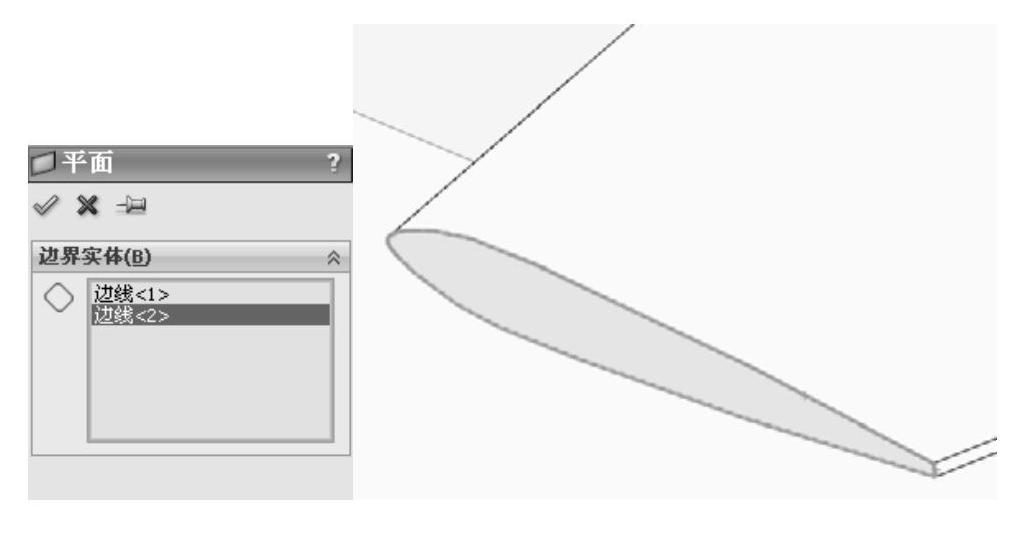

图6-66 “平面”属性管理器

978-7-111-38504-2-Part02-967.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-968.jpg，此时系统弹出如图6-67所示的“缝合曲面”属性管理器。选择放样曲面、拉伸曲面和平面区域，单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-969.jpg。

978-7-111-38504-2-Part02-970.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮978-7-111-38504-2-Part02-971.jpg，此时系统弹出如图6-68所示的“剪裁曲面”属性管理器。选中“相互”单选按钮，选择机身和水平尾翼为剪裁曲面，选中“保留选择”单选按钮，选择如图6-68所示的水平尾翼和机身为要保留的面，单击“剪裁曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-972.jpg，剪裁曲面如图6-69所示。

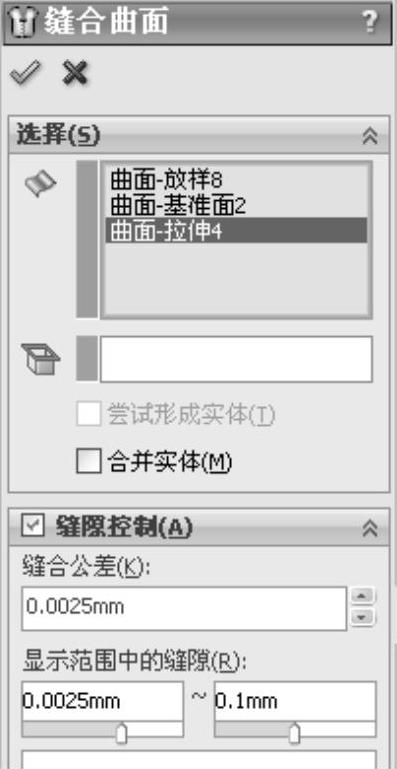

图6-67 “缝合曲面”属性管理器

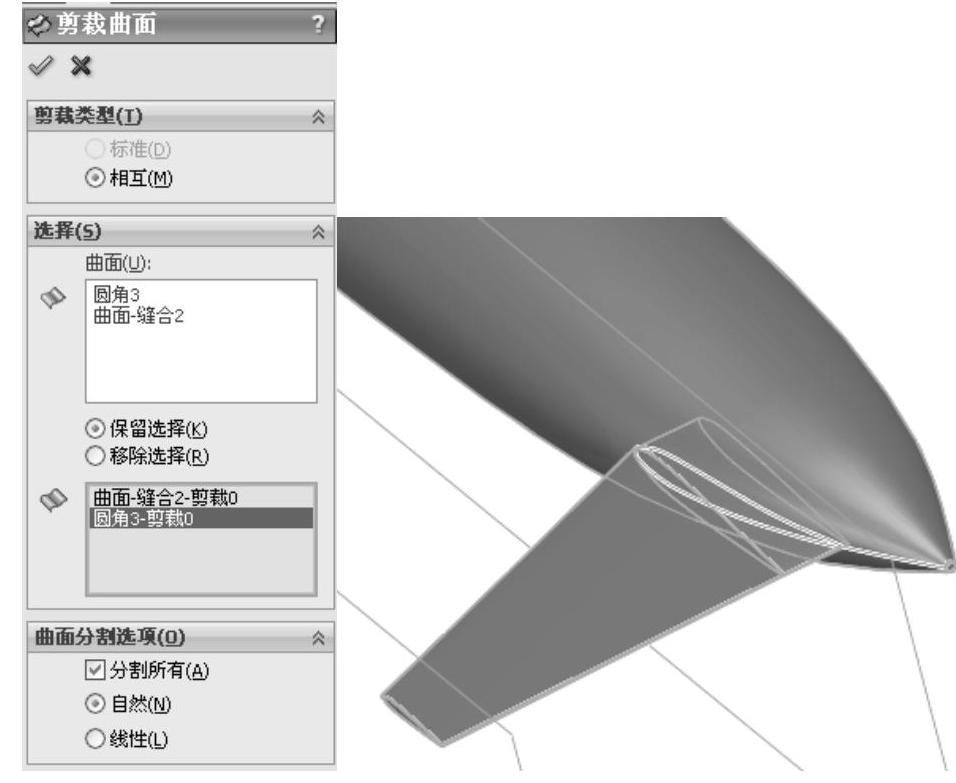

图6-68 “剪裁曲面”属性管理器

978-7-111-38504-2-Part02-975.jpg镜像机翼。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”工具栏中的“镜像”按钮978-7-111-38504-2-Part02-976.jpg，此时系统弹出如图6-70所示的“镜像”属性管理器。选择“右视基准面”为镜像基准面，选择水平尾翼为要镜像的实体，单击“镜像”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-977.jpg，镜像水平尾翼如图6-71所示。

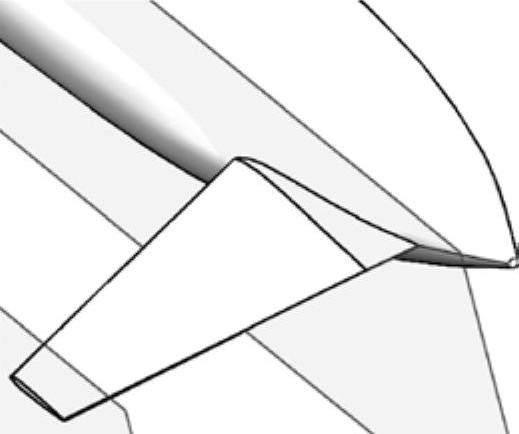

图6-69 剪裁曲面

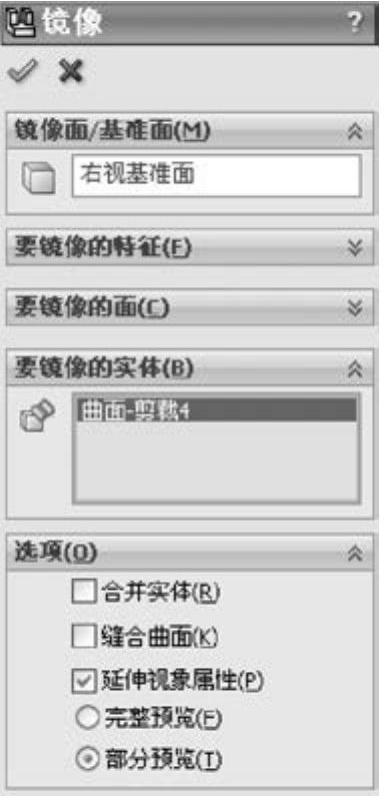

图6-70 “镜像”属性管理器

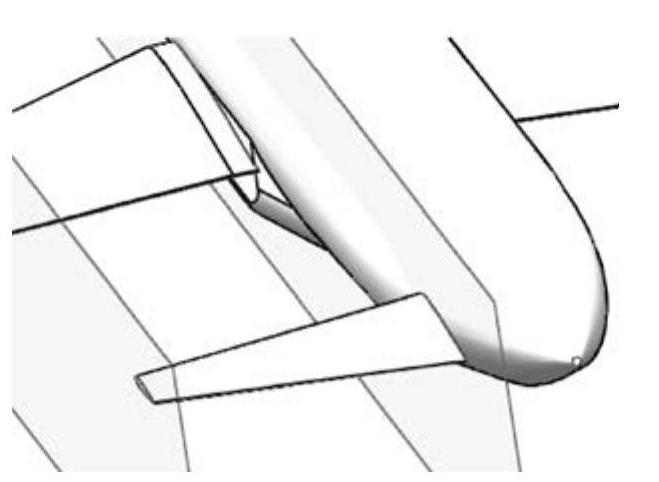

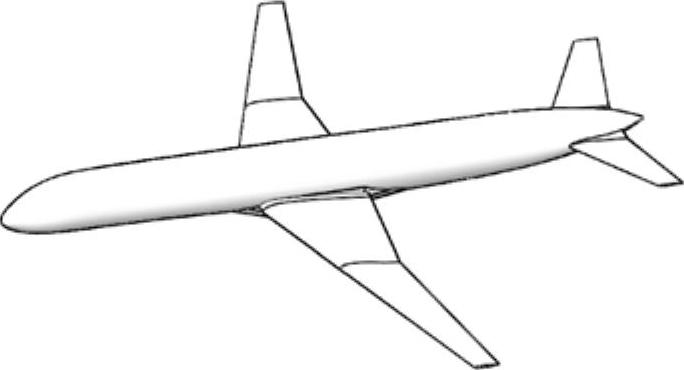

图6-71 镜像水平尾翼
