如何创建机翼基准面和中心线草图？

时间：2023-06-23 理论教育 版权反馈
【摘要】：执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图6-42所示的“基准面”属性管理器。选择“右视基准面”为参考面，输入偏移距离为18740.00mm，单击“确定”按钮，完成基准面21的创建。表6-2 点坐标单击“草图”工具栏中的“中心线”按钮，绘制一条穿过点11的水平中心线。

如何创建机翼基准面和中心线草图？

978-7-111-38504-2-Part02-822.jpg创建基准面21。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-823.jpg，弹出如图6-42所示的“基准面”属性管理器。选择“右视基准面”为参考面，输入偏移距离为18740.00mm，单击“确定”按钮978-7-111-38504-2-Part02-824.jpg，完成基准面21的创建。

978-7-111-38504-2-Part02-825.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面21”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-826.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-827.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-828.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-829.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点（29015，-1359），如图6-43所示。单击“确定”按钮978-7-111-38504-2-Part02-830.jpg，完成点的创建。重复“点”命令，在视图中创建其他点，如图6-44所示。点坐标见表6-1。

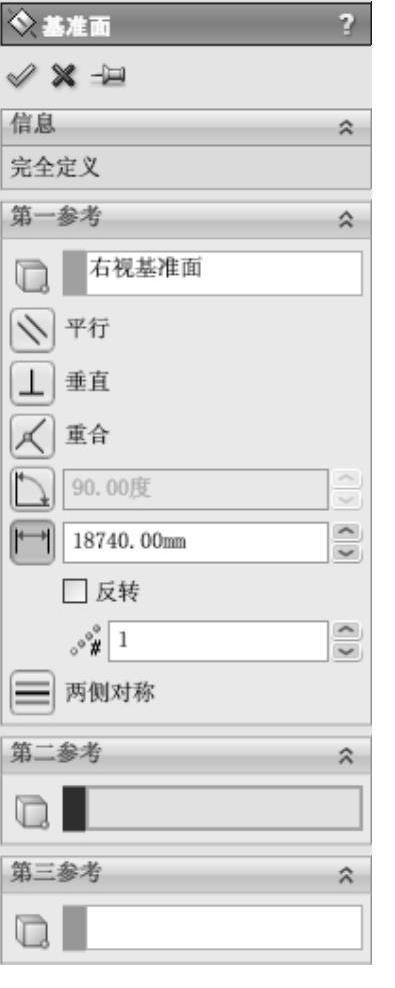

图6-42 “基准面”属性管理器

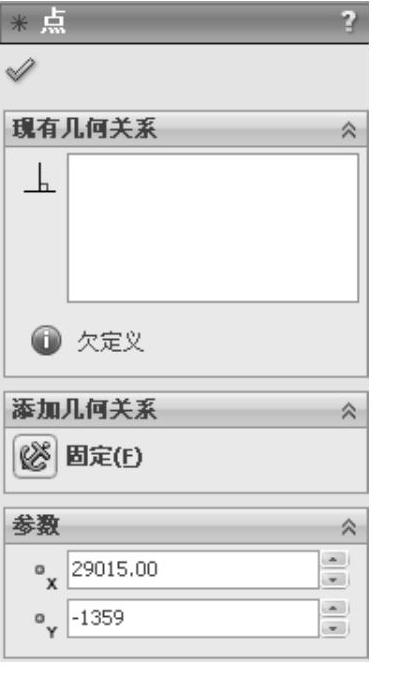

图6-43 “点”属性管理器

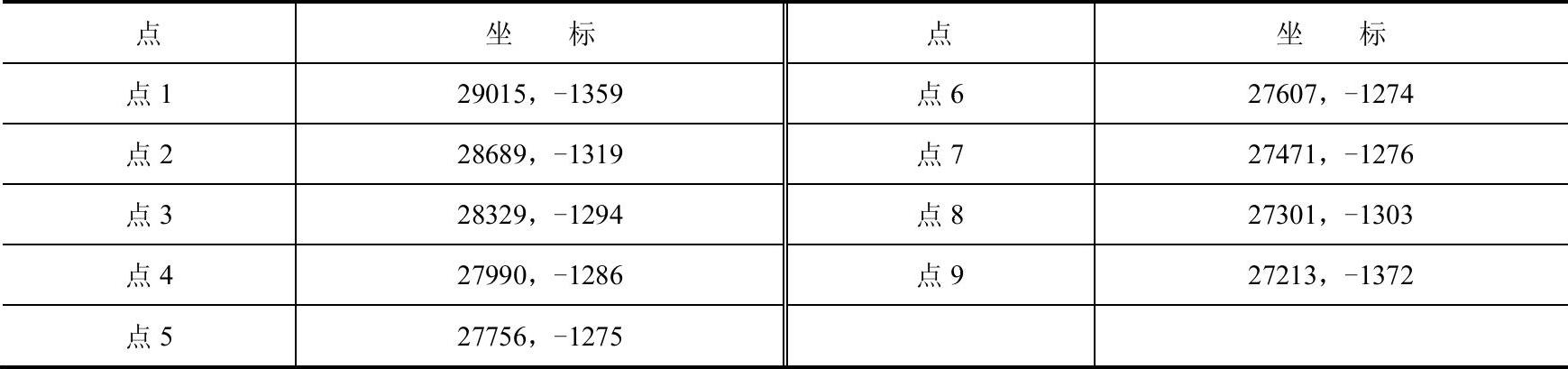

表6-1 点坐标


978-7-111-38504-2-Part02-834.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-835.jpg，绘制一条穿过点9的水平中心线。

978-7-111-38504-2-Part02-836.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-837.jpg，将点1～点8以水平中心线进行镜像。

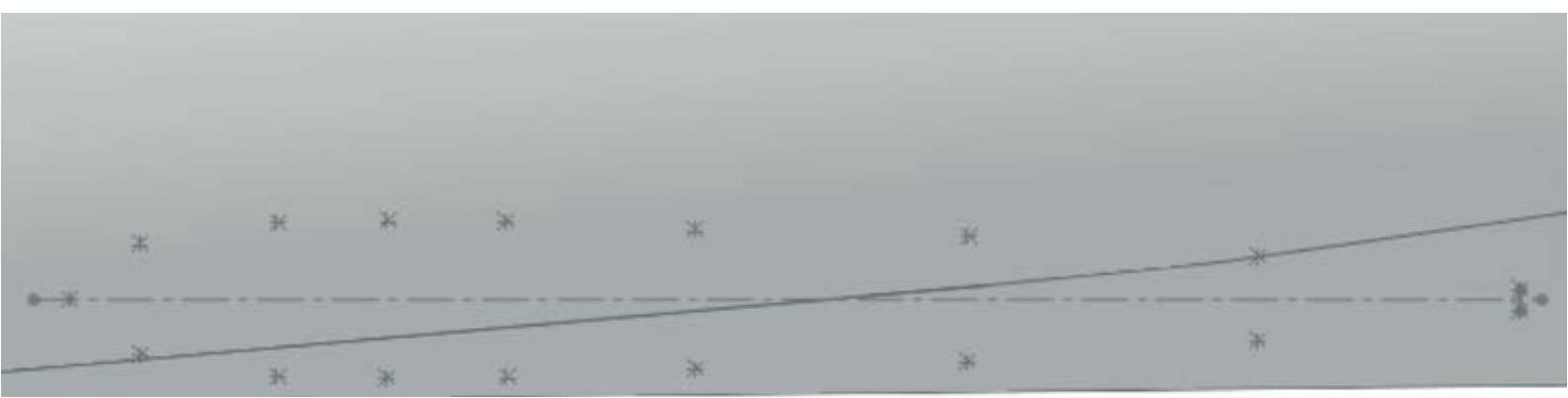

图6-44 绘制点

978-7-111-38504-2-Part02-839.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-840.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-841.jpg，完成样条曲线的绘制，如图6-45所示。

也可以直接绘制样条曲线，然后标注尺寸完成草图的绘制，还可以在直接绘制样条后分别拾取样条上的各个关键点，更改坐标值。

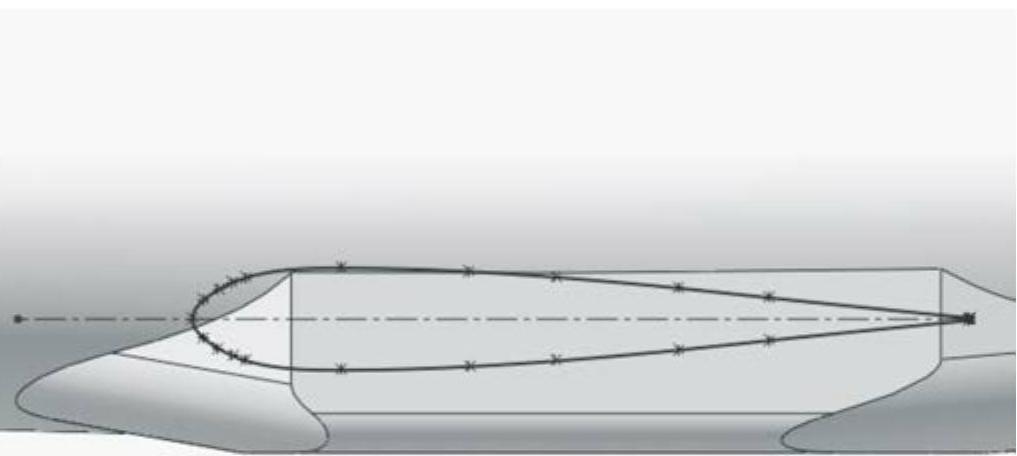

图6-45 绘制样条曲线

978-7-111-38504-2-Part02-843.jpg创建基准面22。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-844.jpg，弹出“基准面”属性管理器。选择“右视基准面”为参考面，输入偏移距离为2300.00mm。单击“确定”按钮978-7-111-38504-2-Part02-845.jpg，完成基准面22的创建。

978-7-111-38504-2-Part02-846.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面22”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-847.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-848.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-849.jpg绘制草图。单击“草图”工具栏中的“点”按钮978-7-111-38504-2-Part02-850.jpg，在视图中绘制一个点，弹出“点”属性管理器，输入坐标点，单击“确定”按钮978-7-111-38504-2-Part02-851.jpg，完成点的创建。重复“点”命令，在视图中创建其他点。点坐标见表6-2。

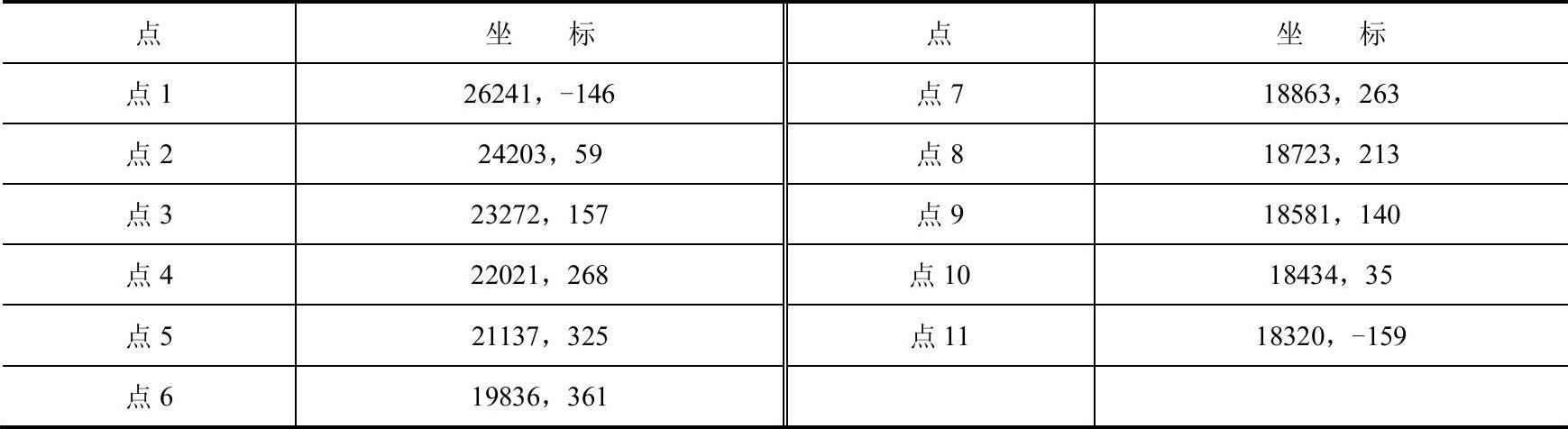

表6-2 点坐标


978-7-111-38504-2-Part02-853.jpg单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-854.jpg，绘制一条穿过点11的水平中心线。

978-7-111-38504-2-Part02-855.jpg单击“草图”工具栏中的“镜像实体”按钮978-7-111-38504-2-Part02-856.jpg，将点1～点10以水平中心线进行镜像。

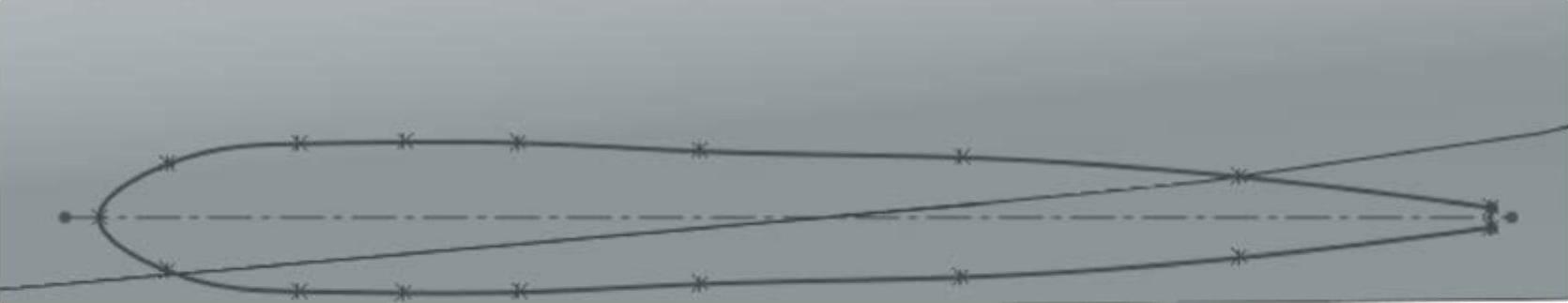

978-7-111-38504-2-Part02-857.jpg单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-858.jpg，连接视图中的所有点，单击“退出草图”按钮978-7-111-38504-2-Part02-859.jpg，完成样条曲线的绘制，如图6-46所示。


图6-46 绘制样条曲线

978-7-111-38504-2-Part02-861.jpg创建基准面23。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-862.jpg，弹出如图6-47所示的“基准面”属性管理器。在视图中选择两个草图的中心线，单击“确定”按钮978-7-111-38504-2-Part02-863.jpg，完成基准面23的创建。

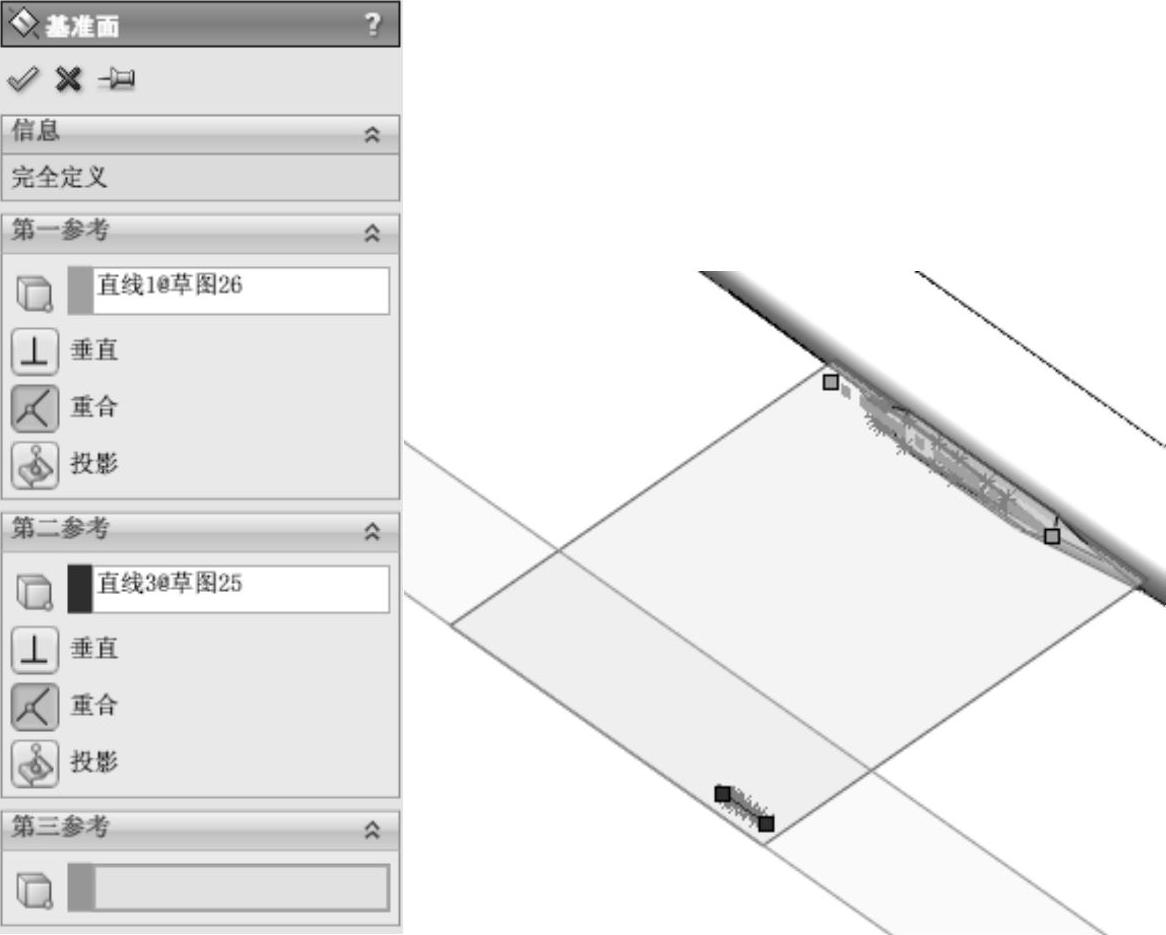

图6-47 “基准面”属性管理器

978-7-111-38504-2-Part02-865.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面23”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-866.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-867.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-868.jpg绘制草图2。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part02-869.jpg，绘制如图6-48所示的草图，单击“退出草图”按钮978-7-111-38504-2-Part02-870.jpg，退出草图绘制环境。

978-7-111-38504-2-Part02-871.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面23”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-872.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-873.jpg，进入草图绘制状态。

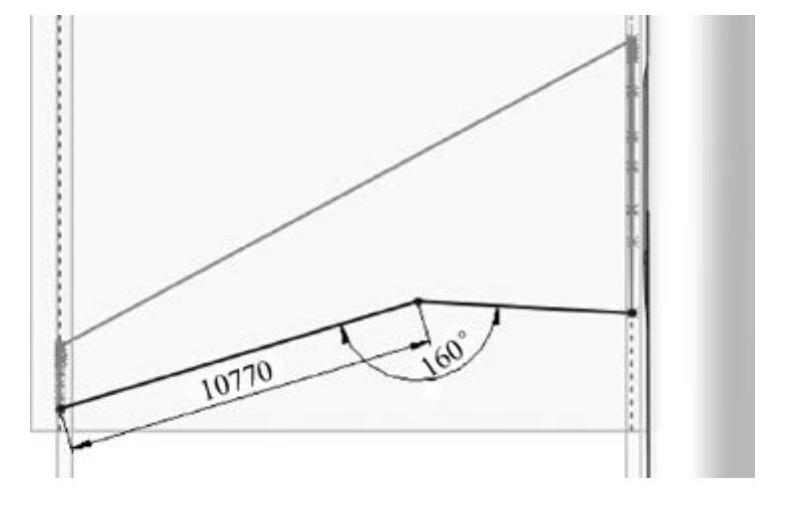

978-7-111-38504-2-Part02-874.jpg绘制草图2。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part02-875.jpg，绘制如图6-49所示的草图并标注尺寸，单击“退出草图”按钮978-7-111-38504-2-Part02-876.jpg，退出草图绘制环境。(www.daowen.com)

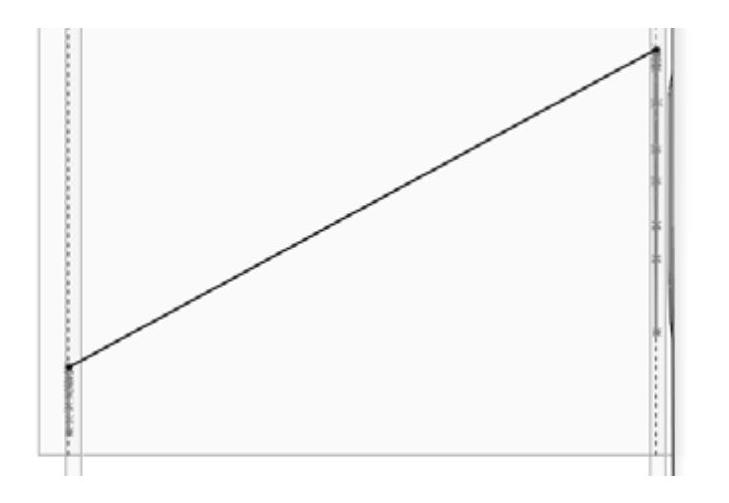

图6-48 绘制草图


图6-49 绘制草图

978-7-111-38504-2-Part02-879.jpg放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮978-7-111-38504-2-Part02-880.jpg，系统弹出“曲面-放样”属性管理器；如图6-50所示，依次选择图6-45和图6-46中的样条曲线为轮廓，依次选择图6-48和图6-49中的线段为引导线，单击“确定”按钮978-7-111-38504-2-Part02-881.jpg，生成放样曲面。隐藏基准面后，放样曲面如图6-51所示。

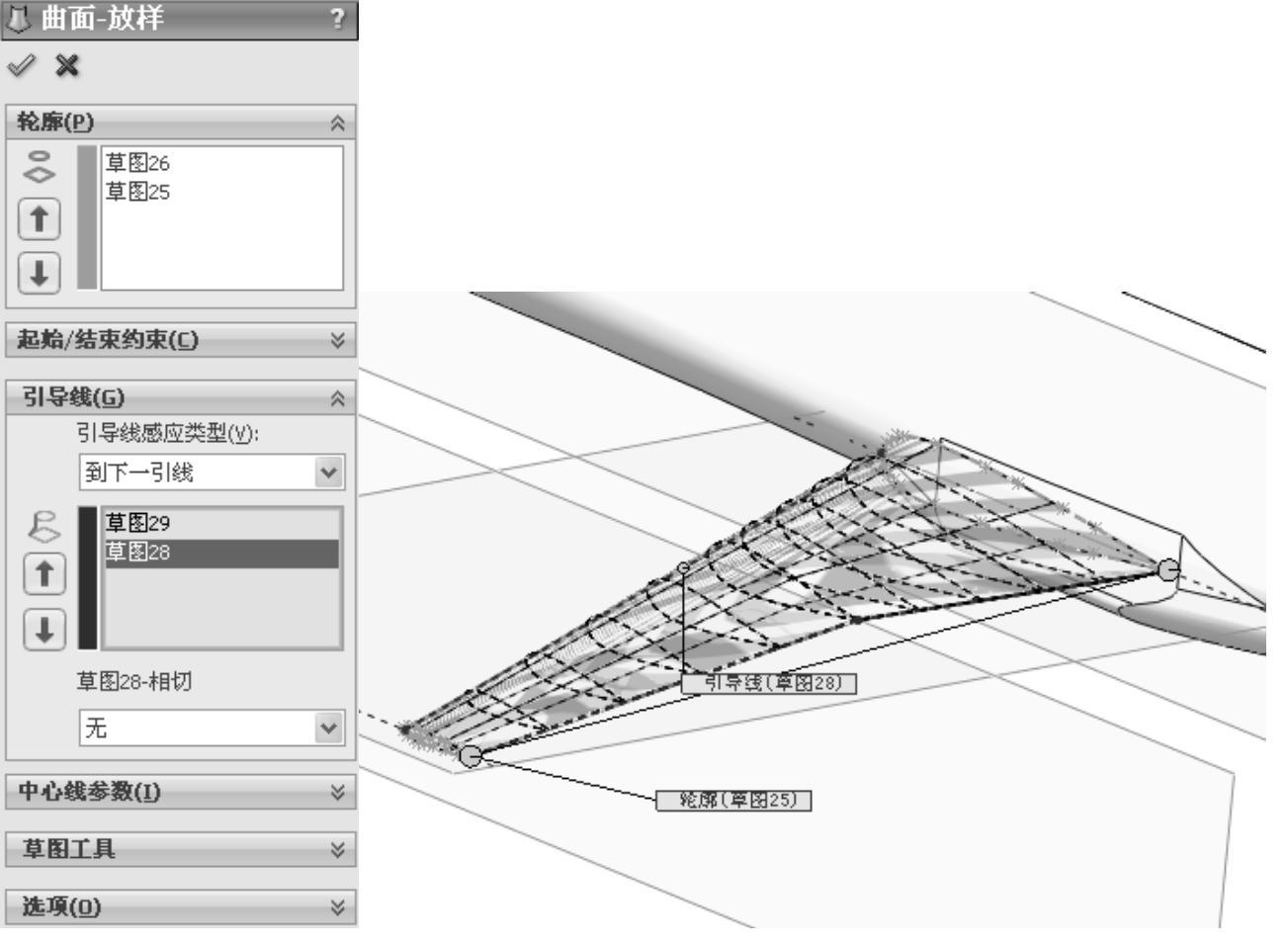

图6-50 “曲面-放样”属性管理器


图6-51 放样曲面

978-7-111-38504-2-Part02-884.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面22”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-885.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-886.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-887.jpg绘制草图2。单击“草图”工具栏中的“转换实体引用”按钮978-7-111-38504-2-Part02-888.jpg，将放样曲面在基准面22上的边线转换为图素。

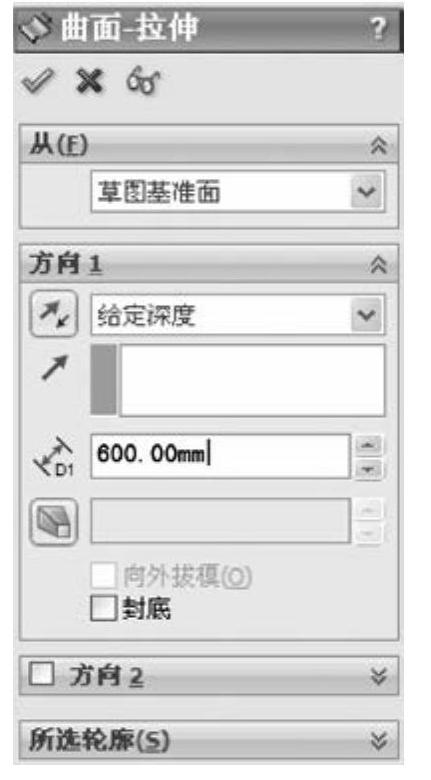

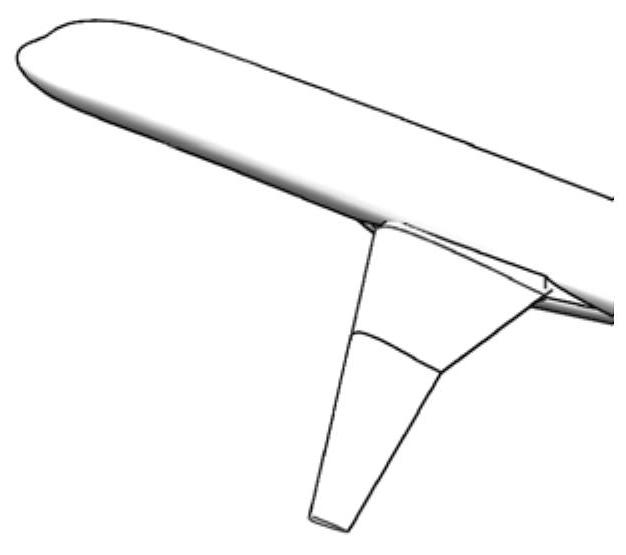

978-7-111-38504-2-Part02-889.jpg拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮978-7-111-38504-2-Part02-890.jpg，此时系统弹出如图6-52所示的“曲面-拉伸”属性管理器。选择上一步创建的草图，设置终止条件为“给定深度”，输入拉伸距离为600.00mm，单击“曲面-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-891.jpg，拉伸曲面如图6-53所示。


图6-52 “曲面-拉伸”属性管理器


图6-53 拉伸曲面

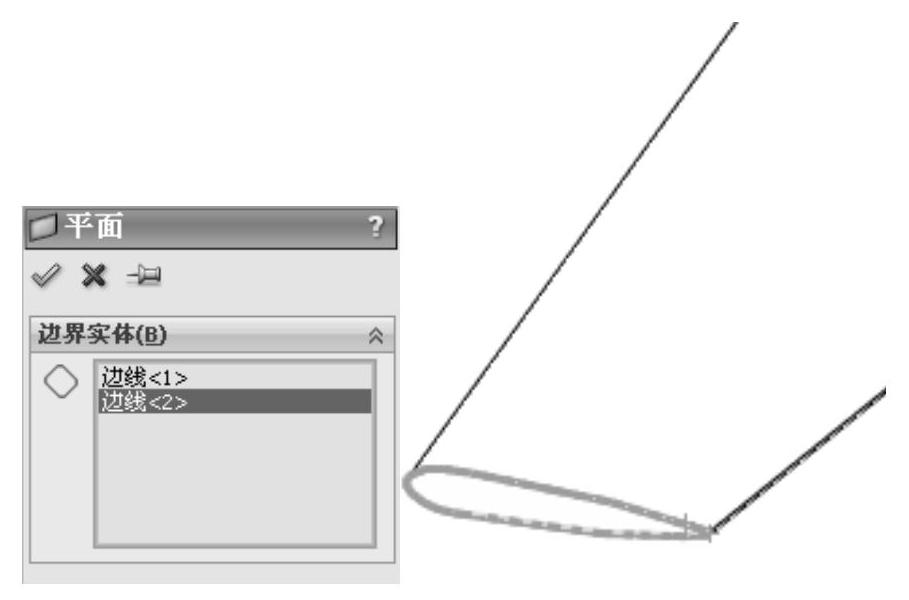

978-7-111-38504-2-Part02-894.jpg平面曲面。执行“插入”→“曲面”→“平面区域”菜单命令，或者单击“曲面”工具栏中的“平面曲面”按钮978-7-111-38504-2-Part02-895.jpg，此时系统弹出如图6-54所示的“平面”属性管理器。选择如图6-54所示的边线为边界，单击“平面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-896.jpg。

978-7-111-38504-2-Part02-897.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-898.jpg，此时系统弹出如图6-55所示的“缝合曲面”属性管理器。选择放样曲面，拉伸曲面和平面区域，单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-899.jpg。


图6-54 “平面”属性管理器

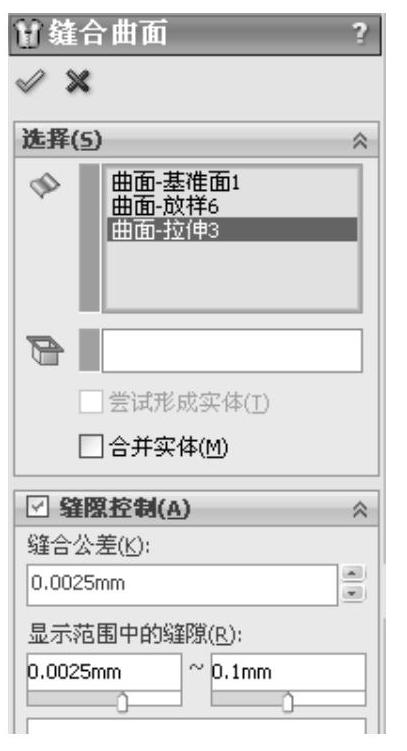

图6-55 “缝合曲面”属性管理器

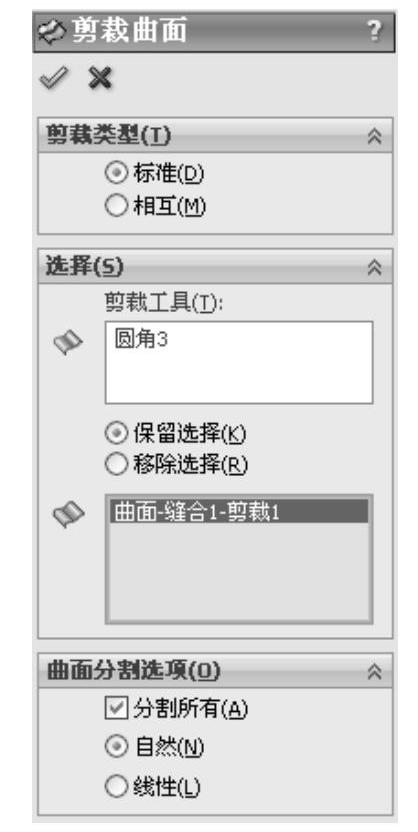

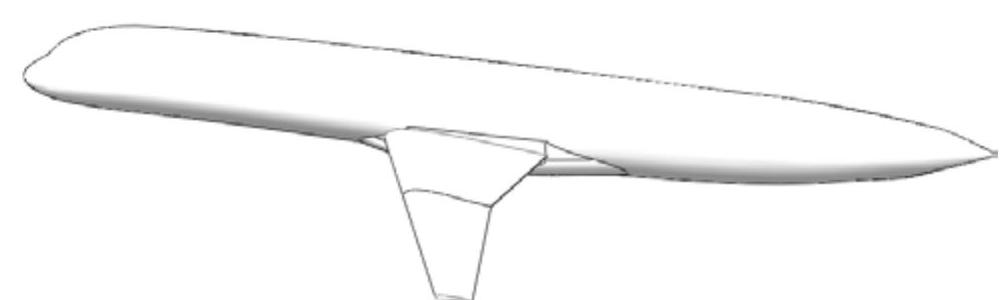

978-7-111-38504-2-Part02-902.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮978-7-111-38504-2-Part02-903.jpg，此时系统弹出如图6-56所示的“剪裁曲面”属性管理器。选中“标准”单选按钮，选择机身为剪裁曲面，选中“保留选择”单选按钮，选择机翼为要保留的面，单击“剪裁曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-904.jpg，剪裁曲面如图6-57所示。


图6-56 “剪裁曲面”属性管理器


图6-57 剪裁曲面

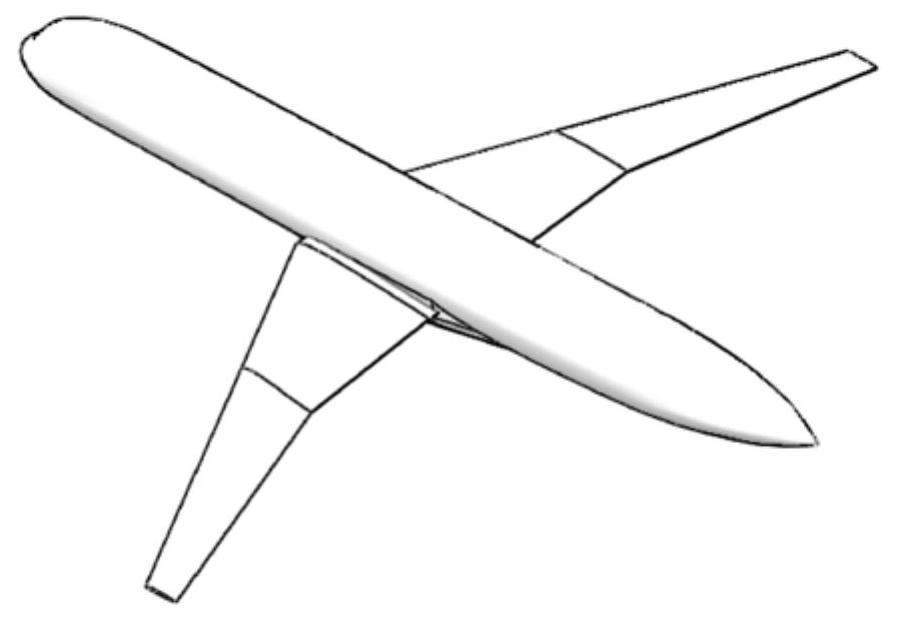

978-7-111-38504-2-Part02-907.jpg镜像机翼。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”工具栏中的“镜像”按钮978-7-111-38504-2-Part02-908.jpg，此时系统弹出如图6-58所示的“镜像”属性管理器。选择“右视基准面”为镜像基准面，选择机翼为要镜像的实体，单击“镜像”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-909.jpg，镜像机翼如图6-59所示。


图6-58 “镜像”属性管理器

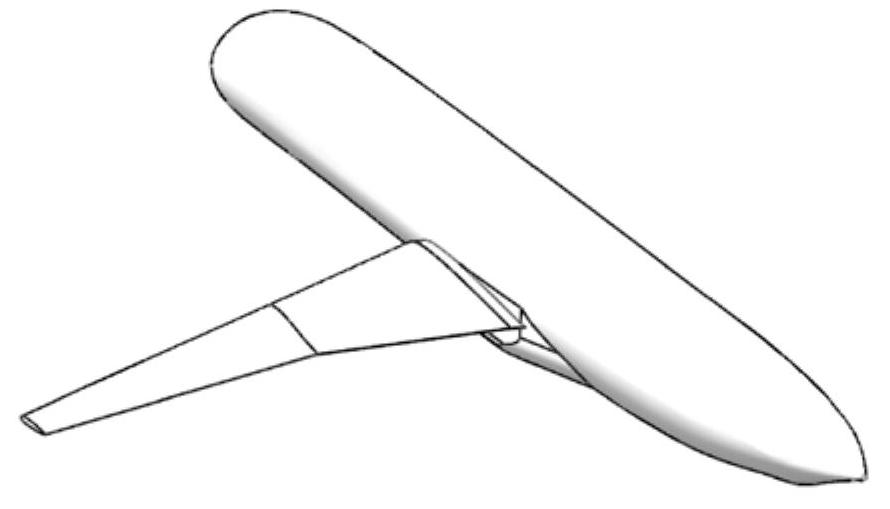

图6-59 镜像机翼
