新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或单击菜单栏中的“文件”→“新建”命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，新建一个零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图1。单击“草图”工具栏中的“点”按钮，在坐标原点处绘制一点，单击“退出草图”按钮，退出草图绘制环境，完成草图1的绘制。

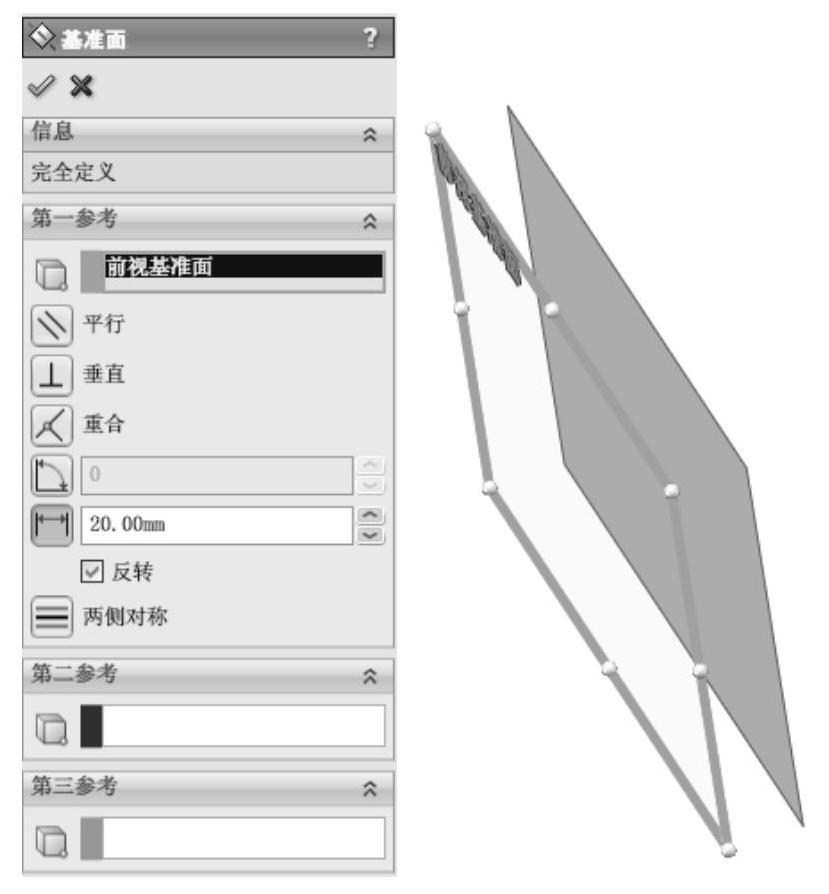

创建基准面1。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图6-3所示的“基准面”属性管理器。选择“前视基准面”为参考面，输入偏移距离为20.00mm，勾选“反转”复选框。单击“确定”按钮，完成基准面1的创建。

图6-3 “基准面”属性管理器

设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

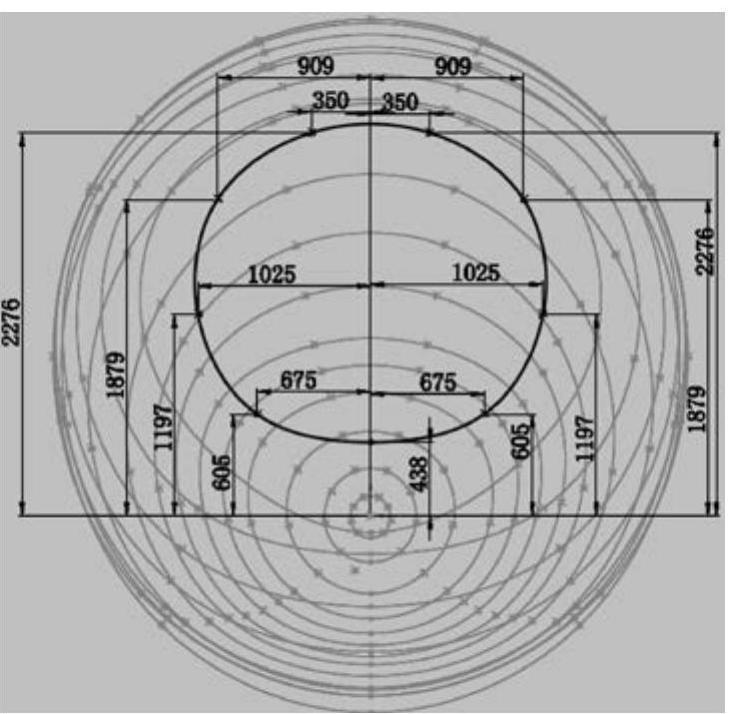

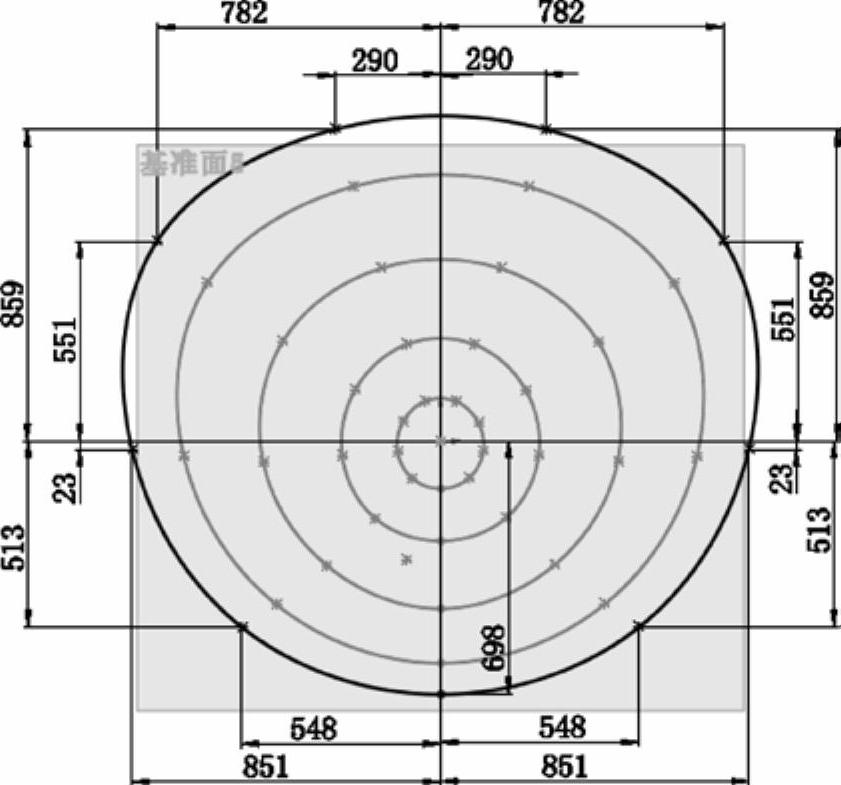

绘制草图2。单击“草图”工具栏中的“样条曲线”按钮，绘制如图6-4所示的草图并标注尺寸，单击“退出草图”按钮，退出草图绘制环境，完成草图2的绘制。

图6-4 绘制草图2

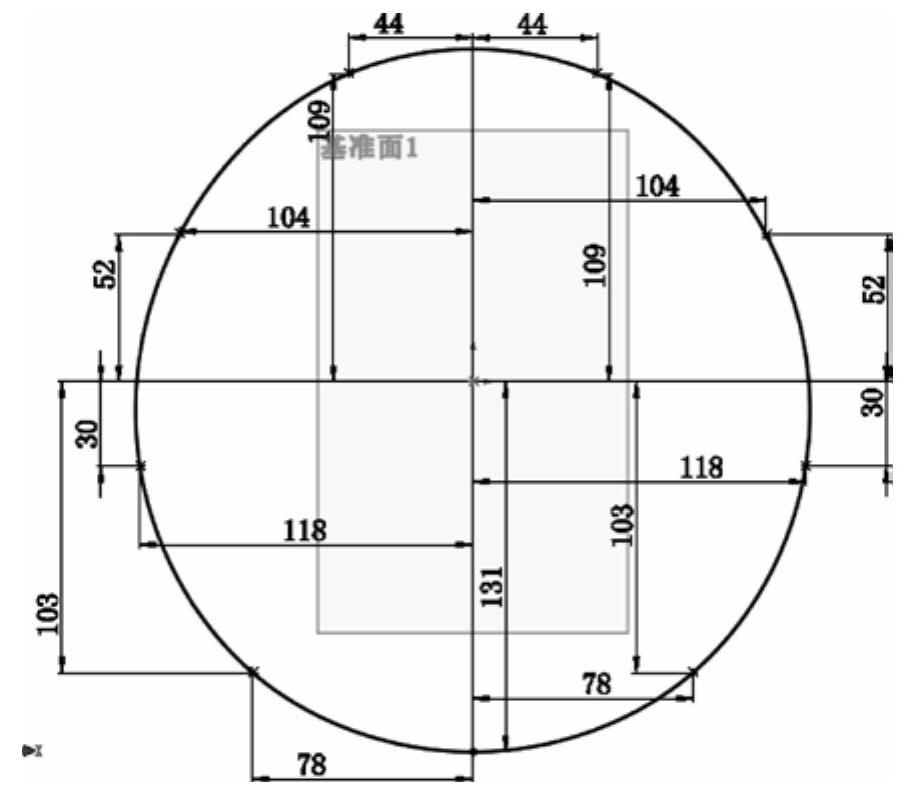

重复步骤～步骤，创建距离前视基准面为100.00mm的基准面2，并在基准面2上利用“样条曲线”命令，创建如图6-5所示的草图3。

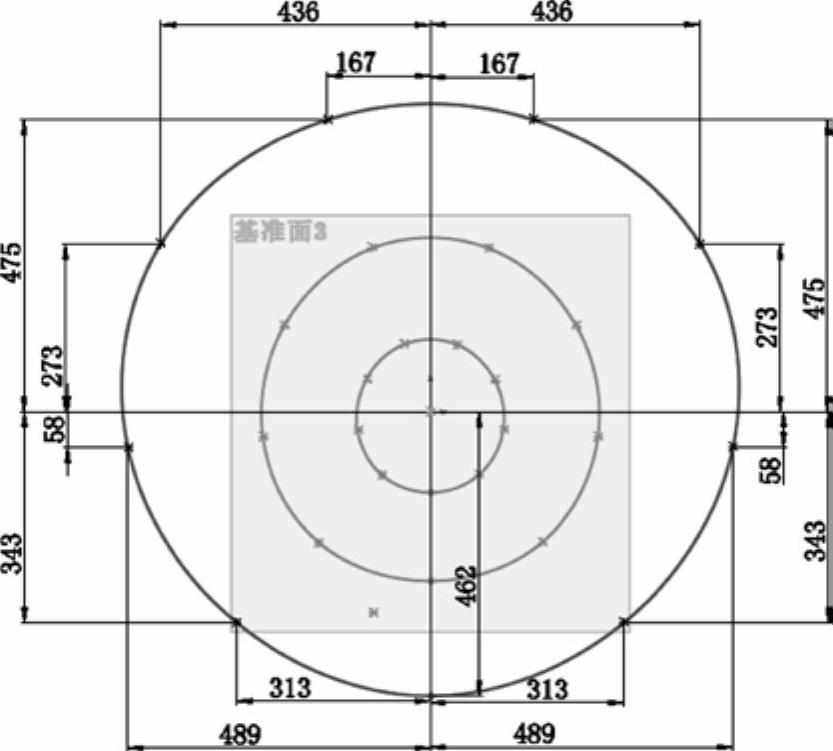

重复步骤～步骤，创建距离前视基准面为300.00mm的基准面3，并在基准面3上利用“样条曲线”命令，创建如图6-6所示的草图4。

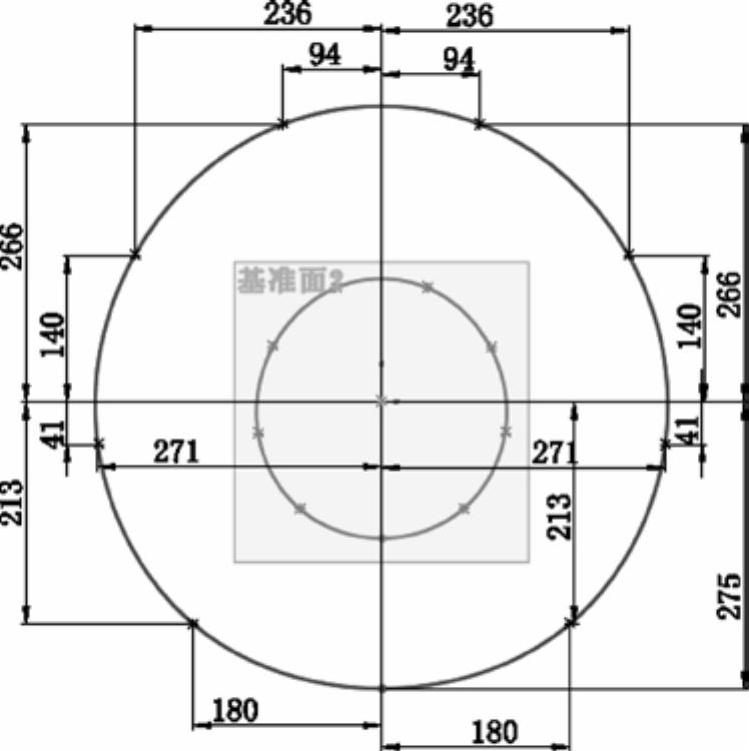

图6-5 绘制草图3

图6-6 绘制草图4

重复步骤～步骤，创建距离前视基准面为600.00mm的基准面4，并在基准面4上利用“样条曲线”命令，创建如图6-7所示的草图5。

重复步骤～步骤，创建距离前视基准面为850.00mm的基准面5，并在基准面5上利用“样条曲线”命令，创建如图6-8所示的草图6。

图6-7 绘制草图5

图6-8 绘制草图6

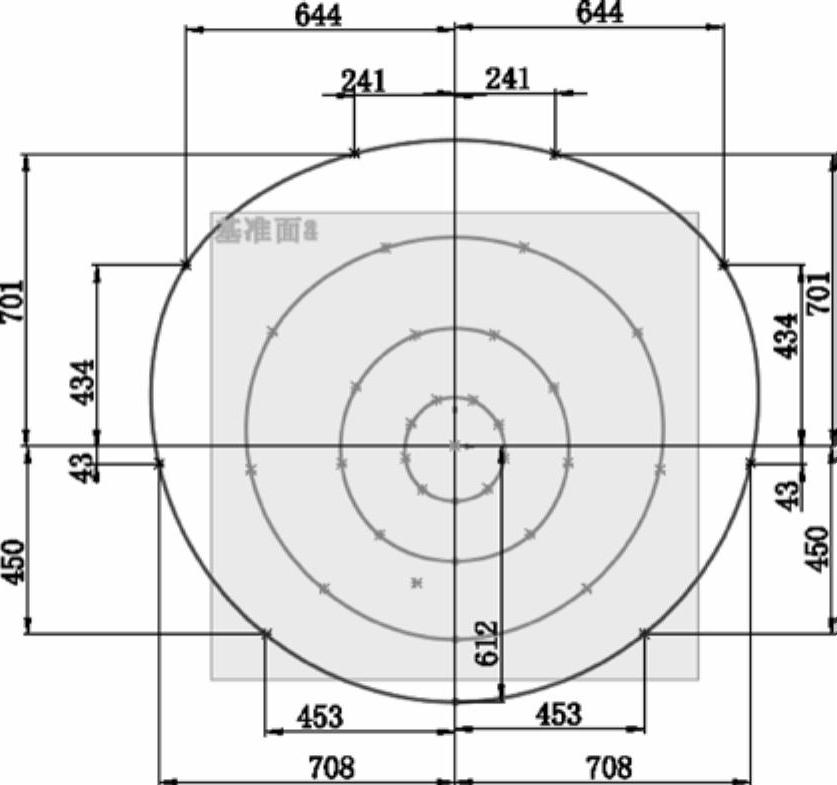

重复步骤～步骤，创建距离前视基准面为1100.00mm的基准面6，并在基准面6上利用“样条曲线”命令，创建如图6-9所示的草图7。

重复步骤～步骤，创建距离前视基准面为1410.00mm的基准面7，并在基准面7上利用“样条曲线”命令，创建如图6-10所示的草图8。

图6-9 绘制草图7

图6-10 绘制草图8

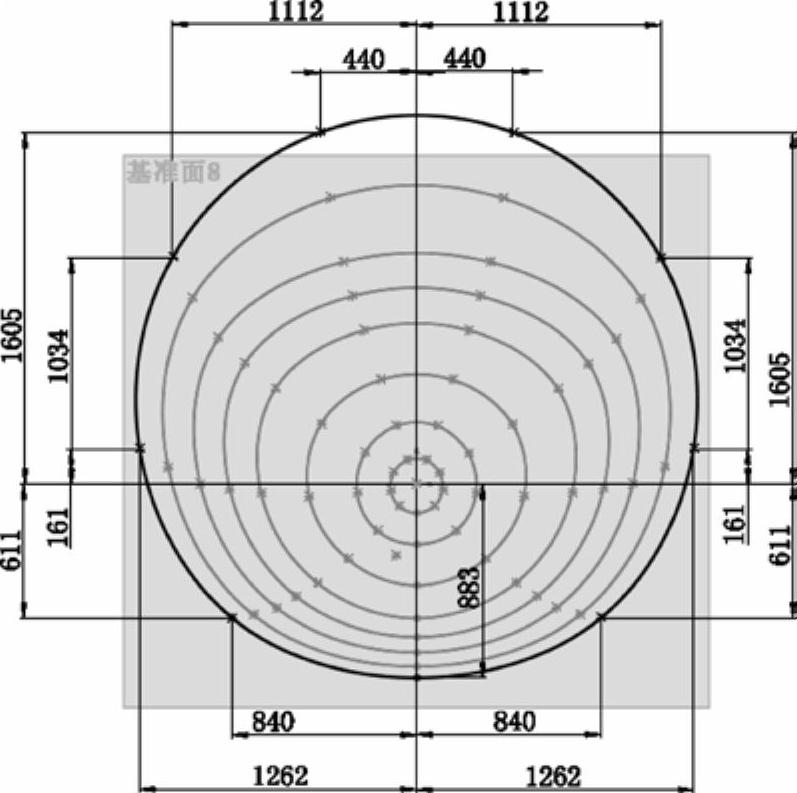

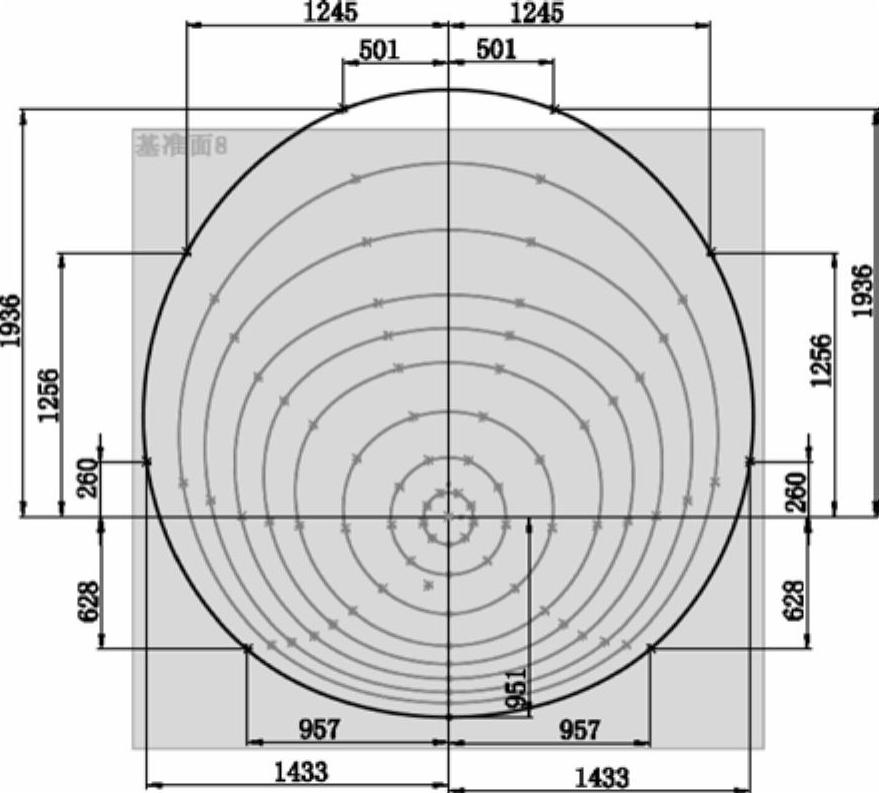

重复步骤～步骤，创建距离前视基准面为1710.00mm的基准面8，并在基准面8上利用“样条曲线”命令，创建如图6-11所示的草图9。

重复步骤～步骤，创建距离前视基准面为2210.00mm的基准面9，并在基准面9上利用“样条曲线”命令，创建如图6-12所示的草图10。

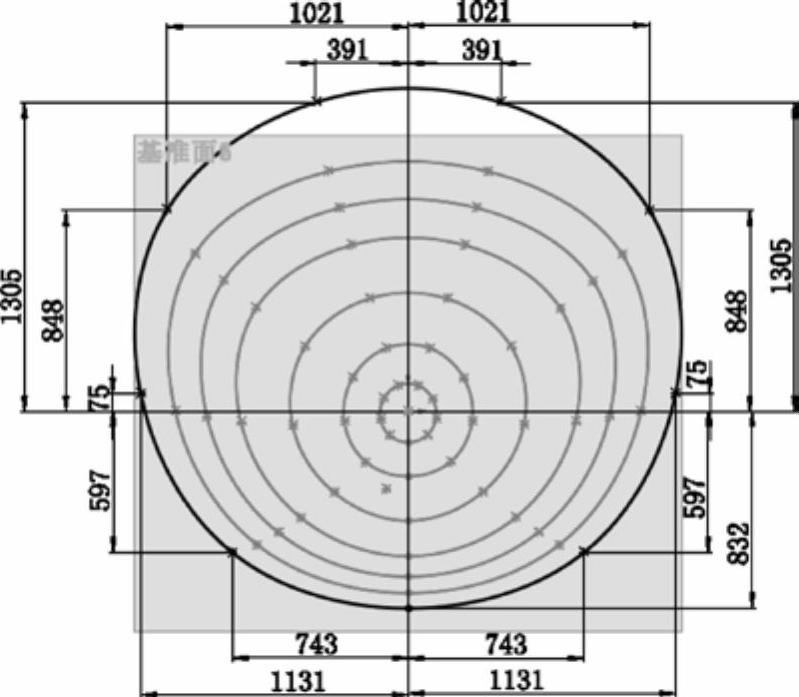

图6-11 绘制草图9

图6-12 绘制草图10

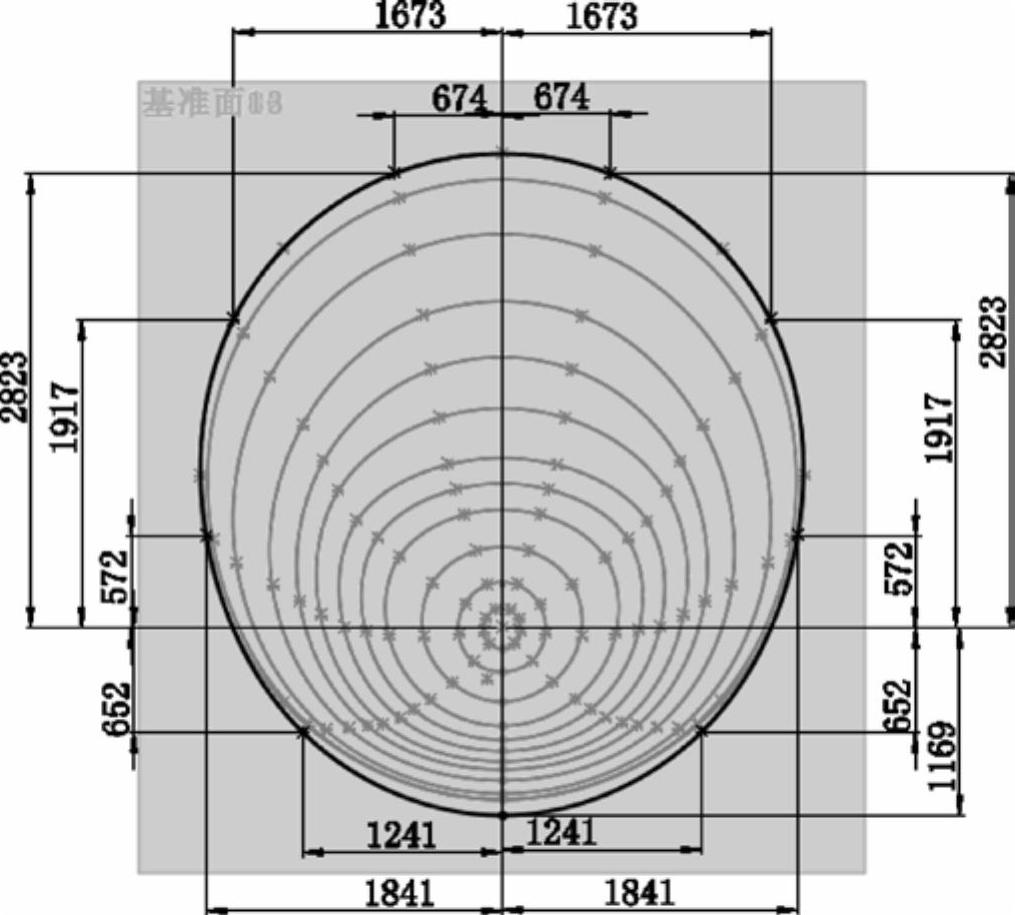

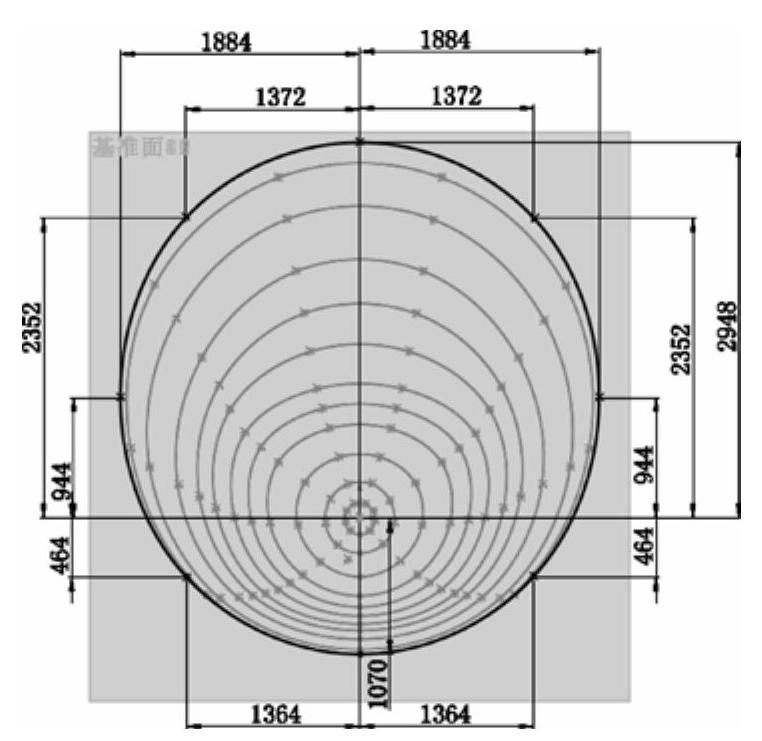

重复步骤～步骤，创建距离前视基准面为3210.00mm的基准面10，并在基准面10上利用“样条曲线”命令，创建如图6-13所示的草图11。

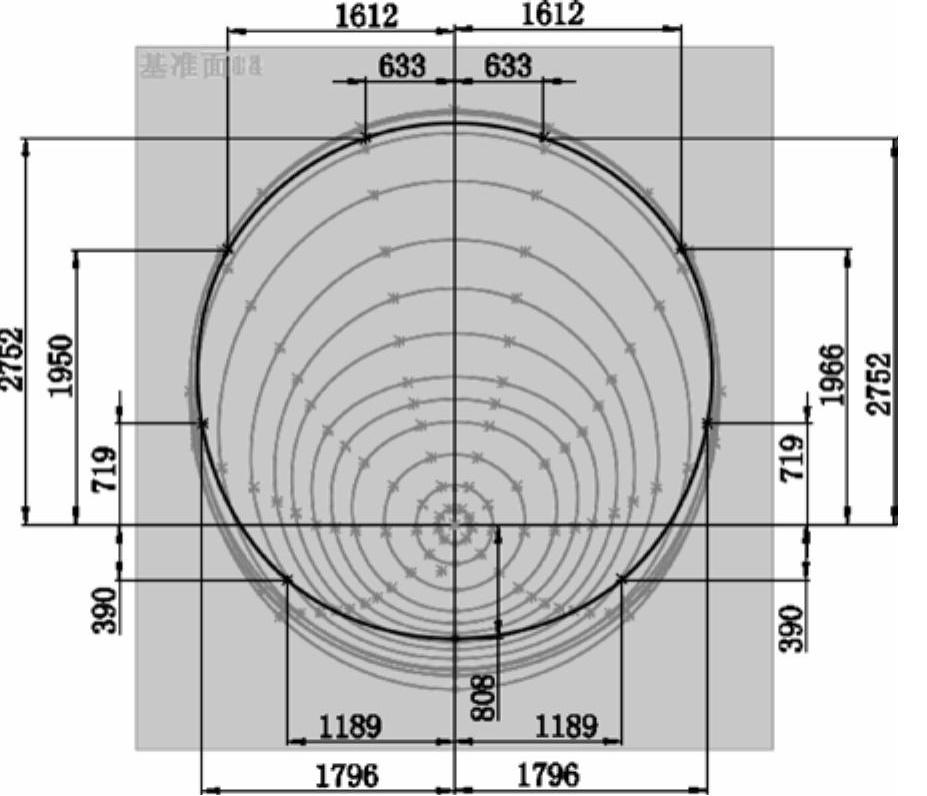

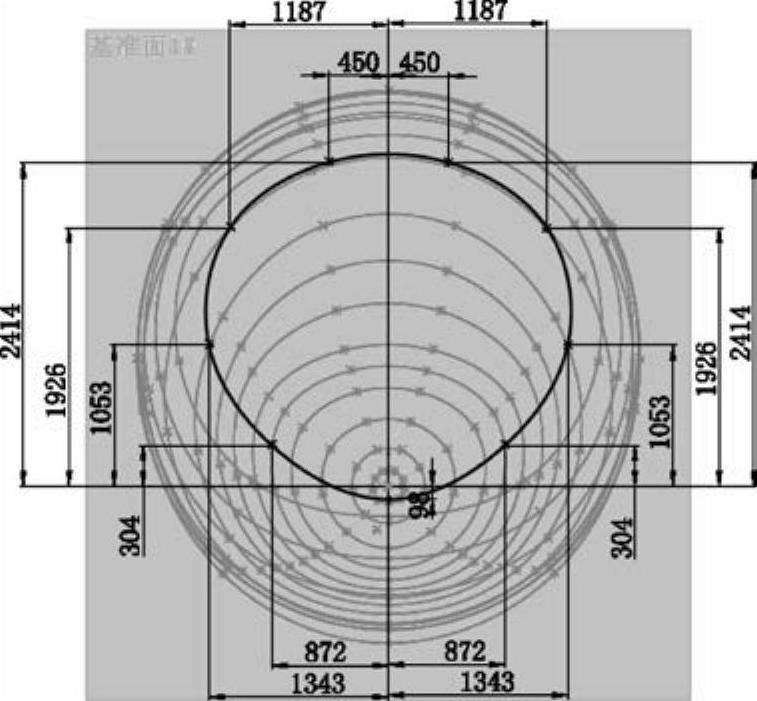

重复步骤～步骤，创建距离前视基准面为4710.00mm的基准面11，并在基准面11上利用“样条曲线”命令，创建如图6-14所示的草图12。

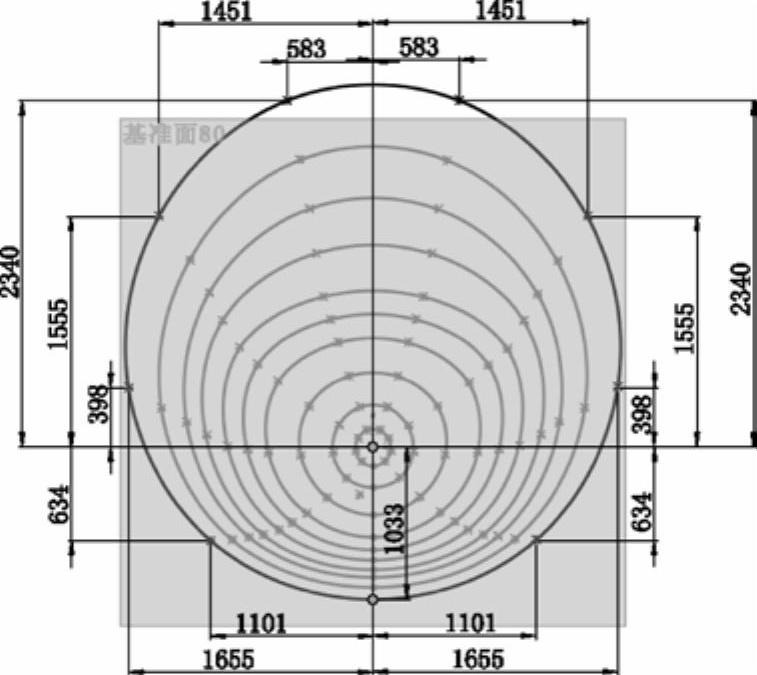

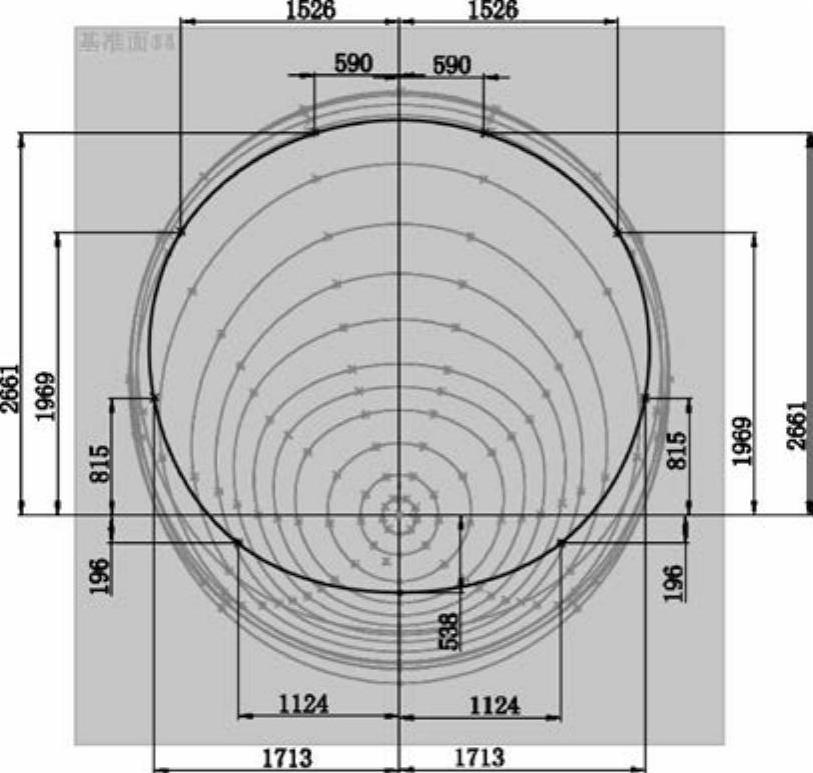

重复步骤～步骤，创建距离前视基准面为7100.00mm的基准面12，并在基准面12上利用“样条曲线”命令，创建如图6-15所示的草图13。

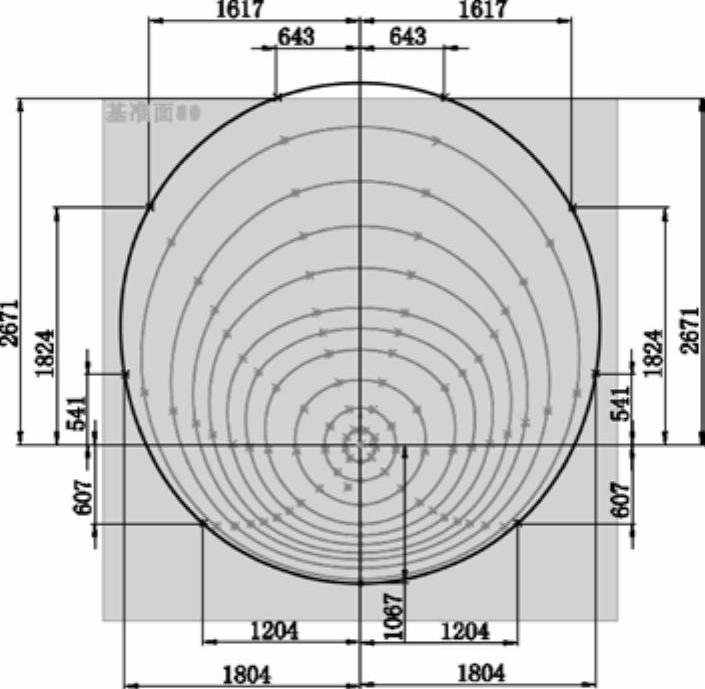

图6-13 绘制草图11

图6-14 绘制草图12

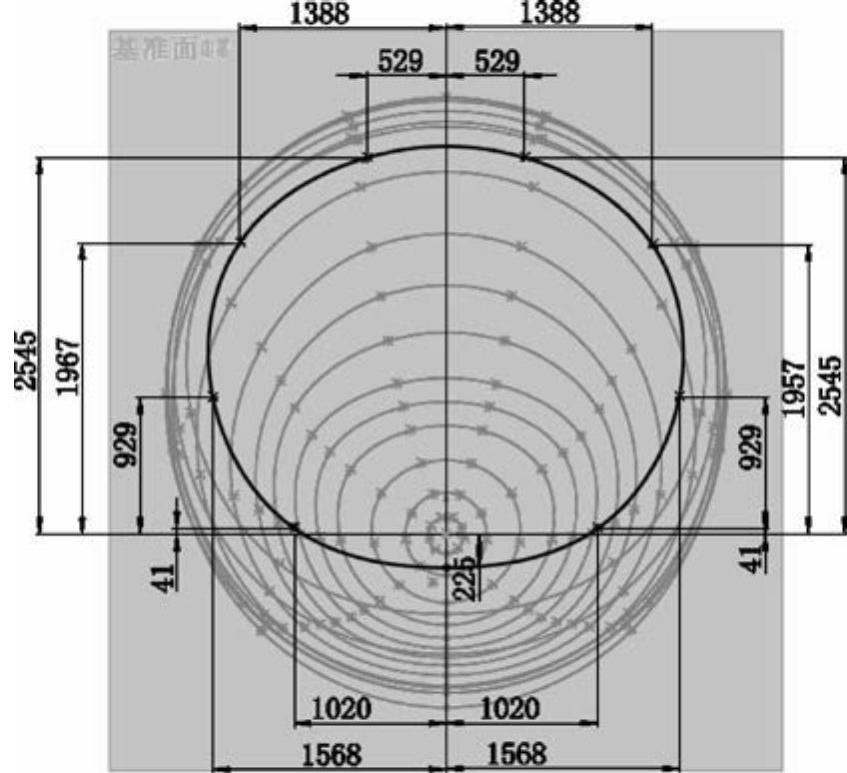

图6-15 绘制草图13

切换视图。在视图中按住鼠标中间不放，当出现“旋转”按钮时，拖动鼠标将视图旋转到合适位置观察，如图6-16所示。

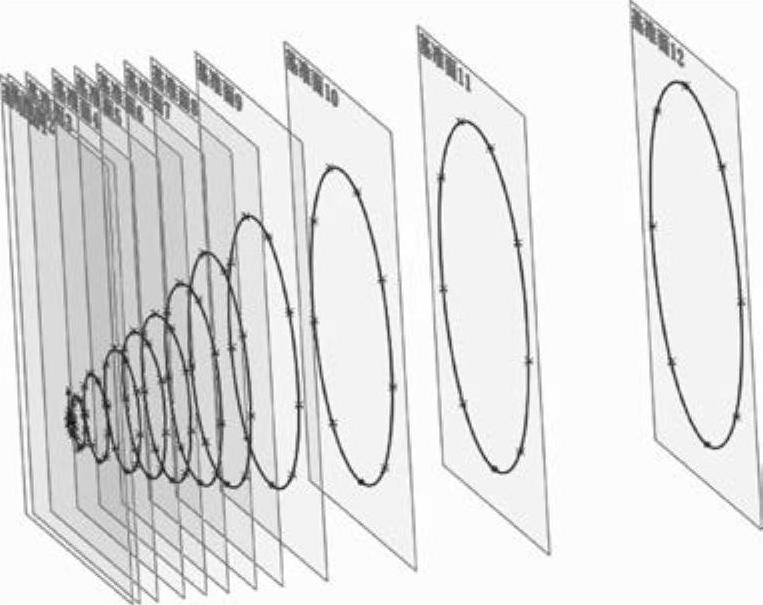

图6-16 切换视图

重复步骤～步骤，创建距离前视基准面为35200.00mm的基准面13，并在基准面13上利用“样条曲线”命令，创建如图6-17所示的草图14。

图6-17 绘制草图14

重复步骤～步骤，创建距离前视基准面为36700.00mm的基准面14，并在基准面14上利用“样条曲线”命令，创建如图6-18所示的草图15。

图6-18 绘制草图15

重复步骤～步骤，创建距离前视基准面为38200.00mm的基准面15，并在基准面15上利用“样条曲线”命令，创建如图6-19所示的草图16。

图6-19 绘制草图16

重复步骤～步骤，创建距离前视基准面为39700.00mm的基准面16，并在基准面16上利用“样条曲线”命令，创建如图6-20所示的草图17。

重复步骤～步骤，创建距离前视基准面为41200.00mm的基准面17，并在基准面17上利用“样条曲线”命令，创建如图6-21所示的草图18。

(www.daowen.com)

图6-20 绘制草图17

图6-21 绘制草图18

重复步骤～步骤，创建距离前视基准面为42700.00mm的基准面18，并在基准面18上利用“样条曲线”命令，创建如图6-22所示的草图19。

重复步骤～步骤，创建距离前视基准面为44200.00mm的基准面19，并在基准面19上利用“样条曲线”命令，创建如图6-23所示的草图20。

重复步骤～步骤，创建距离前视基准面为46965.00mm的基准面20，并在基准面20上利用“样条曲线”命令，创建如图6-24所示的草图21。

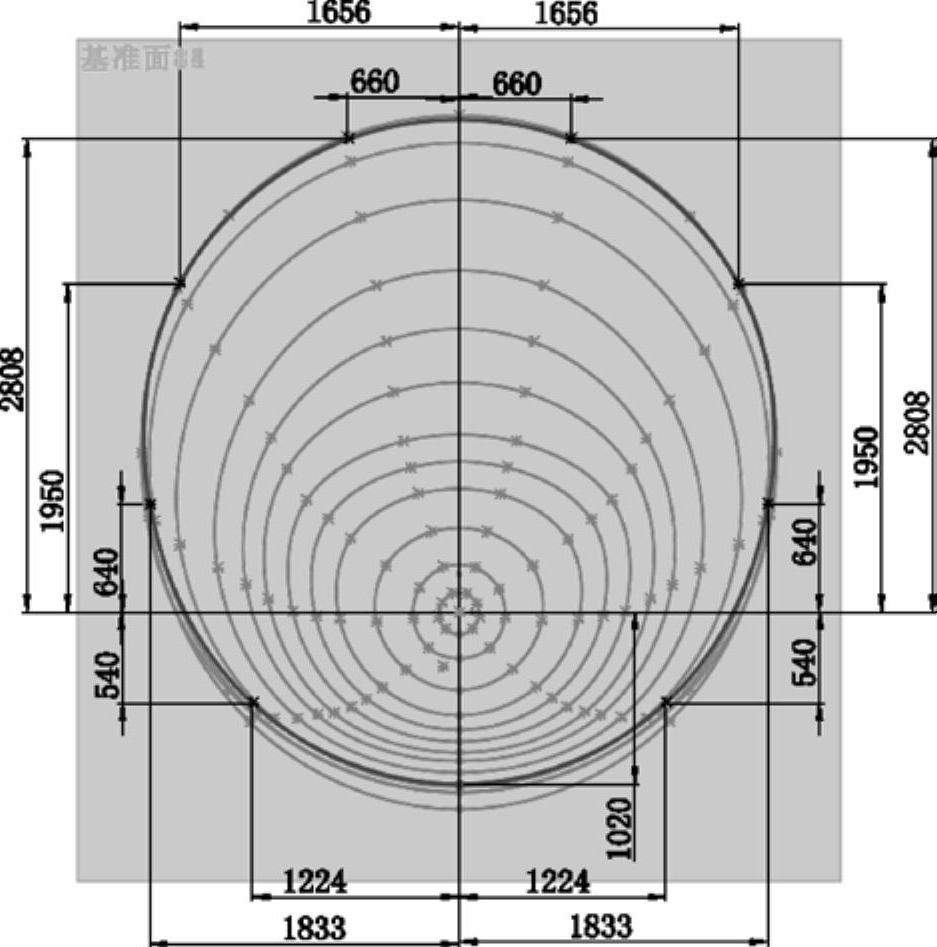

图6-22 绘制草图19

图6-23 绘制草图20

图6-24 绘制草图21

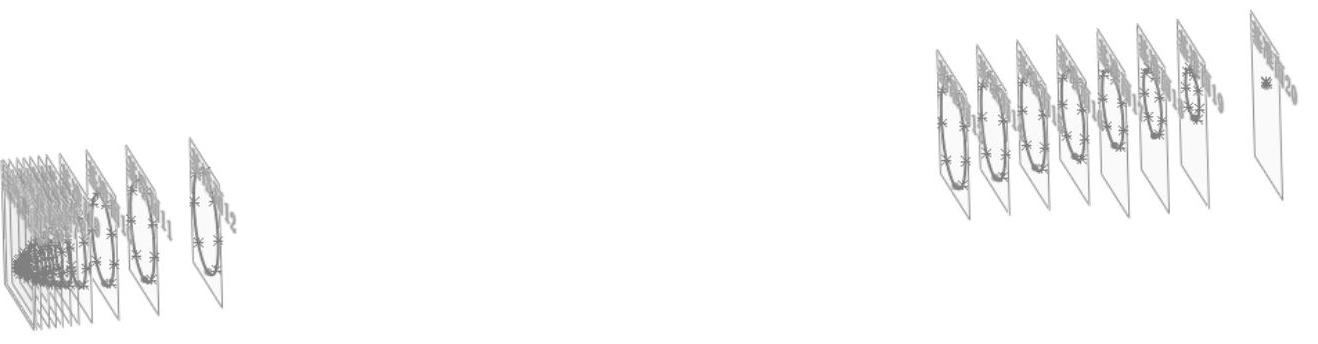

切换视图。在视图中按住鼠标中间不放，当出现“旋转”按钮时，拖动鼠标将视图旋转到合适位置观察，如图6-25所示。

图6-25 绘制草图22

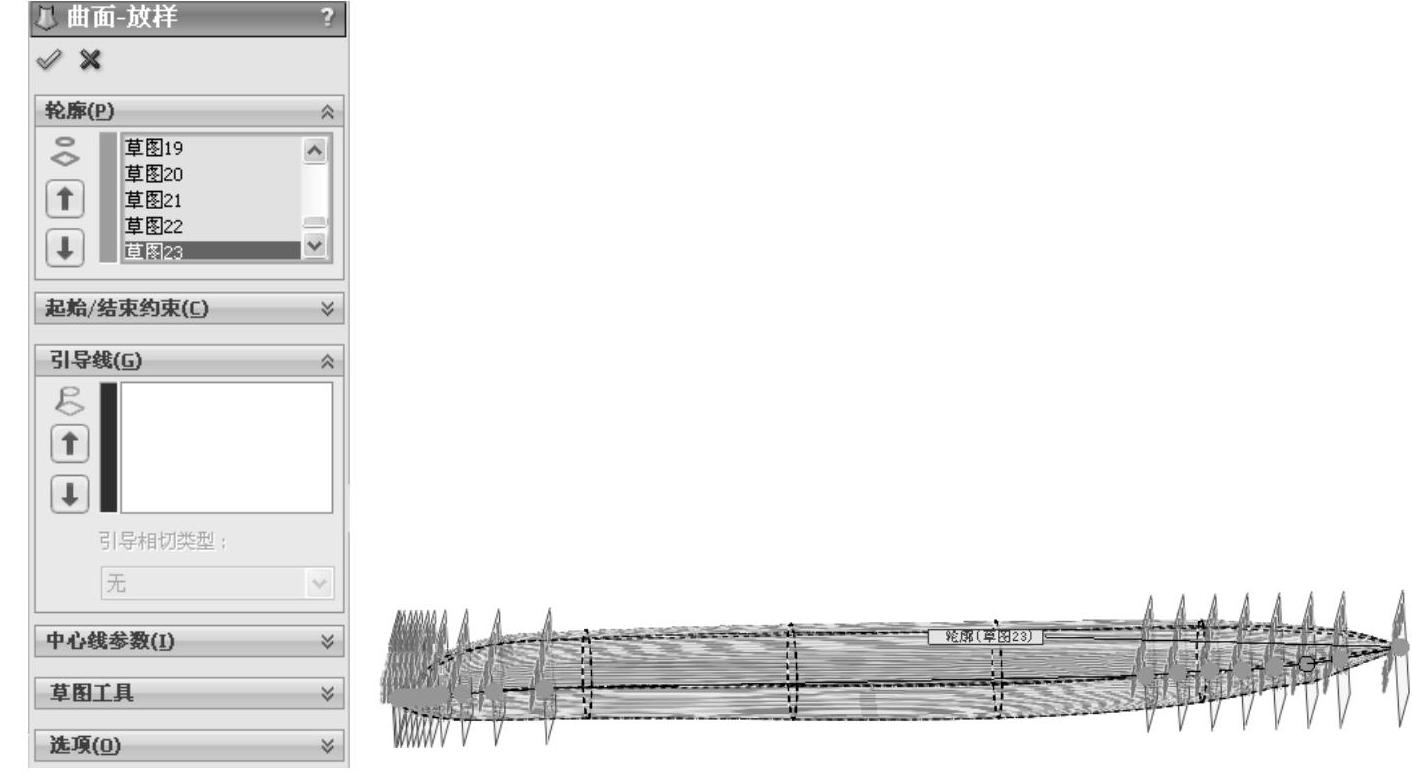

放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮，系统弹出“曲面-放样”属性管理器；如图6-26所示，在“轮廓”选项框中依次选择图6-25中的草图1到草图21，单击“确定”按钮，生成放样曲面，如图6-27所示。

图6-26 “曲面-放样”属性管理器

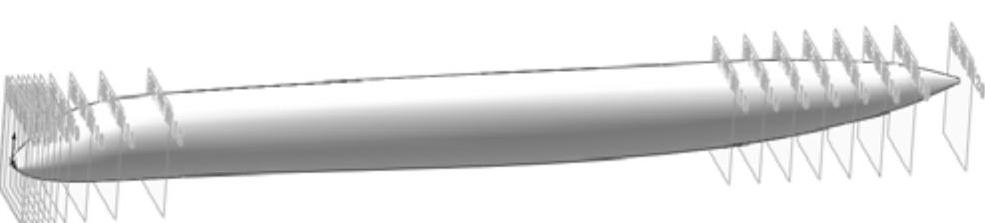

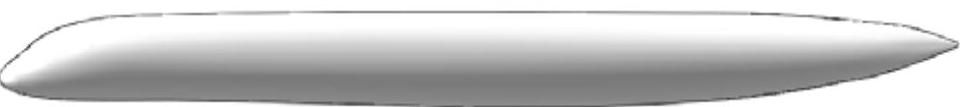

图6-27 放样曲面

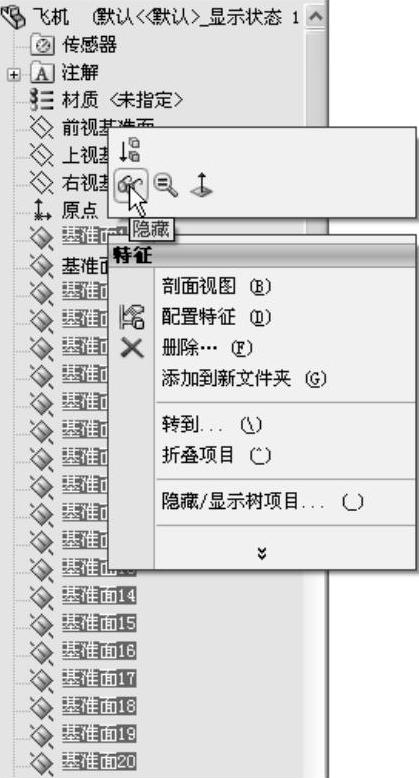

隐藏基准面。在左侧“FeatureManager设计树”中选择前面创建的基准面，然后单击鼠标右键，在弹出的快捷菜单中单击“隐藏”按钮，如图6-28所示；将基准面隐藏，结果如图6-29所示。

图6-28 快捷菜单

图6-29 隐藏基准面

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图23。单击“草图”工具栏中的“边角矩形”按钮和“绘制倒角”按钮，绘制如图6-30所示的草图并标注尺寸。

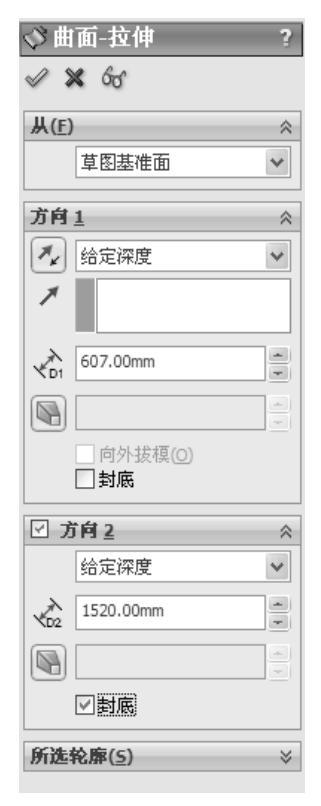

拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮，此时系统弹出如图6-31所示的“曲面-拉伸”属性管理器。选择上一步创建的草图，在方向1中输入拉伸距离为607.00mm，在方向2中输入拉伸距离为1520.00mm，并勾选“封底”复选框，最后单击“曲面-拉伸”属性管理器中的“确定”按钮，拉伸曲面如图6-32所示。

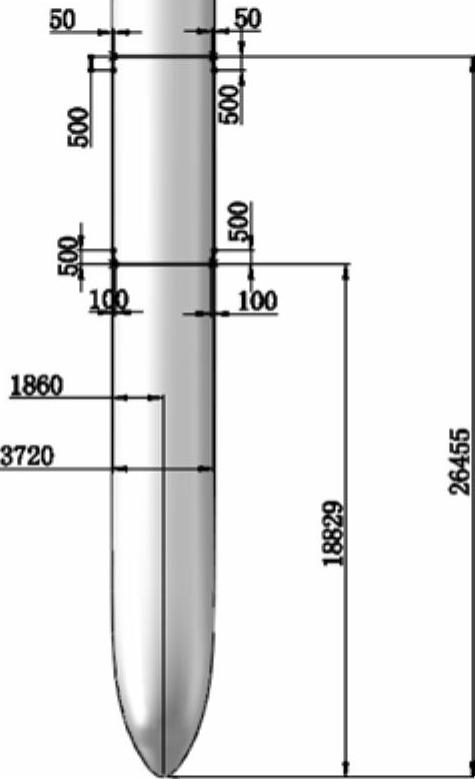

图6-30 绘制草图23

图6-31 “曲面-拉伸”属性管理器

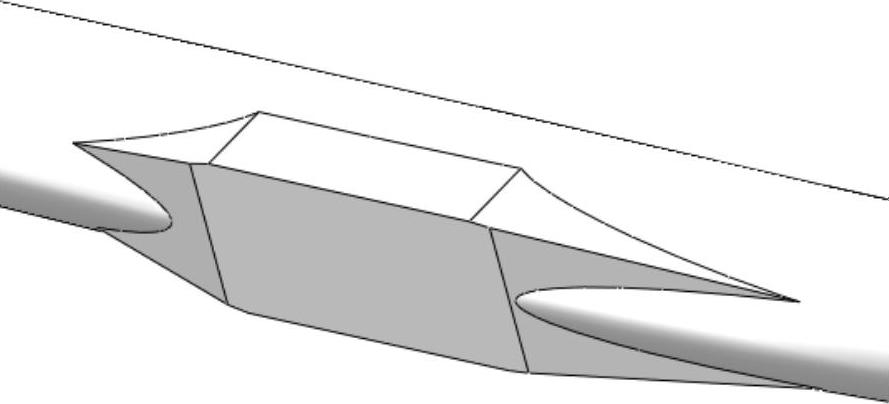

图6-32 拉伸曲面

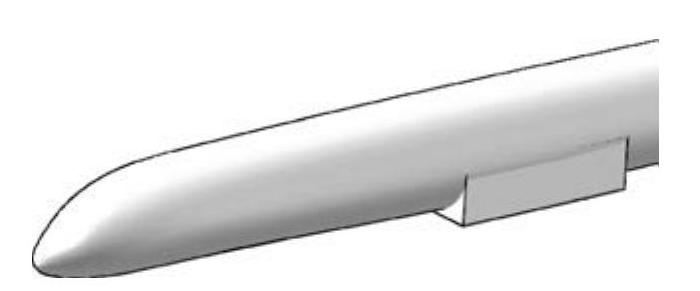

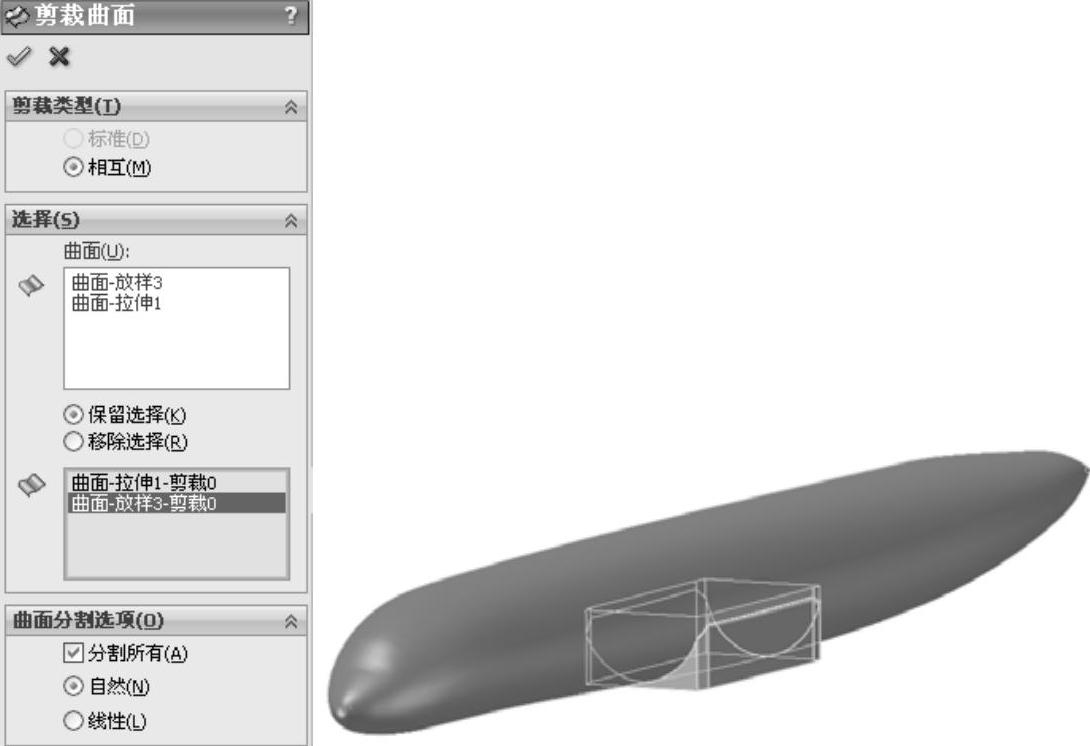

剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮，此时系统弹出如图6-33所示的“剪裁曲面”属性管理器。选中“相互”单选按钮，选择放样曲面和拉伸曲面为剪裁曲面，选中“保留选择”单选按钮，选择图6-33所示的两个曲面为要保留的面，单击“剪裁曲面”属性管理器中的“确定”按钮，剪裁曲面如图6-34所示。

图6-33 “剪裁曲面”属性管理器

图6-34 剪裁曲面

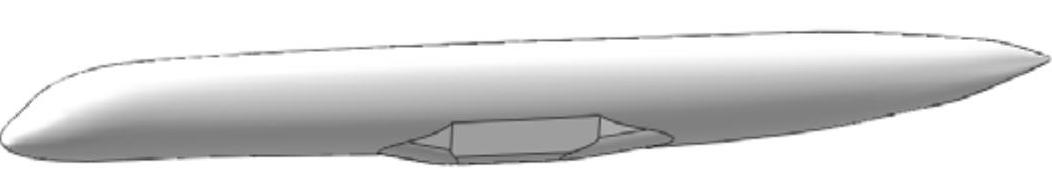

拔模处理。执行“插入”→“特征”→“拔模”菜单命令，或者单击“特征”工具栏中的“拔模”按钮，此时系统弹出如图6-35所示的“DraftXpert”属性管理器。单击“手工”按钮，切换到“拔模”属性管理器，选择“中性面”拔模类型，输入拔模角度为80°，选择图6-36所示拉伸曲面的前端面为拔模面，底面为中性面，单击“拔模”属性管理器中的“确定”按钮，完成前端面的拔模；重复“拔模”命令，对拉伸曲面的后端面进行拔模处理，拔模角度为85°，结果如图6-37所示。

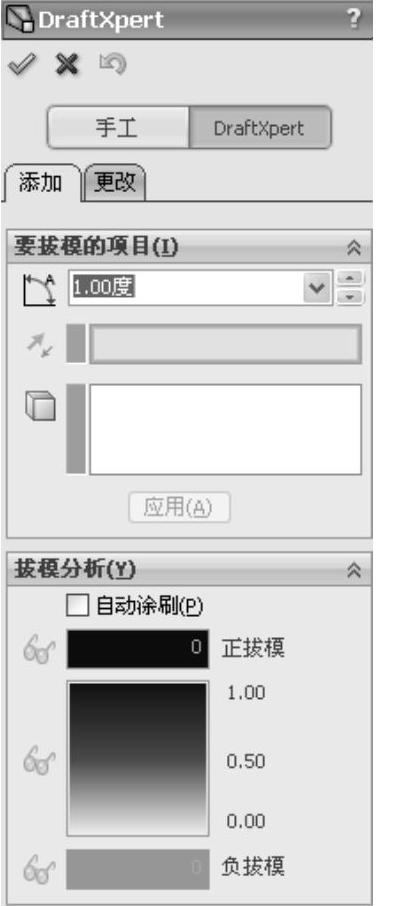

图6-35 “DraftXpert”属性管理器

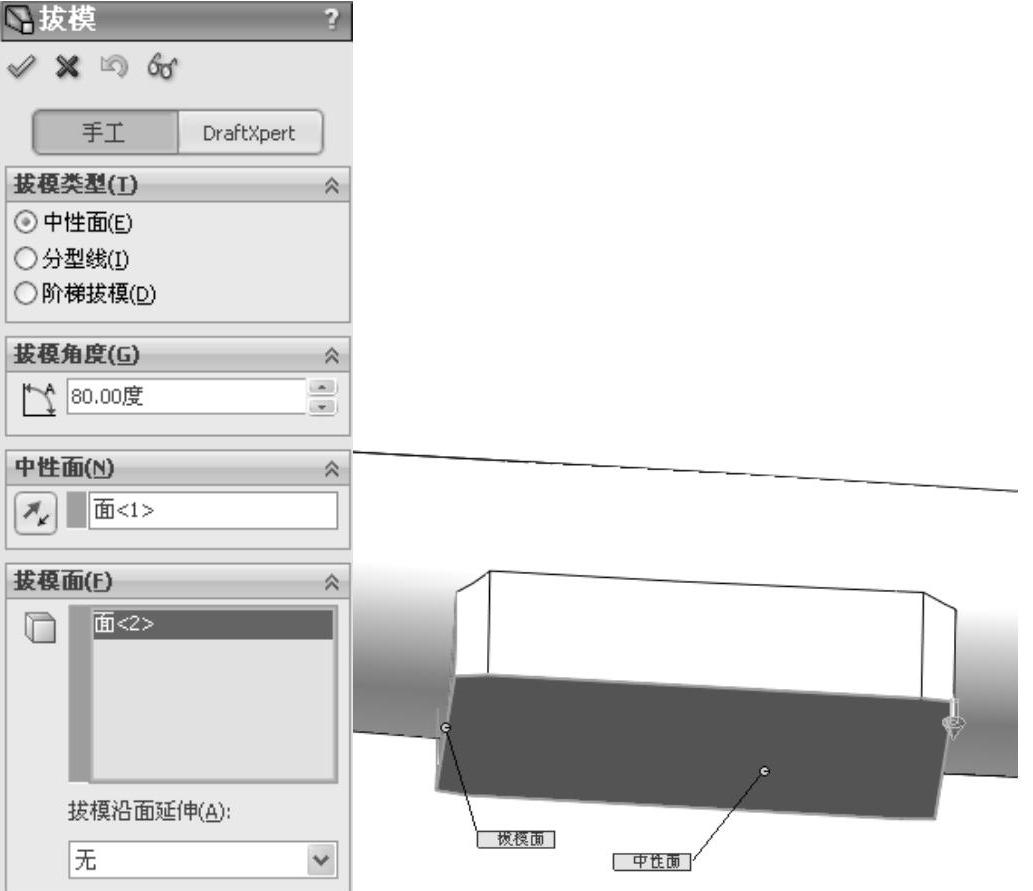

图6-36 “拔模”属性管理器

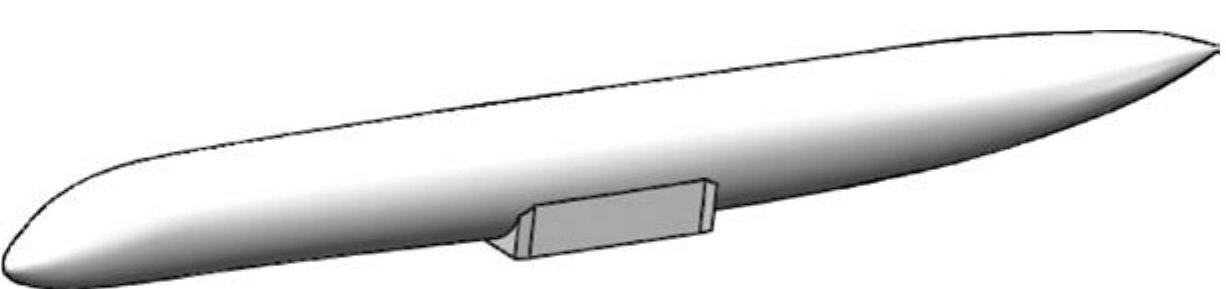

图6-37 拔模曲面

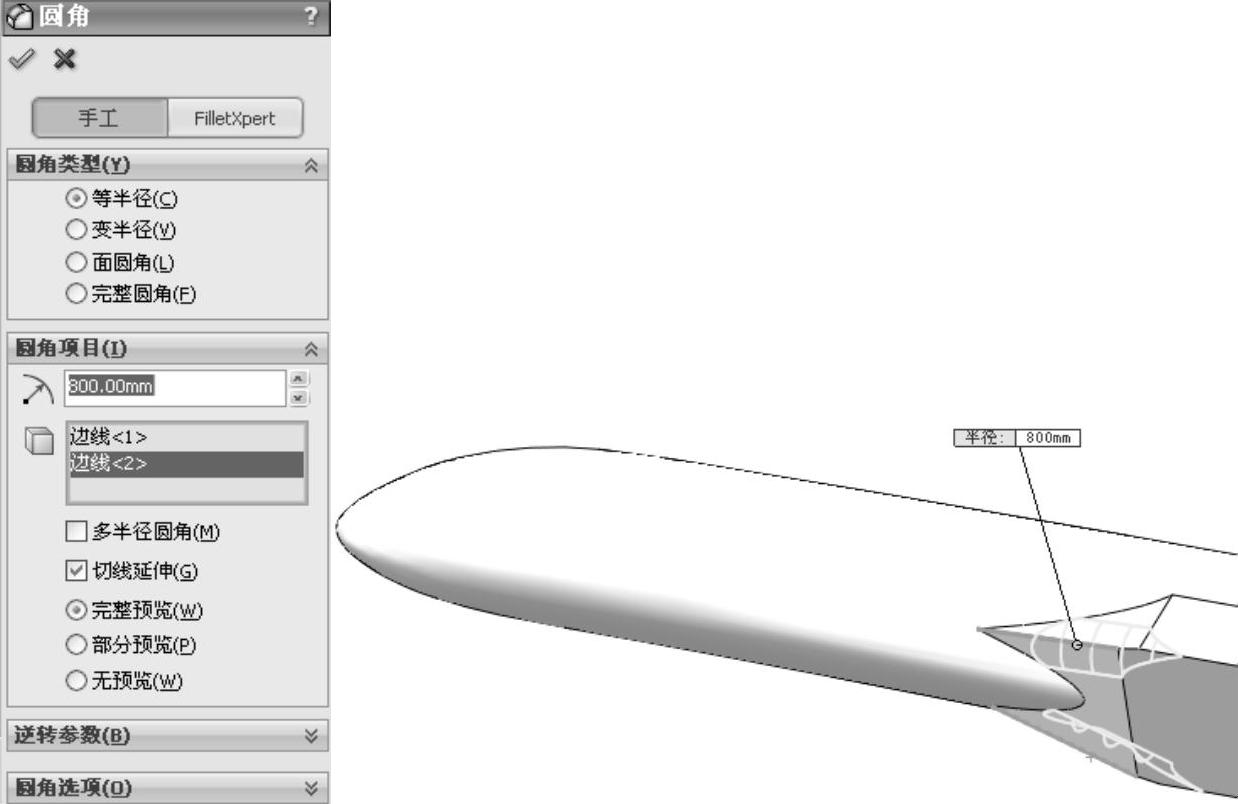

曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮，此时系统弹出如图6-38所示的“圆角”属性管理器。输入圆角半径为800.00mm，选择如图6-38所示的两条边线，单击“圆角”属性管理器中的“确定”按钮。

图6-38 “圆角”属性管理器

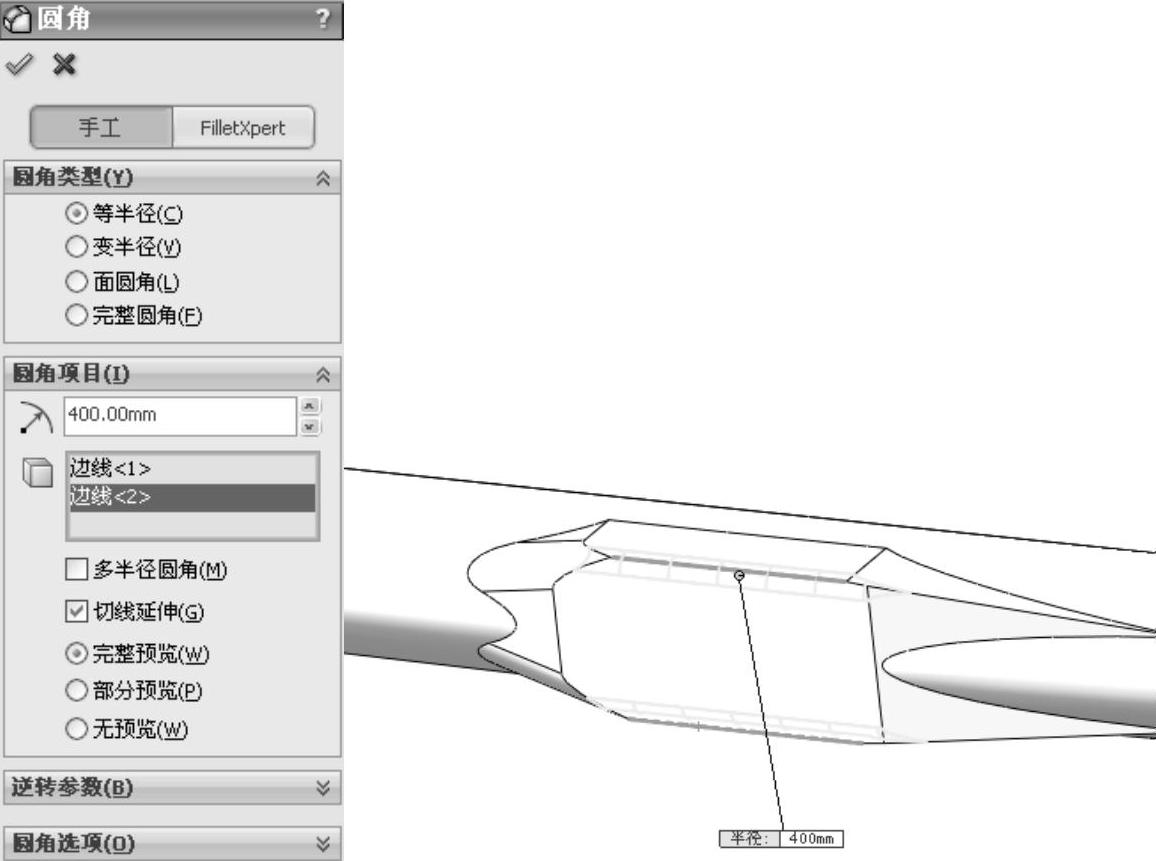

曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮，此时系统弹出如图6-39所示的“圆角”属性管理器。输入圆角半径为400.00mm，选择如图6-39所示的两条边线，单击“圆角”属性管理器中的“确定”按钮。

图6-39 “圆角”属性管理器

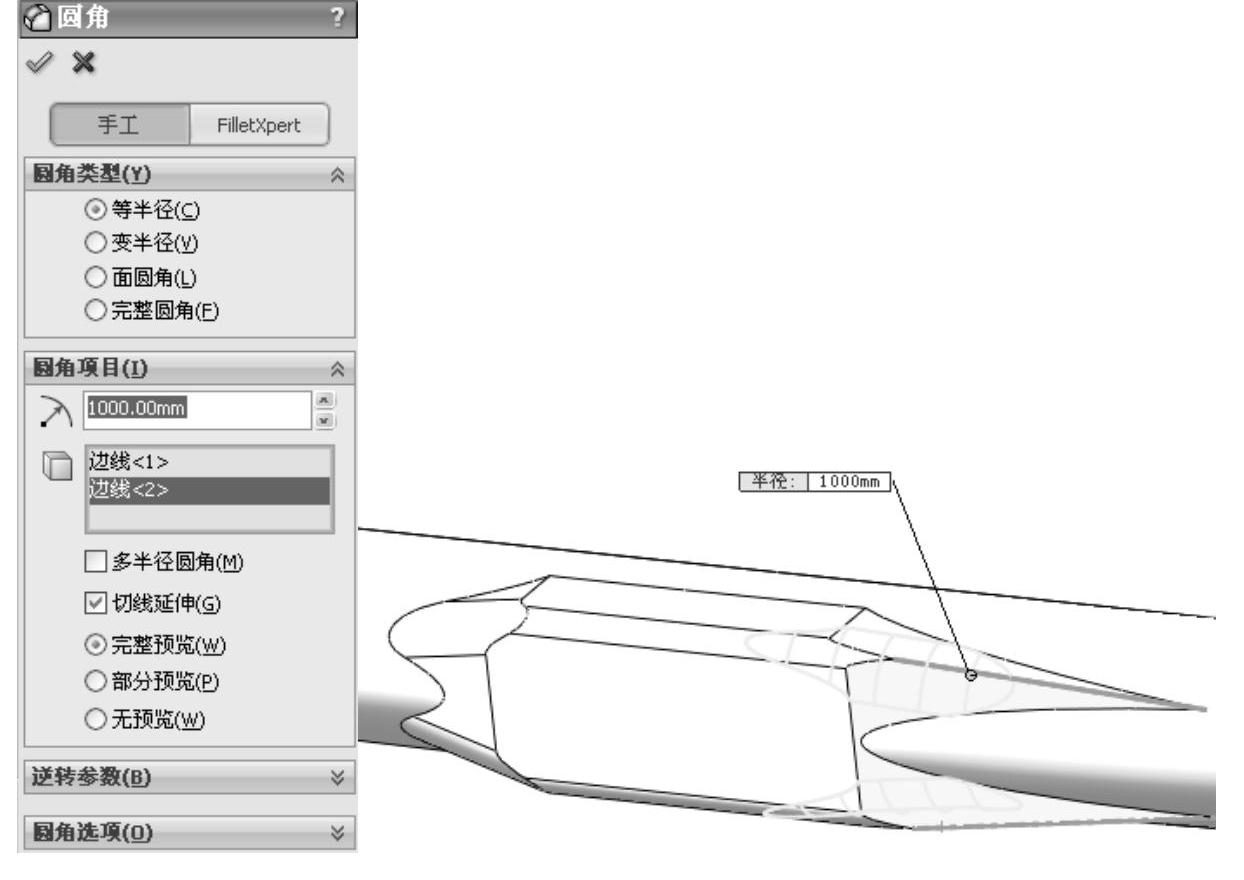

曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮，此时系统弹出如图6-40所示的“圆角”属性管理器。输入圆角半径为1000.00mm，选择如图6-40所示的两条边线，单击“圆角”属性管理器中的“确定”按钮，圆角处理如图6-41所示。

图6-40 “圆角”属性管理器

图6-41 圆角处理
