如何绘制安装孔:基准面、草图绘制和剪裁曲面教程

978-7-111-38504-2-Part02-635.jpg设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-636.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-637.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-638.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part02-639.jpg,绘制如图5-68所示的草图并标注尺寸。

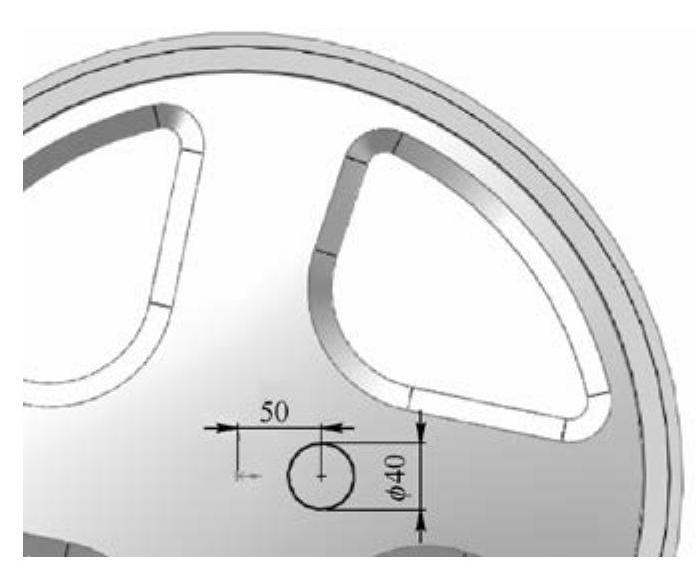

图5-68 绘制草图

978-7-111-38504-2-Part02-641.jpg拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令,或者单击“曲面”工具栏中的“拉伸曲面”按钮978-7-111-38504-2-Part02-642.jpg,此时系统弹出如图5-69所示的“曲面-拉伸”属性管理器。选择上一步创建的草图,设置终止条件为“给定深度”,输入拉伸距离为120.00mm,单击“曲面-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-643.jpg,拉伸曲面如图5-70所示。

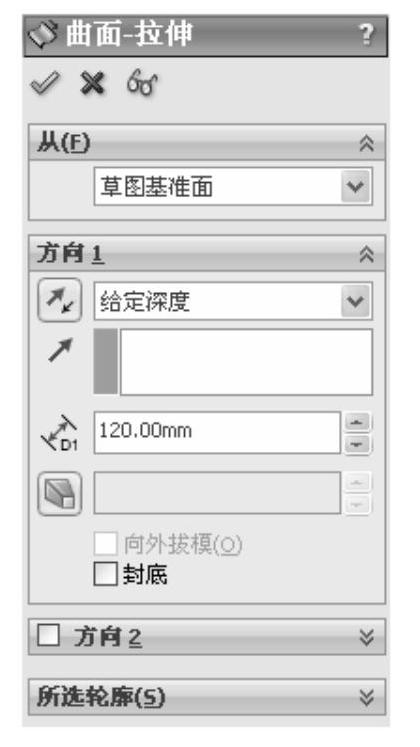

图5-69 “曲面-拉伸”属性管理器


图5-70 拉伸曲面

978-7-111-38504-2-Part02-646.jpg圆周阵列实体。执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令,或者单击“特征”工具栏中的“圆周阵列”按钮978-7-111-38504-2-Part02-647.jpg,系统弹出“圆周阵列”属性管理器;在“阵列轴”选项框中选择基准轴,在“要阵列的特征”选项框中选择上一步创建的拉伸曲面,勾选“等间距”复选框,在978-7-111-38504-2-Part02-648.jpg“实例数”文本框中输入6,如图5-71所示,单击“确定”按钮978-7-111-38504-2-Part02-649.jpg,完成圆周阵列实体操作。执行“视图”→“临时轴”菜单命令,不显示临时轴,阵列拉伸曲面如图5-72所示。

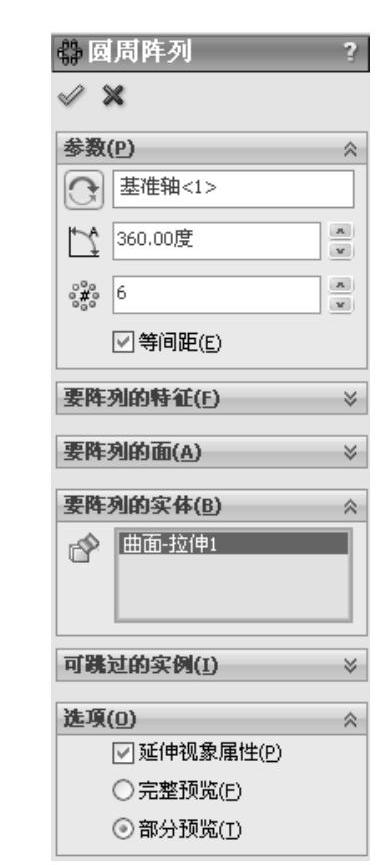

图5-71 “圆周阵列”属性管理器

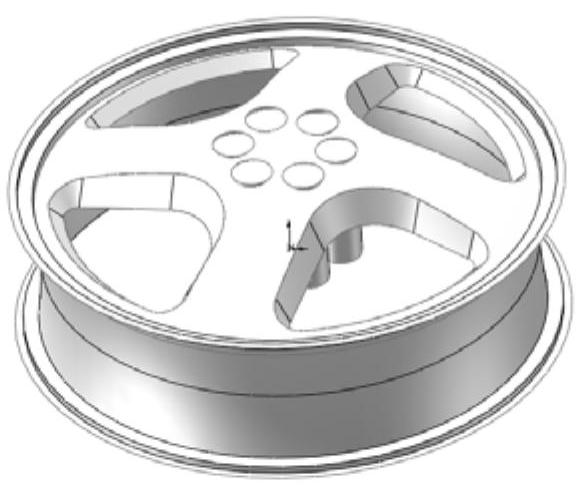

图5-72 阵列拉伸曲面

978-7-111-38504-2-Part02-652.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令,或者单击“曲面”工具栏中的“剪裁曲面”按钮978-7-111-38504-2-Part02-653.jpg,此时系统弹出如图5-73所示的“剪裁曲面”属性管理器。选中“相互”单选按钮,选择最上面的曲面和圆周阵列的拉伸曲面,选中“移除选择”单选按钮,选择图5-73所示的面为要移除的面,单击“剪裁曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-654.jpg,隐藏基准面1,剪裁曲面如图5-74所示。(www.daowen.com)


图5-73 “剪裁曲面”属性管理器


图5-74 剪裁曲面

978-7-111-38504-2-Part02-657.jpg加厚曲面。执行“插入”→“凸台/基体”→“加厚”菜单命令,此时系统弹出如图5-75所示的“加厚”属性管理器。选择视图中的缝合曲面,选择“加厚侧面2”选项978-7-111-38504-2-Part02-658.jpg,输入厚度为4.00mm,单击“加厚”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-659.jpg,加厚曲面如图5-76所示。

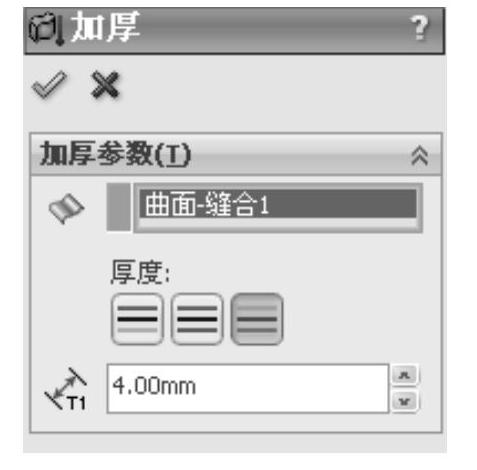

图5-75 “加厚”属性管理器

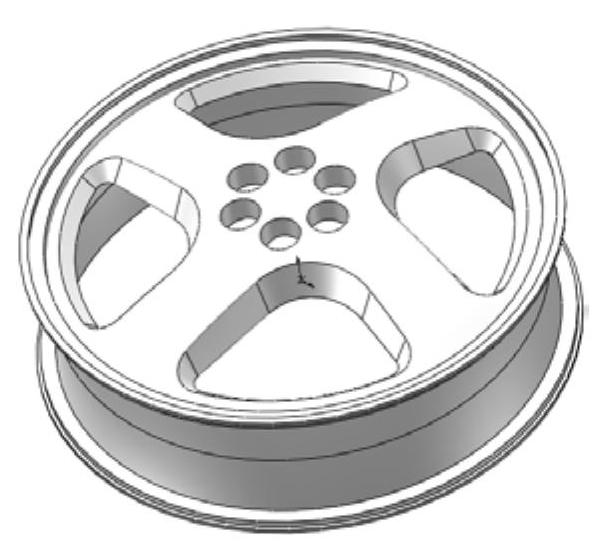

图5-76 加厚曲面

978-7-111-38504-2-Part02-662.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令,或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-663.jpg,此时系统弹出如图5-77所示的“缝合曲面”属性管理器。选择视图中所有的曲面,勾选“合并实体”复选框,单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-664.jpg,缝合曲面如图5-78所示。

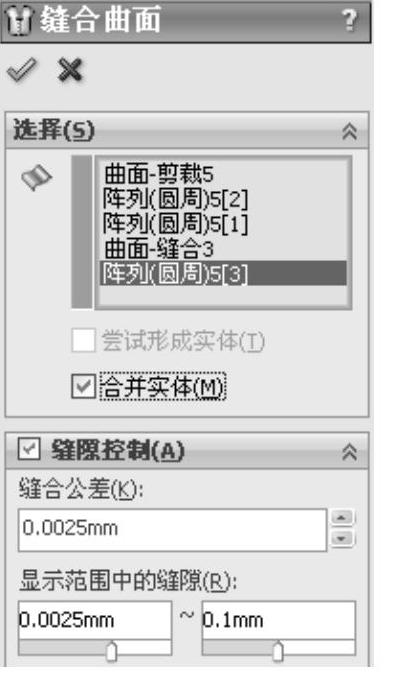

图5-77 “缝合曲面”属性管理器

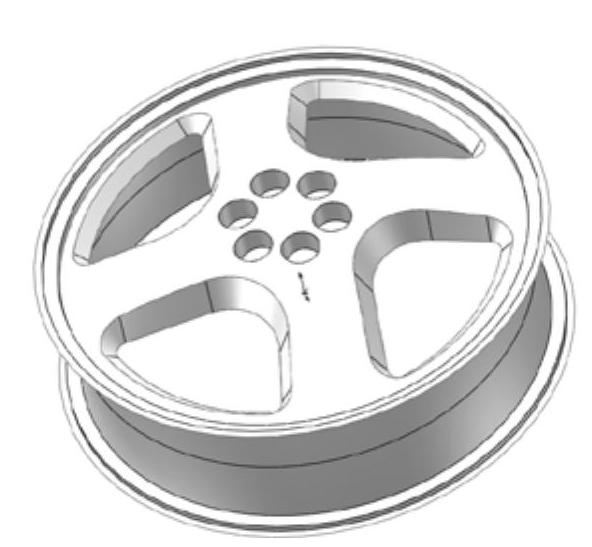

图5-78 缝合曲面
