设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心线”按钮和“三点圆弧”按钮，绘制如图5-50所示的草图并标注尺寸。

图5-50 绘制草图

旋转曲面。执行“插入”→“曲面”→“旋转曲面”菜单命令，或者单击“曲面”工具栏中的“旋转曲面”按钮，此时系统弹出“曲面-旋转”属性管理器。选择上一步创建的草图中心线为旋转轴，其他采用默认设置，单击“曲面-旋转”属性管理器中的“确定”按钮，旋转曲面如图5-51所示。

图5-51 旋转曲面

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

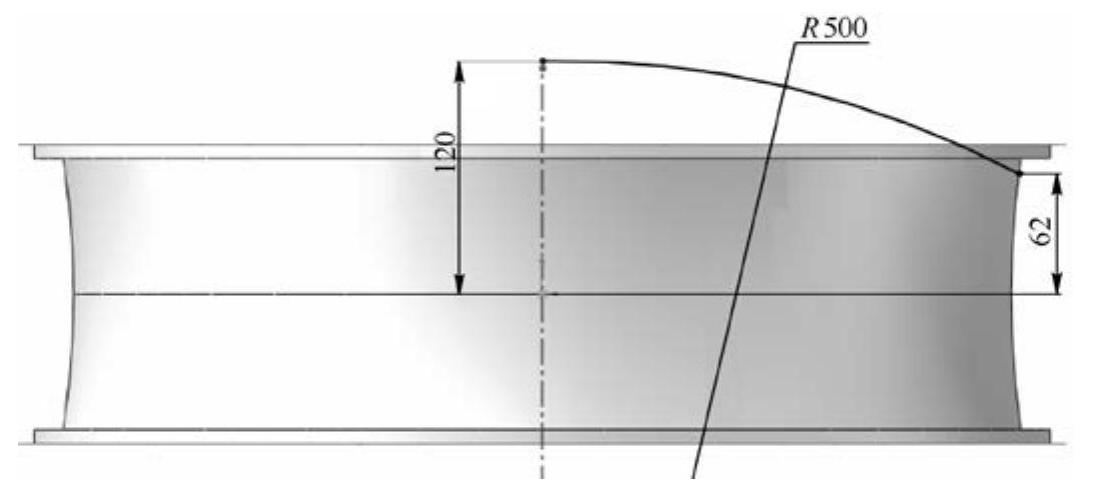

绘制草图。单击“草图”工具栏中的“中心线”按钮和“直线”按钮，绘制如图5-52所示的草图并标注尺寸。

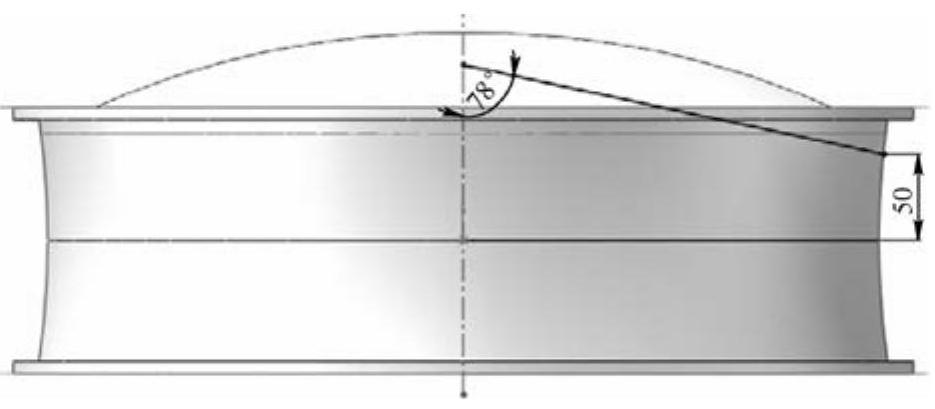

图5-52 绘制草图

旋转曲面。执行“插入”→“曲面”→“旋转曲面”菜单命令，或者单击“曲面”工具栏中的“旋转曲面”按钮，此时系统弹出“曲面-旋转”属性管理器。选择上一步创建的草图中心线为旋转轴，其他采用默认设置，单击“曲面-旋转”属性管理器中的“确定”按钮，旋转曲面如图5-53所示。

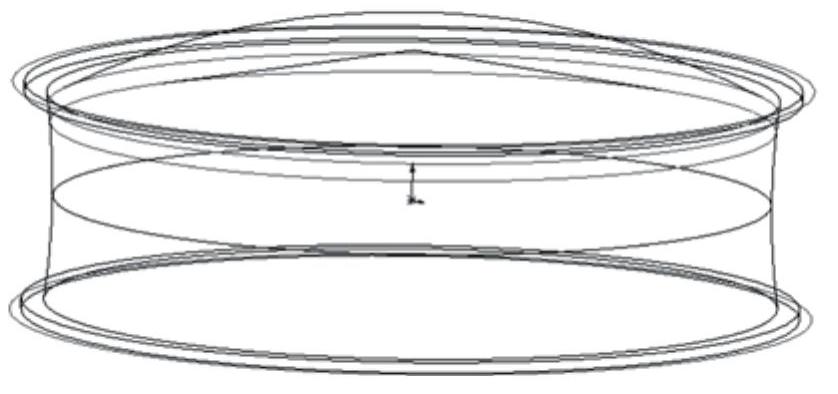

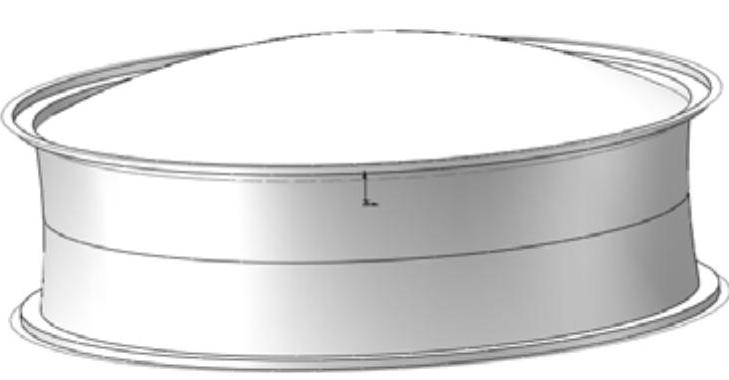

图5-53 旋转曲面

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

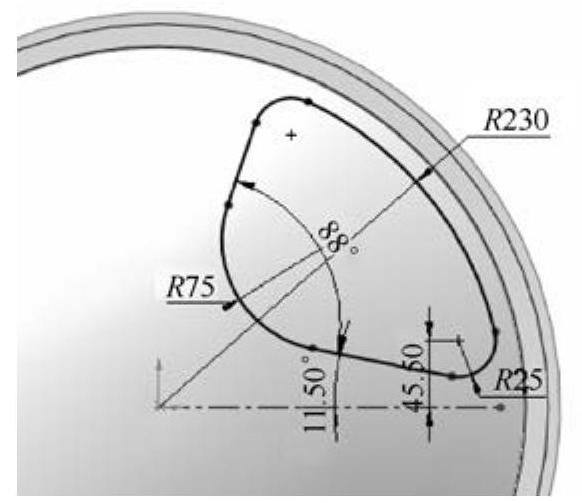

绘制草图。单击“草图”工具栏中的“中心线”按钮、“直线”按钮、圆心/起/终点画弧和“绘制圆角”按钮，绘制如图5-54所示的草图并标注尺寸。

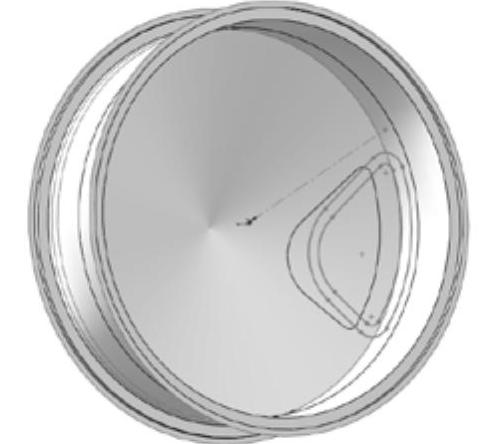

图5-54 绘制草图

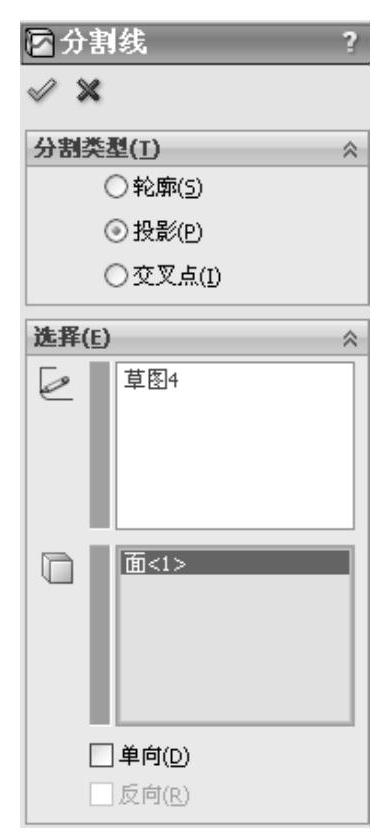

分割线。执行“插入”→“曲线”→“分割线”菜单命令，或者单击“曲线”工具栏中的“分割线”按钮，此时系统弹出如图5-55所示的“分割线”属性管理器。选择分割类型为“投影”，选择上一步绘制的草图为要投影的草图，选择第3步创建的旋转曲面为分割的面，单击“分割线”属性管理器中的“确定”按钮，分割曲面如图5-56所示。

图5-55 “分割线”属性管理器

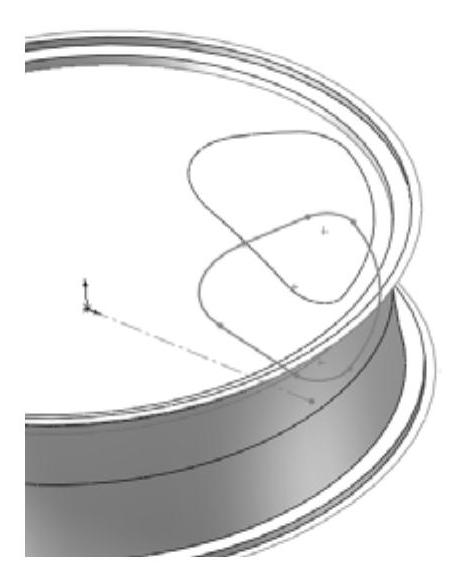

图5-56 分割曲面

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“转换实体引用”按钮，将第5步创建的草图转换为图素，然后单击“草图”工具栏中的“等距实体”按钮，将转换的图素向内偏移，偏移距离为14.00mm，如图5-57所示。

分割线。执行“插入”→“曲线”→“分割线”菜单命令，或者单击“曲线”工具栏中的“分割线”按钮，此时系统弹出“分割线”属性管理器。选择分割类型为“投影”，选择上一步绘制的草图为要投影的草图，选择第6步创建的旋转曲面为分割的面，单击“分割线”属性管理器中的“确定”按钮，分割曲面如图5-58所示。

(www.daowen.com)

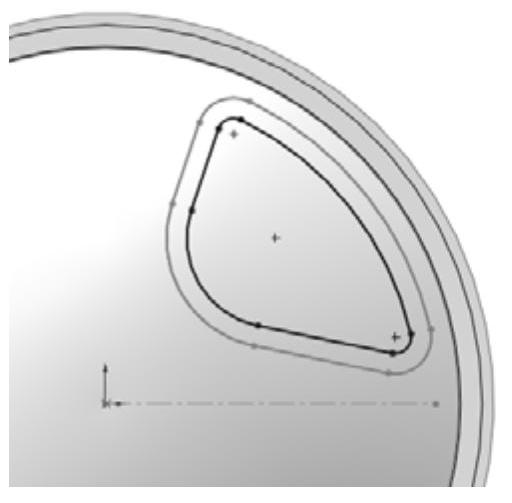

图5-57 绘制草图

图5-58 分割曲面

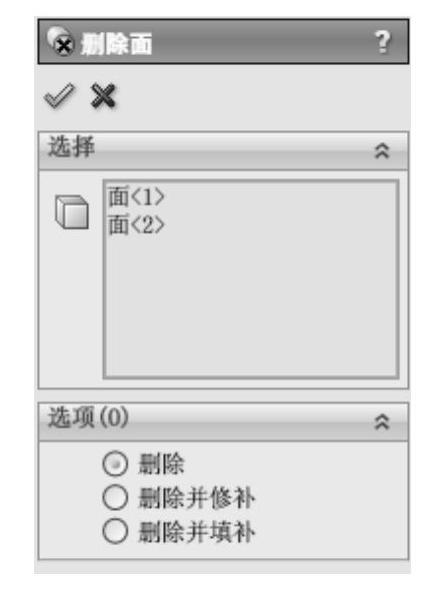

删除面。执行“插入”→“面”→“删除”菜单命令，或者单击“曲面”工具栏中的“删除面”按钮，此时系统弹出如图5-59所示的“删除面”属性管理器。选择创建的分割面为要删除的面，选中“删除”单选按钮，单击“删除面”属性管理器中的“确定”按钮，删除面如图5-60所示。

图5-59 “删除面”属性管理器

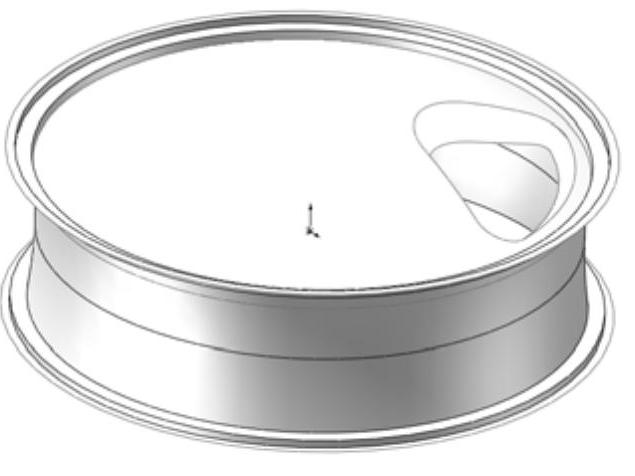

图5-60 删除面

放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮，系统弹出“曲面-放样”属性管理器；如图5-61所示，在“轮廓”选项框中选择如图5-61所示的删除面后的上下对应两边线，单击“确定”按钮，生成放样曲面。重复“放样曲面”命令，选择其他边线进行放样，结果如图5-62所示。

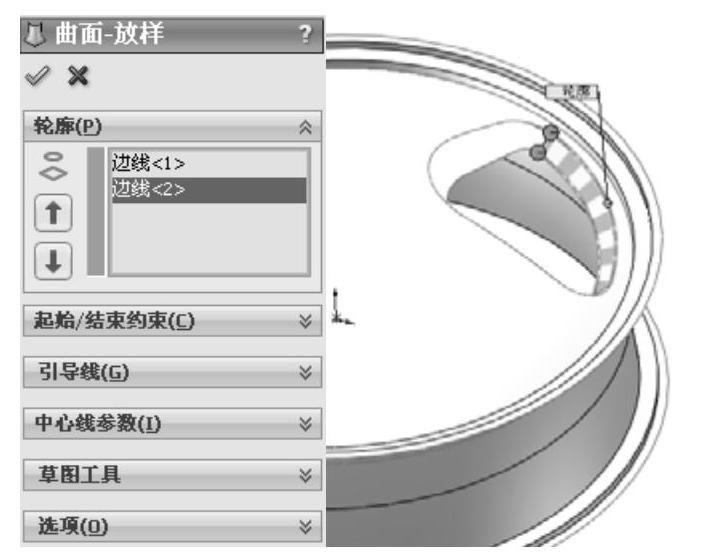

图5-61 “曲面-放样”属性管理器

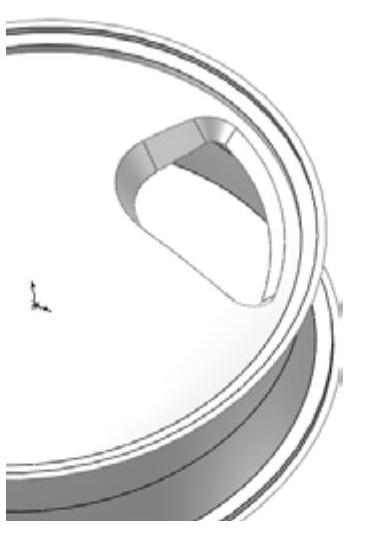

图5-62 放样曲面

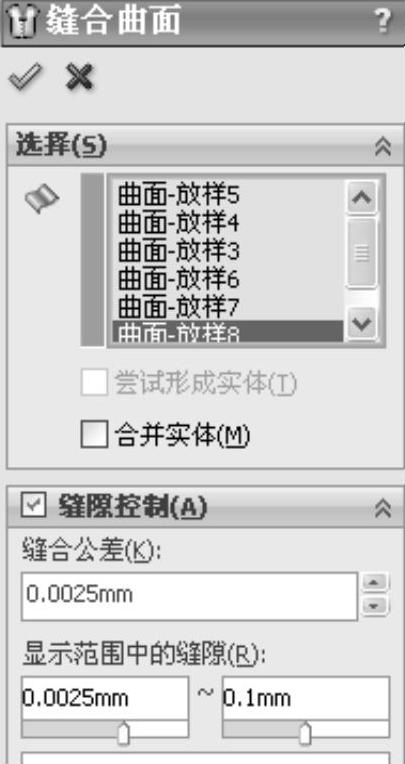

缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮，此时系统弹出如图5-63所示的“缝合曲面”属性管理器。选择上一步创建的所有放样曲面，单击“缝合曲面”属性管理器中的“确定”按钮。

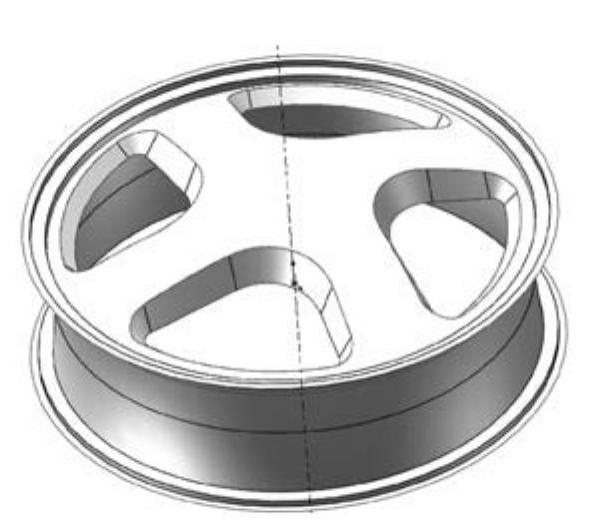

圆周阵列实体。执行“视图”→“临时轴”菜单命令，显示临时轴。执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，或者单击“特征”工具栏中的“圆周阵列”按钮，系统弹出“圆周阵列”属性管理器；在“阵列轴”选项框中选择基准轴，在“要阵列的特征”选项框中选择上一步创建的缝合曲面，勾选“等间距”复选框，在“实例数”文本框中输入4，如图5-64所示，单击“确定”按钮，完成圆周阵列实体操作。阵列放样曲面如图5-65所示。

图5-63 “缝合曲面”属性管理器

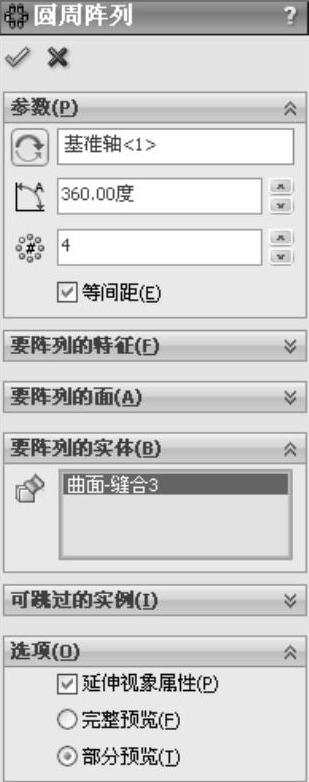

图5-64 “圆周阵列”属性管理器

图5-65 阵列放样曲面

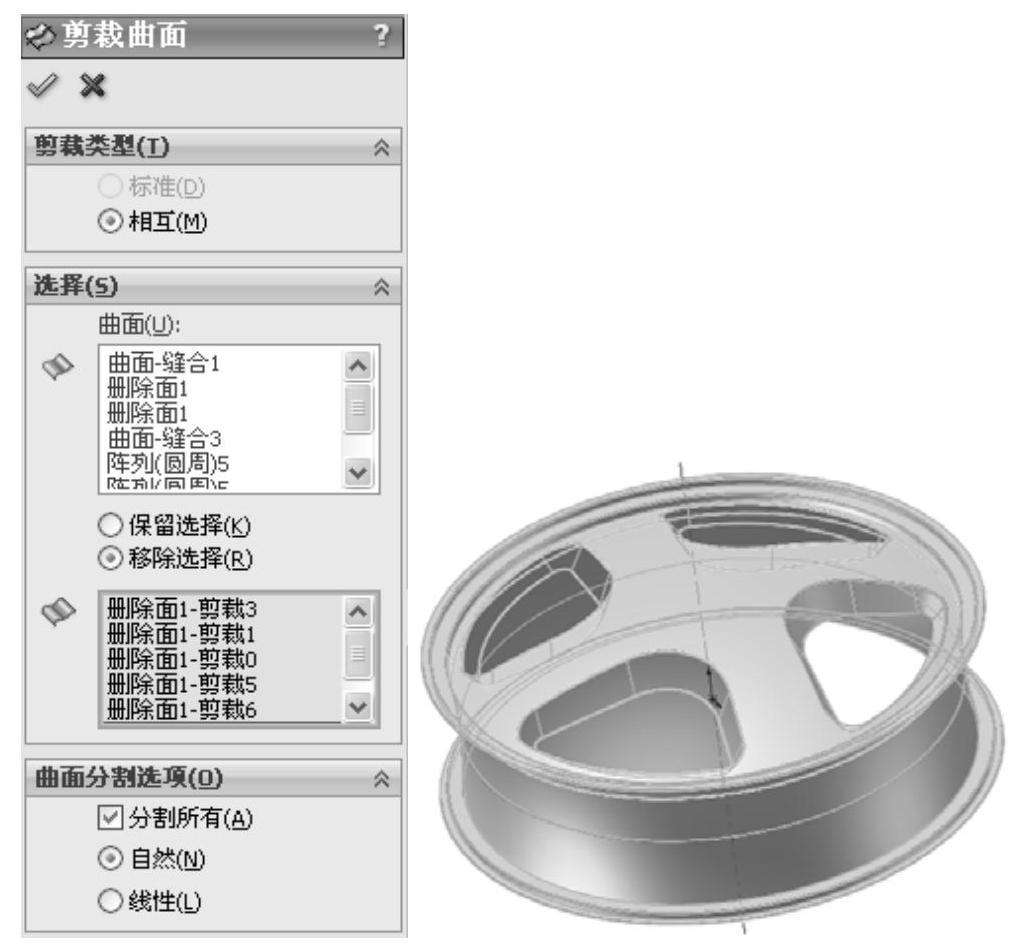

剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮，此时系统弹出如图5-66所示的“剪裁曲面”属性管理器。选中“相互”单选按钮，选择视图中所有的曲面为剪裁曲面，选中“移除选择”单选按钮，选择图5-66所示的上下6个曲面为要移除的面，单击“剪裁曲面”属性管理器中的“确定”按钮，剪裁曲面如图5-67所示。

图5-66 “剪裁曲面”属性管理器

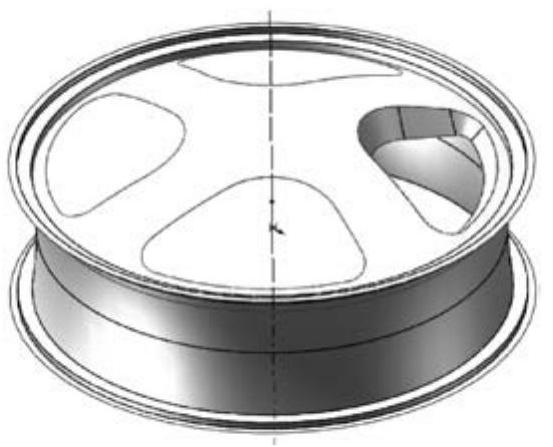

图5-67 剪裁曲面
