新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，新建一个零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心线”按钮、“三点圆弧”按钮和“直线”按钮，绘制如图5-44所示的草图并标注尺寸。

旋转曲面。执行“插入”→“曲面”→“旋转曲面”菜单命令，或者单击“曲面”工具栏中的“旋转曲面”按钮，此时系统弹出如图5-45所示的“曲面-旋转”属性管理器。选择上一步创建的草图中心线为旋转轴，其他采用默认设置，单击“曲面-旋转”属性管理器中的“确定”按钮，旋转曲面如图5-46所示。

图5-44 绘制草图

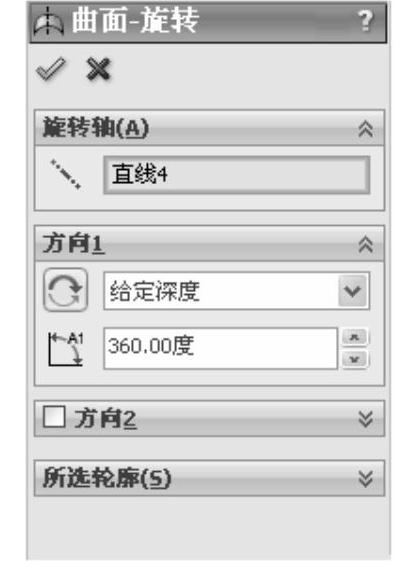

图5-45 “曲面-旋转”属性管理器

镜像旋转面。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”工具栏中的“镜像”按钮，此时系统弹出如图5-47所示的“镜像”属性管理器。选择“上视基准面”为镜像基准面，在视图中选择上一步创建的旋转曲面为要镜像的实体，单击“镜像”属性管理器中的“确定”按钮，镜像曲面如图5-48所示。

(www.daowen.com)

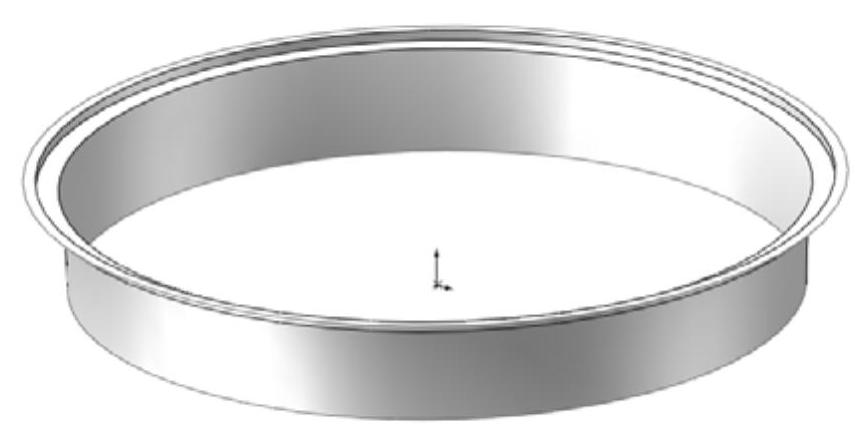

图5-46 旋转曲面

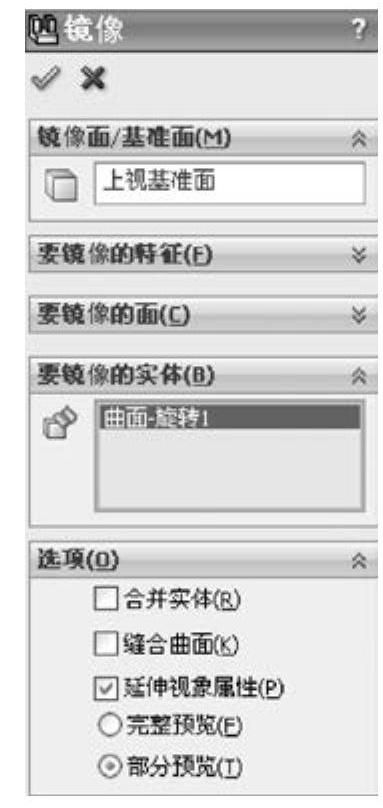

图5-47 “镜像”属性管理器

缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮，此时系统弹出如图5-49所示的“缝合曲面”属性管理器。选择视图中所有的曲面，单击“缝合曲面”属性管理器中的“确定”按钮。

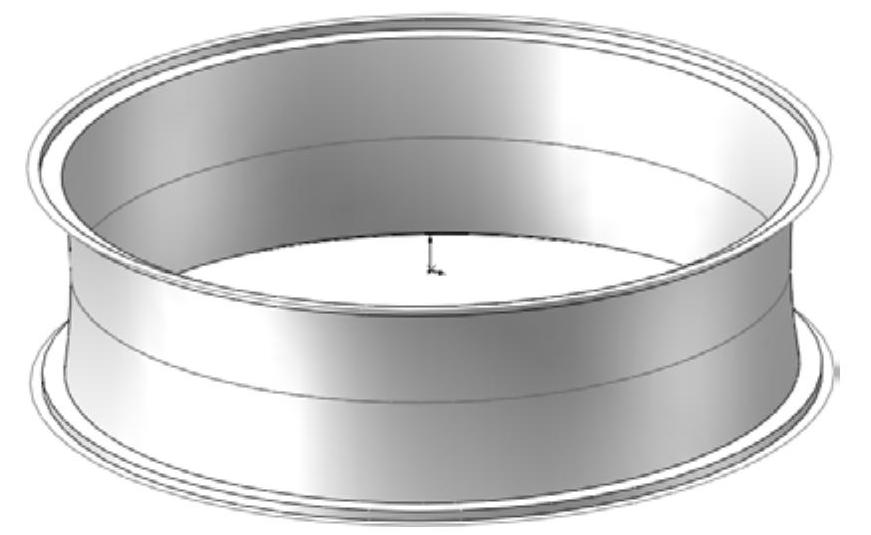

图5-48 镜像曲面

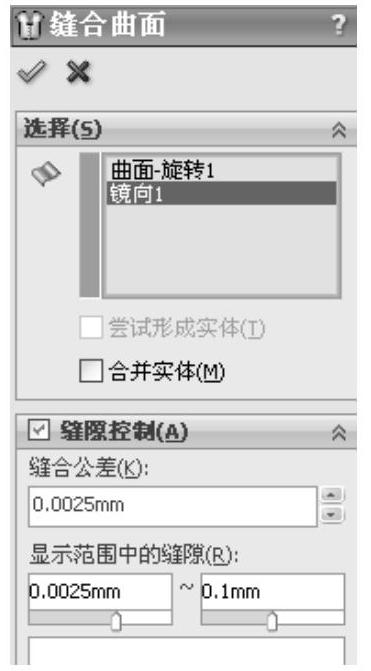

图5-49 “缝合曲面”属性管理器
