如何绘制熨斗主体？

978-7-111-38504-2-Part02-389.jpg新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part02-390.jpg，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part02-391.jpg，然后单击“确定”按钮，新建一个零件文件。

978-7-111-38504-2-Part02-392.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-393.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-394.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-395.jpg绘制草图1。单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-396.jpg，绘制如图5-3所示的草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part02-397.jpg，退出草图。

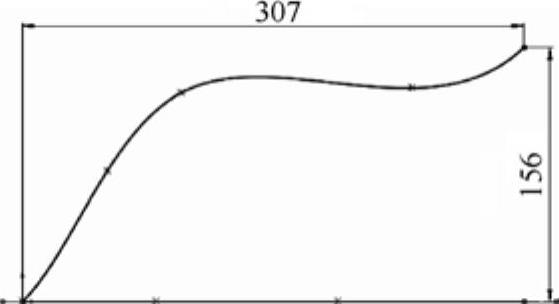

图5-3 绘制草图1

978-7-111-38504-2-Part02-399.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-400.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-401.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-402.jpg绘制草图2。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-403.jpg、“转换实体引用”按钮978-7-111-38504-2-Part02-404.jpg和“镜像实体”按钮978-7-111-38504-2-Part02-405.jpg，将草图沿水平中心线进行镜像，如图5-4所示。单击“退出草图”按钮978-7-111-38504-2-Part02-406.jpg，退出草图。

978-7-111-38504-2-Part02-407.jpg设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-408.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-409.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-410.jpg绘制草图3。单击“草图”工具栏中的“样条曲线”按钮978-7-111-38504-2-Part02-411.jpg，绘制如图5-5所示的草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part02-412.jpg，退出草图。

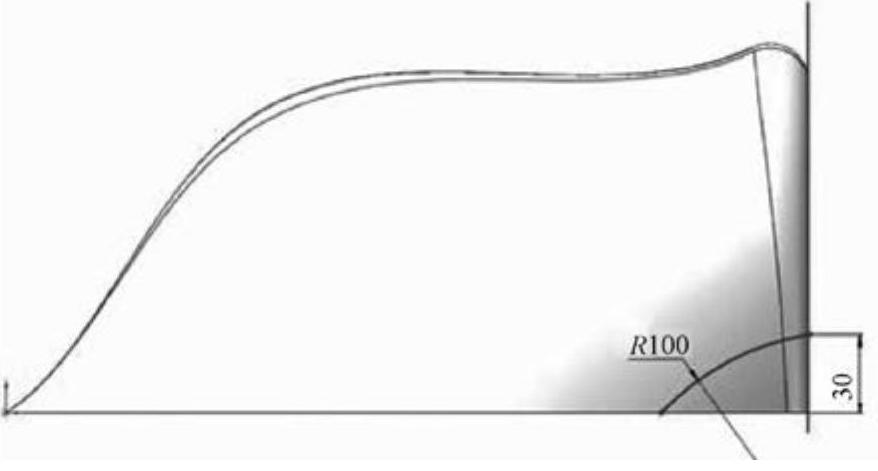

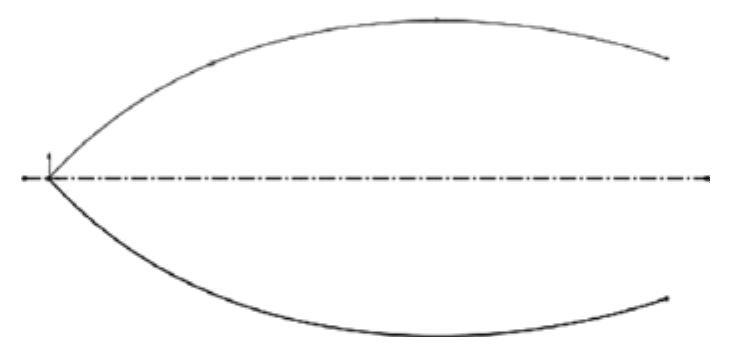

图5-4 绘制草图2

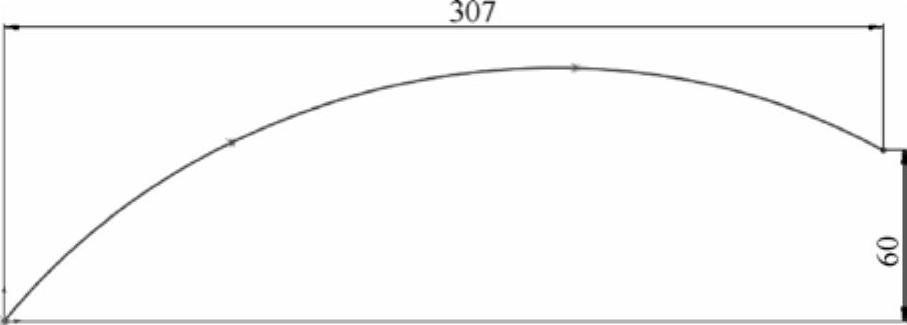

图5-5 绘制草图3

978-7-111-38504-2-Part02-415.jpg创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-416.jpg，弹出如图5-6所示的“基准面”属性管理器。选择“右视基准面”为参考面，选择草图3的端点为第二参考，单击“确定”按钮978-7-111-38504-2-Part02-417.jpg，完成基准面1的创建，如图5-7所示。

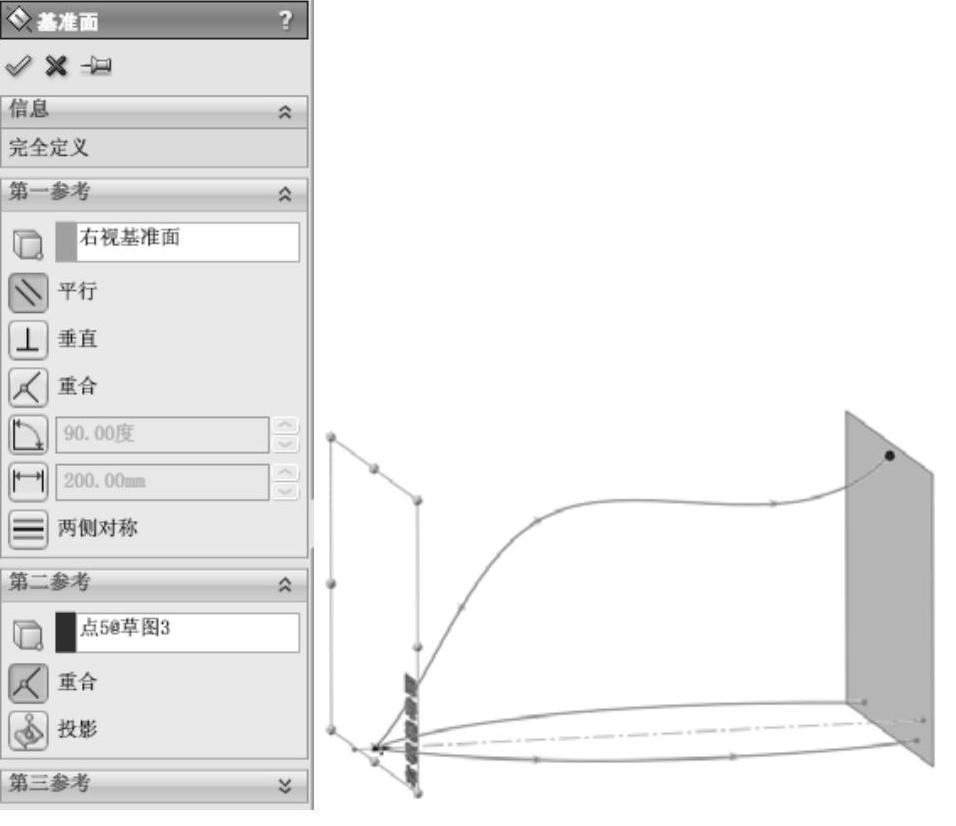

图5-6 “基准面”属性管理器


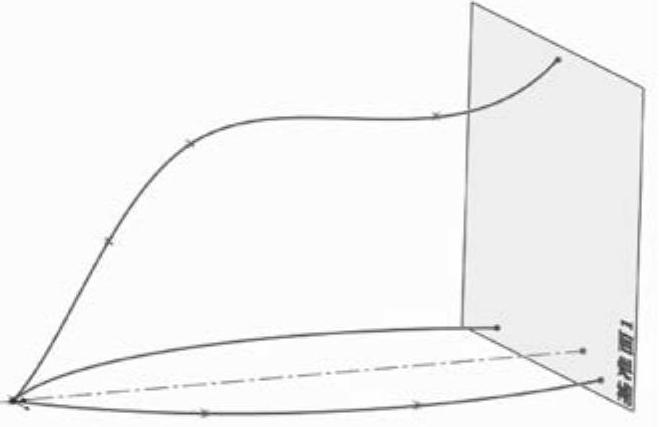

图5-7 创建基准面1


图5-8 绘制草图4

978-7-111-38504-2-Part02-421.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-422.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-423.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-424.jpg绘制草图4。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part02-425.jpg、“直线”按钮978-7-111-38504-2-Part02-426.jpg和“样条曲线”按钮978-7-111-38504-2-Part02-427.jpg，绘制如图5-8所示的草图。单击“退出草图”按钮978-7-111-38504-2-Part02-428.jpg，退出草图。

978-7-111-38504-2-Part02-429.jpg放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”按钮978-7-111-38504-2-Part02-430.jpg，系统弹出“曲面-放样”属性管理器；如图5-9所示，在“轮廓”选项框中依次选择图5-9中的端点和草图4，在“引导线”选项框中依次选择图5-8中的草图1、2和草图3，单击“确定”按钮978-7-111-38504-2-Part02-431.jpg，生成放样曲面，如图5-10所示。

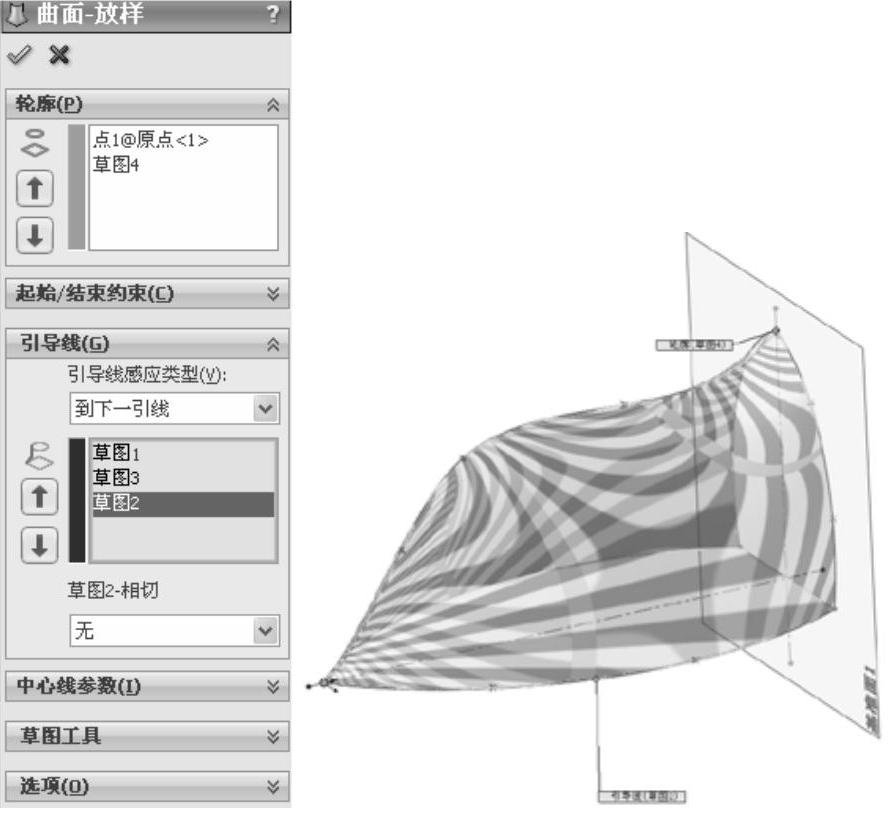

图5-9 “曲面-放样”属性管理器

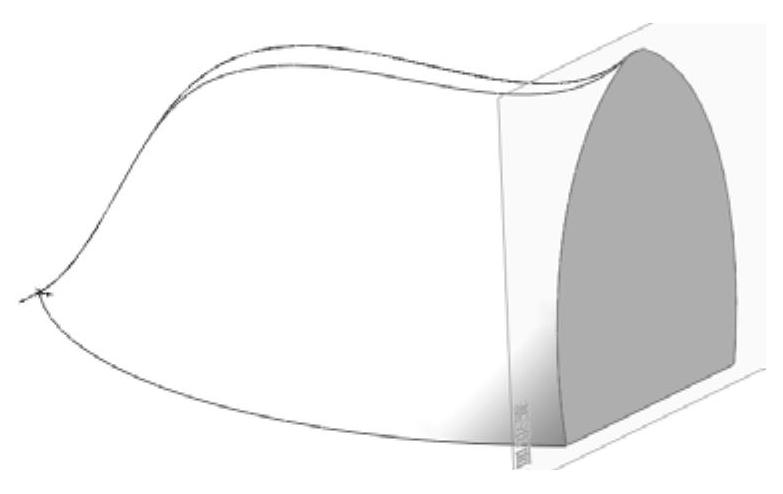

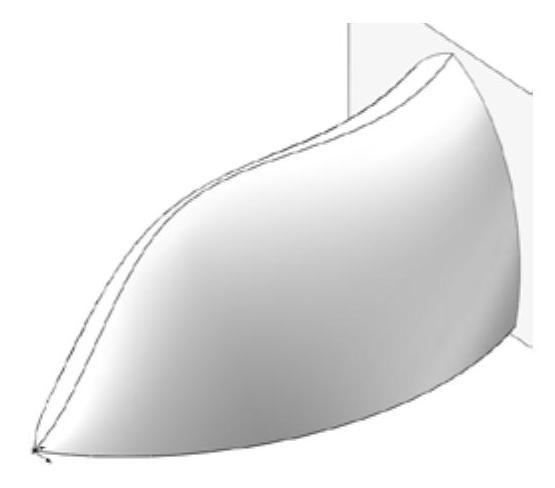

图5-10 放样曲面

978-7-111-38504-2-Part02-434.jpg曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮978-7-111-38504-2-Part02-435.jpg，此时系统弹出如图5-11所示的“圆角”属性管理器。选择“变半径”圆角类型，选择如图5-11所示最上端的边线，输入顶点半径为0.00mm，中点和终点半径为20.00mm，单击“圆角”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-436.jpg，结果如图5-12所示。

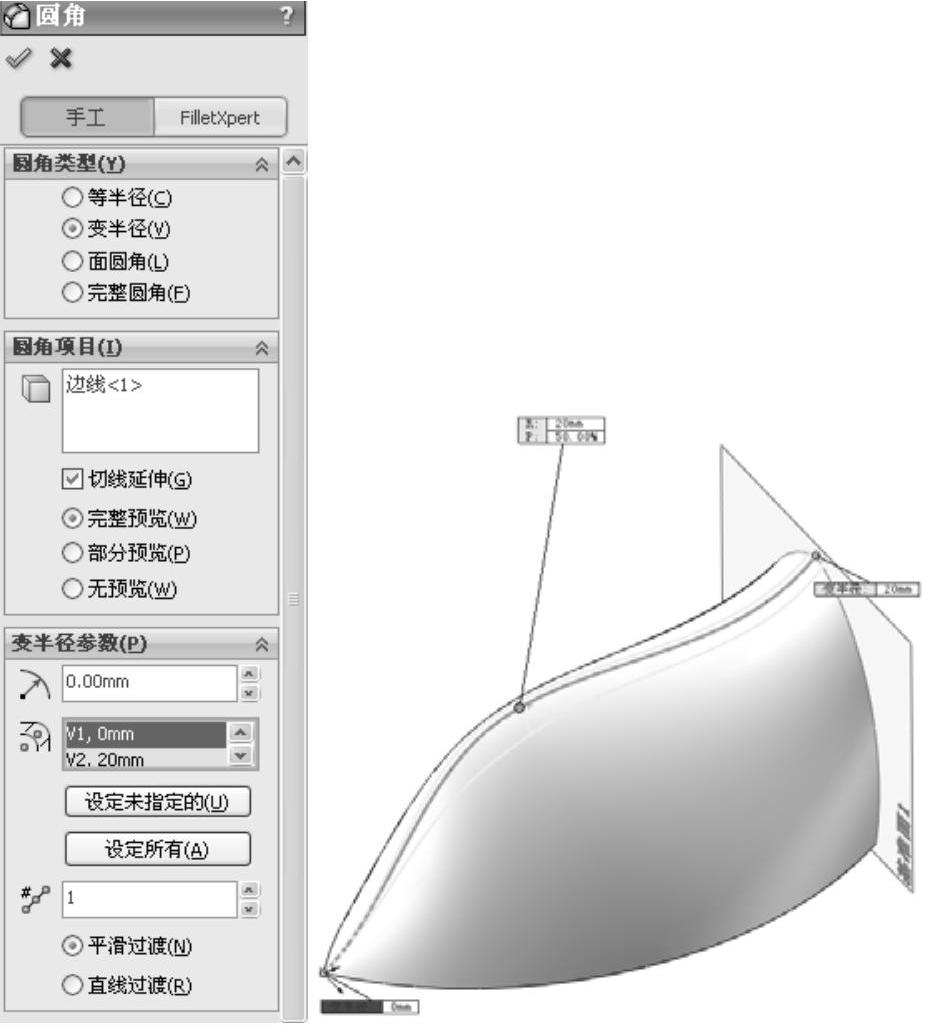

图5-11 “圆角”属性管理器

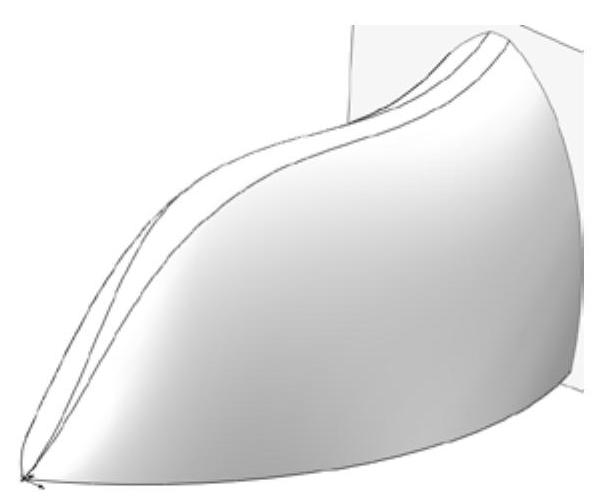

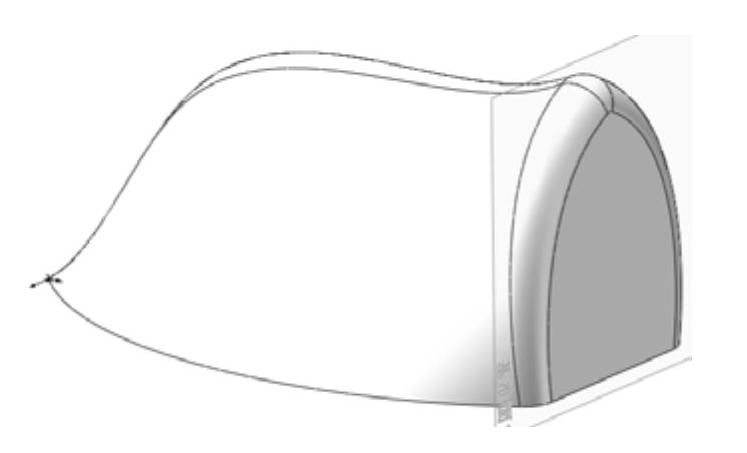

图5-12 圆角处理

978-7-111-38504-2-Part02-439.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-440.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-441.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-442.jpg绘制草图5。单击“草图”工具栏中的“实体转换引用”按钮978-7-111-38504-2-Part02-443.jpg，将放样曲面的边线转换为草图，如图5-13所示。

978-7-111-38504-2-Part02-444.jpg平面曲面。执行“插入”→“曲面”→“平面区域”菜单命令，或者单击“曲面”工具栏中的“平面曲面”按钮978-7-111-38504-2-Part02-445.jpg，此时系统弹出如图5-14所示的“平面”属性管理器。选择上一步创建的草图为边界，单击“平面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-446.jpg，结果如图5-15所示。(www.daowen.com)

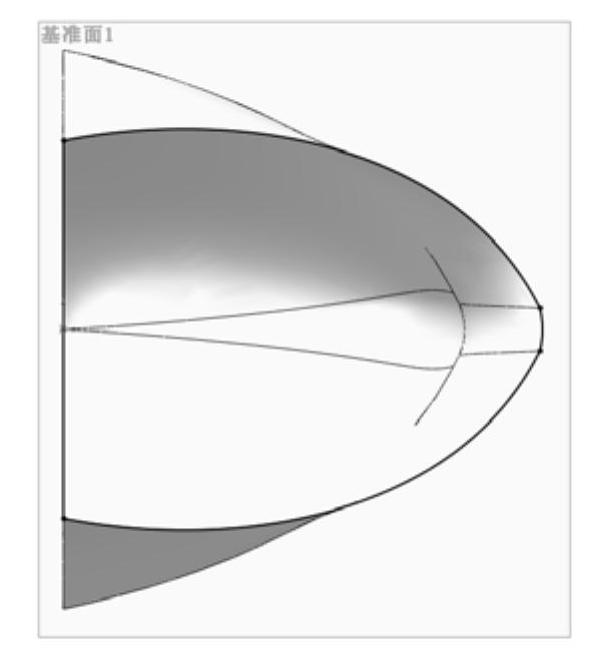

图5-13 绘制草图5

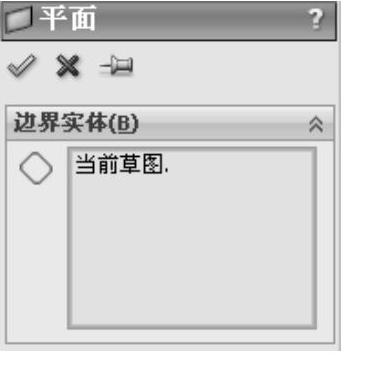

图5-14 “平面”属性管理器

978-7-111-38504-2-Part02-449.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-450.jpg，此时系统弹出如图5-16所示的“缝合曲面”属性管理器。选择放样曲面和平面曲面，单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-451.jpg。

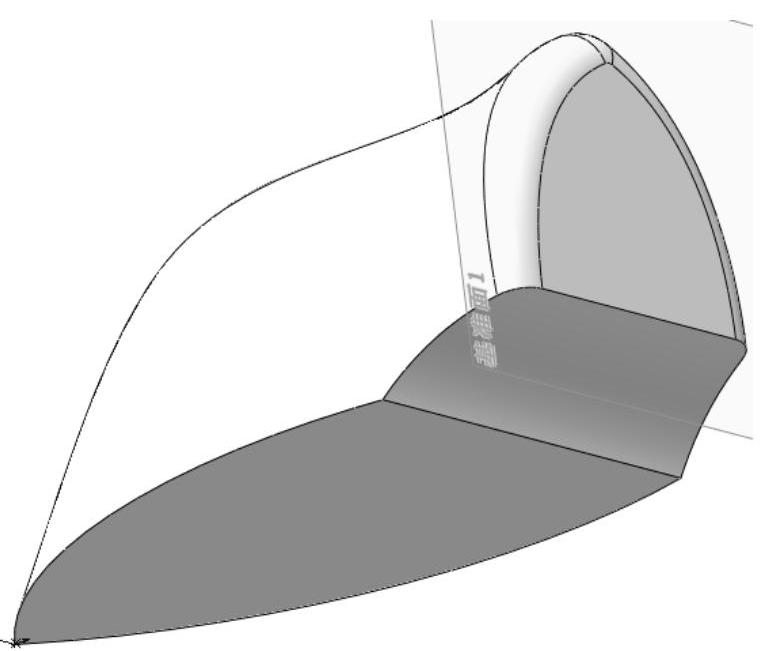

图5-15 创建平面

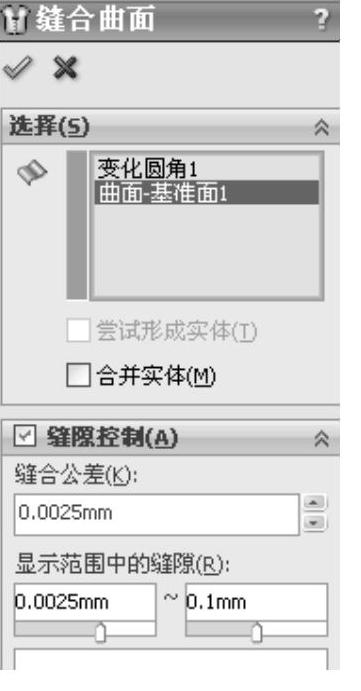

图5-16 “缝合曲面”属性管理器

978-7-111-38504-2-Part02-454.jpg曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮978-7-111-38504-2-Part02-455.jpg，此时系统弹出如图5-17所示的“圆角”属性管理器。选择“等半径”圆角类型，输入半径为15.00mm，选择图5-17所示的边线，单击“圆角”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-456.jpg，结果如图5-18所示。

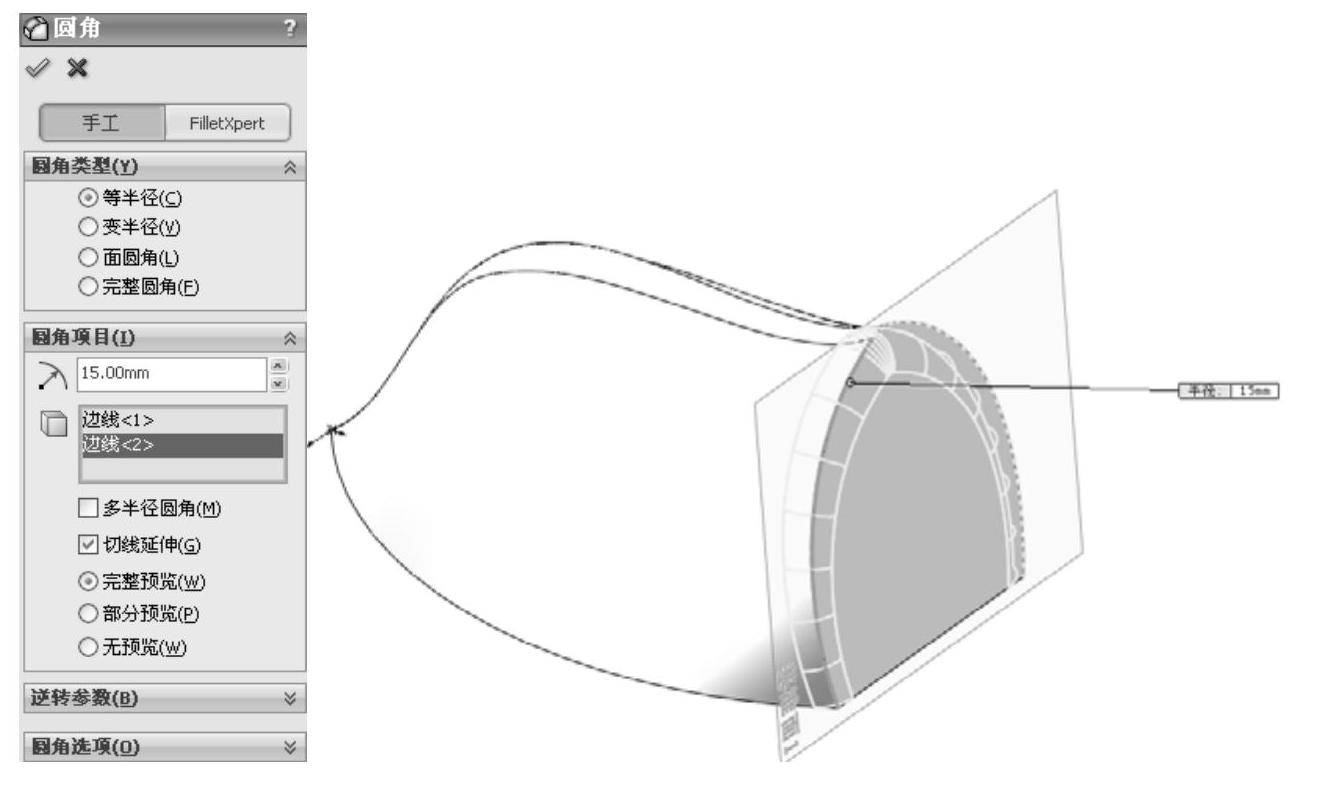

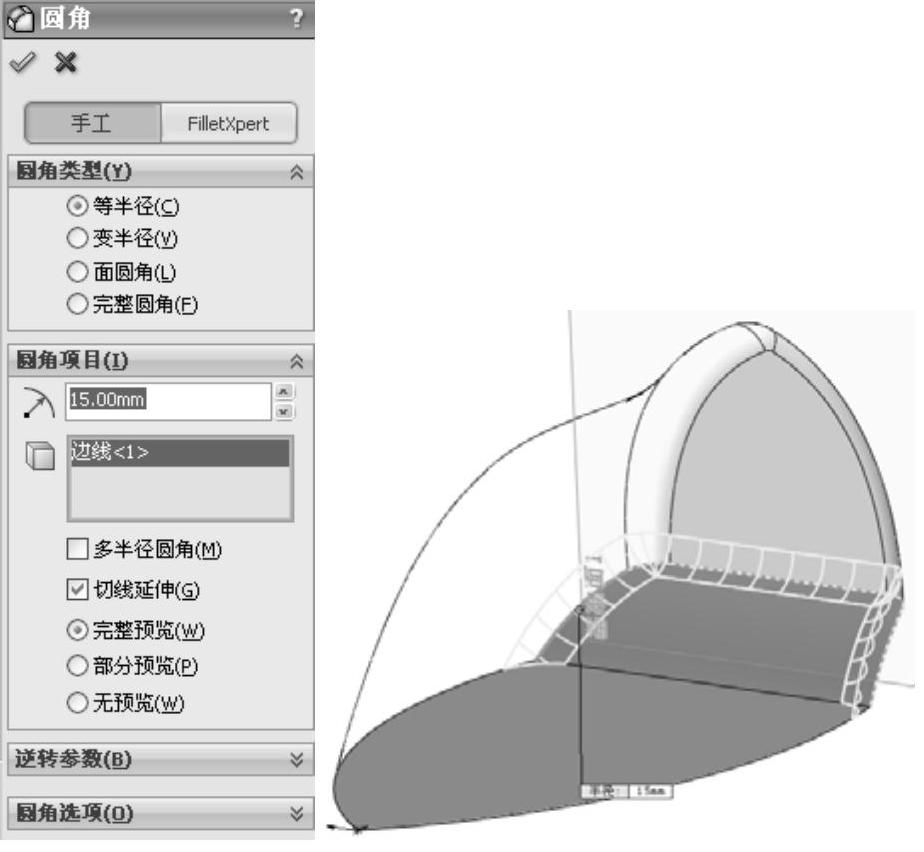

图5-17 “圆角”属性管理器


图5-18 圆角处理

978-7-111-38504-2-Part02-459.jpg设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-460.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-461.jpg，进入草图绘制状态。

978-7-111-38504-2-Part02-462.jpg绘制草图6。单击“草图”工具栏中的“三点圆弧”按钮978-7-111-38504-2-Part02-463.jpg，绘制如图5-19所示的草图并标注尺寸。

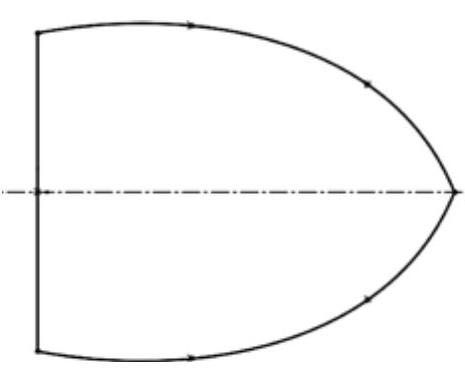

图5-19 绘制草图6

978-7-111-38504-2-Part02-465.jpg拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮978-7-111-38504-2-Part02-466.jpg，此时系统弹出如图5-20所示的“曲面-拉伸”属性管理器。选择上一步创建的草图，设置终止条件为“两侧对称”，输入拉伸距离为200.00mm，单击“曲面-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-467.jpg，拉伸曲面如图5-21所示。

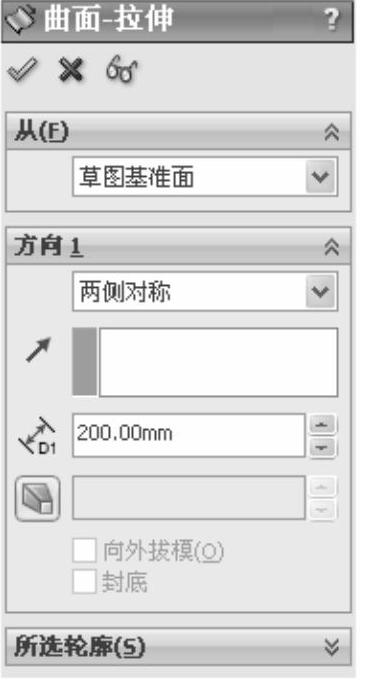

图5-20 “曲面-拉伸”属性管理器


图5-21 拉伸曲面

978-7-111-38504-2-Part02-470.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令，或者单击“曲面”工具栏中的“剪裁曲面”按钮978-7-111-38504-2-Part02-471.jpg，此时系统弹出如图5-22所示的“剪裁曲面”属性管理器。选中“相互”单选按钮，选择拉伸曲面和缝合后的曲面为剪裁曲面，选中“移除选择”单选按钮，选择图5-22所示的两个曲面为要移除的面，单击“剪裁曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-472.jpg，剪裁曲面如图5-23所示。

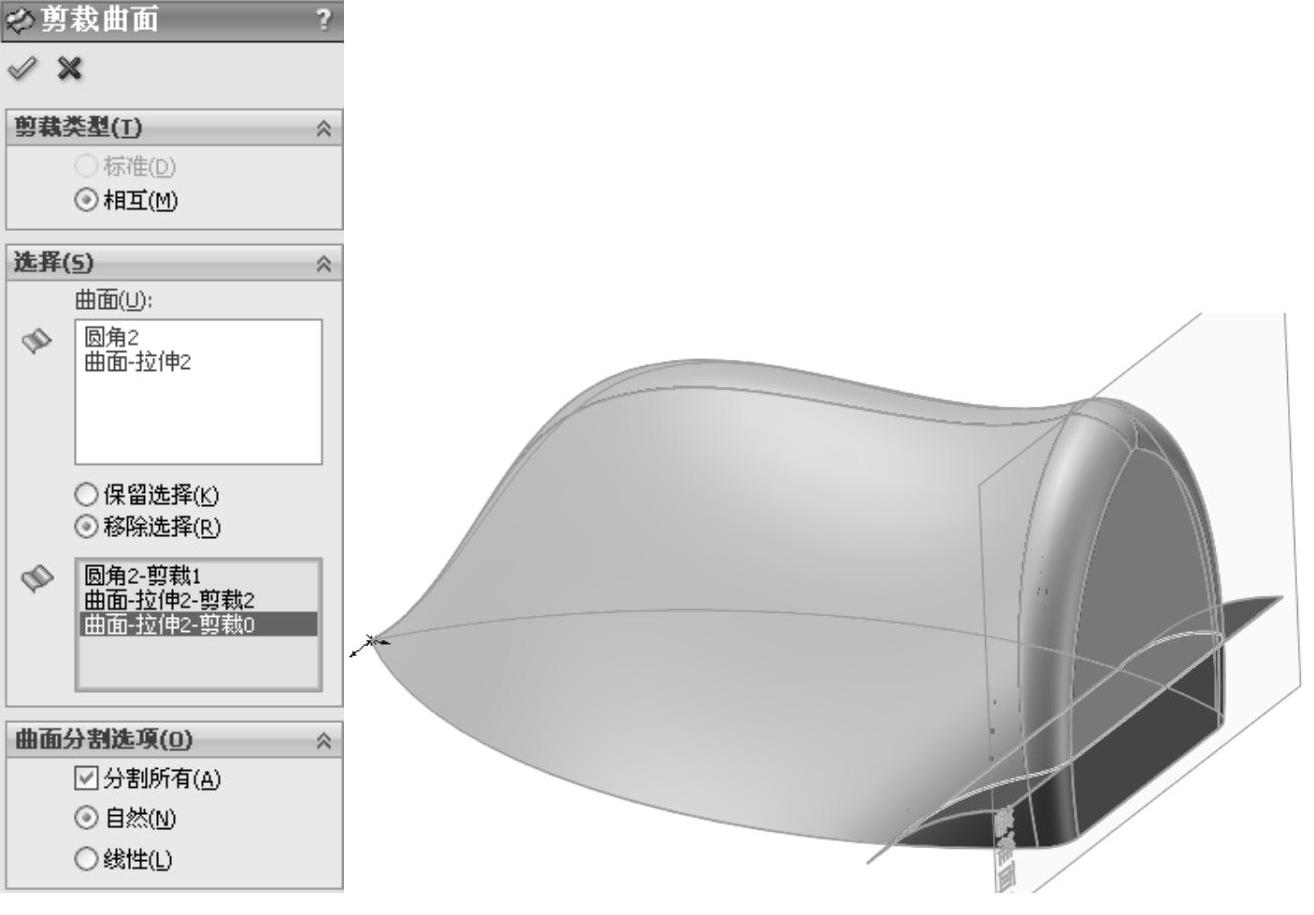

图5-22 “剪裁曲面”属性管理器


图5-23 剪裁曲面

978-7-111-38504-2-Part02-475.jpg曲面圆角。执行“插入”→“特征”→“圆角”菜单命令，或者单击“曲面”工具栏中的“圆角”按钮978-7-111-38504-2-Part02-476.jpg，此时系统弹出如图5-24所示的“圆角”属性管理器。选择“等半径”圆角类型，输入半径为15.00mm，选择如图5-24所示的边线，单击“圆角”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-477.jpg，结果如图5-25所示。


图5-24 “圆角”属性管理器


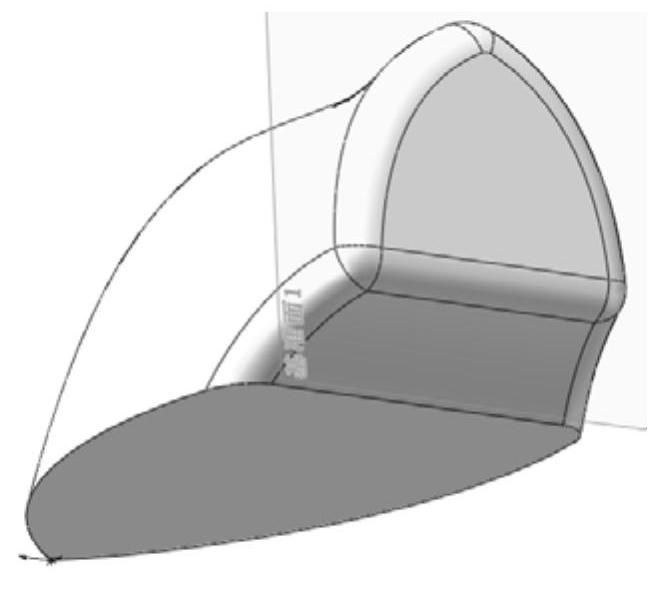

图5-25 圆角处理
