本实例多媒体演示参见配套光盘中的\\动画演示\第4章\4.4油烟机内腔.avi。

本例创建的油烟机内腔如图4-88所示。

图4-88 油烟机内腔

思路分析

油烟机内腔的曲面看似简单，但造型复杂。首先绘制草图，通过边界曲面创建曲面，然后通过分割线创建灯孔，再通过延伸曲面命令延伸缝合后的曲面，最后加厚曲面。绘制油烟机内腔的流程图如图4-89所示。

图4-89 绘制油烟机内腔的流程图

创建步骤

新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，新建一个零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图1。单击“草图”工具栏中的“直线”按钮和“绘制圆角”按钮，绘制如图4-90所示的草图并标注尺寸。单击“退出草图”按钮，退出草图。

图4-90 绘制草图1

创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图4-91所示的“基准面”属性管理器。选择“前视基准面”为参考面，输入偏移距离为200.00mm，单击“确定”按钮，完成基准面1的创建。

图4-91 “基准面”属性管理器

设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图2。单击“草图”工具栏中的“圆心/起/终点画弧”按钮，绘制如图4-92所示的草图并标注尺寸。单击“退出草图”按钮，退出草图。

设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图3。单击“草图”工具栏中的“样条曲线”按钮，绘制如图4-93所示的草图。单击“退出草图”按钮，退出草图。

图4-92 绘制草图2

图4-93 绘制草图3

设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图4。单击“草图”工具栏中的“样条曲线”按钮，绘制如图4-94所示的草图。单击“退出草图”按钮，退出草图。

设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图5。单击“草图”工具栏中的“样条曲线”按钮，绘制如图4-95所示的草图。单击“退出草图”按钮，退出草图。

图4-94 绘制草图4

图4-95 绘制草图5

边界曲面。执行“插入”→“曲面”→“边界曲面”菜单命令，或者单击“曲面”工具栏中的“边界曲面”按钮，此时系统弹出如图4-96所示的“边界-曲面”属性管理器。选择草图1、2为方向1边界，选择草图3、4和草图5为方向2边界，单击“边界-曲面”属性管理器中的“确定”按钮，边界曲面如图4-97所示。

图4-96 “边界-曲面”属性管理器

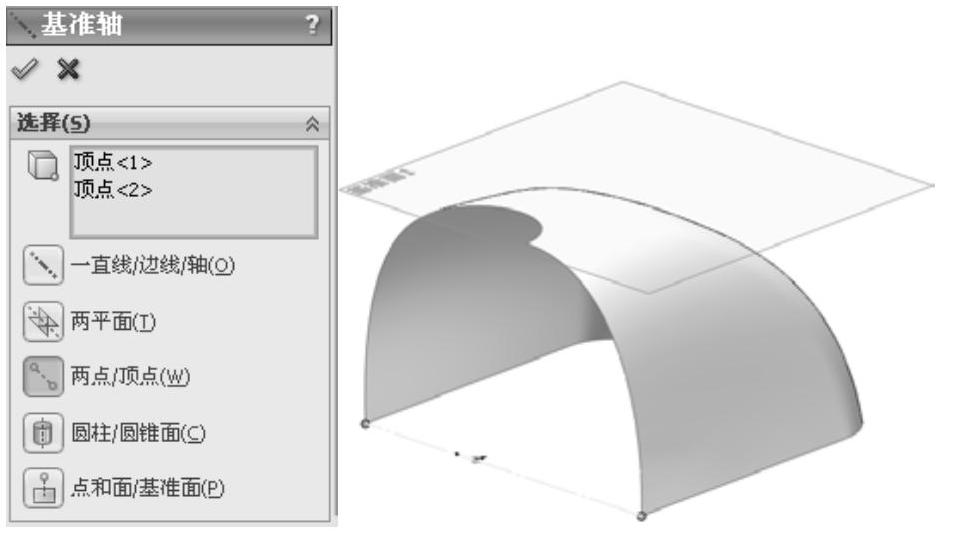

创建基准轴。执行“插入”→“参考几何体”→“基准轴”菜单命令，或者单击“特征”工具栏中的“基准轴”按钮，弹出如图4-98所示的“基准轴”属性管理器。选择“两点/顶点”类型，选择曲面的两个顶点，单击“确定”按钮，完成基准轴的创建，如图4-99所示。

图4-97 边界曲面

图4-98 “基准轴”属性管理器

创建基准面2。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图4-100所示的“基准面”属性管理器。选择“基准轴1”为第一参考，选择“前视基准面”为第二参考，输入角度为30°，单击“确定”按钮，完成基准面2的创建，如图4-101所示。

图4-99 创建基准轴(www.daowen.com)

图4-100 “基准面”属性管理器

图4-101 创建基准面2

设置基准面。在左侧“FeatureManager设计树”中选择“基准面2”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图6。单击“草图”工具栏中的“椭圆”按钮，绘制如图4-102所示的草图并标注尺寸。

图4-102 绘制草图6

分割线。执行“插入”→“曲线”→“分割线”菜单命令，或者单击“曲线”工具栏中的“分割线”按钮，此时系统弹出如图4-103所示的“分割线”属性管理器。选择分割类型为“投影”，选择上一步绘制的草图为要投影的草图，选择边界曲面为分割的面，单击“分割线”属性管理器中的“确定”按钮，分割线如图4-104所示。

图4-103 “分割线”属性管理器

图4-104 分割线

删除面。执行“插入”→“面”→“删除”菜单命令，或者单击“曲面”工具栏中的“删除面”按钮，此时系统弹出如图4-105所示的“删除面”属性管理器。选择上一步创建的分割面为要删除的面，选中“删除”单选按钮，单击“删除面”属性管理器中的“确定”按钮，删除分割后的面如图4-106所示。

隐藏基准面和基准轴。在左侧“FeatureManager设计树”中选择“基准面1”、“基准面2”和“基准轴”，单击鼠标右键，在弹出的快捷菜单中单击“隐藏”按钮，如图4-107所示；隐藏基准面和基准轴，如图4-108所示。

图4-105 “删除面”属性管理器

图4-106 删除分割后的面

图4-107 快捷菜单

图4-108 隐藏基准轴和基准面

镜像分割面。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”工具栏中的“镜像”按钮，此时系统弹出如图4-109所示的“镜像”属性管理器。选择“右视基准面”为镜像基准面，选择视图中所有的实体为要镜像的实体，单击“镜像”属性管理器中的“确定”按钮，镜像曲面如图4-110所示。

图4-109 “镜像”属性管理器

图4-110 镜像曲面

缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”按钮，此时系统弹出如图4-111所示的“缝合曲面”属性管理器。选择视图中所有的曲面，单击“缝合曲面”属性管理器中的“确定”按钮，缝合曲面如图4-112所示。

图4-111 “缝合曲面”属性管理器

图4-112 缝合曲面

延伸曲面。执行“插入”→“曲面”→“延伸曲面”菜单命令，或者单击“曲面”工具栏中的“延伸曲面”按钮，此时系统弹出如图4-113所示的“延伸曲面”属性管理器。选择缝合曲面的下边缘，设置终止条件为“距离”，输入距离为20.00mm，单击“延伸曲面”属性管理器中的“确定”按钮，延伸曲面如图4-114所示。

图4-113 “延伸曲面”属性管理器

图4-114 延伸曲面

加厚曲面。执行“插入”→“凸台/基体”→“加厚”菜单命令，此时系统弹出如图4-115所示的“加厚”属性管理器。选择视图中所有的曲面，选择“加厚侧面2”选项，输入厚度为2.00mm，单击“加厚”属性管理器中的“确定”按钮，加厚曲面如图4-116所示。

图4-115 “加厚”属性管理器

图4-116 加厚曲面
