替换面是指以新曲面实体来替换曲面或者实体中的面。替换曲面实体不必与旧的面具有相同的边界。替换面时，原来实体中的相邻面自动延伸并剪裁到替换曲面实体。

在上面的几种情况中，比较常用的是用一个曲面实体替换另一个曲面实体中的一个面。

执行“插入”→“面”→“替换”菜单命令，或者单击“曲面”工具栏中的“替换面”按钮，此时系统弹出“替换面”属性管理器，如图4-78所示。

替换曲面实体可以是以下类型之一：

1）任何类型的曲面特征，如拉伸和放样等。

2）缝合曲面实体，或复杂的输入曲面实体。

3）替换曲面实体通常比正替换的面要宽和长。然而，在某些情况下，当替换曲面实体比要替换的面小时，替换曲面实体会延伸，以与相邻面相遇。

下面以图4-79为例，说明该替换面的操作步骤。

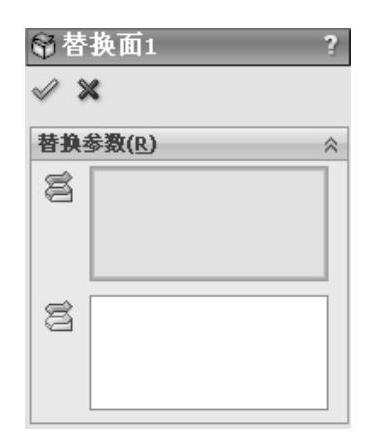

图4-78 “替换面”属性管理器

【操作步骤】

1）执行替换面命令。执行“插入”→“面”→“替换”菜单命令，或者单击“曲面”工具栏中的“替换面”按钮，此时系统弹出“替换面”属性管理器。

2）设置属性管理器。在“替换面”属性管理器的“替换的目标面”一栏中选择图4-79中的面2；在“替换曲面”一栏中选择图4-79中的曲面1，此时“替换面”属性管理器如图4-80所示。

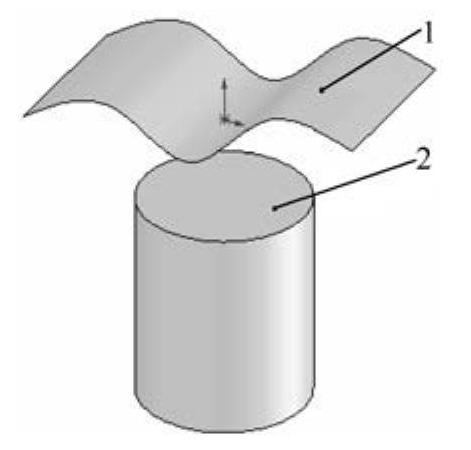

图4-79 待生成替换的图形

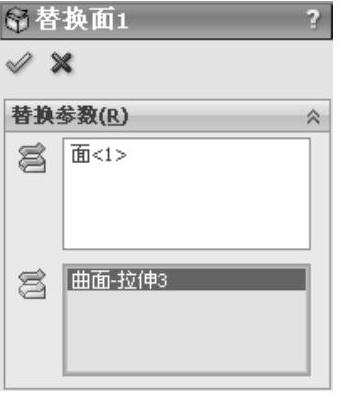

图4-80 “替换面”属性管理器(www.daowen.com)

3）确认替换面。单击“替换面”属性管理器中的“确定”按钮，生成的替换面如图4-81所示。

4）隐藏替换的目标面。右键单击图4-81中的曲面1，在系统弹出的快捷菜单中选择“隐藏”选项，如图4-82所示。

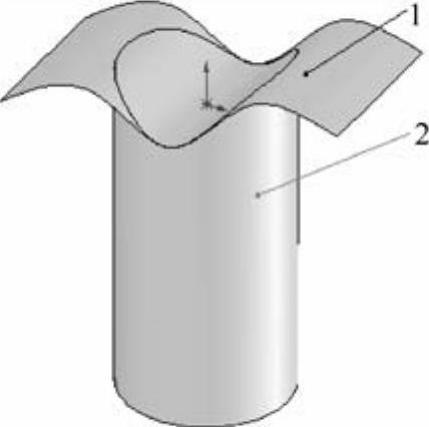

图4-81 生成的替换面

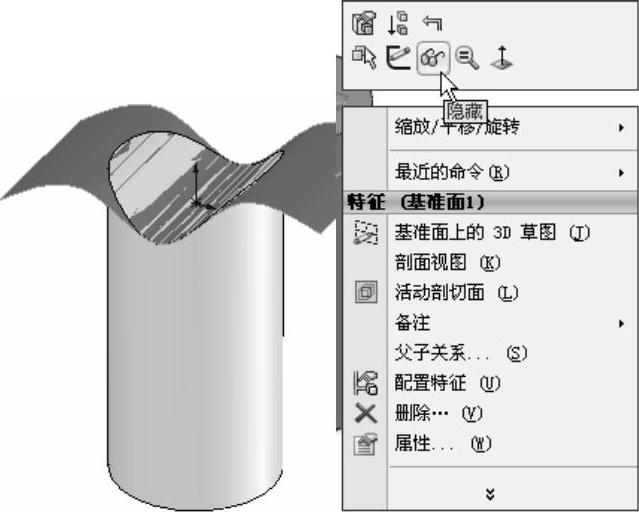

图4-82 右键快捷菜单

隐藏目标面后的图形及其“FeatureManager设计树”如图4-83所示。

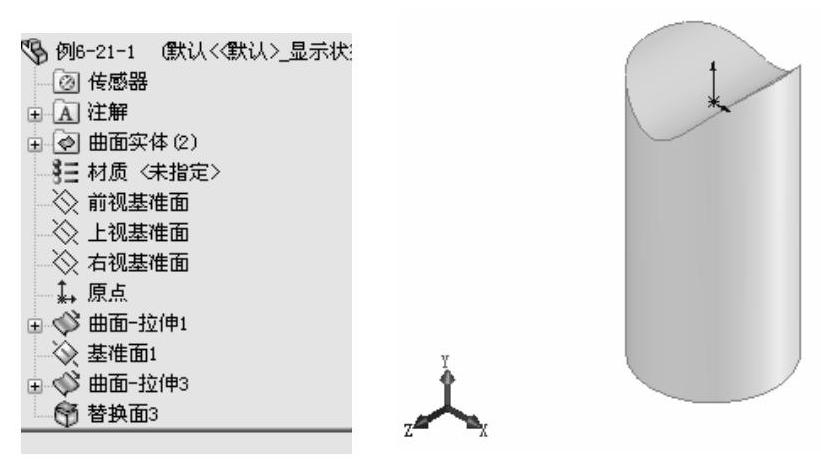

图4-83 隐藏目标面后的图形及其“FeatureManager设计树”

在替换面中，替换的面有两个特点：一是必须替换、必须相连；二是不必相切。替换曲面实体可以是以下几种类型之一：

1）可以是任何类型的曲面特征，如拉伸和放样等。

2）可以是缝合曲面实体或者复杂的输入曲面实体。

3）替换曲面实体通常比正替换的面要宽和长。然而，在某些情况下，当替换曲面实体比要替换的面小时，替换曲面实体会自动延伸，以与相邻面相遇。

技巧荟萃

确认您的替换曲面实体比您正替换的面要宽和长。
