中面工具可在实体上合适的所选双对面之间生成中面。合适的双对面应该处处等距，并且必须属于同一实体。

与任何在SolidWorks中生成的曲面相同，中面包括所有曲面的属性。中面通常有以下几种情况。

1）“单个”：从视图区域中选择单个等距面生成中面。

2）“多个”：从视图区域中选择多个等距面生成中面。

3）“所有”：单击“中间面”属性管理器中的“查找双对面”按钮，让系统选择模型上所有合适的等距面，用于生成所有等距面的中面。

【操作步骤】

1）执行中面命令。执行“插入”→“曲面”→“中面”菜单命令，或者单击“曲面”工具栏中的“中面”按钮，此时系统弹出“中面”属性管理器。

2）设置“中面”属性管理器。在“中面”属性管理器的“面1”一栏中选择图4-84中的面1；在“面2”一栏中选择图4-84中的面2；在“定位”一栏中输入值50%，其他设置如图4-85所示。

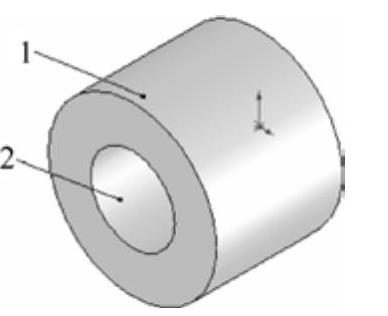

图4-84 待生成中面的图形

(www.daowen.com)

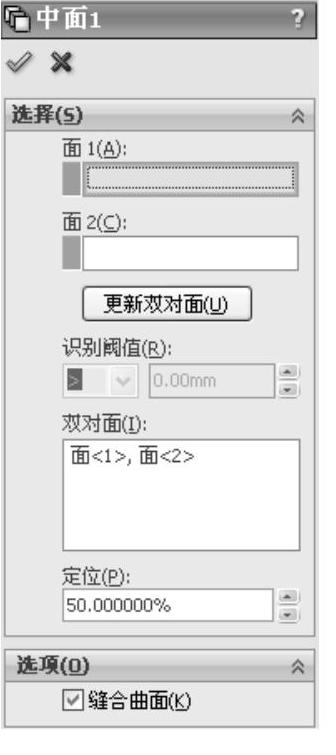

图4-85 “中面”属性管理器

3）确认中面。单击“中面”属性管理器中的“确定”按钮，生成中面。

注意

生成中面的定位值是从面1的位置开始的，位于面1和面2之间。

生成中面后的图形及其“FeatureManager设计树”如图4-86所示。

图4-86 生成中面后的图形及其“FeatureManager设计树”

技巧荟萃

生成中面的定位值是从面1的位置开始的，位于面1和面2之间。
