重要性、选择与创新:牙膏壳案例分析

本实例多媒体演示参见配套光盘中的\\动画演示\第4章\4.2.9牙膏壳.avi

本例创建的牙膏壳如图4-38所示。

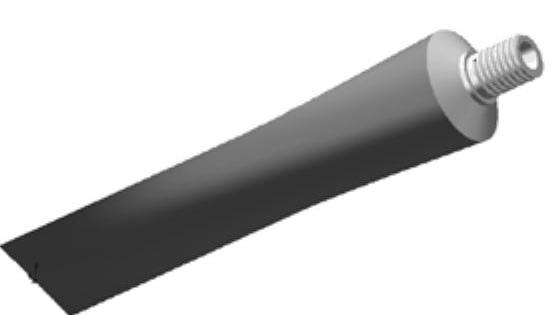

图4-38 牙膏壳

思路分析

首先绘制曲线通过放样曲面创建曲面,然后通过拉伸创建牙膏壳头,最后创建扫描切除创建螺纹。绘制牙膏壳的流程图如图4-39所示。


图4-39 绘制牙膏壳的流程图

创建步骤

978-7-111-38504-2-Part02-108.jpg新建文件。启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part02-109.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part02-110.jpg,然后单击“确定”按钮,新建一个零件文件。

978-7-111-38504-2-Part02-111.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-112.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-113.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-114.jpg绘制草图1。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part02-115.jpg,绘制如图4-40所示的草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part02-116.jpg,退出草图。

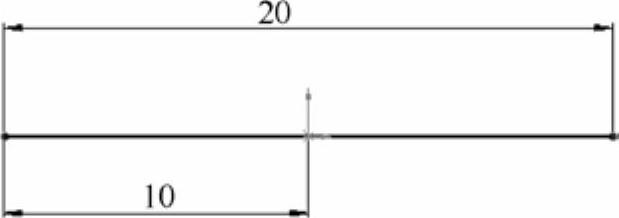

图4-40 绘制草图1

978-7-111-38504-2-Part02-118.jpg创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令,或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part02-119.jpg,弹出如图4-41所示的“基准面”属性管理器。选择“前视基准面”为参考面,输入偏移距离为90.00mm,勾选“反转”复选框,单击“确定”按钮978-7-111-38504-2-Part02-120.jpg,完成基准面的创建,如图4-42所示。

978-7-111-38504-2-Part02-121.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-122.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-123.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-124.jpg绘制草图2。单击“草图”工具栏中的“圆心/起/终点画弧”按钮978-7-111-38504-2-Part02-125.jpg,绘制如图4-43所示的草图。单击“退出草图”按钮978-7-111-38504-2-Part02-126.jpg,退出草图。

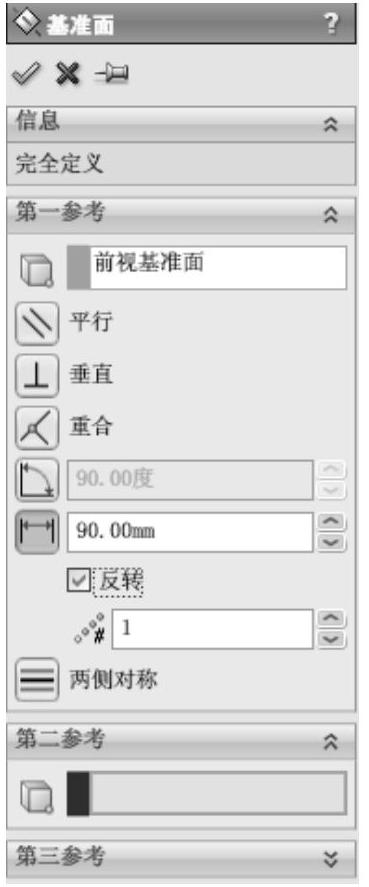

图4-41 “基准面”属性管理器


图4-42 基准面

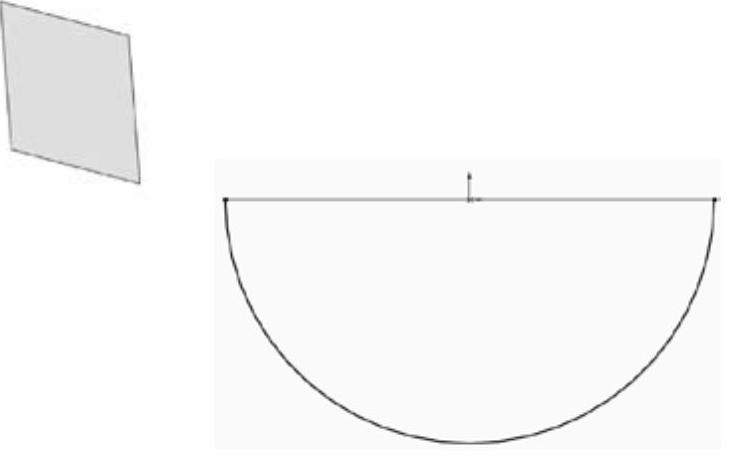

图4-43 绘制草图2

978-7-111-38504-2-Part02-130.jpg放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令,或者单击“曲面”工具栏中的“放样曲面”按钮978-7-111-38504-2-Part02-131.jpg,系统弹出“曲面-放样”属性管理器;如图4-44所示,在“轮廓”选项框中依次选择直线和圆弧,单击“确定”按钮978-7-111-38504-2-Part02-132.jpg,生成放样曲面,如图4-45所示。

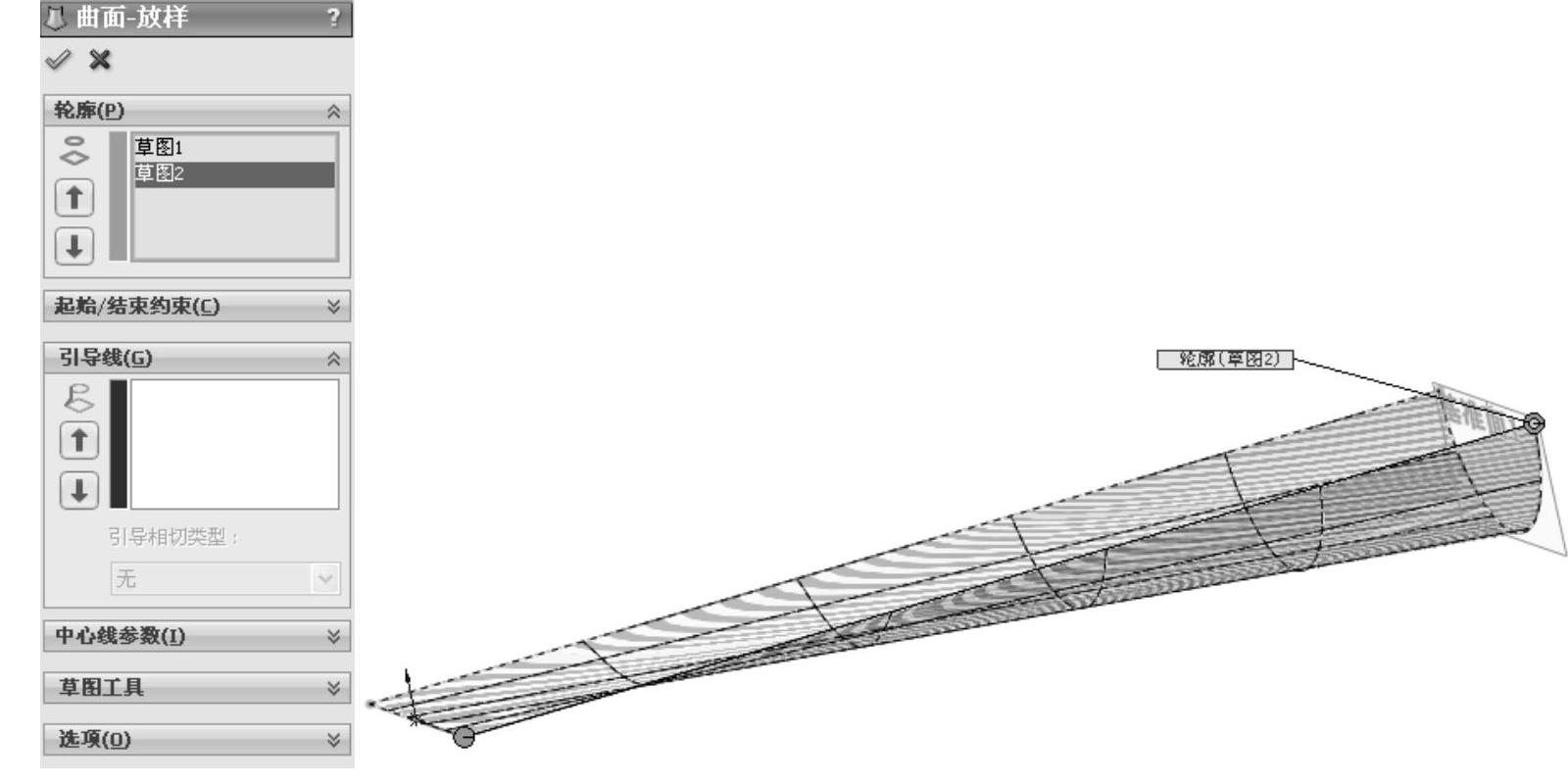

图4-44 “曲面-放样”属性管理器

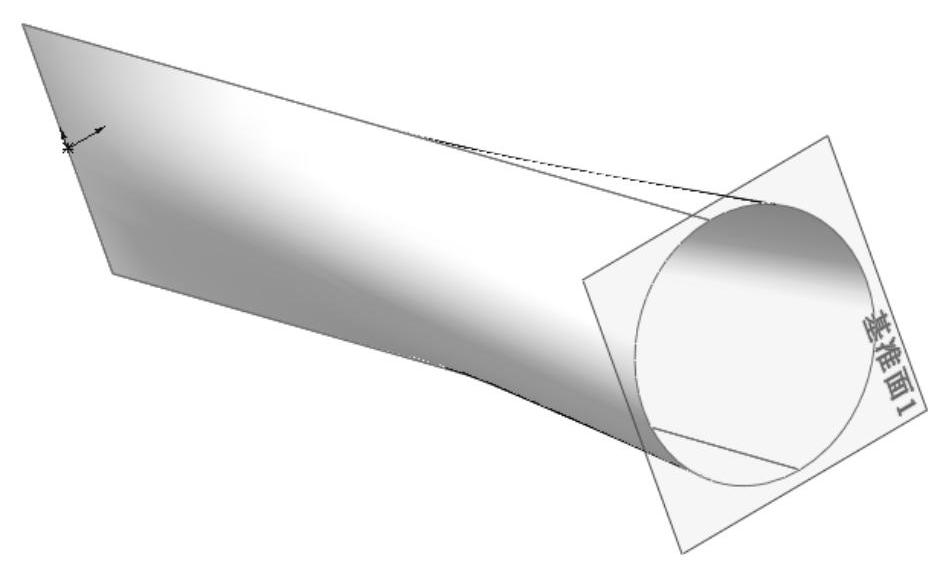

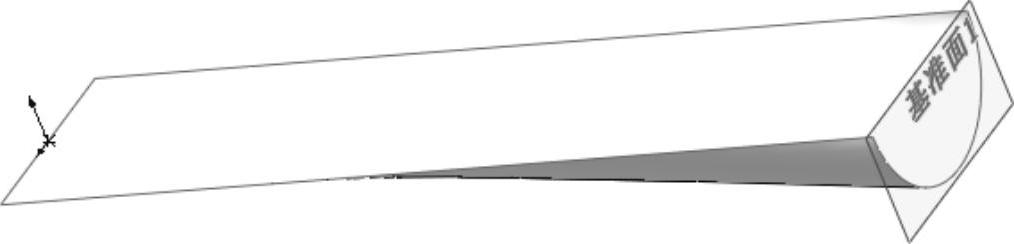

图4-45 放样曲面

978-7-111-38504-2-Part02-135.jpg镜像放样曲面。执行“插入”→“阵列/镜像”→“镜像”菜单命令,或者单击“特征”工具栏中的“镜像”按钮978-7-111-38504-2-Part02-136.jpg,此时系统弹出如图4-46所示的“镜像”属性管理器。选择“上视基准面”为镜像基准面,选择上一步创建的放样曲面为要镜像的实体,单击“镜像”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-137.jpg,镜像曲面如图4-47所示。


图4-46 “镜像”属性管理器

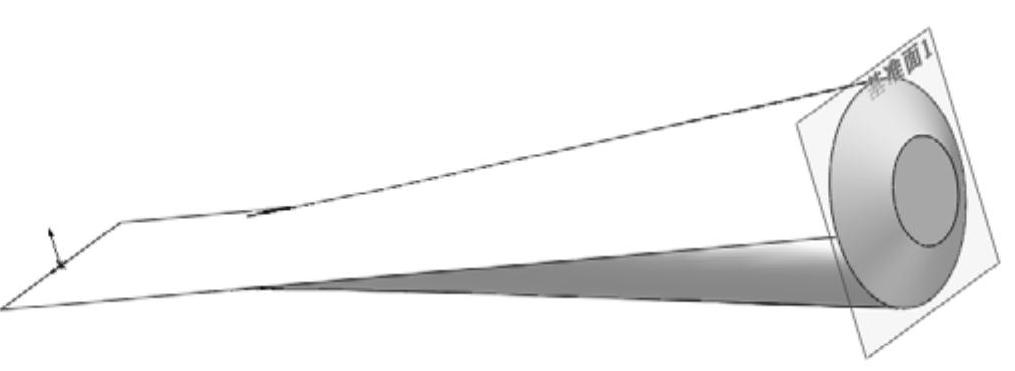

图4-47 镜像曲面

978-7-111-38504-2-Part02-140.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令,或者单击“曲面”工具栏中的“缝合曲面”按钮978-7-111-38504-2-Part02-141.jpg,弹出如图4-48所示的“缝合曲面”属性管理器。选择视图中所有的曲面,单击“缝合曲面”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-142.jpg

978-7-111-38504-2-Part02-143.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-144.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-145.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-146.jpg绘制草图3。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part02-147.jpg,绘制如图4-49所示的草图并标注尺寸。单击“退出草图”按钮978-7-111-38504-2-Part02-148.jpg,退出草图。

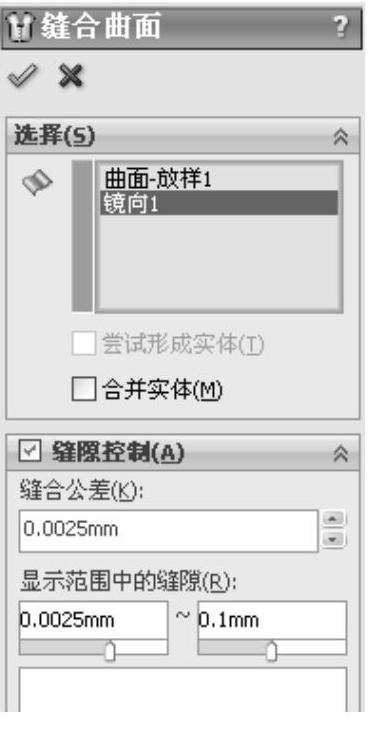

图4-48 “缝合曲面”属性管理器

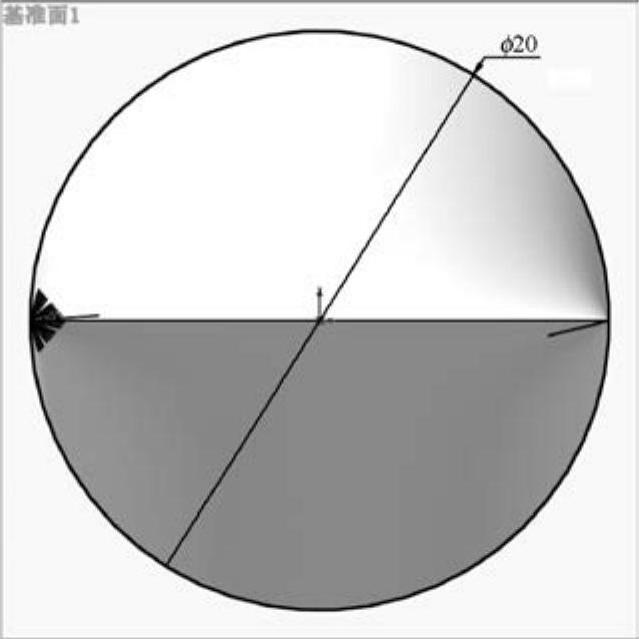

图4-49 绘制草图3

978-7-111-38504-2-Part02-151.jpg拉伸实体。执行“插入”→“凸台/基体”→“拉伸”菜单命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part02-152.jpg,此时系统弹出如图4-50所示的“凸台-拉伸”属性管理器。设置终止条件为“给定深度”,输入拉伸距离为3.00mm,单击“拔模”按钮978-7-111-38504-2-Part02-153.jpg,输入拔模角度为60°,然后单击凸台-拉伸属性管理器中的“确定”按钮978-7-111-38504-2-Part02-154.jpg,拉伸实体如图4-51所示。

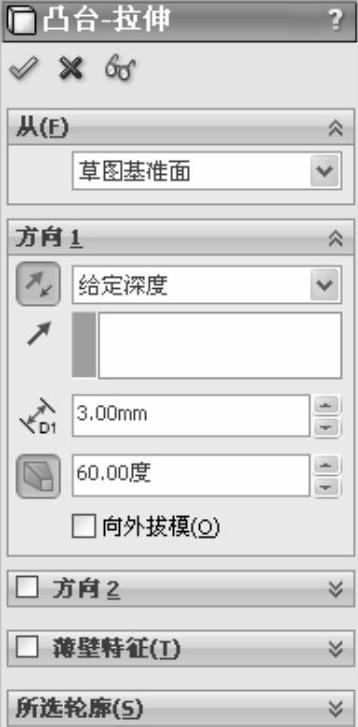

图4-50 “凸台-拉伸”属性管理器

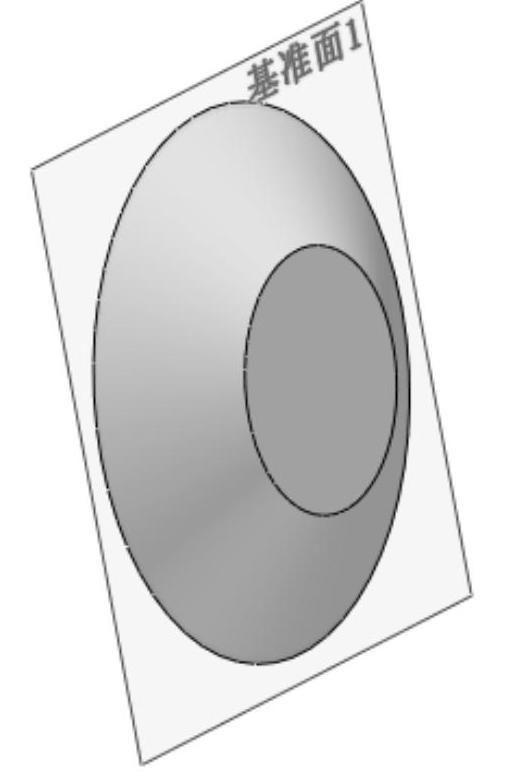

图4-51 拉伸实体

978-7-111-38504-2-Part02-157.jpg隐藏曲面。在左侧“FeatureManager设计树”中选择“曲面-缝合”,单击鼠标右键,在弹出的快捷菜单中单击“隐藏”按钮978-7-111-38504-2-Part02-158.jpg,如图4-52所示;隐藏前面创建的曲面,如图4-53所示。(www.daowen.com)

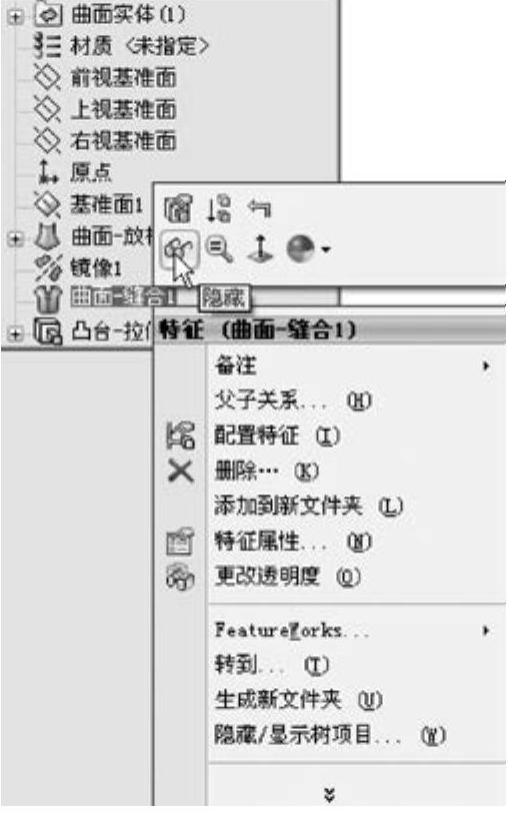

图4-52 快捷菜单


图4-53 隐藏曲面

978-7-111-38504-2-Part02-161.jpg抽壳处理。执行“插入”→“特征”→“抽壳”菜单命令,或者单击“特征”工具栏中的“抽壳”按钮978-7-111-38504-2-Part02-162.jpg,此时系统弹出如图4-54所示的“抽壳”属性管理器。输入抽壳厚度为0.20mm,在视图中选择拉伸体的两个端面,然后单击“抽壳”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-163.jpg,抽壳实体如图4-55所示。

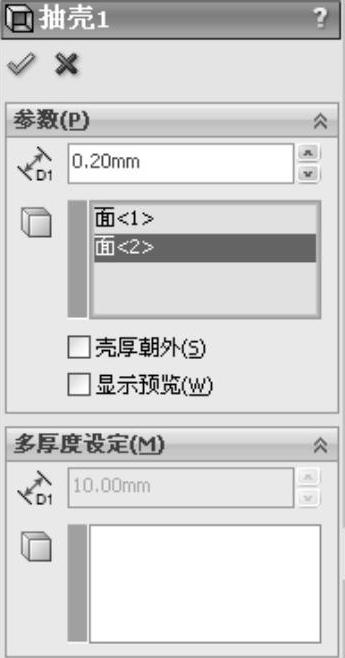

图4-54 “抽壳”属性管理器

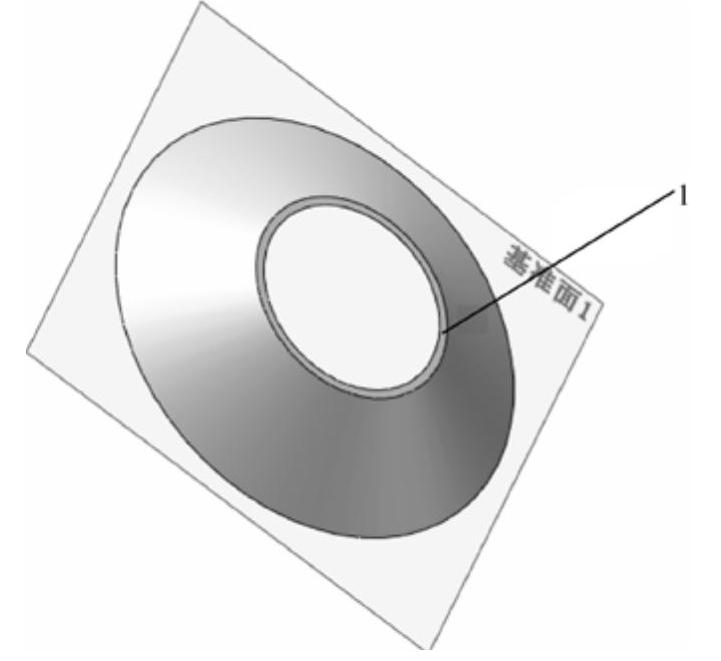

图4-55 抽壳实体

978-7-111-38504-2-Part02-166.jpg设置基准面。在视图中选择如图4-55所示的面1作为草图基准面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-167.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-168.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-169.jpg绘制草图4。单击“草图”工具栏中的“转换实体引用”按钮978-7-111-38504-2-Part02-170.jpg,将基准面的外边线转换为草图。

978-7-111-38504-2-Part02-171.jpg拉伸实体。执行“插入”→“凸台/基体”→“拉伸”菜单命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part02-172.jpg,此时系统弹出如图4-56所示的“凸台-拉伸”属性管理器。设置终止条件为“给定深度”,输入拉伸距离为1.00mm,然后单击“凸台-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-173.jpg,拉伸实体如图4-57所示。

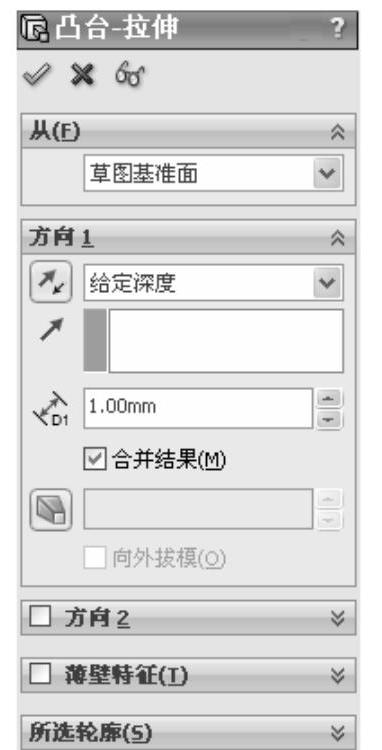

图4-56 “凸台-拉伸”属性管理器


图4-57 拉伸实体

978-7-111-38504-2-Part02-176.jpg设置基准面。在视图中选择如图4-57所示的面2作为草图基准面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-177.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-178.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-179.jpg绘制草图5。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part02-180.jpg,在坐标原点绘制直径为8mm的圆。

978-7-111-38504-2-Part02-181.jpg拉伸实体。执行“插入”→“凸台/基体”→“拉伸”菜单命令,或者单击“特征”工具栏中的“拉伸凸台/基体”按钮978-7-111-38504-2-Part02-182.jpg,此时系统弹出“凸台-拉伸”属性管理器。设置终止条件为“给定深度”,输入拉伸距离为10.00mm,然后单击“凸台-拉伸”属性管理器中的“确定”按钮978-7-111-38504-2-Part02-183.jpg,拉伸实体如图4-58所示。

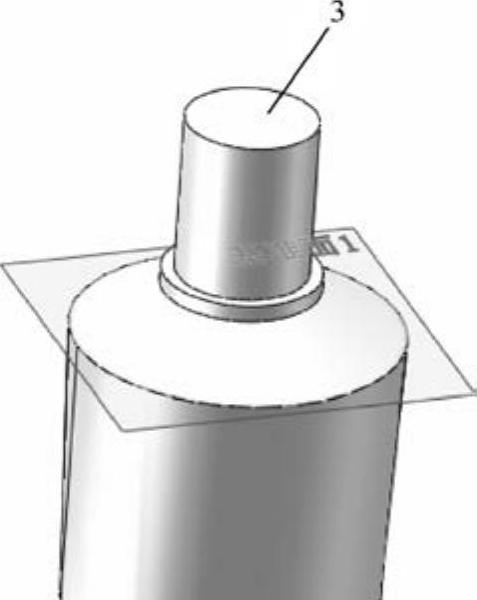

图4-58 拉伸实体

978-7-111-38504-2-Part02-185.jpg设置基准面。在视图中选择如图4-58所示的面3作为草图基准面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-186.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-187.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-188.jpg绘制草图6。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part02-189.jpg,在坐标原点绘制直径为5mm的圆。

978-7-111-38504-2-Part02-190.jpg切除拉伸实体。执行“插入”→“切除”→“拉伸”菜单命令,或单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part02-191.jpg,系统弹出“切除-拉伸”属性管理器;设置切除终止条件为“给定深度”,输入拉伸切除距离为15.00mm,如图4-59所示,单击“确定”按钮978-7-111-38504-2-Part02-192.jpg,完成拉伸切除实体操作,切除拉伸实体如图4-60所示。

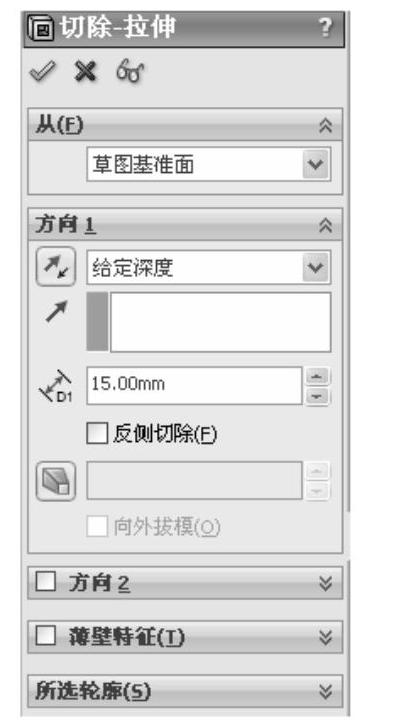

图4-59 “切除-拉伸”属性管理器

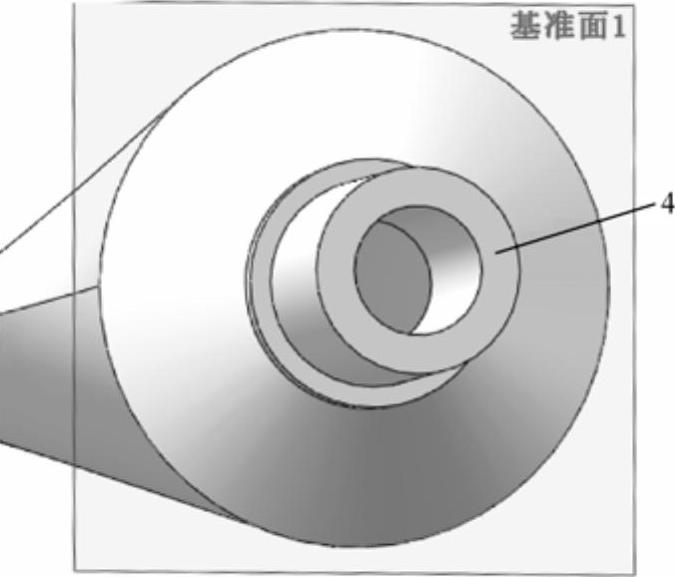

图4-60 切除拉伸实体

978-7-111-38504-2-Part02-195.jpg设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-196.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-197.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-198.jpg绘制螺纹草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part02-199.jpg,绘制螺纹轮廓草图,并标注尺寸,如图4-61所示。单击“退出草图”按钮978-7-111-38504-2-Part02-200.jpg,退出草图。

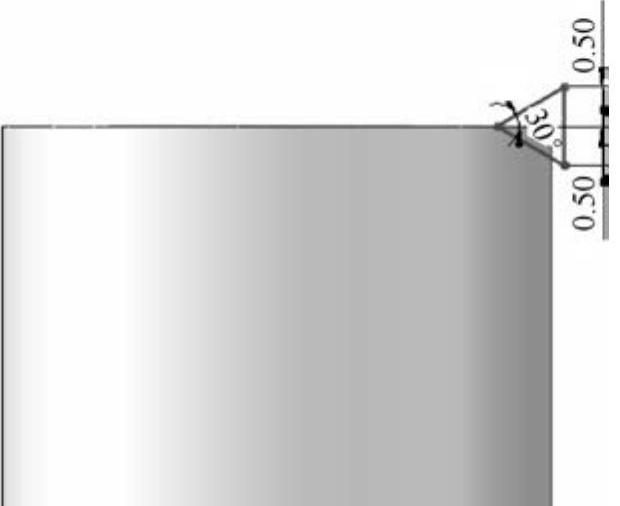

图4-61 绘制螺纹草图

978-7-111-38504-2-Part02-202.jpg设置基准面。在视图中选择如图4-60所示的面4作为草图基准面,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part02-203.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part02-204.jpg,进入草图绘制状态。

978-7-111-38504-2-Part02-205.jpg绘制草图7。单击“草图”工具栏中的“转换实体引用”按钮978-7-111-38504-2-Part02-206.jpg,将基准面的外边线转换为草图。

978-7-111-38504-2-Part02-207.jpg绘制螺旋线。执行“插入”→“曲线”→“螺旋线/涡状线”菜单命令,或单击“曲线”工具栏中的“螺旋线/涡状线”按钮978-7-111-38504-2-Part02-208.jpg,弹出“螺旋线/涡状线”属性管理器;选择定义方式为“高度和螺距”,设置螺纹高度为9.00mm、螺距为1.20mm、起始角度为0°,选择“反向”复选框,选择方向为“顺时针”,如图4-62所示,最后单击“确定”按钮978-7-111-38504-2-Part02-209.jpg,生成的螺旋线如图4-63所示。

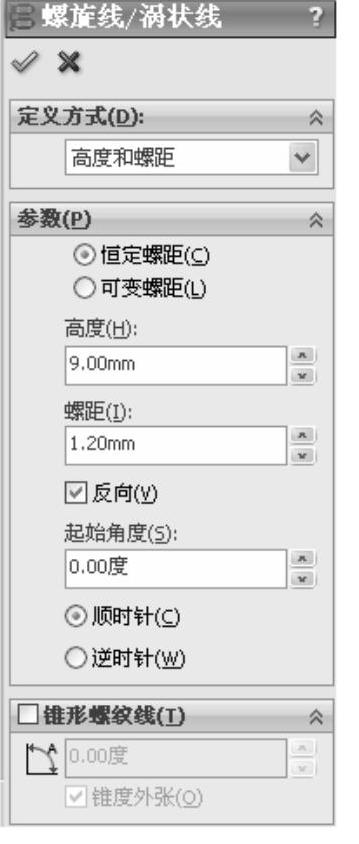

图4-62 “螺旋线/涡状线”属性管理器


图4-63 生成的螺旋线

978-7-111-38504-2-Part02-212.jpg生成螺纹。执行“插入”→“切除”→“扫描”菜单命令,或单击“特征”工具栏中的“扫描切除”按钮978-7-111-38504-2-Part02-213.jpg,弹出“切除-扫描”属性管理器;单击“轮廓”按钮978-7-111-38504-2-Part02-214.jpg,选择绘图区中的牙型草图;单击“路径”按钮978-7-111-38504-2-Part02-215.jpg,选择螺旋线作为路径草图,如图4-64所示,单击“确定”按钮978-7-111-38504-2-Part02-216.jpg,生成的螺纹如图4-65所示。

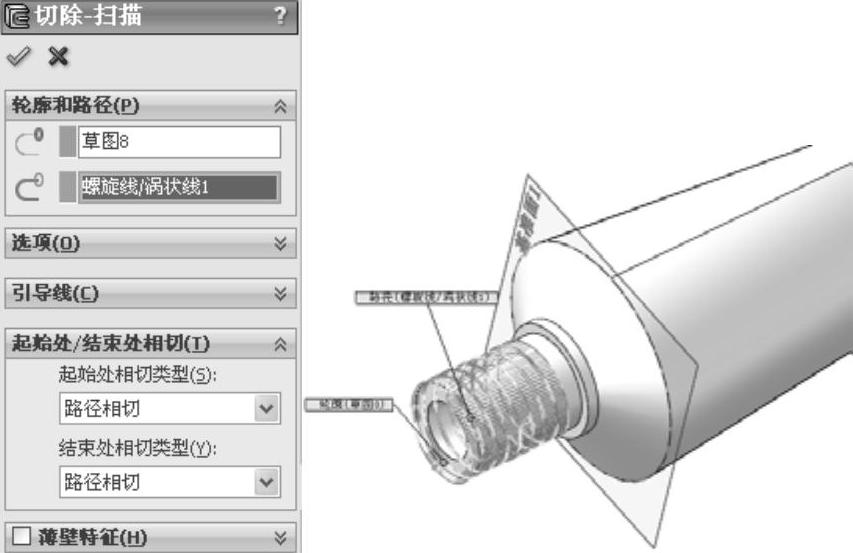

图4-64 “切除-扫描”属性管理器

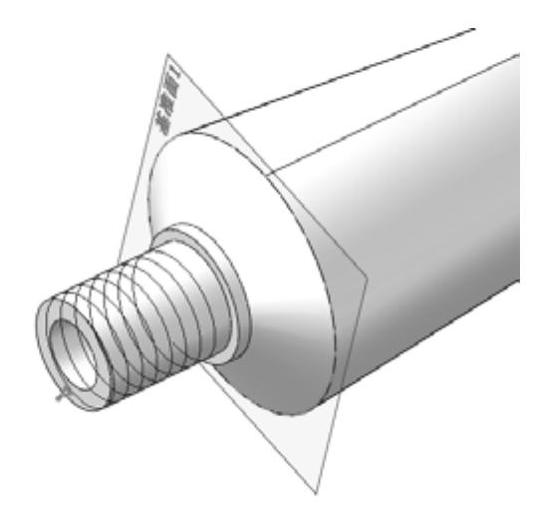

图4-65 生成的螺纹
