扫描曲面的方法同扫描特征的生成方法十分类似，也可以通过引导线扫描。在扫描曲面中最重要的一点，就是引导线的端点必须贯穿轮廓图元，通常必须产生一个几何关系，强迫引导线贯穿轮廓曲线。

【操作步骤】

1）根据需要建立基准面，并绘制扫描轮廓和扫描路径。如果需要沿引导线扫描曲面，还要绘制引导线。

2）如果要沿引导线扫描曲面，需要在引导线与轮廓之间建立重合或穿透几何关系。

3）单击“曲面”工具栏中的“扫描曲面”按钮，或执行“插入”→“曲面”→“扫描”菜单命令。

4）在“曲面-扫描”属性管理器中单击按钮（最上面的）右侧的显示框，然后在图形区域中选择轮廓草图，则所选草图出现在该框中。

5）单击按钮右侧的显示框，然后在图形区域中选择路径草图，则所选路径草图出现在该框中。此时，在图形区域中可以预览扫描曲面的效果，如图4-28所示。

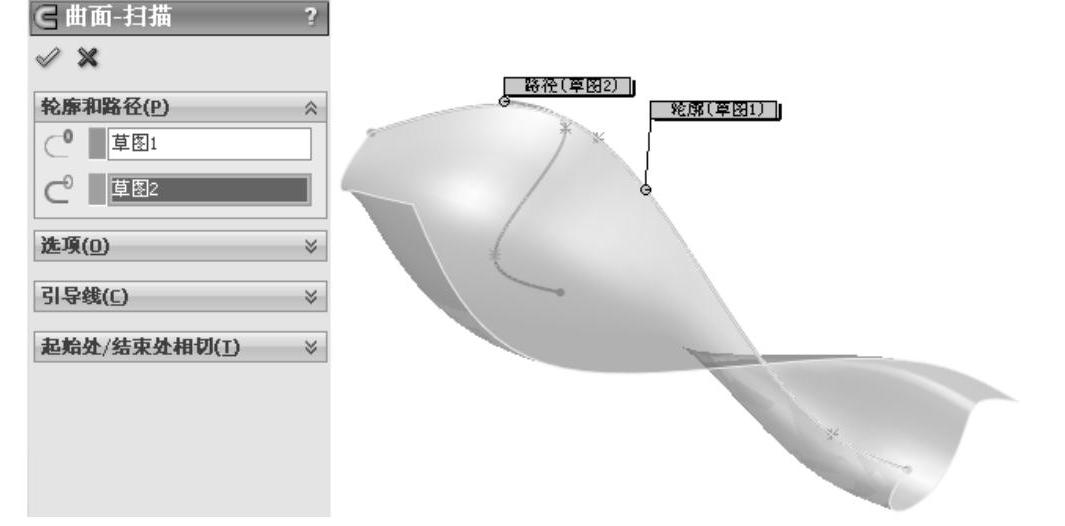

图4-28 预览扫描曲面的效果

6）在“方向/扭转控制”下拉列表框中，可选择以下选项：(www.daowen.com)

➢随路径变化：草图轮廓随着路径的变化变换方向，其法线与路径相切。

➢保持法向不变：草图轮廓保持法线方向不变。

➢随路径和第一条引导线变化：如果引导线不只一条，选择该项将使扫描随第一条引导线变化。

➢随第一条和第二条引导线变化：如果引导线不只一条，选择该项将使扫描随第一条和第二条引导线同时变化。

➢沿路径扭转：沿路径扭转截面，在定义方式下按度数、弧度或旋转定义扭转。

➢以法向不变沿路径扭曲：通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。

7）如果需要沿引导线扫描曲面，则激活“引导线”栏，然后在图形区域中选择引导线。

8）单击“确定”按钮，生成扫描曲面。
