分割线工具将草图投影到曲面或平面上，它可以将所选的面分割为多个分离的面，从而可以选择操作其中一个分离面，也可将草图投影到曲面实体，生成分割线。

1）添加基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，系统弹出如图4-18所示的“基准面”属性管理器。在“选择”一栏中选择图4-19中的面1；在“偏移距离”一栏中输入30.00mm，并调整基准面的方向。单击“基准面”属性管理器中的“确定”按钮，添加一个新的基准面，结果如图4-20所示。

2）设置基准面。单击上一步添加的基准面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。

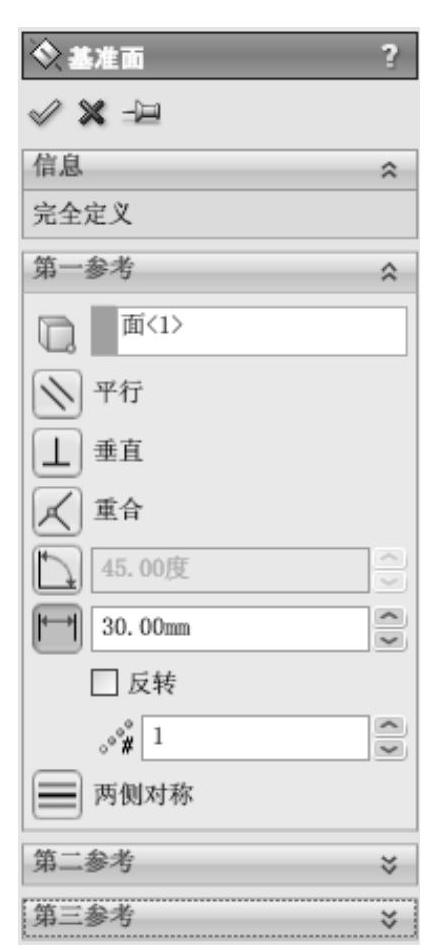

图4-18 “基准面”属性管理器

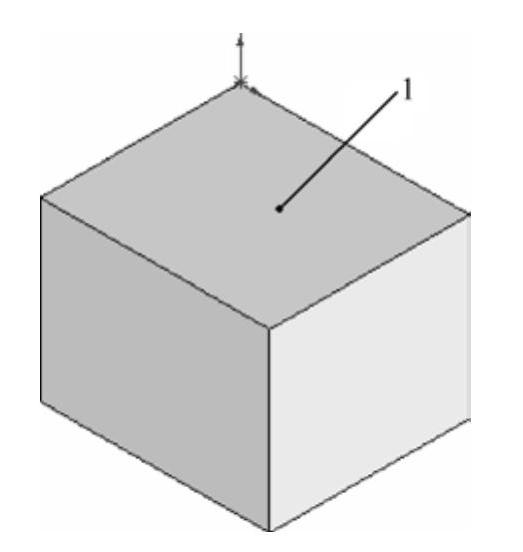

图4-19 拉伸的图形

3）绘制样条曲线。执行“工具”→“草图绘制实体”→“样条曲线”菜单命令，在上一步设置的基准面上绘制一个样条曲线，结果如图4-21所示，然后退出草图绘制状态。

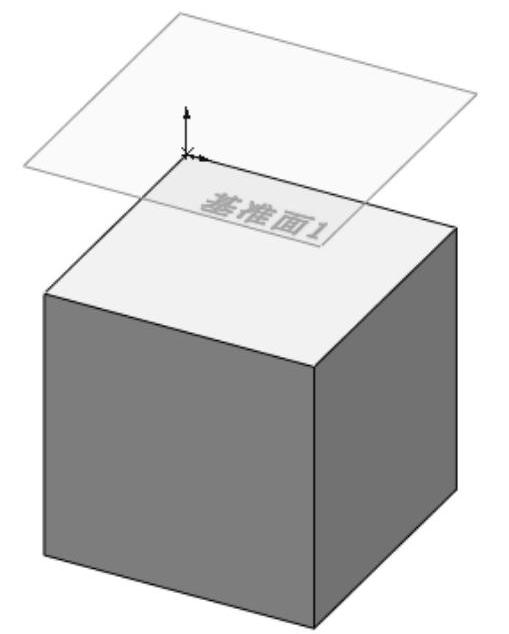

图4-20 添加基准面后的图形

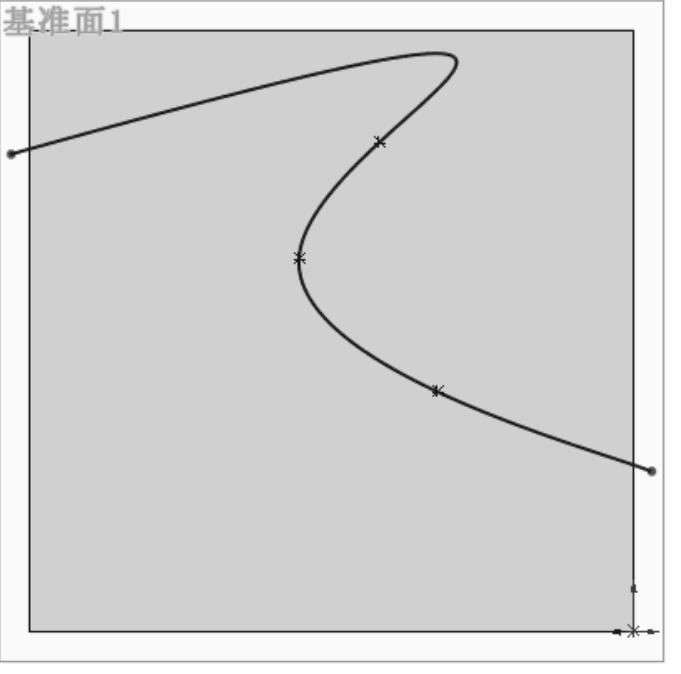

图4-21 绘制的样条曲线

4）设置视图方向。单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示，结果如图4-22所示。(www.daowen.com)

5）执行分割线命令。执行“插入”→“曲线”→“分割线”菜单命令，或者单击“曲线”工具栏中的“分割线”按钮，此时系统弹出“分割线”属性管理器。

6）设置属性管理器。在“分割线”属性管理器中的“分割类型”一栏中选择“投影”选项；在“要投影的草图”一栏中选择图4-22中的草图2；在“要分割的面”一栏中选择图4-22中的面1，其他设置参考图4-23。

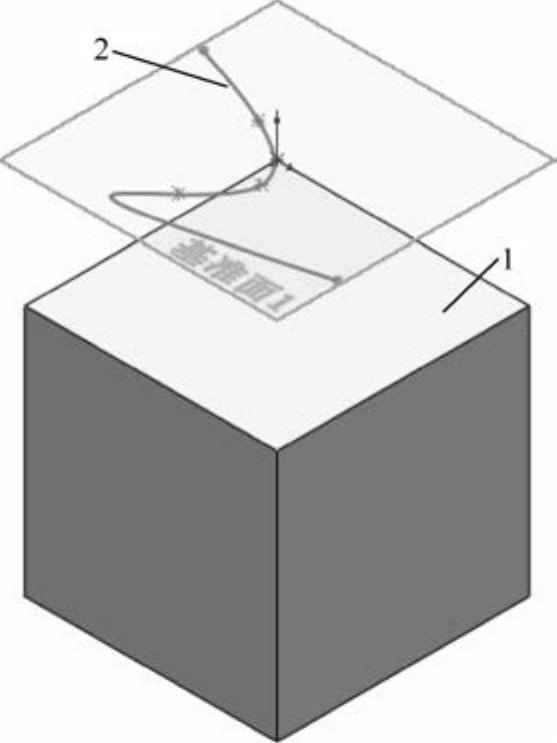

图4-22 等轴测视图

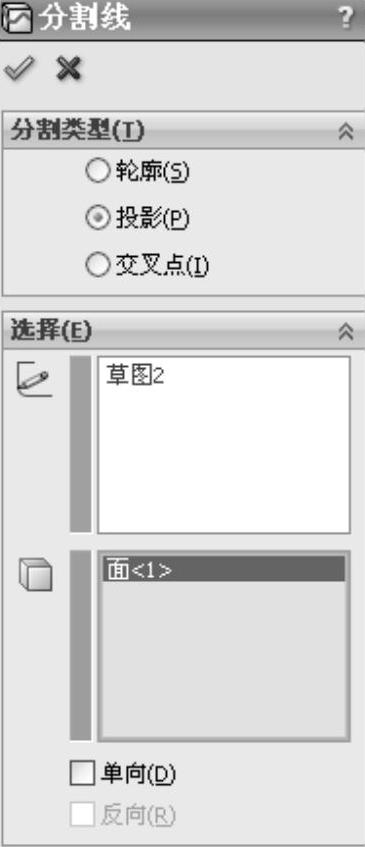

图4-23 “分割线”属性管理器

7）确认设置。单击“分割线”属性管理器中的“确定”按钮，生成所需要的分割线。生成的分割线及其“FeatureManager设计树”如图4-24所示。

注意

使用投影方式绘制投影草图时，绘制的草图在投影面上的投影必须穿过要投影的面，否则系统会提示错误，而不能生成分割线。

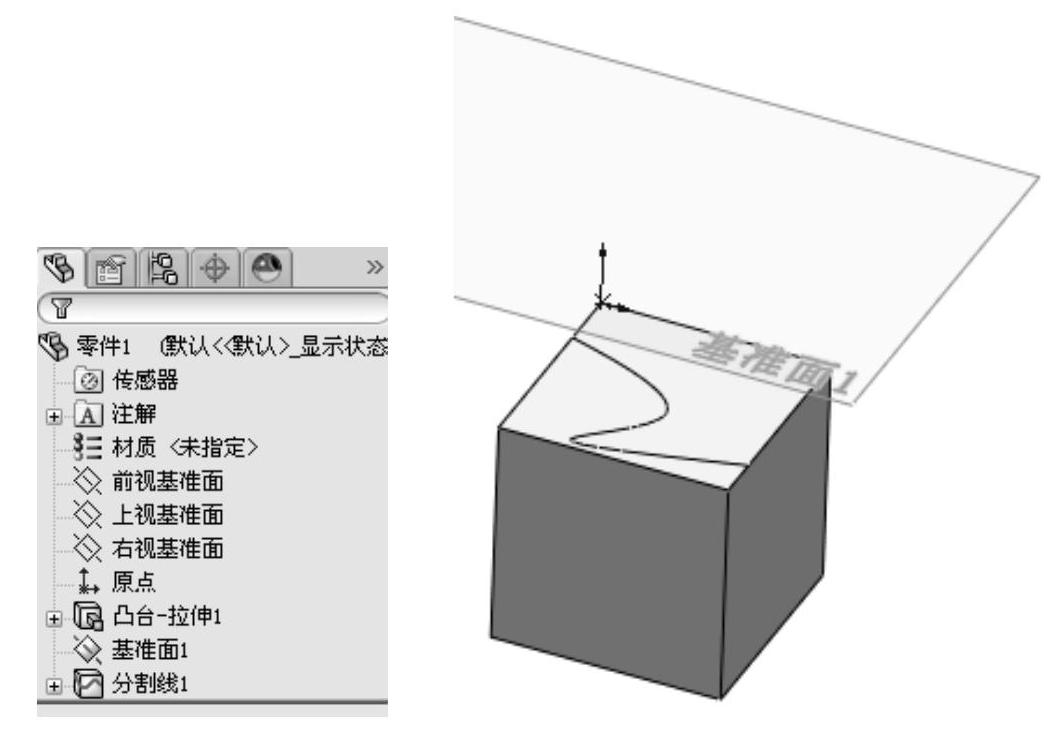

图4-24 生成的分割线及其“FeatureManager设计树”
