螺旋线和涡状线通常用在绘制螺纹、弹簧和发条等零部件中。图4-15显示了这两种曲线的状态。

1.生成一条螺旋线

【操作步骤】

1）单击“草图”工具栏中的“草图绘制”按钮，打开一个草图并绘制一个圆，此圆的直径控制螺旋线的直径。

2）单击“曲线”工具栏中的“螺旋线”按钮，或执行“插入”→“曲线”→“螺旋线/涡状线”菜单命令。

3）在“螺旋线/涡状线”属性管理器（见图4-16）中的“定义方式”下拉列表框中选择一种螺旋线的定义方式。

螺距和圈数：指定螺距和圈数。

高度和圈数：指定螺旋线的总高度和圈数。

高度和螺距：指定螺旋线的总高度和螺距。

4）根据步骤3）中指定的螺旋线定义方式指定螺旋线的参数。

5）如果要制作锥形螺旋线，选择“锥形螺旋线”复选框并指定锥形角度以及锥度方向（向外扩张或向内扩张）。

6）在“起始角度”微调框中指定第一圈的螺旋线的起始角度。

7）如果选择“反向”复选框，则螺旋线将由原来的点向另一个方向延伸。

8）单击“顺时针”或“逆时针”单选按钮，以决定螺旋线的旋转方向。

9）单击“确定”按钮，生成螺旋线。

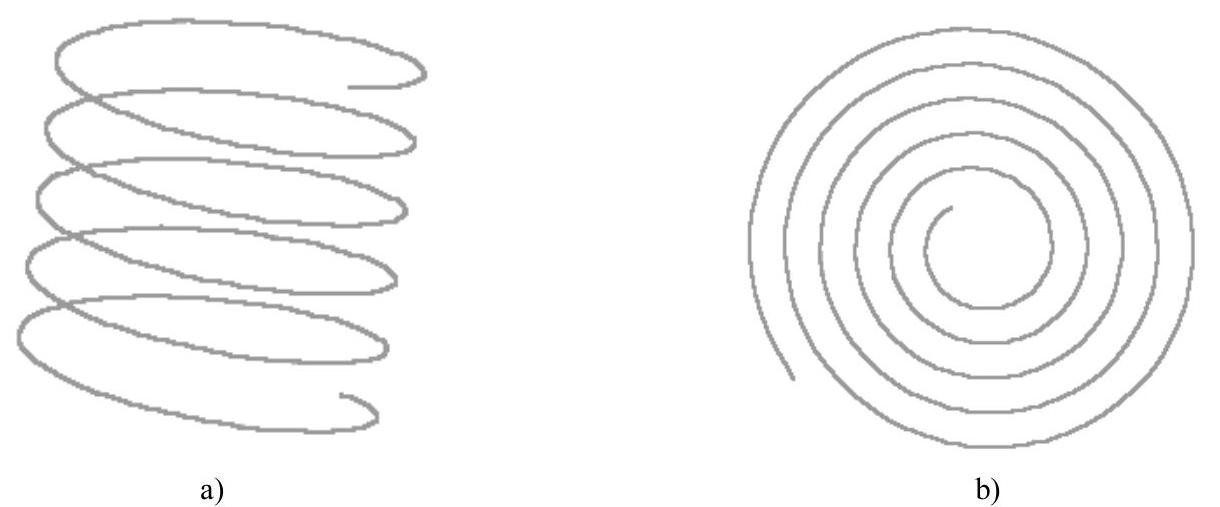

图4-15 螺旋线和涡状线(www.daowen.com)

a）螺旋线 b）涡状线

2.生成一条涡状线

【操作步骤】

1）单击“草图”工具栏中的“草图绘制”按钮，打开一个草图并绘制一个圆，此圆的直径作为起点处涡状线的直径。

2）单击“曲线”工具栏中的“螺旋线”按钮，或执行“插入”→“曲线”→“螺旋线/涡状线”菜单命令。

3）在“螺旋线/涡状线”属性管理器中的“定义方式”下拉列表框中选择“涡状线”，如图4-17所示。

4）在对应的“螺距”微调框和“圈数”微调框中指定螺距和圈数。

5）如果选择“反向”复选框，则生成一个向内扩张的涡状线。

6）在“起始角度”微调框中指定涡状线的起始位置。

7）单击“顺时针”或“逆时针”单选按钮，以决定涡状线的旋转方向。

8）单击“确定”按钮，生成涡状线。

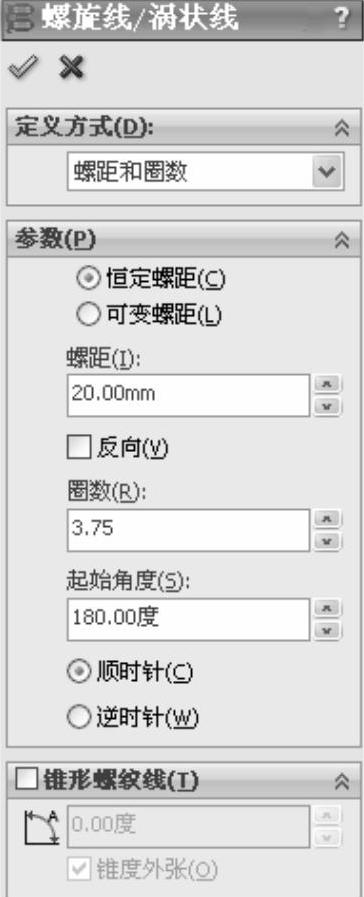

图4-16 “螺旋线/涡状线”属性管理器

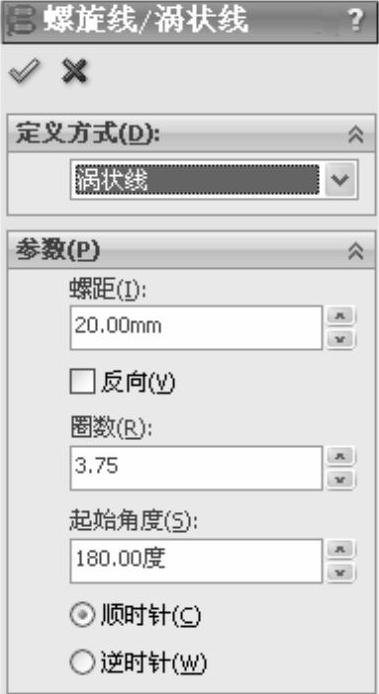

图4-17 定义涡状线
