利用三维样条曲线可以生成任何形状的曲线。SolidWorks中三维样条曲线的生成方式十分丰富：用户既可以自定义样条曲线通过的点，也可以指定模型中的点作为样条曲线通过的点，还可以利用点坐标文件生成样条曲线。

穿越自定义点的样条曲线经常应用在逆向工程的曲线产生中。通常，逆向工程是先有一个实体模型，由三维向量床CMM或以激光扫描仪取得点资料。每个点包含3个数值，分别代表它的空间坐标（X，Y，Z）。

1.自定义样条曲线通过的点

【操作步骤】

1）单击“曲线”工具栏中的“通过XYZ点的曲线”按钮，或执行“插入”→“曲线”→“通过XYZ点的曲线”菜单命令。

2）在弹出的“曲线文件”对话框（见图4-12）中输入自由点的空间坐标，同时在图形区域中可以预览生成的样条曲线。

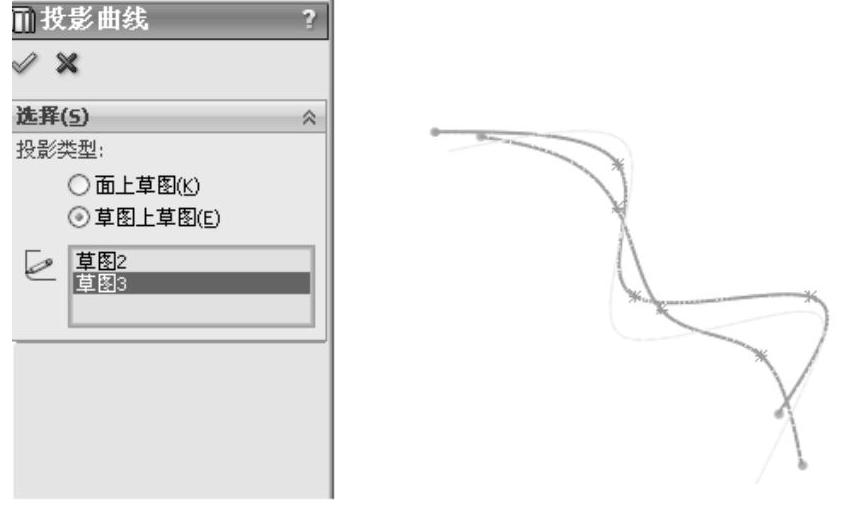

图4-11 “投影曲线”属性管理器

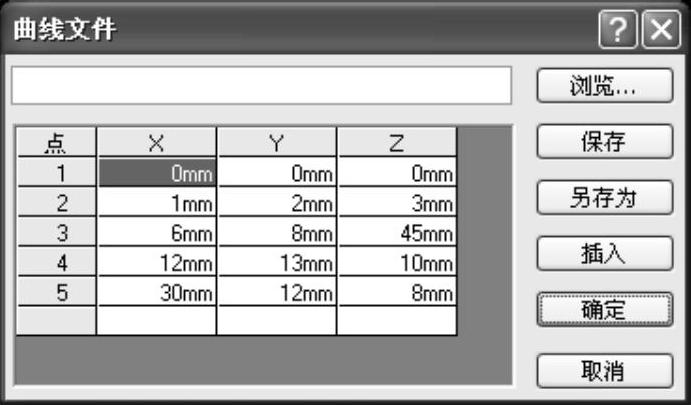

图4-12 “曲线文件”对话框

3）当在最后一行的单元格中双击时，系统会自动增加一行。如果要在一行的上面再插入一个新的行，只要单击该行，然后单击“插入”按钮即可。

4）如果要保存曲线文件，单击“保存”或“另存为”按钮，然后指定文件的名称（扩展名为.sldcrv）即可。

5）单击“确定”按钮，即可生成三维样条曲线。

除了在“曲线文件”属性管理器中输入坐标来定义曲线外，SolidWorks还可以将在文本编辑器、Excel等应用程序中生成的坐标文件（扩展名为.sldcrv或.txt）导入到系统，从而生成样条曲线。

坐标文件应该为X、Y、Z3列清单，并用制表符（Tab）或空格分隔。

2.导入坐标文件，以生成样条曲线(www.daowen.com)

【操作步骤】

1）单击“曲线”工具栏中的“通过XYZ点的曲线”按钮，或执行“插入”→“曲线”→“通过XYZ点的曲线”菜单命令。

2）在弹出的“曲线文件”属性管理器中单击“浏览”按钮查找坐标文件，然后单击“打开”按钮。

3）坐标文件显示在“曲线文件”属性管理器中，同时在图形区域中可以预览曲线效果。

4）可以根据需要编辑坐标，直到满意为止。

5）单击“确定”按钮，生成曲线。

3.将指定模型中的点作为样条曲线通过的点生成曲线

【操作步骤】

1）单击“曲线”工具栏中的“通过参考点的曲线”按钮，或执行“插入”→“曲线”→“通过参考点的曲线”菜单命令。

2）在“通过参考点的曲线”属性管理器中单击“通过点”栏下的显示框，然后在图形区域按照要生成曲线的次序选择通过的模型点。此时，模型点在该显示框中显示，如图4-13所示。

3）如果想要将曲线封闭，选择“闭环曲线”复选框。

4）单击“确定”按钮，生成通过模型点的曲线。

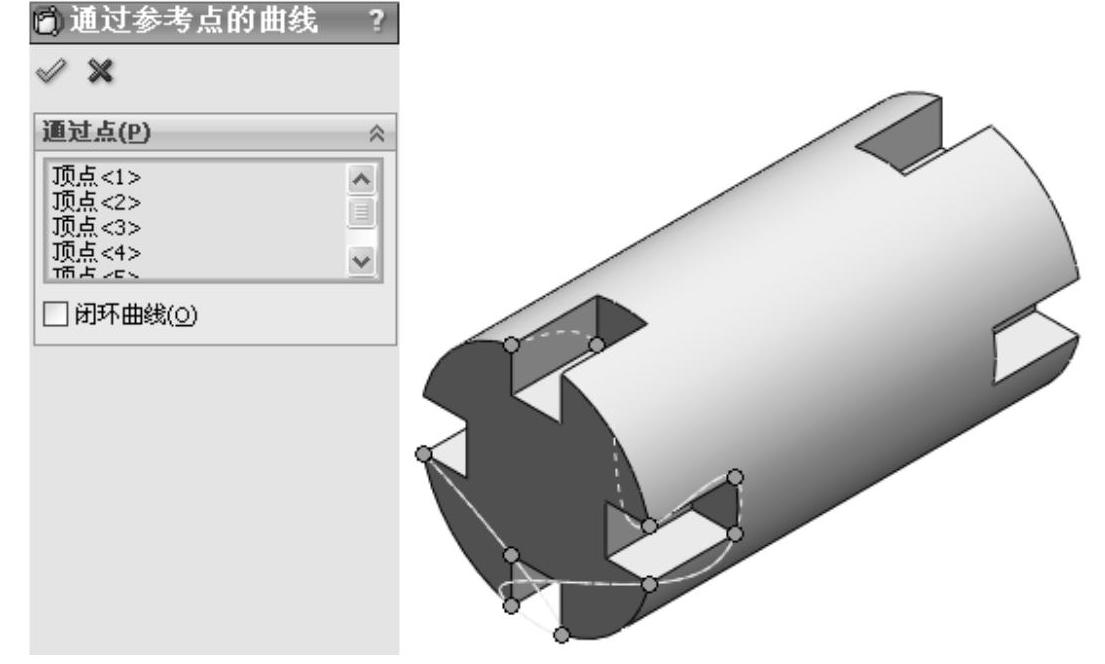

图4-13 “通过参考点的曲线”属性管理器
