在SolidWorks中，投影曲线主要有两种生成方式。一种方式是将绘制的曲线投影到模型面上，生成一条三维曲线。另一种方式是，首先在两个相交的基准面上分别绘制草图，此时系统会将每一个草图沿所在平面的垂直方向投影得到一个曲面，最后这两个曲面在空间中相交生成一条三维曲线。下面分别介绍两种方式生成曲线的操作步骤。

下面以实例说明利用绘制曲线投影到模型面上生成曲线。

【操作步骤】

1）设置基准面。在左侧“FeatureManager设计树”中选择“上视基准面”作为绘制图形的基准面。

2）绘制样条曲线。执行“工具”→“草图绘制实体”→“样条曲线”菜单命令，或者单击“草图”工具栏中的“样条曲线”按钮，在上一步设置的基准面上绘制一个样条曲线，结果如图4-1所示。

3）拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“曲面-拉伸”按钮，此时系统弹出如图4-2所示的“曲面-拉伸”属性管理器。

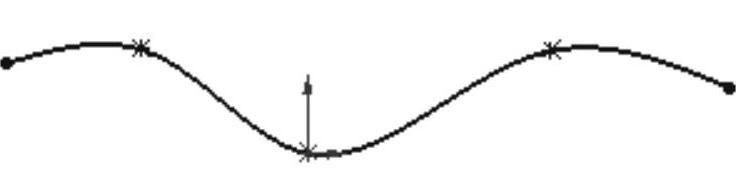

图4-1 绘制的样条曲线

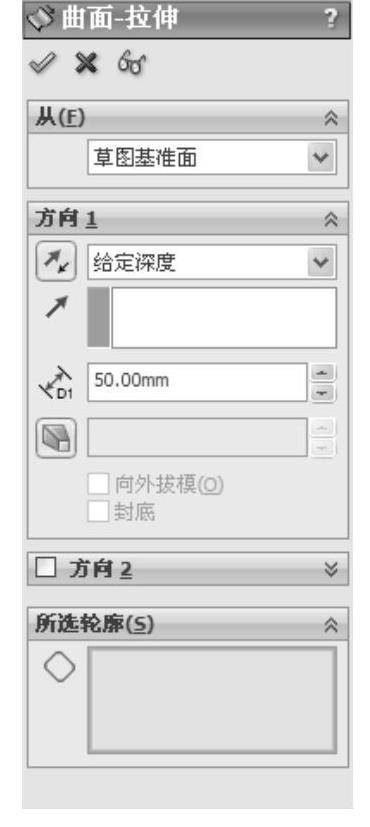

图4-2 “曲面-拉伸”属性管理器

4）确认拉伸曲面。按照图4-2所示进行设置，注意设置曲面拉伸的方向，然后单击“曲面-拉伸”属性管理器中的“确定”按钮，完成曲面拉伸。拉伸的曲面如图4-3所示。

5）添加基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“参考几何体”工具栏中的“基准面”按钮，此时系统弹出如图4-4所示的“基准面”属性管理器。在“等距距离”一栏中输入值50，并调整设置基准面的方向。单击“基准面”属性管理器中的“确定”按钮，添加一个新的基准面，结果如图4-5所示。

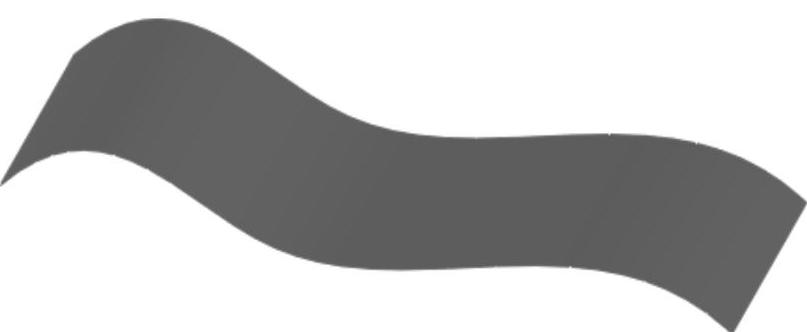

图4-3 拉伸的曲面

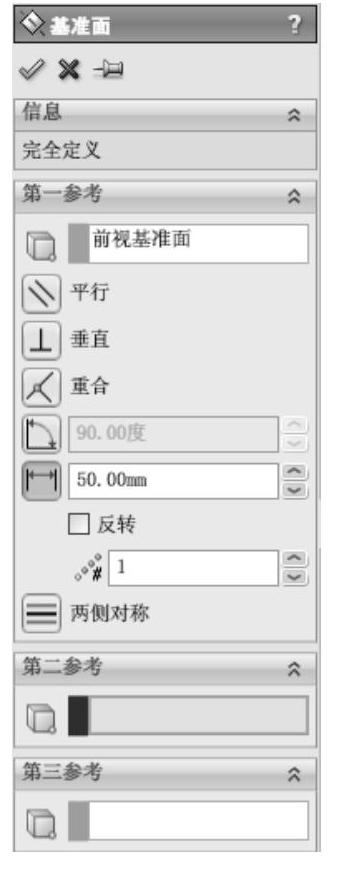

图4-4 “基准面”属性管理器

6）设置基准面。在左侧“FeatureManager设计树”中单击上一步添加的基准面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。

7）绘制样条曲线。单击“草图”工具栏中的“样条曲线”按钮，绘制如图4-6所示的样条曲线，然后退出草图绘制状态。

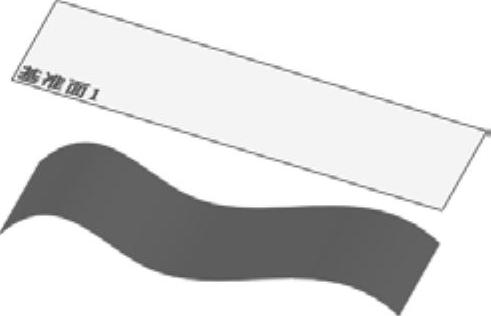

图4-5 添加的基准面

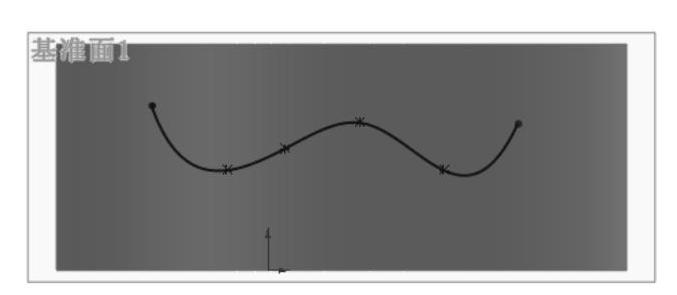

图4-6 绘制的样条曲线(www.daowen.com)

8）设置视图方向。单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示。等轴测视图如图4-7所示。

9）生成投影曲线。执行“插入”→“曲线”→“投影曲线”菜单命令，或者单击“曲线”工具栏中的“投影曲线”按钮，此时系统弹出“投影曲线”属性管理器。

10）设置投影曲线。在“投影曲线”属性管理器中“投影类型”一栏的下拉菜单中选择“草图到面”选项；在“要投影的草图”一栏中选择图4-7中的样条曲线1；在“投影面”一栏中选择图4-7中的曲面2；在视图中观测投影曲线的方向，是否投影到曲面，勾选“反转投影”选项，使曲线投影到曲面上。设置好的“投影曲线”属性管理器如图4-8所示。

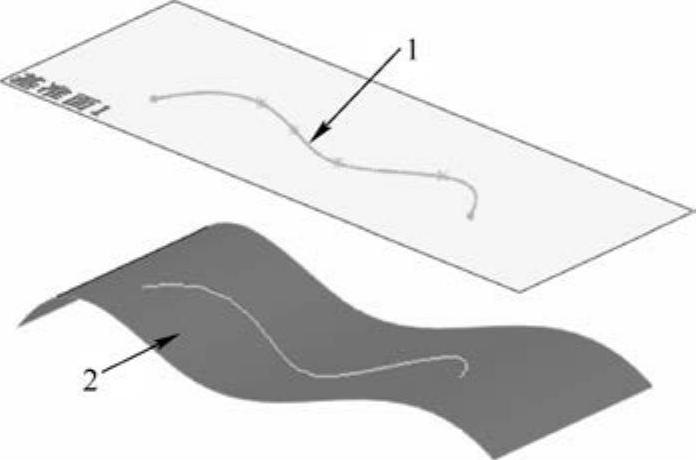

图4-7 等轴测视图

图4-8 “投影曲线”属性管理器

11）确认设置。单击“投影曲线”属性管理器中的“确定”按钮，生成所需要的投影曲线。投影曲线及其“FeatureManager设计树”如图4-9所示。

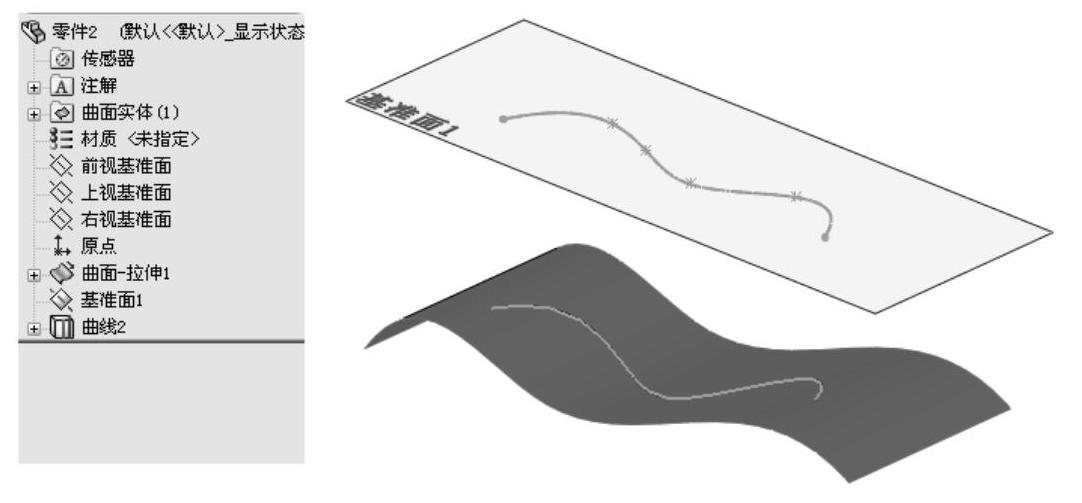

图4-9 投影曲线及其“FeatureManager设计树”

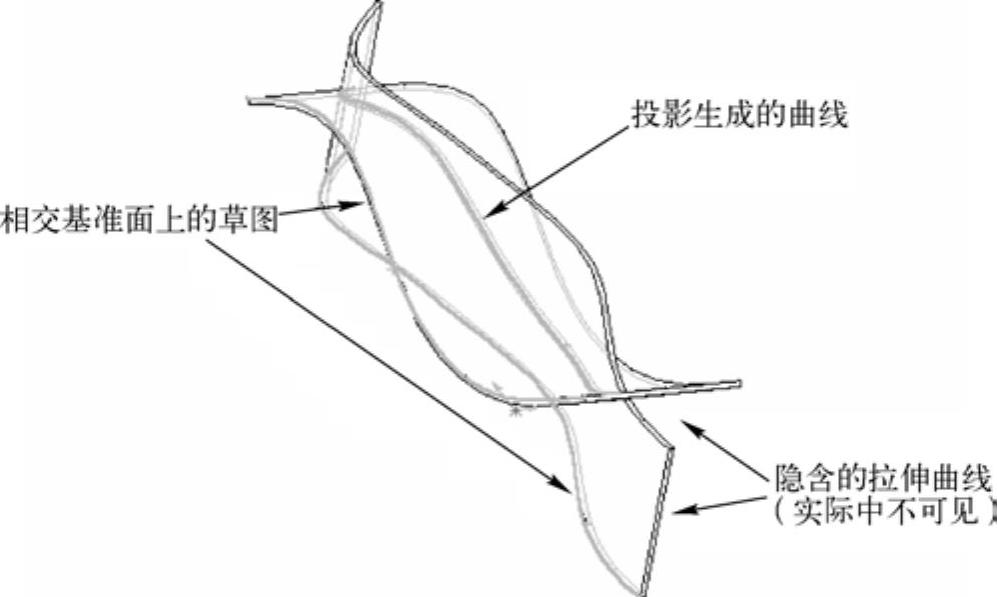

下面介绍利用两个相交基准面上的曲线投影得到曲线，如图4-10所示。

图4-10 投影曲线

【操作步骤】

1）在两个相交的基准面上各绘制一个草图，这两个草图轮廓所隐含的拉伸曲面必须相交，才能生成投影曲线。完成后关闭每个草图。

2）按住＜Ctrl＞键，选取这两个草图。

3）单击“曲线”工具栏中的“投影曲线”按钮，或执行“插入”→“曲线”→“投影曲线”菜单命令。

4）在“投影曲线”属性管理器的显示框中显示要投影的两个草图名称，同时在图形区域中显示所得到的投影曲线，如图4-11所示。

5）单击“确定”按钮，生成投影曲线。投影曲线在特征管理器设计树中以按钮表示。

注意

如果在执行投影曲线命令之前事先选择了生成投影曲线的草图选项，则在执行投影曲线命令后，属性管理器会自动选择合适的投影类型。
