本实例多媒体演示参见配套光盘中的\\动画演示\第3章\3.5.6剪刀装配.avi。

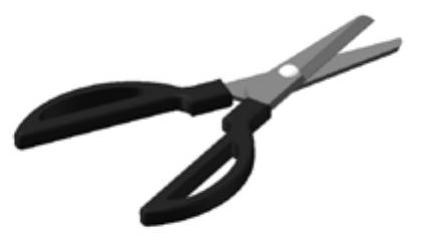

本例创建的剪刀装配如图3-255所示。


图3-255 剪刀装配

思路分析

首先插入刀柄,然后插入刀刃并装配,再拖入另一侧刀刃并装配,拖入另一侧刀柄并装配,最后插入铆钉并装配。绘制剪刀装配的流程图如图3-256所示。

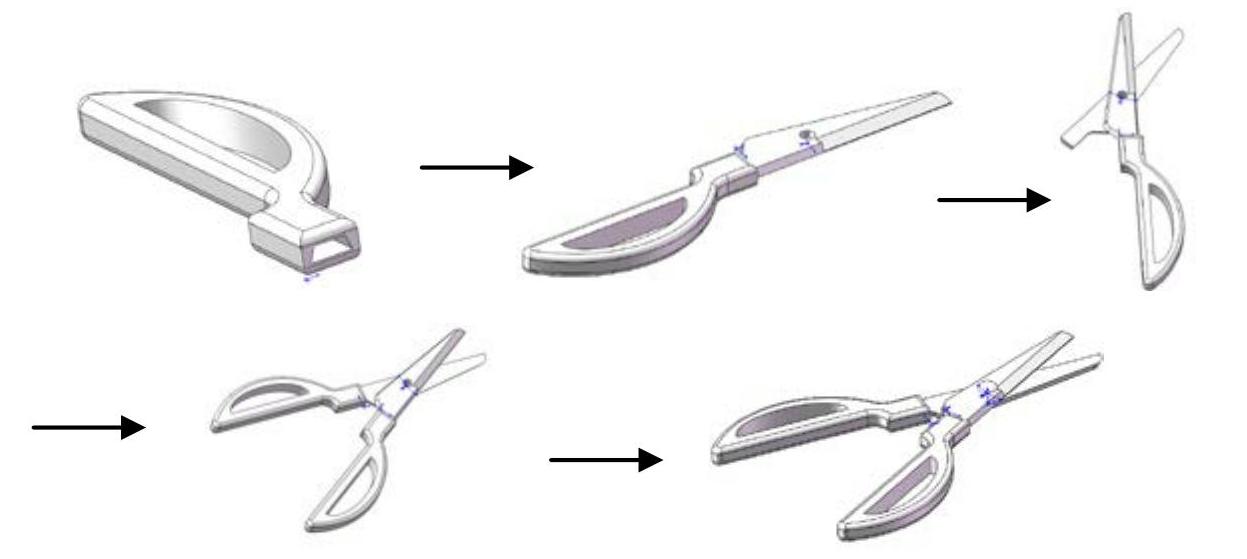

图3-256 绘制剪刀装配的流程图

绘制步骤

978-7-111-38504-2-Part01-865.jpg启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part01-866.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中选择“装配体”按钮978-7-111-38504-2-Part01-867.jpg,如图3-257所示。然后单击“确定”按钮,创建一个新的装配文件。系统弹出“开始装配体”属性管理器,如图3-258所示。

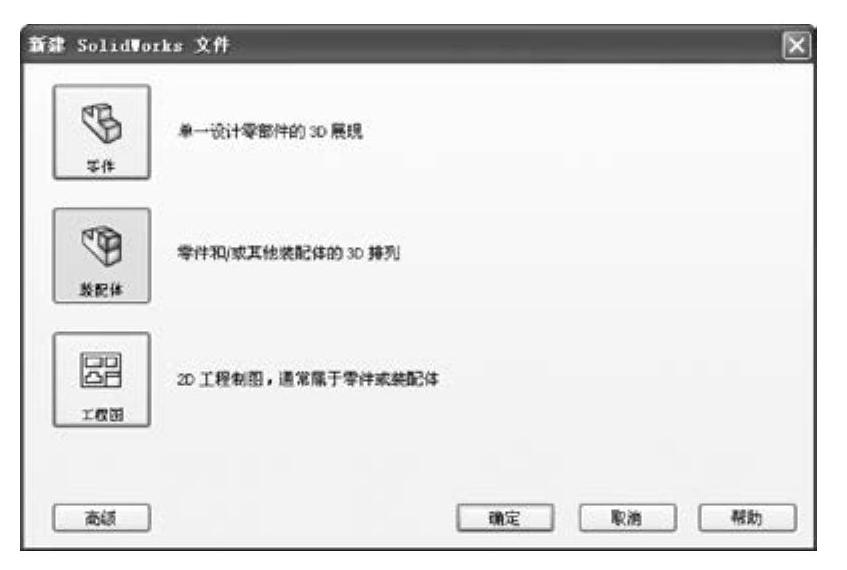

图3-257 “新建SolidWorks文件”对话框

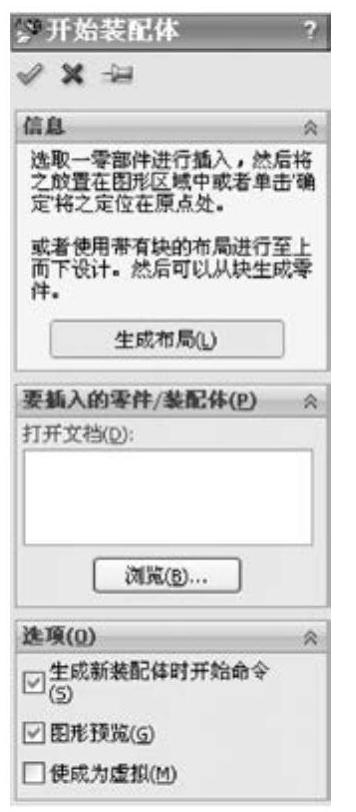

图3-258 “开始装配体”属性管理器

978-7-111-38504-2-Part01-870.jpg定位刀柄。单击“开始装配体”属性管理器中的“浏览”按钮,系统弹出如图3-259所示的“打开”对话框,选择前面创建的“剪刀刀柄”零件,这时对话框的浏览区中将显示零件的预览结果,如图3-259所示。在“打开”对话框中单击“打开”按钮,系统进入装配界面,光标变为978-7-111-38504-2-Part01-871.jpg形状,选择菜单栏中的“视图”→“原点”命令,显示坐标原点,将光标移动至原点位置,光标变为978-7-111-38504-2-Part01-872.jpg形状,如图3-260所示,在目标位置单击,将刀柄放入装配界面中,如图3-261所示。

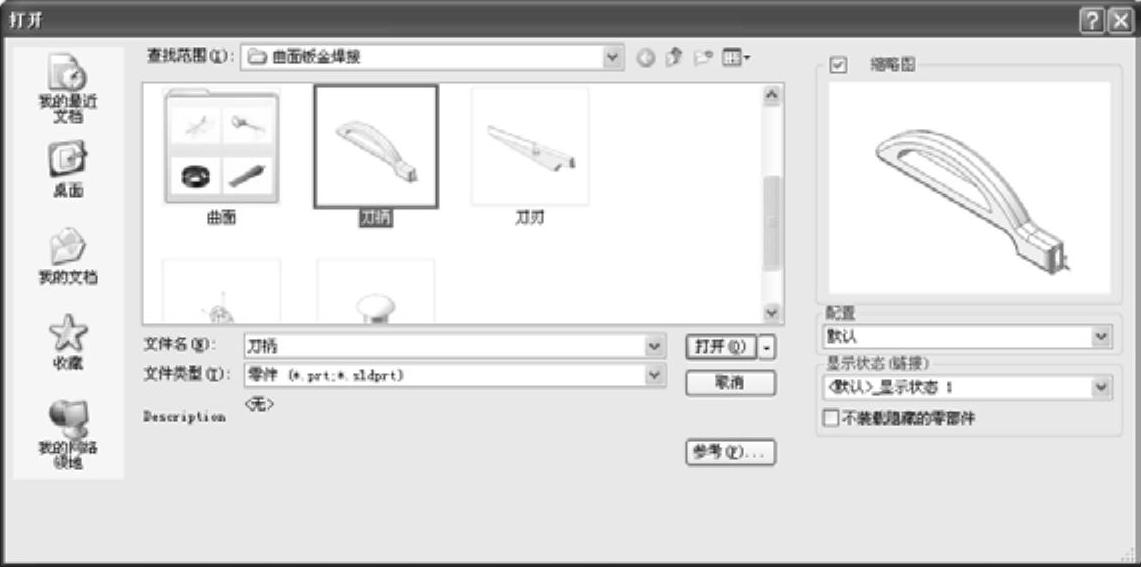

图3-259 “打开”对话框

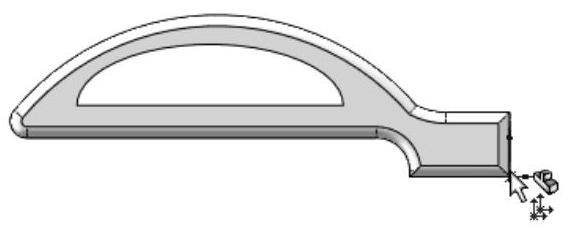

图3-260 定位手柄

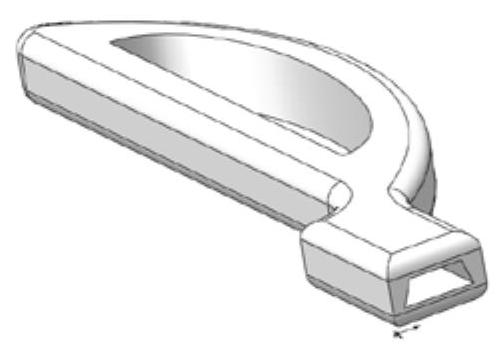

图3-261 插入刀柄

978-7-111-38504-2-Part01-876.jpg插入刀刃。选择菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令,或单击“装配体”工具栏中的“插入零部件”按钮978-7-111-38504-2-Part01-877.jpg,弹出如图3-262所示的“插入零部件”属性管理器,单击“浏览”按钮,在弹出的“打开”对话框中选择“剪刀刀刃”,将其插入到装配界面中,如图3-263所示。

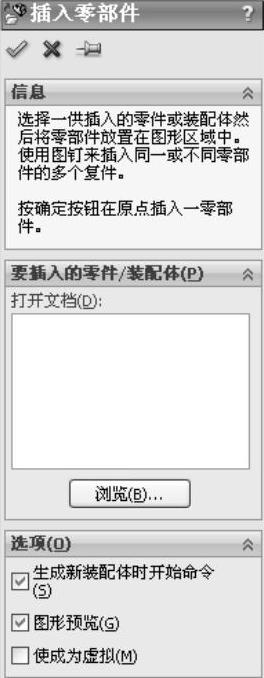

图3-262 “插入”属性管理器


图3-263 插入刀刃

978-7-111-38504-2-Part01-880.jpg添加装配关系。选择菜单栏中的“插入”→“配合”命令,或单击“装配体”工具栏中的“配合”按钮978-7-111-38504-2-Part01-881.jpg,系统弹出“配合”属性管理器,如图3-264所示。选择图3-265所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-882.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-883.jpg。选择如图3-266所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-884.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-885.jpg;选择如图3-267所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-886.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-887.jpg,结果如图3-268所示。

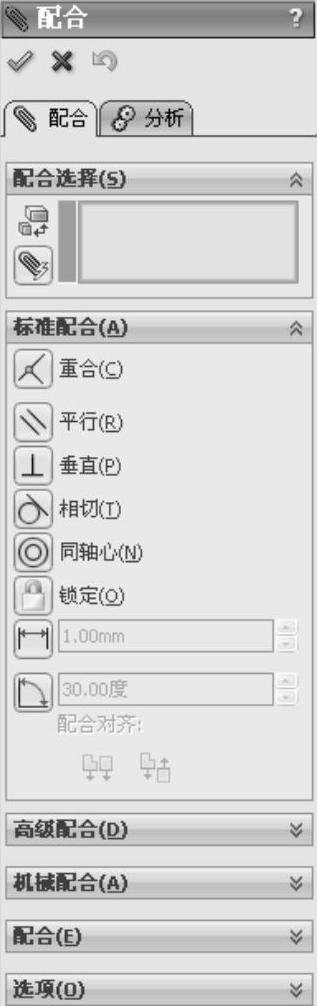

图3-264 “配合”属性管理器

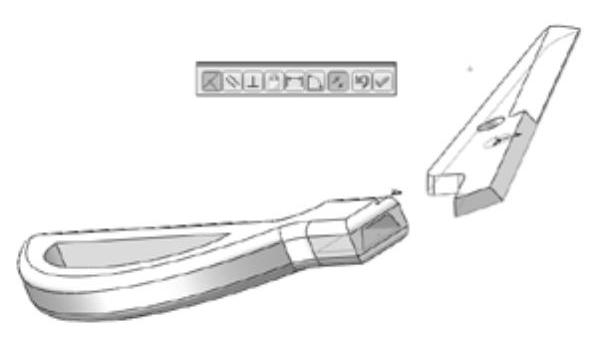

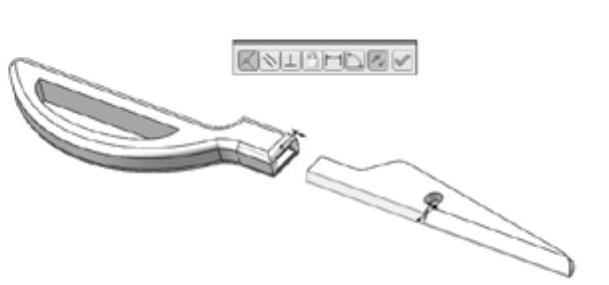

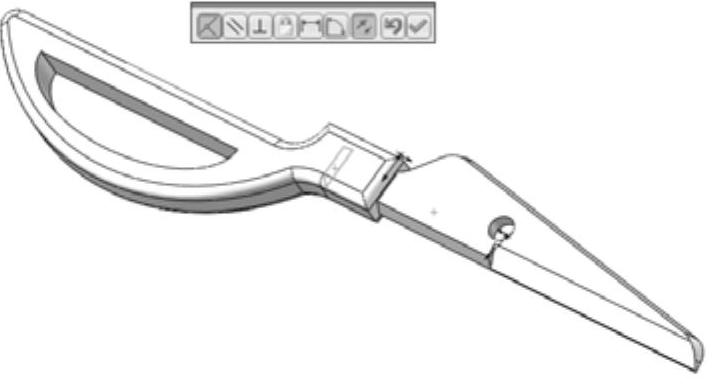

图3-265 选择配合面


图3-266 选择配合面


图3-267 选择配合面

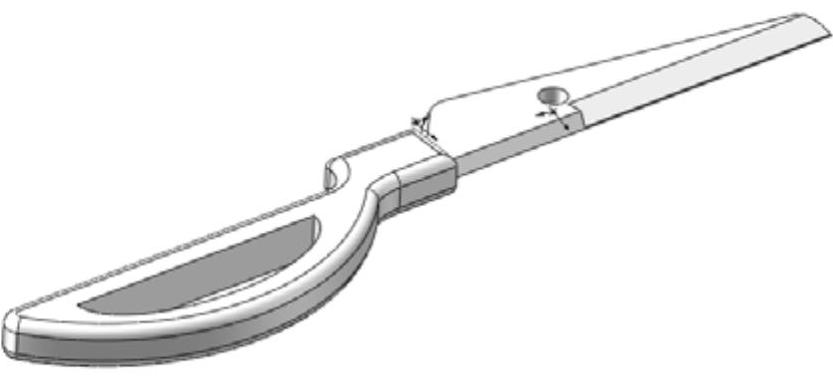

图3-268 装配刀刃(www.daowen.com)

978-7-111-38504-2-Part01-893.jpg插入刀刃。在左侧“FeatureManager设计树”中选择“剪刀刀刃”零件,按住<Ctrl>键,拖至视图区,如图3-269所示。

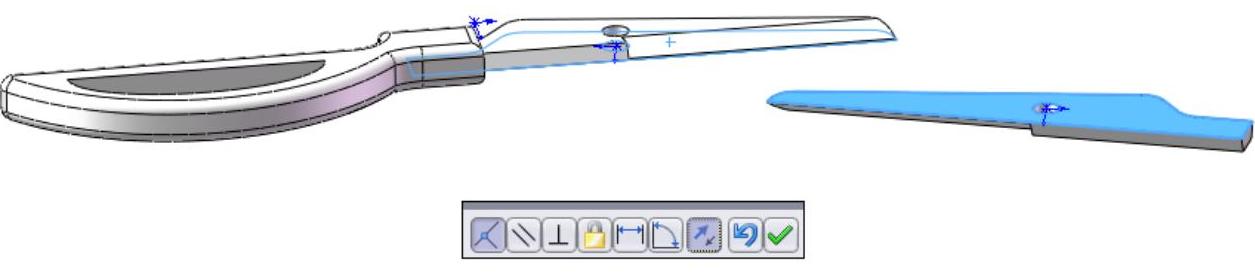

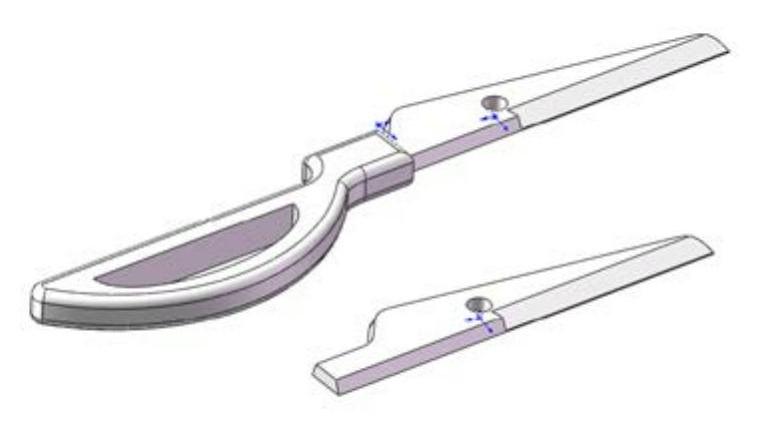

图3-269 插入刀刃

978-7-111-38504-2-Part01-895.jpg添加装配关系。选择菜单栏中的“插入”→“配合”命令,或单击“装配体”工具栏中的“配合”按钮978-7-111-38504-2-Part01-896.jpg,系统弹出“配合”属性管理器,如图3-264所示。选择图3-270所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-897.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-898.jpg。选择如图3-271所示的配合面,在“配合”属性管理器中单击“同心”按钮978-7-111-38504-2-Part01-899.jpg,添加“同心”关系,单击“确定”按钮978-7-111-38504-2-Part01-900.jpg

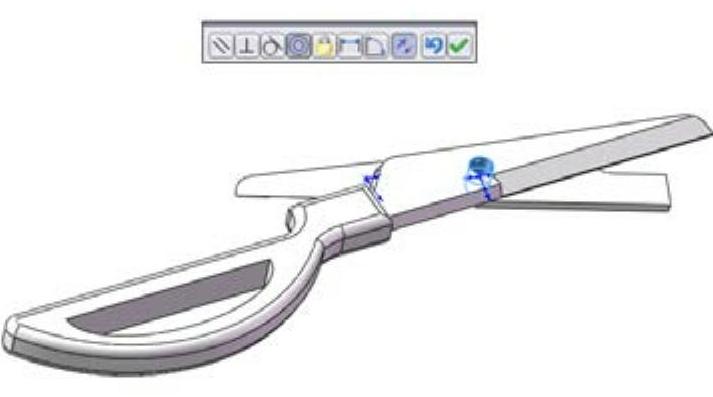

图3-270 选择配合面


图3-271 选择配合面

978-7-111-38504-2-Part01-903.jpg旋转零部件。单击“装配体”工具栏中的“旋转零部件”按钮978-7-111-38504-2-Part01-904.jpg,系统弹出“旋转零部件”属性管理器,如图3-272所示。将前面的装配刀刃旋转到适当位置,单击“确定”按钮978-7-111-38504-2-Part01-905.jpg,旋转刀刃如图3-273所示。

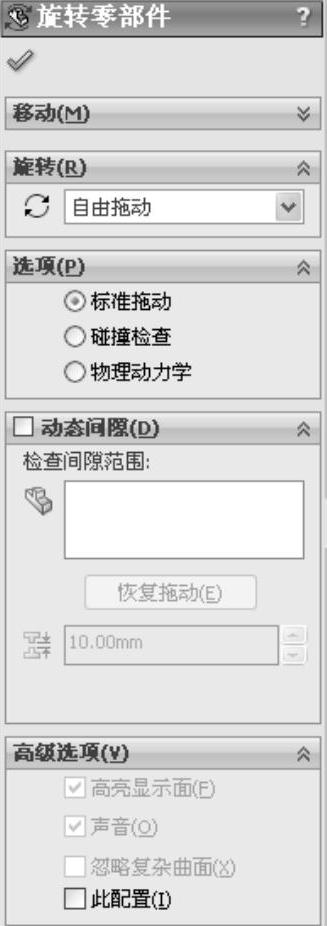

图3-272 “旋转零部件”属性管理器


图3-273 旋转刀刃

978-7-111-38504-2-Part01-908.jpg插入刀柄。在左侧“FeatureManager设计树”中选择“刀柄”零件,按住<Ctrl>键拖至视图区,如图3-274所示。

978-7-111-38504-2-Part01-909.jpg添加装配关系。选择菜单栏中的“插入”→“配合”命令,或单击“装配体”工具栏中的“配合”按钮978-7-111-38504-2-Part01-910.jpg,系统弹出“配合”属性管理器,如图3-264所示。选择图3-275所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-911.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-912.jpg;选择如图3-276所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-913.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-914.jpg;选择如图3-277所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-915.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-916.jpg,装配刀柄如图3-278所示。

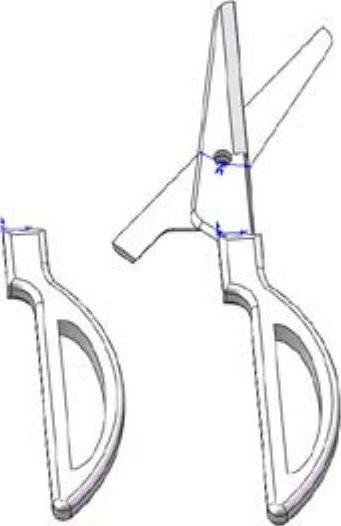

图3-274 插入刀柄

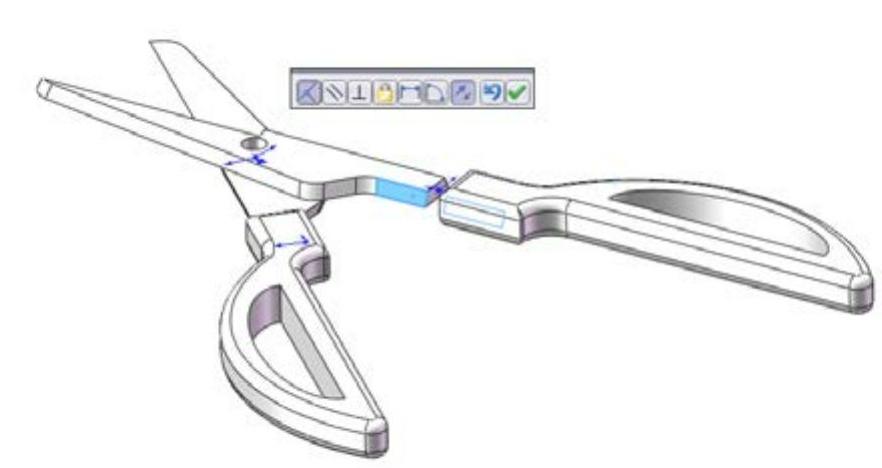

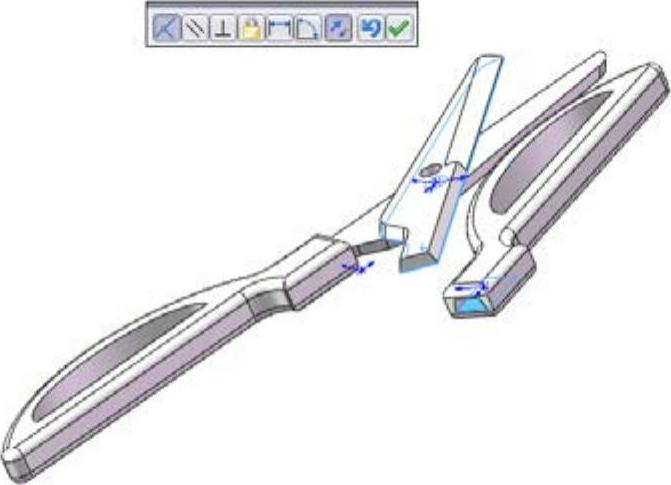

图3-275 选择配合面

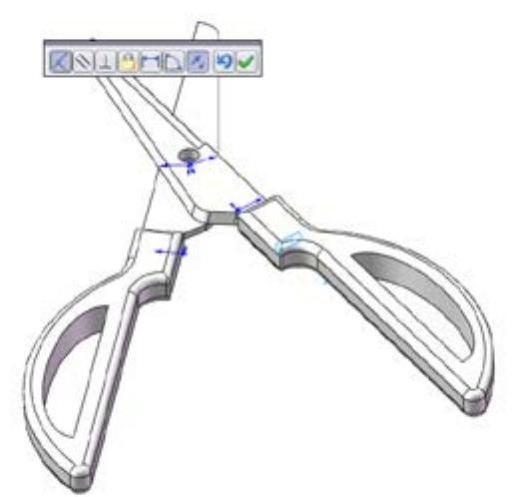

图3-276 选择配合面

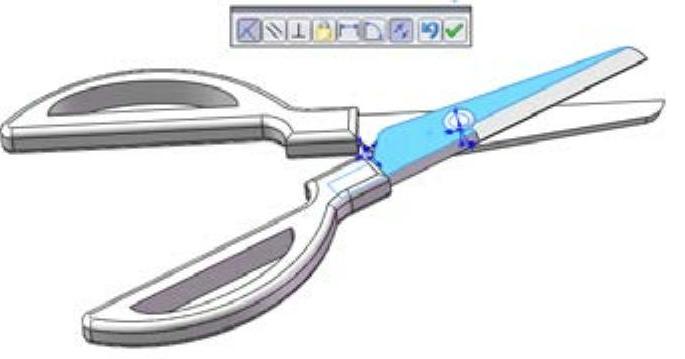

图3-277 选择配合面

978-7-111-38504-2-Part01-921.jpg插入铆钉。选择菜单栏中的“插入”→“零部件”→“现有零件/装配体”命令,或单击“装配体”工具栏中的“插入零部件”按钮978-7-111-38504-2-Part01-922.jpg,弹出“插入零部件”属性管理器,单击“浏览”按钮,在弹出的“打开”对话框中选择“铆钉”,将其插入到装配界面中,如图3-279所示。

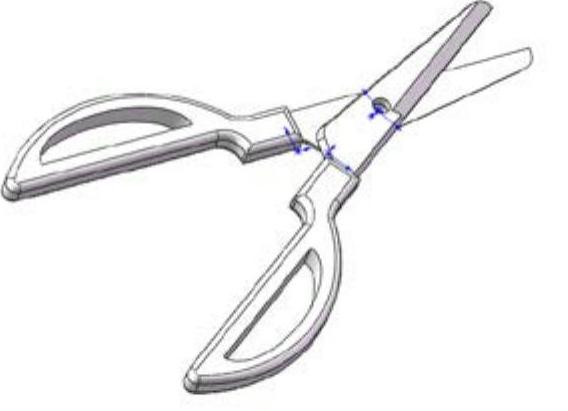

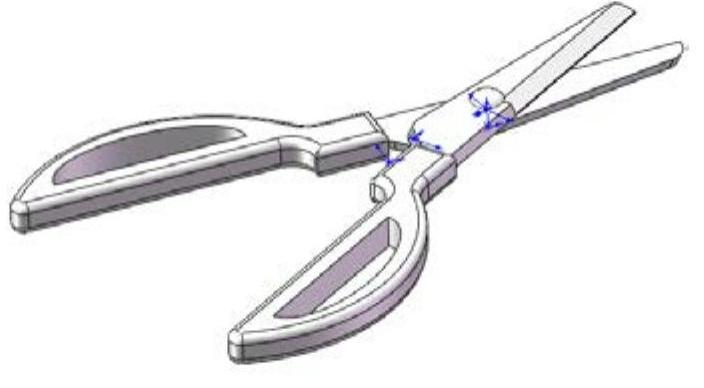

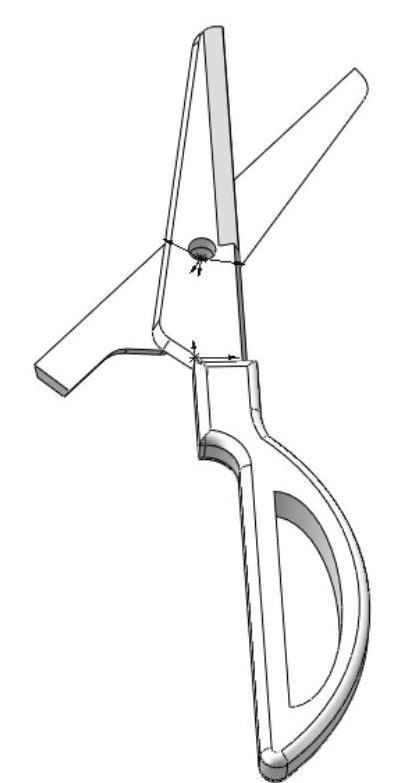

图3-278 装配刀柄

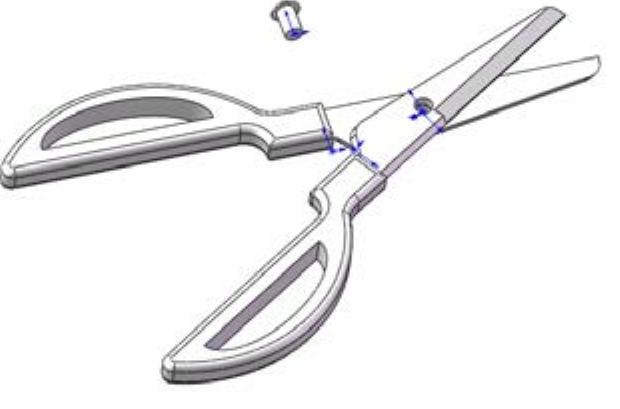

图3-279 插入铆钉

978-7-111-38504-2-Part01-925.jpg添加装配关系。选择菜单栏中的“插入”→“配合”命令,或单击“装配体”工具栏中的“配合”按钮978-7-111-38504-2-Part01-926.jpg,系统弹出“配合”属性管理器,如图3-264所示。选择图3-280所示的配合面,在“配合”属性管理器中单击“同心”按钮978-7-111-38504-2-Part01-927.jpg,添加“同心”关系,单击“确定”按钮978-7-111-38504-2-Part01-928.jpg;选择如图3-281所示的配合面,在“配合”属性管理器中单击“重合”按钮978-7-111-38504-2-Part01-929.jpg,添加“重合”关系,单击“确定”按钮978-7-111-38504-2-Part01-930.jpg;装配刀柄如图3-282所示。

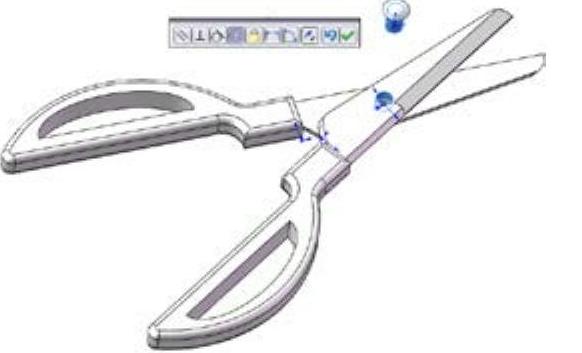

图3-280 选择配合面


图3-281 选择配合面


图3-282 装配刀柄
